位置決めピン 先端形状選択タイプ 先端長さ指定 －おねじ－
未確定：候補が288型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

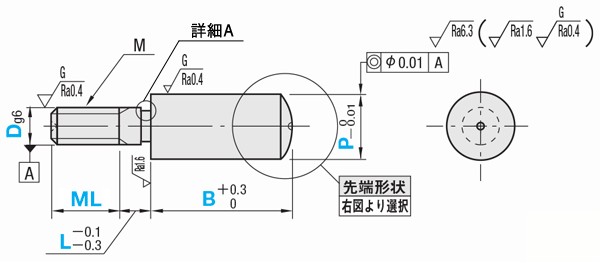

外形図
 | a＝1.0 d＝D－0.2
|
| 詳細A |
[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はM×1.5に含まれます。並目ねじPitch寸法 詳細はこちら
[ ! ]L寸0固定でインローがない全ねじタイプもご用意しております。 詳細はこちら
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
| 先端形状 | |
| A 形状 |  [ ! ]R1＝P28C＋C2 |
| C 形状 |  [ ! ]R2＝PcosA－2EsinA2－2sinA 参考：sin15°≒0.259 sin30°＝0.5 sin45°≒0.707 |
| 材質 No. | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | P、L、B寸 指定タイプ | P、L、B、ML寸 指定タイプ |
| ① | SKS3相当 | − | 焼入硬度 55〜60HRC | LPALJ | LPALJL |
| ② | SKS3相当 | 硬質クロムメッキ | 焼入硬度 50〜55HRC メッキ硬度 750HV〜 | LPALG | LPALGL |
| ③ | S45C相当 | − | 焼入硬度 45〜50HRC | LPAL | LPALL |
| ④ | S45C相当 | 四三酸化鉄皮膜 | 焼入硬度 45〜50HRC | LPALB | LPALBL |
| ⑤ | S45C相当 | 硬質クロムメッキ | 焼入硬度 45〜50HRC メッキ硬度 750HV〜 | LPALR | LPALRL |
| ⑥ | SUS304 | − | − | LPALS | LPALSL |
| ⑦ | SUS304 | 硬質クロムメッキ | メッキ硬度 750HV〜 | LPALD | LPALDL |
| ⑧ | SUS440Cまたは 13Crステンレス | − | 焼入硬度 50〜55HRC | LPALC | LPALCL |
規格表
| 型式 | P | B | C | A | E | L | ML | ||||||||||
| Type | 先端形状 | D | − | − | − | − | − | − | − | ||||||||
| LPALJ | A | 10 | − | P12.00 | − | B6.5 | − | C4 | − | L0 | (先端形状A) | ||||||
| LPAL | C | 16 | − | P20.00 | − | B7 | − | A45 | − | E5 | − | L5 | (先端形状C) | ||||
| LPALRL | A | 8 | − | P10.05 | − | B10 | − | C5 | − | L2 | − | ML10 | (先端形状A,ML寸法指定タイプ) | ||||
- [ ! ]小数点以下の指定がない場合、型番は整数もしくは小数点第2位まで記載があっても選定することが可能です。
■P、L、B寸指定タイプ
| 型式 | P 指定0.01mm単位 | B 指定0.1mm単位 | C 指定1mm単位 | A 選択 | E 指定1mm単位 | L 指定1mm単位 | ML (Mx1.5) | M (並目) | ＊締付トルク N・cm | |||
| Type | 先端 形状 | D | D寸公差 g6 | |||||||||
| A形状のみ | C形状のみ | C形状のみ | ||||||||||
| LPALJ LPALG LPAL LPALB LPALR LPALS LPALD LPALC | A C | 3 | −0.002 −0.008 | 4.00〜 8.00 | 5.0〜30.0 | A形状 1≦C≦P/2 | C形状 15 30 45 | C形状 3〜28 [ ! ]指定可能範囲はP寸に依存します。下表「E寸指定可能範囲詳細」をご確認ください。 | 0〜12 | 4.5 | M3 | 98 |
| 4 | −0.004 −0.012 | 5.00〜 9.00 | 5.0〜30.0 | 6 | M4 | 225 | ||||||
| 5 | 6.00〜10.00 | 5.0〜35.0 | 0〜15 | 7.5 | M5 | 461 | ||||||
| 6 | 7.00〜12.00 | 5.0〜45.0 | 9 | M6 | 784 | |||||||
| 8 | −0.005 −0.014 | 9.00〜15.00 | 5.0〜45.0 | 12 | M8 | 1911 | ||||||
| 10 | 11.00〜20.00 | 5.0〜55.0 | 0〜20 | 15 | M10 | 3783 | ||||||
| 12 | −0.006 −0.017 | 13.00〜20.00 | 5.0〜55.0 | 18 | M12 | 6605 | ||||||
| 16 | 17.00〜27.00 | 5.0〜60.0 | 0〜25 | 24 | M16 | 16366 | ||||||
| 20 | −0.007 −0.020 | 21.00〜30.00 | 5.0〜60.0 | 30 | M20 | 32928 | ||||||
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
[ ! ]全ねじ形状をご希望の場合、L=0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状をご希望の場合、L=0かつ追加工NNCをご指定ください。
■P、L、B、ML寸指定タイプ
| 型式 | P 指定0.01mm単位 | B 指定0.1mm単位 | C 指定1mm単位 | A 選択 | E 指定1mm単位 | L 指定1mm単位 | ML 指定1mm単位 | M (並目) | ＊締付トルク N・cm | |||
| Type | 先端 形状 | D | D寸公差 g6 | |||||||||
| A形状のみ | C形状のみ | C形状のみ | ||||||||||
| LPALJL LPALGL LPALL LPALBL LPALRL LPALSL LPALDL LPALCL | A C | 3 | −0.002 −0.008 | 4.00〜 8.00 | 5.0〜30.0 | A形状 1≦C≦P/2 | C形状 15 30 45 | C形状 3〜28 [ ! ]指定可能範囲はP寸に依存します。下表「E寸指定可能範囲詳細」をご確認ください。 | 0〜12 | 3～9 | M3 | 98 |
| 4 | −0.004 −0.012 | 5.00〜 9.00 | 5.0〜30.0 | 4～12 | M4 | 225 | ||||||
| 5 | 6.00〜10.00 | 5.0〜35.0 | 0〜15 | 5～15 | M5 | 461 | ||||||
| 6 | 7.00〜12.00 | 5.0〜45.0 | 6～18 | M6 | 784 | |||||||
| 8 | −0.005 −0.014 | 9.00〜15.00 | 5.0〜45.0 | 8～24 | M8 | 1911 | ||||||
| 10 | 11.00〜20.00 | 5.0〜55.0 | 0〜20 | 10～30 | M10 | 3783 | ||||||
| 12 | −0.006 −0.017 | 13.00〜20.00 | 5.0〜55.0 | 12～30 | M12 | 6605 | ||||||
| 16 | 17.00〜27.00 | 5.0〜60.0 | 0〜25 | 16～40 | M16 | 16366 | ||||||
| 20 | −0.007 −0.020 | 21.00〜30.00 | 5.0〜60.0 | 20～40 | M20 | 32928 | ||||||
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
[ ! ]全ねじ形状をご希望の場合、L=0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状をご希望の場合、L=0かつ追加工NNCをご指定ください。
■E寸 指定可能範囲 詳細
| P | E 指定1mm単位 | ||
| A 15 | A 30 | A 45 | |
| 4.00〜 4.99 | 4 | － | － |
| 5.00〜 8.00 | 4〜6 | 3 | − |
| 8.01〜12.00 | 6〜12 | 4・5 | 3 |
| 12.01〜16.00 | 8〜16 | 5〜9 | 4・5 |
| 16.01〜20.00 | 10〜20 | 7〜12 | 5〜7 |
| 20.01〜25.00 | 12〜24 | 8〜15 | 6〜9 |
| 25.01〜30.00 | 14〜28 | 10〜18 | 7〜11 |
- [ ! ]標準品で指定できない仕様・寸法をご希望の場合は、「カタログ規格外品サービス」 にて製作可否を含めたお見積もりをお願いします。
追加工
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code |
| SC | 2面幅を追加 | SC指定1mm単位指定 [ ! ]P-3≦SC≦P-1,SC≧D [ ! ]B－C又はB－E≦11の場合、先端部に2面幅加工がつきます [ NG ]ダイヤ形状は適用不可 | LPALA5-P10.00-B12.0-R6-L5-SC8 | 500 |
| LAC | レンチ穴を追加（φ3.5） | φ3.5の穴加工追加 [ ! ]B－C又はB－E≧10、P≧8の場合に適用 [ NG ]ダイヤ形状は適用不可 | LPALA5-P10.00-B12.0-R6-L5-LAC | 100 |
| LTE | レンチ穴を追加（φ2.5） | φ2.5の穴加工追加 [ ! ]B－C又はB－E≧8 7≦P≦15の場合に適用 [ NG ]ダイヤ形状は適用不可 | LPALA5-P10.00-B12.0-R6-L5-LTE | 100 |
| DRC | ドライバー溝を追加 | [ ! ]幅0.8mm 深さ1mm | LPALA5-P10.00-B12.0-R6-L5-DRC | 100 |
| MC | ねじ径を変更 | [ ! ]D/3≦MC＜D [ ! ]MC≧3 指定方法 MC4 [ ! ]不完全ねじ部（Pitch×2）が含まれます。 [ NG ]P、L，B、ML寸指定タイプは適用不可 | LPALA5-P10.00-B12.0-R6-L5-MC4 | 200 |
| NNC | ねじ元ニゲ加工を追加 | [ ! ]L=0の場合に適用 | LPALA5-P10.00-B12.0-R6-L0-NNC | 100 |
関連リンク
カタログ規格外品サービスへのご案内特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
先端形状選択タイプと同一形状ですが、寸法指定可能部が異なります。導入部全長とR部・テーパ部の長さを指定することが可能です。
取付側のねじ長（ML寸）が選べるようになりました。
【新商品】
・取付側ねじ長（ML寸）を1mm単位でご指定いただけます。
取付側のねじ長（ML寸）が選べるようになりました。
【新商品】
・取付側ねじ長（ML寸）を1mm単位でご指定いただけます。
ご注意
- おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■P、L、B寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||
| ①SKS3焼 LPALJ | ②SKS3硬質 LPALG | ③S45C LPAL | ④S45C四三酸化 LPALB | ⑤S45C硬質 LPALR | ⑥SUS304 LPALS | ⑦SUS304硬質 LPALD | ⑧SUS440Cまたは 13Crステンレス LPALC | |
| 3 | 740 | 950 | 700 | 790 | 880 | 950 | 1,230 | 1,170 |
| 4 | 780 | 1,000 | 760 | 830 | 950 | 1,000 | 1,280 | 1,170 |
| 5 | 830 | 1,070 | 790 | 880 | 1,000 | 1,050 | 1,380 | 1,220 |
| 6 | 900 | 1,160 | 850 | 950 | 1,050 | 1,140 | 1,430 | 1,290 |
| 8 | 1,010 | 1,290 | 970 | 1,050 | 1,190 | 1,270 | 1,580 | 1,430 |
| 10 | 1,430 | 1,840 | 1,370 | 1,610 | 1,850 | 1,810 | 2,160 | 2,030 |
| 12 | 1,470 | 1,880 | 1,410 | 1,650 | 1,910 | 1,870 | 2,240 | 2,070 |
| 16 | 1,980 | 2,550 | 1,880 | 2,310 | 2,700 | 2,510 | 3,000 | 2,860 |
| 20 | 2,100 | 2,700 | 2,010 | 2,520 | 2,980 | 2,670 | 3,200 | 3,110 |
■P、L、B、ML寸指定タイプ
（表中基準単価はM×1≦ML＜M×1.5の場合。価格算出方法は下表参照）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
（表中基準単価はM×1≦ML＜M×1.5の場合。価格算出方法は下表参照）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||
| ①SKS3焼 LPALJL | ②SKS3硬質 LPALGL | ③S45C LPALL | ④S45C四三酸化 LPALBL | ⑤S45C硬質 LPALRL | ⑥SUS304 LPALSL | ⑦SUS304硬質 LPALDL | ⑧SUS440Cまたは 13Crステンレス LPALCL | |
| 3 | 710 | 910 | 680 | 770 | 850 | 910 | 1,190 | 1,130 |
| 4 | 760 | 970 | 740 | 810 | 910 | 970 | 1,240 | 1,130 |
| 5 | 810 | 1,040 | 770 | 850 | 970 | 1,020 | 1,330 | 1,190 |
| 6 | 870 | 1,120 | 830 | 910 | 1,020 | 1,110 | 1,390 | 1,250 |
| 8 | 980 | 1,250 | 930 | 1,020 | 1,160 | 1,230 | 1,530 | 1,390 |
| 10 | 1,390 | 1,790 | 1,320 | 1,550 | 1,800 | 1,750 | 2,100 | 1,960 |
| 12 | 1,430 | 1,830 | 1,370 | 1,600 | 1,860 | 1,820 | 2,170 | 2,010 |
| 16 | 1,920 | 2,480 | 1,830 | 2,240 | 2,610 | 2,440 | 2,910 | 2,770 |
| 20 | 2,040 | 2,610 | 1,940 | 2,450 | 2,890 | 2,580 | 3,110 | 3,010 |
■P、L、B、ML寸指定タイプの価格
価格はML長さによって決定します。
価格計算例：LPALJLA10-P12.00-B10.0-R10-L10-ML20
（ML＝M×2）
1,390（LPALJL10）×1.1＝1,520円
価格はML長さによって決定します。
| ML | \価格(1円単位切り捨て) |
| M ×1 ≦ML＜M ×1.5 | 表中基準単価 |
| M ×1.5≦ML＜M ×2 | 表中基準単価×1.05 |
| M ×2 ≦ML＜M ×2.5 | 表中基準単価×1.1 |
| M ×2.5≦ML＜M ×3 | 表中基準単価×1.15 |
（ML＝M×2）
1,390（LPALJL10）×1.1＝1,520円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦⑥SUS304以外
◦⑥SUS304
[ ! ]表示数量超えはWOSにてご確認ください。
◦⑥SUS304以外
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 23% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 40% | 55% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
