ラバーベースアジャスタ
- 通常単価(税別)
- 371円～4,237円
- 税込単価
- 408円～4,661円
通常出荷日：在庫品1日目当日出荷可能
【特長】パッド底面に装着したラバーが床面との振動を和らげるアジャスタパッドです。
未確定：候補が75型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

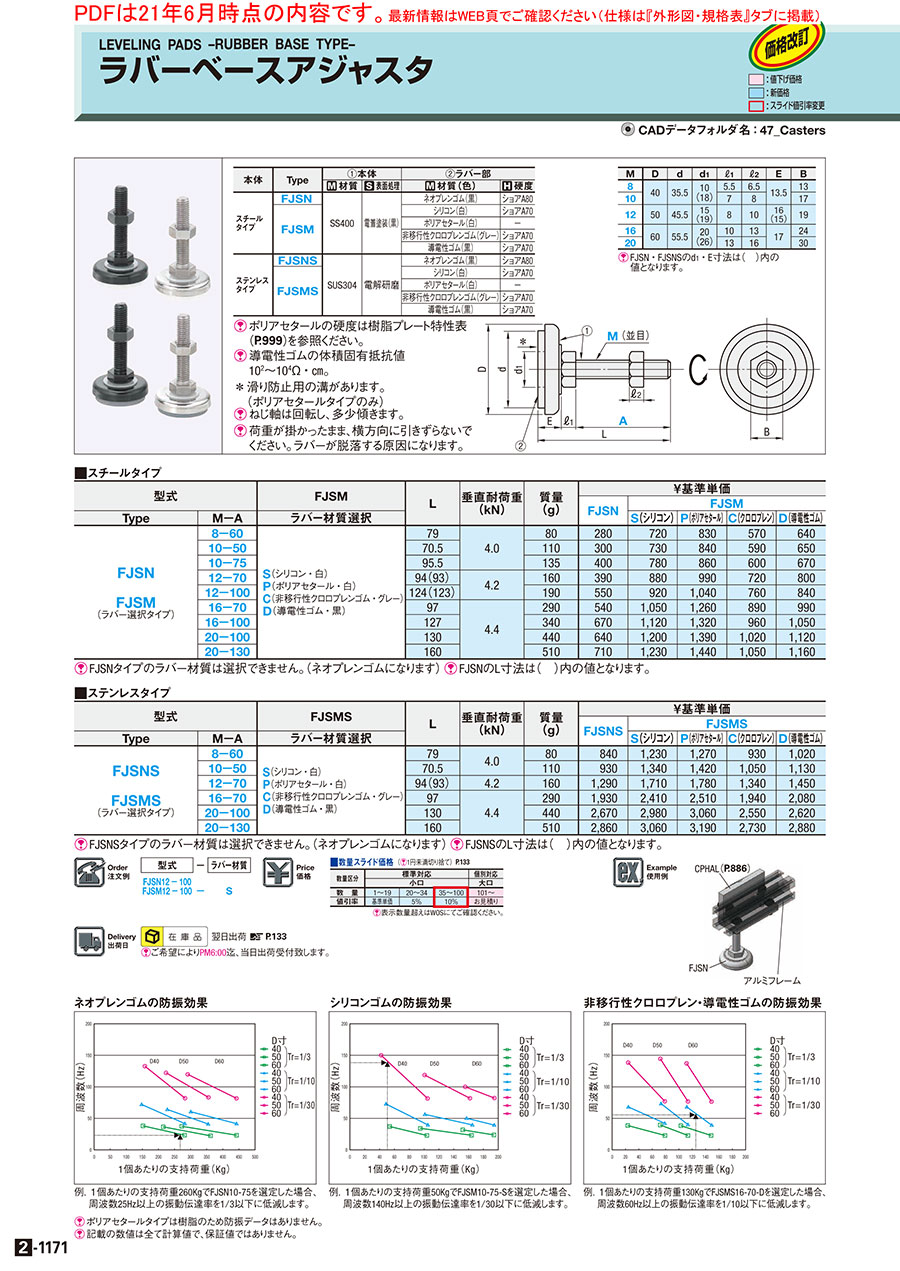

外形図・規格表
[ ! ] ねじ軸は回転し、多少傾きます。
[ ! ] ポリアセタールの硬度は樹脂プレート特性表（こちら）を参照ください。＊ポリアセタールのみ滑り防止用の溝があります。
[ ! ] 導電性ゴムの体積固有抵抗値102〜104Ω・㎝。
[ ! ] 荷重が掛かったまま、横方向に引きずらないでください。ラバーが脱落する原因になります。
[ ! ] ねじ軸は回転し、多少傾きます。
本体 | Type | ①本体 | ②ラバー部 | ||
[ M ]材質 | [ S ]表面処理 | [ M ]材質(色) | [ H ]硬度 | ||
| ステンレス | FJSNS | SUS304相当 | 電解研磨 | ネオプレンゴム(黒) | ショアA80 |
| FJSMS (ラバー選択) | シリコン(白) ポリアセタール(白) 非移行性クロロプレンゴム(グレー) 導電性ゴム(黒) | ショアA70 | |||
- | |||||
ショアA70 | |||||
ショアA70 | |||||
| スチール | FJSN | SS400 | 電着塗装(黒) | ネオプレンゴム(黒) | ショアA80 |
| FJSM (ラバー選択) | シリコン(白) ポリアセタール(白) 非移行性クロロプレンゴム(グレー) 導電性ゴム(黒) | ショアA70 | |||
- | |||||
ショアA70 | |||||
ショアA70 | |||||
[ ! ] 導電性ゴムの体積固有抵抗値102〜104Ω・㎝。
[ ! ] 荷重が掛かったまま、横方向に引きずらないでください。ラバーが脱落する原因になります。
規格表
| 型式 | − | ラバー材質 |
| FJSN12－100 FJSM12－100 | − | S |
| 型式 | FJSMS | L | D | d | d1 | ℓ1 | ℓ2 | E | B | M (並目) | 垂直耐荷重 (kN) | 質量 (g) | |
| Type | M-A | ラバー材質選択 | |||||||||||
| FJSNS FJSMS (ラバー：選択) | 8-60 | S(シリコン・白) P(ポリアセタール・白) C(非移行性クロロプレンゴム・グレー) D(導電性ゴム・黒) | 79 | 40 | 35.5 | 10 (18) | 5.5 | 6.5 | 13.5 | 13 | 8 | 4.0 | 80 |
| 10-50 | 70.5 | 7 | 8 | 17 | 10 | 110 | |||||||
| 12-70 | 94(93) | 50 | 45.5 | 15(19) | 8 | 10 | 16(15) | 19 | 12 | 4.2 | 160 | ||
| 16-70 | 97 | 60 | 55.5 | 40 | 10 | 13 | 17 | 24 | 16 | 4.4 | 290 | ||
| 20-100 | 130 | 13 | 16 | 30 | 20 | 440 | |||||||
| 20-130 | 160 | 510 | |||||||||||
■スチールタイプ
| 型式 | FJSMS | L | D | d | d1 | ℓ1 | ℓ2 | E | B | M (並目) | 垂直耐荷重 (kN) | 質量 (g) | |
| Type | M-A | ラバー材質選択 | |||||||||||
| FJSN FJSM (ラバー：選択) | 8-60 | S(シリコン・白) P(ポリアセタール・白) C(非移行性クロロプレンゴム・グレー) D(導電性ゴム・黒) | 79 | 40 | 35.5 | 10 (18) | 5.5 | 6.5 | 13.5 | 13 | 8 | 4.0 | 80 |
| 10-50 | 70.5 | 7 | 8 | 17 | 10 | 110 | |||||||
| 10-75 | 95.5 | 135 | |||||||||||
| 12-70 | 94(93) | 50 | 45.5 | 15 (19) | 8 | 10 | 16 (15) | 19 | 12 | 4.2 | 160 | ||
| 12-100 | 124(123) | 190 | |||||||||||
| 16-70 | 97 | 60 | 55.5 | 40 | 10 | 13 | 17 | 24 | 16 | 4.4 | 290 | ||
| 16-100 | 127 | 340 | |||||||||||
| 20-100 | 130 | 13 | 16 | 30 | 20 | 440 | |||||||
| 20-130 | 160 | 510 | |||||||||||
[ ! ]FJSNのL寸法は（ ）内の値となります。
[ ! ]シリコンの白色はグレーに近い色味となります。予めご了承ください。
注意・禁止事項
①ラバー脱落の原因になるため、ラバー部に荷重が掛かった状態で、横方向に力を加えないで下さい。（キャスタなどを併用ください）
②FJSN/FJSMの電着塗装(黒)はねじ部にも施されております。
・ナットが非常に硬い場合があります。手でナット回せない場合は工具を使用して回してください。
・ねじ部の塗装の剥がれにより一部銀色となっている場合がありますが、ねじそのものの破損ではないのでそのままご使用ください。
③ねじ部（A寸法）長さの公差は±2mmです。
仕様
ネオプレンゴムの防振効果
シリコンゴムの防振効果
非移行性クロロプレン・導電性ゴムの防振効果
例. １個あたりの支持荷重260KgでFJSN10-75を選定した場合、
周波数25Hz以上の振動伝達率を1/3以下に低減します。
[ ! ]ポリアセタールタイプは樹脂のため防振データはありません。
[ ! ]記載の数値は全て計算値で、保証値ではありません。
周波数25Hz以上の振動伝達率を1/3以下に低減します。
[ ! ]ポリアセタールタイプは樹脂のため防振データはありません。
[ ! ]記載の数値は全て計算値で、保証値ではありません。
例. １個あたりの支持荷重50KgでFJSM10-75-Sを選定した場合、
周波数140Hz以上の振動伝達率を1/30以下に低減します。
周波数140Hz以上の振動伝達率を1/30以下に低減します。
例. １個あたりの支持荷重130KgでFJSMS16-70-Dを選定した場合、
周波数60Hz以上の振動伝達率を1/10以下に低減します。
周波数60Hz以上の振動伝達率を1/10以下に低減します。
使用例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
757円 ( 833円 ) | 在庫品1日目当日出荷可能 |
849円 ( 934円 ) | 在庫品1日目当日出荷可能 |
1,102円 ( 1,212円 ) | 在庫品1日目当日出荷可能 |
956円 ( 1,052円 ) | 在庫品1日目当日出荷可能 |
784円 ( 862円 ) | 在庫品1日目当日出荷可能 |
863円 ( 949円 ) | 在庫品1日目当日出荷可能 |
1,115円 ( 1,227円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
796円 ( 876円 ) | 在庫品1日目当日出荷可能 |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
1,141円 ( 1,255円 ) | 在庫品1日目当日出荷可能 |
1,036円 ( 1,140円 ) | 在庫品1日目当日出荷可能 |
956円 ( 1,052円 ) | 在庫品1日目当日出荷可能 |
1,062円 ( 1,168円 ) | 在庫品1日目当日出荷可能 |
1,315円 ( 1,447円 ) | 在庫品1日目当日出荷可能 |
1,168円 ( 1,285円 ) | 在庫品1日目当日出荷可能 |
1,009円 ( 1,110円 ) | 在庫品1日目当日出荷可能 |
1,115円 ( 1,227円 ) | 在庫品1日目当日出荷可能 |
1,381円 ( 1,519円 ) | 在庫品1日目当日出荷可能 |
1,222円 ( 1,344円 ) | 在庫品1日目当日出荷可能 |
1,183円 ( 1,301円 ) | 在庫品1日目当日出荷可能 |
1,315円 ( 1,447円 ) | 在庫品1日目当日出荷可能 |
1,673円 ( 1,840円 ) | 在庫品1日目当日出荷可能 |
1,394円 ( 1,533円 ) | 在庫品1日目当日出荷可能 |
1,275円 ( 1,403円 ) | 在庫品1日目当日出荷可能 |
1,394円 ( 1,533円 ) | 在庫品1日目当日出荷可能 |
1,753円 ( 1,928円 ) | 在庫品1日目当日出荷可能 |
1,488円 ( 1,637円 ) | 在庫品1日目当日出荷可能 |
1,354円 ( 1,489円 ) | 在庫品1日目当日出荷可能 |
1,488円 ( 1,637円 ) | 在庫品1日目当日出荷可能 |
1,846円 ( 2,031円 ) | 在庫品1日目当日出荷可能 |
1,593円 ( 1,752円 ) | 在庫品1日目当日出荷可能 |
1,394円 ( 1,533円 ) | 在庫品1日目当日出荷可能 |
1,541円 ( 1,695円 ) | 在庫品1日目当日出荷可能 |
1,912円 ( 2,103円 ) | 在庫品1日目当日出荷可能 |
1,634円 ( 1,797円 ) | 在庫品1日目当日出荷可能 |
1,236円 ( 1,360円 ) | 在庫品1日目当日出荷可能 |
1,354円 ( 1,489円 ) | 在庫品1日目当日出荷可能 |
1,687円 ( 1,856円 ) | 在庫品1日目当日出荷可能 |
1,634円 ( 1,797円 ) | 在庫品1日目当日出荷可能 |
1,394円 ( 1,533円 ) | 在庫品1日目当日出荷可能 |
1,501円 ( 1,651円 ) | 在庫品1日目当日出荷可能 |
1,886円 ( 2,075円 ) | 在庫品1日目当日出荷可能 |
1,780円 ( 1,958円 ) | 在庫品1日目当日出荷可能 |
1,780円 ( 1,958円 ) | 在庫品1日目当日出荷可能 |
1,926円 ( 2,119円 ) | 在庫品1日目当日出荷可能 |
2,364円 ( 2,600円 ) | 在庫品1日目当日出荷可能 |
2,272円 ( 2,499円 ) | 在庫品1日目当日出荷可能 |
2,577円 ( 2,835円 ) | 在庫品1日目当日出荷可能 |
2,762円 ( 3,038円 ) | 在庫品1日目当日出荷可能 |
3,335円 ( 3,669円 ) | 在庫品1日目当日出荷可能 |
3,201円 ( 3,521円 ) | 在庫品1日目当日出荷可能 |
3,387円 ( 3,726円 ) | 在庫品1日目当日出荷可能 |
3,479円 ( 3,827円 ) | 在庫品1日目当日出荷可能 |
4,064円 ( 4,470円 ) | 在庫品1日目当日出荷可能 |
3,958円 ( 4,354円 ) | 在庫品1日目当日出荷可能 |
3,627円 ( 3,990円 ) | 在庫品1日目当日出荷可能 |
3,824円 ( 4,206円 ) | 在庫品1日目当日出荷可能 |
4,237円 ( 4,661円 ) | 在庫品1日目当日出荷可能 |
4,064円 ( 4,470円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】パッド底面に装着したラバーが床面との振動を和らげるアジャスタパッドです。
納期・価格
■ステンレスタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■スチールタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | \基準単価 | |||||
| FJSNS | FJSMS | |||||
| Type | M-A | S(シリコン) | P(ポリアセタール) | C(クロロプレン) | D(導電性ゴム) | |
| FJSNS FJSMS (ラバー選択タイプ) | 8-60 | 882 | 1,292 | 1,334 | 977 | 1,071 |
| 10-50 | 977 | 1,407 | 1,491 | 1,103 | 1,187 | |
| 12-70 | 1,355 | 1,796 | 1,869 | 1,407 | 1,523 | |
| 16-70 | 2,027 | 2,531 | 2,636 | 2,037 | 2,184 | |
| 20-100 | 2,804 | 3,129 | 3,213 | 2,678 | 2,751 | |
| 20-130 | 3,003 | 3,213 | 3,350 | 2,867 | 3,024 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | \基準単価 | |||||
| FJSN | FJSM | |||||
| Type | M-A | S(シリコン) | P(ポリアセタール) | C(クロロプレン) | D(導電性ゴム) | |
| FJSN FJSM (ラバー選択タイプ) | 8-60 | 294 | 756 | 872 | 599 | 672 |
| 10-50 | 315 | 767 | 882 | 620 | 683 | |
| 10-75 | 420 | 819 | 903 | 630 | 704 | |
| 12-70 | 410 | 924 | 1,040 | 756 | 840 | |
| 12-100 | 578 | 966 | 1,092 | 798 | 882 | |
| 16-70 | 567 | 1,103 | 1,323 | 935 | 1,040 | |
| 16-100 | 704 | 1,176 | 1,386 | 1,008 | 1,103 | |
| 20-100 | 672 | 1,260 | 1,460 | 1,071 | 1,176 | |
| 20-130 | 746 | 1,292 | 1,512 | 1,103 | 1,218 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜19 | 20〜34 | 35〜100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
