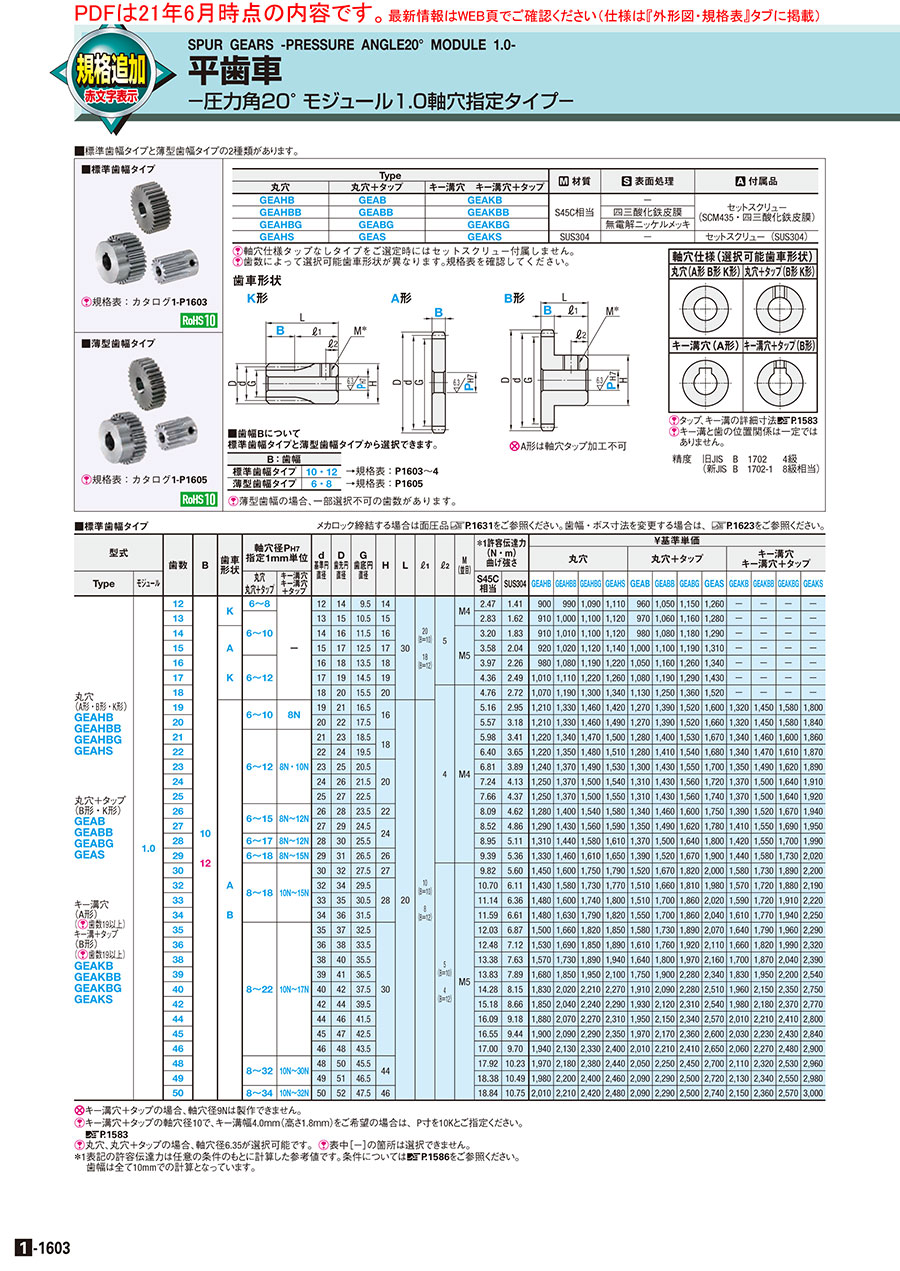

平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ

カタログ| P.1-1603

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：3日目

【特長】平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工までして、お...

詳細を確認

4.74.7

軸穴仕様「丸穴」にはセットスクリューは付属しません。
軸穴仕様「タップ」にはセットスクリューが付属します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

価格が安い代替相当品（選択・固定寸タイプ）

ミスミ

平歯車　軸穴固定タイプ

通常価格(税別)： 1,060円 (税込価格：1,166円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

平歯車　圧力角20°　樹脂タイプ

通常出荷日：3 日目～

未確定：候補が16,396型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

追加工

外形図

歯車形状

K形

A形

[ NG ]A形は軸穴タップ加工不可

B形

軸穴仕様（選択可能歯車形状）
丸穴(A形 B形 K形)	丸穴＋タップ(B形 K形)

キー溝穴(A形)	キー溝穴＋タップ(B形)

[ ! ]キー溝と歯の位置関係は一定ではありません。
　　合わせる場合は追加工GBAを指定ください。※歯数19以上適用
歯面精度　新JIS B 1702-1 8級相当
（旧JIS B 1702 4級）

キー溝寸法公差

P寸法公差(H7)

呼び	P_H7
8N～10K	＋0.015 　0
11N～18N	＋0.018 0
19N～30N	＋0.021 0
31N～50N	＋0.025 0

[ ! ]JIS B 0401-2に準拠。

キー溝寸法公差

呼び	b_JS9		t
8N～10N	3	±0.0125	1.4	＋0.1 0
10K～12N	4	±0.0150	1.8
13N～17N	5		2.3
18N～22N	6		2.8
23N～30N	8	±0.0180	3.3	＋0.2 0
31N～38N	10	±0.0180
39N～44N	12	±0.0215
45N～50N	14	±0.0215	3.8

[ ! ]JIS B 1301に準拠。

指示無き寸法公差(歯部以外）

寸法区分		公差 (mm)
を超え	以下	公差 (mm)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

Type			[ M ]材質	[ S ]表面処理	[ A ]付属品
丸穴	丸穴＋タップ	キー溝穴　キー溝穴＋タップ	[ M ]材質	[ S ]表面処理	[ A ]付属品
GEAHB	GEAB	GEAKB	S45C相当	−	セットスクリュー (SCM435・四三酸化鉄皮膜)
GEAHBB	GEABB	GEAKBB		四三酸化鉄皮膜
GEAHBG	GEABG	GEAKBG		無電解ニッケルメッキ
GEAHS	GEAS	GEAKS	SUS304	−	セットスクリュー(SUS304)

[ ! ]軸穴仕様「丸穴」にはセットスクリューは付属しません。
[ ! ]軸穴仕様「タップ」にはセットスクリューが付属します。
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
[ ! ]歯数によって選択可能歯車形状が異なります。規格表を確認してください。

■歯幅Bについて
標準歯幅タイプと薄型歯幅タイプから選択できます。

B：歯幅
標準歯幅タイプ	10・12	→規格表：P1603～4
薄型歯幅タイプ	6・8	→規格表：P1605

[ ! ]薄型歯幅の場合、一部選択不可の歯数があります。

TOPに戻る

規格表

型式	－	歯数 T	－	歯幅 B	－	歯車形状	－	軸穴径 P
GEAB1.0	－	25	－	12	－	B	－	6	（丸穴+タップ、B型）
GEAKB1.0	－	38	－	10	－	A	－	10N	（キー溝穴、A型）
GEAS1.0	－	18	－	6	－	K	－	10	（丸穴+タップ、K型）

■標準歯幅タイプ
メカロック締結する場合は面圧品 >>こちらをご参照ください。歯幅・ボス寸法を変更する場合は、>>こちらをご参照ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7 指定1mm単位		d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	＊1許容伝達力 (N・m) 曲げ強さ		￥基準単価
型式					軸穴径P_H7 指定1mm単位										＊1許容伝達力 (N・m) 曲げ強さ		丸穴				丸穴＋タップ				キー溝穴キー溝穴＋タップ
Type	モジュール				丸穴丸穴＋タップ	キー溝穴キー溝穴＋タップ									S45C相当	SUS304	GEAHB	GEAHBB	GEAHBG	GEAHS	GEAB	GEABB	GEABG	GEAS	GEAKB	GEAKBB	GEAKBG	GEAKS
丸穴 (A形・B形・K形) GEAHB GEAHBB GEAHBG GEAHS 丸穴＋タップ (B形・K形) GEAB GEABB GEABG GEAS キー溝穴 (A形) ([ ! ]歯数19以上) キー溝＋タップ (B形) ([ ! ]歯数19以上) GEAKB GEAKBB GEAKBG GEAKS	1.0	12	10 12	K	6〜8	−	12	14	9.5	14	30	20 (B＝10) 18 (B＝12)	5	M4	2.47	1.41	950	1,040	1,140	1,170	1,010	1,100	1,210	1,320	－	－	－	－
		13		K	6〜10		13	15	10.5	15				M4	2.83	1.62	960	1,050	1,160	1,180	1,020	1,110	1,220	1,340	－	－	－	－
		14		A K			14	16	11.5	16				M5	3.20	1.83	960	1,060	1,160	1,180	1,030	1,130	1,240	1,350	－	－	－	－
		15					15	17	12.5	17					3.58	2.04	970	1,070	1,180	1,200	1,050	1,160	1,250	1,380	－	－	－	－
		16			6〜12		16	18	13.5	18					3.97	2.26	1,030	1,130	1,250	1,280	1,100	1,220	1,320	1,410	－	－	－	－
		17					17	19	14.5	19					4.36	2.49	1,060	1,170	1,280	1,320	1,130	1,250	1,350	1,500	－	－	－	－
		18					18	20	15.5	20			4	M4	4.76	2.72	1,120	1,250	1,370	1,410	1,190	1,310	1,430	1,600	－	－	－	－
		19		A B	6〜10	8N	19	21	16.5	16	20	10 (B＝10) 8 (B＝12)			5.16	2.95	1,270	1,400	1,530	1,490	1,330	1,460	1,600	1,680	1,390	1,520	1,660	1,890
		20			6〜10	8N	20	22	17.5	16					5.57	3.18	1,270	1,400	1,530	1,560	1,330	1,460	1,600	1,740	1,390	1,520	1,660	1,930
		21			6〜12	8N 10N 10K	21	23	18.5	18					5.98	3.41	1,280	1,410	1,540	1,580	1,340	1,470	1,610	1,750	1,410	1,530	1,680	1,950
		22					22	24	19.5	18					6.40	3.65	1,280	1,420	1,550	1,590	1,340	1,480	1,620	1,760	1,410	1,540	1,690	1,960
		23					23	25	20.5	20					6.81	3.89	1,300	1,440	1,560	1,610	1,370	1,500	1,630	1,790	1,420	1,560	1,700	1,980
		24					24	26	21.5						7.24	4.13	1,310	1,440	1,580	1,620	1,380	1,500	1,640	1,810	1,440	1,580	1,720	2,010
		25					25	27	22.5						7.66	4.37	1,310	1,440	1,580	1,630	1,380	1,500	1,640	1,830	1,440	1,580	1,720	2,020
		26			6〜15	8N〜12N・10K	26	28	23.5	22					8.09	4.62	1,340	1,470	1,620	1,660	1,410	1,530	1,680	1,840	1,460	1,600	1,750	2,040
		27			6〜15	8N〜12N・10K	27	29	24.5	24					8.52	4.86	1,350	1,500	1,640	1,670	1,420	1,560	1,700	1,870	1,480	1,630	1,770	2,050
		28			6〜17	8N〜12N・10K	28	30	25.5	24					8.95	5.11	1,380	1,510	1,660	1,690	1,440	1,580	1,720	1,890	1,490	1,630	1,790	2,090
		29			6〜18	8N〜15N・10K	29	31	26.5	26					9.39	5.36	1,400	1,530	1,690	1,730	1,460	1,600	1,750	2,000	1,510	1,660	1,820	2,120
		30			8〜18	10N〜15N 10K	30	32	27.5	27			5 (B＝10) 4 (B＝12)	M5	9.82	5.60	1,520	1,680	1,840	1,880	1,600	1,750	1,910	2,100	1,660	1,820	1,980	2,310
		32					32	34	29.5	28					10.70	6.11	1,500	1,660	1,820	1,860	1,590	1,740	1,900	2,080	1,650	1,810	1,970	2,300
		33					33	35	30.5						11.14	6.36	1,550	1,680	1,830	1,890	1,590	1,790	1,950	2,120	1,670	1,810	2,010	2,330
		34					34	36	31.5						11.59	6.61	1,550	1,710	1,880	1,910	1,630	1,790	1,950	2,140	1,690	1,860	2,040	2,360
		35			8〜22	10N〜17N 10K	35	37	32.5	30					12.03	6.87	1,580	1,740	1,910	1,940	1,660	1,820	1,980	2,170	1,720	1,880	2,060	2,400
		36					36	38	33.5						12.48	7.12	1,610	1,770	1,940	1,980	1,690	1,850	2,020	2,220	1,740	1,910	2,090	2,440
		38					38	40	35.5						13.38	7.63	1,650	1,820	1,980	2,040	1,720	1,890	2,070	2,270	1,790	1,960	2,140	2,510
		39					39	41	36.5						13.83	7.89	1,760	1,940	2,050	2,210	1,840	2,000	2,390	2,460	1,920	2,050	2,310	2,670
		40					40	42	37.5						14.28	8.15	1,920	2,120	2,320	2,380	2,010	2,190	2,390	2,640	2,060	2,260	2,470	2,890
		42					42	44	39.5						15.18	8.66	1,940	2,140	2,350	2,400	2,030	2,230	2,430	2,670	2,080	2,290	2,490	2,910
		44					44	46	41.5						16.09	9.18	1,970	2,170	2,380	2,430	2,050	2,260	2,460	2,700	2,110	2,320	2,530	2,940
		45					45	47	42.5						16.55	9.44	2,000	2,190	2,400	2,470	2,070	2,280	2,480	2,730	2,130	2,340	2,550	2,980
		46					46	48	43.5						17.00	9.70	2,040	2,240	2,450	2,520	2,110	2,320	2,530	2,780	2,160	2,380	2,600	3,050
		48			8〜32	10N〜30N 10K	48	50	45.5	44					17.92	10.23	2,070	2,290	2,500	2,560	2,150	2,360	2,570	2,840	2,220	2,440	2,660	3,110
		49			8〜32	10N〜30N 10K	49	51	46.5	44					18.38	10.49	2,080	2,310	2,520	2,580	2,190	2,400	2,630	2,860	2,240	2,460	2,680	3,130
		50			8〜34	10N〜32N 10K	50	52	47.5	46					18.84	10.75	2,110	2,320	2,540	2,600	2,190	2,400	2,630	2,880	2,260	2,480	2,700	3,150

●注意事項

[ NG ]表中［‐］の箇所は選択できません。
[ NG ]キー溝穴＋タップの場合、軸穴径9Nは製作できません。
●型式生成
[ ! ]キー溝＋タップの軸穴10で、キー溝幅4.0ｍｍ（高さ1.8ｍｍ）をご希望の場合は、P寸を10Kとご指定ください。キー溝寸法公差表はこちら
[ ! ]丸穴、丸穴＋タップの場合、軸穴径6.35が選択可能です。

●技術情報
＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。

[ ! ]歯車のバックラッシ公差は >>こちらを参照ください。

[ ! ]軸間距離の許容差（参考値）は >>こちらを参照ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7 指定1mm単位		d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	＊1許容伝達力 (N・m) 曲げ強さ		￥基準単価
型式					軸穴径P_H7 指定1mm単位										＊1許容伝達力 (N・m) 曲げ強さ		丸穴				丸穴＋タップ				キー溝穴キー溝穴＋タップ
Type	モジュール				丸穴丸穴＋タップ	キー溝穴キー溝穴＋タップ									S45C相当	SUS304	GEAHB	GEAHBB	GEAHBG	GEAHS	GEAB	GEABB	GEABG	GEAS	GEAKB	GEAKBB	GEAKBG	GEAKS
丸穴 (A形・B形・K形) GEAHB GEAHBB GEAHBG GEAHS 丸穴＋タップ (B形・K形) GEAB GEABB GEABG GEAS キー溝穴 (A形) ([ ! ]歯数19以上) キー溝＋タップ (B形) ([ ! ]歯数19以上) GEAKB GEAKBB GEAKBG GEAKS	1.0	51	10 12	A B	8〜34	10N〜32N 10K	51	53	48.5	46	20	10 (B＝10) 8 (B＝12)	5 (B＝10) 4 (B＝12)	M5	19.30	11.01	2,210	2,450	2,840	2,790	2,470	2,460	2,950	3,020	2,520	2,670	3,030	3,360
		52					52	54	49.5						19.75	11.27	2,380	2,640	2,880	2,950	2,470	2,710	2,950	3,240	2,530	2,780	3,030	3,540
		54					54	56	51.5						20.68	11.80	2,500	2,740	2,990	3,120	2,570	2,840	3,090	3,340	2,640	2,900	3,160	3,690
		55					55	57	52.5						21.14	12.06	2,540	2,790	3,050	3,120	2,610	2,880	3,140	3,340	2,680	2,950	3,210	3,690
		56					56	58	53.5						21.61	12.33	2,590	2,850	3,110	3,230	2,670	2,930	3,200	3,470	2,730	3,000	3,280	3,810
		57					57	59	54.5						22.07	12.59	2,630	2,870	3,130	3,360	2,700	2,960	3,230	3,570	2,740	3,010	3,300	4,040
		58					58	60	55.5						22.53	12.86	2,630	2,890	3,150	3,490	2,700	2,960	3,230	3,730	2,760	3,030	3,310	4,100
		60			10〜38	12N〜36N	60	62	57.5	50					23.46	13.39	2,640	2,910	3,170	3,500	2,710	2,980	3,240	3,830	2,780	3,060	3,330	4,160
		62					62	64	59.5						24.39	13.92	2,710	2,980	3,260	3,600	2,780	3,060	3,340	3,840	2,850	3,130	3,410	4,220
		63					63	65	60.5						24.85	14.18	2,760	3,090	3,410	3,720	2,980	3,290	3,580	3,960	2,990	3,350	3,660	4,430
		64					64	66	61.5						25.33	14.45	2,920	3,210	3,500	3,870	2,980	3,290	3,580	4,130	3,050	3,350	3,660	4,530
		65					65	67	62.5						25.79	14.72	2,940	3,230	3,530	3,910	3,000	3,310	3,610	4,160	3,070	3,380	3,690	4,560
		66					66	68	63.5						26.25	14.98	2,970	3,270	3,560	3,950	3,030	3,340	3,640	4,200	3,100	3,410	3,720	4,610
		68					68	70	65.5						27.19	15.51	3,110	3,410	3,730	4,130	3,180	3,500	3,810	4,390	3,230	3,560	3,890	4,810
		69					69	71	66.5						27.66	15.78	3,150	3,470	3,780	4,160	3,230	3,560	3,890	4,460	3,270	3,580	3,920	4,870
		70			10〜44	12N〜42N	70	72	67.5	56					28.13	16.05	3,160	3,490	3,810	4,180	3,230	3,560	3,890	4,560	3,300	3,610	3,950	4,940
		72					72	74	69.5						29.06	16.58	3,330	3,660	3,990	4,430	3,400	3,740	4,080	4,700	3,470	3,810	4,160	5,150
		75					75	77	72.5						30.47	17.39	3,440	3,790	4,140	4,590	3,520	3,870	4,220	4,860	3,580	3,940	4,290	5,320
		76					76	78	73.5						30.94	17.65	3,590	3,870	4,200	4,690	3,900	4,280	4,670	5,040	3,960	4,350	4,750	5,930
		77					77	79	74.5						31.41	17.93	3,680	3,940	4,360	4,800	3,900	4,280	4,670	5,150	3,960	4,350	4,750	5,930
		78					78	80	75.5						31.88	18.19	3,740	4,080	4,520	4,900	3,900	4,280	4,670	5,250	3,960	4,350	4,750	5,930
		80			10〜48	12N～46N	80	82	77.5	60					32.82	18.73	3,820	4,210	4,600	5,060	3,900	4,280	4,670	5,490	3,960	4,350	4,750	5,930
		81				15N〜46N	81	83	78.5						33.29	18.99	4,070	4,420	4,940	5,170	4,350	4,780	5,220	5,830	4,410	4,850	5,290	6,540
		84					84	86	81.5						34.70	19.80	4,270	4,700	5,130	5,680	4,350	4,780	5,220	6,010	4,410	4,850	5,290	6,540
		85					85	87	82.5						35.17	20.07	4,430	4,870	5,310	5,890	4,490	4,950	5,400	6,220	4,560	5,020	5,470	6,770
		88					88	90	85.5						36.60	20.88	4,490	4,990	5,390	6,000	4,660	5,130	5,600	6,340	4,730	5,200	5,670	7,010
		90					90	92	87.5						37.54	21.42	4,590	5,050	5,510	6,100	4,660	5,130	5,600	6,450	4,730	5,200	5,670	7,010
		91					91	93	88.5						38.02	21.69	4,620	5,080	5,570	6,140	4,770	5,240	5,720	6,490	4,830	5,310	5,800	7,170
		92					92	94	89.5						38.48	21.96	4,650	5,130	5,590	6,200	4,770	5,240	5,720	6,530	4,830	5,310	5,800	7,170
		95					95	97	92.5						39.90	22.77	4,690	5,170	5,640	6,250	4,770	5,240	5,720	6,590	4,830	5,310	5,800	7,170
		96					96	98	93.5						40.39	23.05	4,950	5,440	5,930	6,580	5,020	5,520	6,030	6,940	5,080	5,590	6,100	7,550
		98			17〜48	17N〜46N	98	100	95.5						41.32	23.58	5,050	5,590	6,300	6,740	5,480	6,030	6,580	7,190	5,540	6,090	6,650	8,330
		99			17〜48	17N〜46N	99	101	96.5						41.80	23.85	5,220	5,870	6,420	6,900	5,480	6,030	6,580	7,460	5,540	6,090	6,650	8,330
		100			17〜50	17N〜48N	100	102	97.5						42.27	24.12	5,410	5,950	6,510	7,170	5,480	6,030	6,580	7,750	5,540	6,090	6,650	8,330
		110			17〜58	17N〜50N	110	112	107.5	70					47.01	26.83	6,160	6,780	7,400	8,200	6,240	6,870	7,490	8,630	6,300	6,930	7,560	9,360
		120			17〜58	17N〜50N	120	122	117.5	70					51.79	29.55	6,840	7,530	8,220	9,060	6,910	7,600	8,300	9,770	6,970	7,650	8,360	10,470

●型式生成

[ ! ]キー溝＋タップの軸穴10で、キー溝幅4.0ｍｍ（高さ1.8ｍｍ）をご希望の場合は、P寸を10Kとご指定ください。キー溝寸法公差表はこちら

●技術情報
＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。

[ ! ]歯車のバックラッシ公差は >>こちらを参照ください。

[ ! ]軸間距離の許容差（参考値）は >>こちらを参照ください。

■薄型タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		歯数	B	歯車形状	軸穴径P_H7 指定1mm単位		d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	＊1許容伝達力 (N・m) 曲げ強さ		￥基準単価
型式					軸穴径P_H7 指定1mm単位										＊1許容伝達力 (N・m) 曲げ強さ		丸穴				丸穴＋タップ				キー溝穴キー溝穴＋タップ
Type	モジュール				丸穴丸穴＋タップ	キー溝穴キー溝穴＋タップ									S45C相当	SUS304	GEAHB	GEAHBB	GEAHBG	GEAHS	GEAB	GEABB	GEABG	GEAS	GEAKB	GEAKBB	GEAKBG	GEAKS
丸穴 (A形・B形・K形) GEAHB GEAHBB GEAHBG GEAHS 丸穴＋タップ (B形・K形) GEAB GEABB GEABG GEAS キー溝穴 (A形) ([ ! ]歯数19以上) キー溝穴＋タップ (B形) ([ ! ]歯数19以上) GEAKB GEAKBB GEAKBG GEAKS	1.0	＊14	6 8	K A	6〜10	−	14	16	11.5	16	25	19 (B＝6) 17 (B＝8)	4	M4	1.92	−	910	1,010	1,100	－	980	1,070	1,170	－	－	－	－	－
		15			6〜10		15	17	12.5	17					2.15	1.23	950	1,040	1,140	1,170	1,010	1,100	1,210	1,320	－	－	－	－
		16			6〜12		16	18	13.5	18					2.38	1.36	1,020	1,120	1,230	1,250	1,080	1,190	1,290	1,420	－	－	－	－
		＊17			6〜12		17	19	14.5	19					2.62	−	1,060	1,170	1,280	－	1,120	1,230	1,340	－	－	－	－	－
		18			6〜12		18	20	15.5	20					2.86	1.63	1,090	1,210	1,320	1,350	1,160	1,270	1,390	1,520	－	－	－	－
		19		A B	6〜10	8N	19	21	16.5	16	16	10 (B＝6) 8 (B＝8)			3.09	1.77	1,190	1,300	1,430	1,460	1,250	1,370	1,490	1,640	1,300	1,430	1,560	1,820
		20			6〜10	8N	20	22	17.5	16					3.34	1.91	1,190	1,300	1,430	1,460	1,250	1,370	1,490	1,640	1,300	1,430	1,560	1,820
		21			6〜12	8N 10N 10K	21	23	18.5	18					3.59	2.05	1,200	1,320	1,450	1,470	1,260	1,390	1,510	1,660	1,310	1,440	1,580	1,840
		22					22	24	19.5	18					3.85	2.19	1,200	1,320	1,450	1,470	1,260	1,390	1,510	1,660	1,310	1,440	1,580	1,840
		＊23					23	25	20.5	20					4.09	−	1,210	1,330	1,460	－	1,270	1,400	1,520	－	1,330	1,460	1,600	－
		24					24	26	21.5						4.35	2.48	1,210	1,330	1,460	1,480	1,270	1,400	1,520	1,660	1,330	1,460	1,600	1,860
		25					25	27	22.5						4.61	2.63	1,270	1,400	1,530	1,560	1,330	1,460	1,600	1,740	1,390	1,520	1,660	1,930
		26			6〜15	8N〜12N・10K	26	28	23.5	22					4.87	2.78	1,280	1,420	1,550	1,600	1,340	1,480	1,620	1,770	1,410	1,540	1,690	1,960
		＊27			6〜15		27	29	24.5	24					5.13	−	1,300	1,440	1,560	－	1,370	1,500	1,630	－	1,420	1,560	1,700	－
		28			6〜17		28	30	25.5	24					5.41	3.09	1,310	1,440	1,580	1,620	1,380	1,500	1,640	1,810	1,440	1,580	1,720	2,010
		29				8N〜15N・10K	29	31	26.5	26					5.65	3.23	1,320	1,460	1,600	1,630	1,390	1,520	1,660	1,830	1,440	1,590	1,720	2,020
		30					30	32	27.5	25					5.92	3.38	1,470	1,620	1,760	1,820	1,530	1,680	1,830	2,010	1,590	1,740	1,900	2,220
		32					32	34	29.5						6.42	3.66	1,470	1,620	1,760	1,820	1,530	1,680	1,830	2,010	1,590	1,740	1,900	2,220
		33					33	35	30.5						6.68	3.82	1,480	1,630	1,790	－	1,540	1,690	1,850	－	1,610	1,760	1,920	－
		＊34					34	36	31.5	28					7.01	−	1,490	1,640	1,800	－	1,550	1,700	1,860	－	1,620	1,770	1,940	－
		35					35	37	32.5	25					7.28	4.15	1,490	1,640	1,800	1,840	1,550	1,700	1,860	2,040	1,620	1,770	1,940	2,260
		36			8〜17		36	38	33.5				5 (B＝6) 4 (B＝8)	M5	7.51	4.29	1,520	1,680	1,840	1,880	1,600	1,750	1,910	2,100	1,660	1,820	1,980	2,310
		＊38					38	40	35.5						8.08	−	1,580	1,740	1,910	－	1,660	1,820	1,980	－	1,720	1,880	2,060	－
		39					39	41	36.5						8.30	4.73	1,710	1,890	2,070	－	1,790	1,960	2,140	－	1,850	2,030	2,220	－
		40					40	42	37.5	28					8.59	4.9	1,840	2,030	2,220	2,280	1,910	2,100	2,290	2,530	1,970	2,170	2,370	2,770
		42					42	44	39.5						9.14	5.22	1,860	2,050	2,250	2,300	1,940	2,130	2,320	2,550	2,010	2,190	2,390	2,800
		＊44					44	46	41.5						9.71	−	1,890	2,090	2,290	－	1,970	2,160	2,360	－	2,030	2,230	2,430	－
		＊45					45	47	42.5						10	−	1,910	2,100	2,300	－	1,980	2,180	2,380	－	2,050	2,260	2,460	－
		＊46			8〜20	8N〜17N・10K	46	48	43.5	30					10.29	−	1,930	2,130	2,330	－	2,010	2,210	2,420	－	2,070	2,280	2,480	－
		48			8〜28	8N〜26N・10K	48	50	45.5	40					10.83	6.18	1,970	2,180	2,380	2,450	2,060	2,260	2,470	2,710	2,120	2,320	2,540	2,960
		49					49	51	46.5						11.03	6.29	2,000	2,190	2,400	2,470	2,070	2,280	2,480	2,730	2,130	2,340	2,560	2,980
		50					50	52	47.5						11.37	6.49	2,010	2,210	2,420	2,480	2,080	2,290	2,490	2,740	2,140	2,350	2,570	3,000
		51					51	53	48.5						11.58	6.61	2,080	2,290	2,500	－	2,150	2,370	2,580	－	2,220	2,440	2,660	－
		＊52				10N〜26N 10K	52	54	49.5						11.92	−	2,140	2,360	2,580	－	2,230	2,450	2,670	－	2,290	2,510	2,740	－
		54					54	56	51.5						12.48	7.12	2,170	2,380	2,600	2,610	2,250	2,470	2,700	2,940	2,310	2,540	2,770	3,180
		55					55	57	52.5						12.79	7.3	2,210	2,430	2,660	2,660	2,290	2,520	2,740	2,990	2,350	2,580	2,820	3,230
		56					56	58	53.5						13.1	7.48	2,250	2,480	2,700	2,710	2,320	2,560	2,790	3,050	2,390	2,630	2,870	3,290
		57					57	59	54.5						13.24	7.55	2,280	2,510	2,740	2,790	2,350	2,590	2,840	3,140	2,430	2,670	2,910	3,380
		58					58	60	55.5						13.61	7.77	2,310	2,540	2,770	2,870	2,380	2,630	2,870	3,220	2,450	2,700	2,940	3,480
		60			8〜32	10N〜30N 10K	60	62	57.5	44					14.19	8.1	2,370	2,610	2,860	3,140	2,450	2,690	2,930	3,440	2,510	2,760	3,000	3,760
		62			10〜32	12N〜30N	62	64	59.5						14.7	8.39	2,450	2,690	2,940	3,180	2,520	2,770	3,020	3,560	2,580	2,840	3,100	3,830
		63					63	65	60.5						14.91	8.51	2,540	2,790	3,050	3,300	2,610	2,870	3,130	3,690	2,670	2,940	3,200	3,970
		64					64	66	61.5						15.28	8.72	2,630	2,890	3,150	3,410	2,700	2,960	3,230	3,810	2,750	3,030	3,310	4,100
		65					65	67	62.5						15.54	8.87	2,720	2,980	3,260	3,530	2,780	3,070	3,350	3,940	2,850	3,130	3,410	4,230
		66					66	68	63.5						15.87	9.06	2,760	3,030	3,320	3,590	2,840	3,120	3,400	4,010	2,900	3,180	3,480	4,290
		68					68	70	65.5						16.47	9.4	2,910	3,200	3,500	3,780	2,980	3,290	3,580	4,220	3,050	3,350	3,650	4,520
		69					69	71	66.5						16.60	9.47	2,930	3,220	3,530	3,840	3,000	3,310	3,600	4,240	3,070	3,370	3,690	4,570
		70			10〜36	12N〜34N	70	72	67.5	48					16.99	9.69	2,950	3,240	3,550	3,910	3,020	3,320	3,620	4,260	3,090	3,390	3,710	4,620
		72					72	74	69.5						17.51	9.99	3,050	3,350	3,640	3,950	3,110	3,420	3,740	4,400	3,170	3,500	3,810	4,710
		75					75	77	72.5						18.38	10.49	3,150	3,470	3,780	4,100	3,220	3,540	3,860	4,550	3,280	3,610	3,940	4,870
		76					76	78	73.5						18.56	10.59	3,210	3,580	3,850	4,190	3,290	3,600	3,940	4,630	3,340	3,680	4,010	4,970
		77					77	79	74.5						18.85	10.76	3,270	3,700	3,920	4,280	3,340	3,660	4,000	4,700	3,390	3,730	4,070	5,060
		78					78	80	75.5						19.13	10.91	3,320	3,710	3,990	4,380	3,390	3,730	4,060	4,780	3,440	3,790	4,140	5,160
		80			10〜38	12N〜36N	80	82	77.5	50					19.79	11.29	3,370	3,710	4,050	4,460	3,440	3,780	4,130	4,850	3,500	3,840	4,200	5,250
		81			10〜38	12N〜36N	81	83	78.5						19.97	11.39	3,520	3,870	4,230	4,620	3,590	3,950	4,310	5,070	3,650	4,010	4,380	5,450
		84			15〜38	15N〜36N	84	86	81.5						20.94	11.95	3,660	4,030	4,400	4,770	3,740	4,110	4,480	5,280	3,800	4,180	4,560	5,640
		85					85	87	82.5						21.21	12.1	3,790	4,180	4,560	4,940	3,860	4,250	4,640	5,470	3,930	4,320	4,710	5,840
		88					88	90	85.5						21.96	12.53	4,000	4,400	4,800	5,200	4,070	4,480	4,890	5,760	4,140	4,550	4,970	6,140
		90					90	92	87.5						22.64	12.92	4,200	4,620	5,040	5,460	4,270	4,700	5,130	6,050	4,340	4,770	5,210	6,440
		91					91	93	88.5						22.81	13.01	4,310	4,740	5,170	5,600	4,380	4,820	5,260	6,200	4,440	4,880	5,330	6,590
		92					92	94	89.5						23.09	13.18	4,410	4,850	5,290	5,740	4,480	4,940	5,390	6,340	4,550	5,000	5,460	6,750
		95					95	97	92.5						24.09	13.75	4,520	4,970	5,420	5,880	4,590	5,050	5,510	6,490	4,650	5,110	5,590	6,910
		96					96	98	93.5						24.36	13.9	4,670	5,130	5,610	6,070	4,740	5,220	5,690	6,710	4,800	5,280	5,760	7,130
		98					98	100	95.5						24.79	14.15	4,780	5,260	5,740	6,260	4,850	5,330	5,830	6,860	4,910	5,400	5,890	7,320
99	99	101	96.5				25.08	14.31	4,880						5,390	5,880	6,450	4,970	5,450	5,960	7,000	5,030	5,510	6,020	7,510
100	100	102	97.5				25.56	14.58	5,000						5,500	6,020	6,630	5,070	5,580	6,090	7,160	5,130	5,640	6,150	7,710
110	110	112	107.5				28.27	16.13	5,590						6,150	6,710	7,270	5,660	6,230	6,790	8,010	5,720	6,290	6,870	8,490
120	15N〜36N	120	122			117.5	54	31.12	17.76	6,340					6,980	7,620	8,400	6,420	7,060	7,700	9,060	6,480	7,120	7,770	9,730

●注意事項

[ NG ]表中［‐］の箇所は選択できません。

[ NG ]キー溝穴＋タップの場合、軸穴径9Nは製作できません。

[ NG ]ステンレスタイプ（GEAHS・GEAS・GEAKS）は＊のついた歯数はありません。

●型式生成
[ ! ]キー溝＋タップの軸穴10で、キー溝幅4.0ｍｍ（高さ1.8ｍｍ）をご希望の場合は、P寸を10Kとご指定ください。キー溝寸法公差表はこちら
[ ! ]丸穴、丸穴＋タップの場合、軸穴径6.35が選択可能です。
[ ! ]規格表で指定できない仕様をご希望の場合は規格外品サービスへお見積りください。

●技術情報
＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。
歯幅は全て6mmでの計算となっています。

[ ! ]歯車のバックラッシ公差は >>こちらを参照ください。

[ ! ]軸間距離の許容差（参考値）は >>こちらを参照ください。

TOPに戻る

追加工

型式

－

歯数
T

－

歯幅
B

－

歯車
形状

－

軸穴径
P

－

追加工

GEAB1.0

－

KFC13

－

（側面通し穴 KFC、規格条件: P+K+4 ≦ KFC(KTC) ≦ H-K-4 ボス内側）

GEAKB1.0

－

10N

－

KFC22

－

（側面通し穴 KFC、規格条件: P+K+4 ≦ KFC(KTC) ≦ G-K-4、A型）

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

止めねじ追加工

タップ穴寸法変更

歯底合わせ

Code

KC90・KC120

TPC

GBA

Spec.

KC90：90°位置に止めねじをもう1カ所追加工します。
KC120：120°位置に止めねじをもう1カ所追加工します。
セットスクリューが追加されます。
指定方法 KC90
適用条件 [ NG ]A形適用不可
[ NG ]丸穴タイプ適用不可

KC90

KC20

タップ穴の寸法を変更します。
指定方法 TPC4
適用条件 [ NG ]A形適用不可
[ NG ]丸穴タイプ適用不可
規格条件 [ ! ]ℓ₁－ℓ₂＞TPC/2

M	TPC
M4	M3 M5
M5	M4 M6

歯車の歯底とキー溝、タップの位相を合わせます。
位相合わせ公差±0.3（参考値）
指定方法 GBA
適用条件 [ ! ]歯数19以上適用

￥/1Code

200

無料

[ ! ]追加工指定時は適用条件及び資格条件に記載の関係式をご確認ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

段付穴

両端段付穴

ボスカット

Code

DHL・DHR

WDH

Spec.

軸穴を段付穴に追加工します。
指定単位 Z：1mm単位指定 J：0.1mm単位指定
指定方法 DHL－Z20－J4.0
適用条件 [ ! ]丸穴タイプのみ適用
[ NG ]K形適用不可
規格条件

・DHL	・DHR
[ ! ]A形 P＋2≦Z≦G－4,2≦J≦B－3	[ ! ]A形 P＋2≦Z≦G－4,2≦J≦B－3
[ ! ]B形 P＋2≦Z≦G－4,2≦J≦L－3	[ ! ]B形 P＋2≦Z≦H－4,2≦J≦ℓ₁

軸穴を両端段付穴に追加工します。
指定単位 Q,R,S,T：1mm単位指定　S,T≧3
指定方法 WDH－Q10－R10－S3－T3
適用条件 [ ! ]丸穴タイプのみ適用　
[ NG ]K形適用不可
規格条件

・A形	・B形
[ ! ]P＋2≦Q,R≦G－4	[ ! ]P＋2≦Q,R≦H－4
[ ! ]S＋T≦B－3	[ ! ]S＋T≦L－3 軸穴径Pは一般公差

ボスの長さを指定長さまでカットします。
指定単位 0.5mm単位
指定方法 BS6.5
適用条件 [ NG ]A・K形適用不可
規格条件
[ ! ]丸穴タイプ：0≦BS≦ℓ₁
[ ! ]丸穴+タップタイプ：BS=0；
M+3≦BS≦ℓ₁
[ ! ]キー溝穴+タップタイプ：BS=0；
M+3≦BS≦ℓ₁
[ ! ]BS=０の場合、タップ穴無し

￥/1Code

500

1,000

500

[ ! ]追加工指定時は適用条件及び資格条件に記載の関係式をご確認ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

止め輪溝寸法

側面長穴

Code

SRG

LFC・LTC

Spec.

段付穴の軸径に合った止め輪溝を加工します。
指定単位 3.5mm～ 0.5mm単位
指定方法 SRG7
適用条件
[ ! ]軸穴仕様DHL・DHRのみ適用
[ ! ]Z寸法の止め輪溝規格を適用
規格条件
[ ! ]ｎ≦J-SRG-ｍ

■止め輪溝寸法

					ｎ（最小）						ｎ（最小）
Z_H7	d₂	許容差	m	許容差	ｎ（最小）	Z_H7	d₂	許容差	m	許容差	ｎ（最小）
10	10.4	＋0.11 0	1.15	＋0.14 0	1.5	24	25.2	＋0.21 0	1.35	＋0.14 0	1.5
11	11.4					25	26.2
12	12.5					26	27.2
13	13.6					28	29.4
14	14.6					30	31.4	＋0.25 0
15	15.7					32	33.7
16	16.8					35	37		1.65		2
17	17.8					37	39		1.65
19	20	＋0.21 0				40	42.5		1.9
20	21					42	44.5
21	22					45	47.5
22	23					47	49.5
						52	55	＋0.3 0	2.2	＋0.14 0	2
						55	58
						60	63
						62	65
						68	71		2.7		2.5
						72	75
						80	83.5	＋0.35 0

側面に長穴を追加工します。(30°)
指定単位 LFC,LTC：1mm単位指定
M選択 M3,M4,M5,M6
指定方法 LFC20－M3
適用条件 [ ! ]A形のみ適用
規格条件 [ ! ]P＋C＋4≦LFC(LTC)≦G－C－4

M	C
M3	3.5
M4	4.5
M5	5.5
M6	6.5

￥/1Code

200

1,000

[ ! ]追加工指定時は適用条件及び資格条件に記載の関係式をご確認ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

U選択	U₁	U₂	F
3	6.5	3.5	3.5
4	8	4.5	4.5
5	9.5	5.5	5.5
6	11	6.5	6.5

Alterations	側面通し穴	側面タップ穴	側面ザグリ穴
Code	KFC・KTC	QFC・QTC	ZFC・ZTC
Spec.	側面に通し穴を追加工します。指定単位 KFC・KTC：1mm単位指定 K：0.5mm単位指定 K選択 K3.0～K6.0 指定方法 KFC20－K3.5 適用条件 [ ! ]K形適用不可 A形規格条件 [ ! ]P＋K＋4≦KFC(KTC)≦G－K－4	歯車の側面にタップ穴を追加工します。指定単位 QFC,QTC：1mm単位指定 M選択 M3,M4 [ ! ]タップ穴深サM×2.0 （B＜M×2.0のときは貫通） B形時加工基準面選択必要、L側指定記号LL、 R側指定記号RR 適用条件 [ ! ]K形適用不可 A形指定方法 QFC25－M3 規格条件 [ ! ]P＋M＋4≦QFC(QTC)≦G－M－4	側面にザグリ穴を追加工します。指定単位 ZFC,ZTC：1mm単位指定 U選択 U3,U4,U5,U6 B形時加工基準面選択必要、L側指定記号LL、R側指定記号RR 適用条件 [ ! ]スタンダードタイプのみ適用 [ NG ]K形適用不可 A形指定方法 ZFC20－U3 規格条件 [ ! ]P＋U₁＋3≦ZFC(ZTC)≦G－U₁－4

	B形規格条件 [ ! ]P＋K＋4≦KFC(KTC)≦H－K－4（ボス内側） [ ! ]H＋K＋4≦KFC(KTC)≦G－K－4（ボス外側)	B形指定方法 R側指定：QFC25－M3－RR,L側指定：QFC25－M3－LL 規格条件 [ ! ]P＋M＋4≦QFC(QTC)≦H－M－4（ボス内側） [ ! ]H＋M＋4≦QFC(QTC)≦G－M－4（ボス外側)	B形指定方法 R側指定：ZFC20－U3－RR,L側指定：ZFC20－U3－LL 規格条件 [ ! ]P+U₁+3≦ZFC(ZTC)≦H－U₁－4（ボス内側） [ ! ]H+U₁+4≦ZFC(ZTC)≦G－U₁－4（ボス外側)

	[ ! ]軸穴仕様により、条件が異なります。>>P.1584	[ ! ]軸穴仕様により、条件が異なります。>>P.1584	[ ! ]軸穴仕様により、条件が異なります。>>P.1584
￥/1Code	700	500	800

[ ! ]追加工指定時は適用条件及び資格条件に記載の関係式をご確認ください。

TOPに戻る

型番リスト

表示件数

...

274

型番

GEAB1.0-12-10-K-6.35

GEAB1.0-12-10-K-[6-8/1]

GEAB1.0-12-12-K-6.35

GEAB1.0-12-12-K-[6-8/1]

GEAB1.0-13-10-K-6.35

GEAB1.0-13-10-K-[6-10/1]

GEAB1.0-13-12-K-6.35

GEAB1.0-13-12-K-[6-10/1]

GEAB1.0-14-6-K-6.35

GEAB1.0-14-6-K-[6-10/1]

GEAB1.0-14-8-K-6.35

GEAB1.0-14-8-K-[6-10/1]

GEAB1.0-14-10-K-6.35

GEAB1.0-14-10-K-[6-10/1]

GEAB1.0-14-12-K-6.35

GEAB1.0-14-12-K-[6-10/1]

GEAB1.0-15-6-K-6.35

GEAB1.0-15-6-K-[6-10/1]

GEAB1.0-15-8-K-6.35

GEAB1.0-15-8-K-[6-10/1]

GEAB1.0-15-10-K-6.35

GEAB1.0-15-10-K-[6-10/1]

GEAB1.0-15-12-[6,6.35,7,8,10]

GEAB1.0-15-12-K-6.35

GEAB1.0-15-12-K-[6-10/1]

GEAB1.0-16-6-K-6.35

GEAB1.0-16-6-K-[6-12/1]

GEAB1.0-16-8-K-6.35

GEAB1.0-16-8-K-[6-12/1]

GEAB1.0-16-10-K-6.35

GEAB1.0-16-10-K-[6-12/1]

GEAB1.0-16-12-K-6.35

GEAB1.0-16-12-K-[6-12/1]

GEAB1.0-17-6-K-6.35

GEAB1.0-17-6-K-[6-12/1]

GEAB1.0-17-8-K-6.35

GEAB1.0-17-8-K-[6-12/1]

GEAB1.0-17-10-K-6.35

GEAB1.0-17-10-K-[6-12/1]

GEAB1.0-17-12-K-6.35

GEAB1.0-17-12-K-[6-12/1]

GEAB1.0-18-6-K-6.35

GEAB1.0-18-6-K-[6-12/1]

GEAB1.0-18-8-K-6.35

GEAB1.0-18-8-K-[6-12/1]

GEAB1.0-18-10-K-6.35

GEAB1.0-18-10-K-[6-12/1]

GEAB1.0-18-12-K-6.35

GEAB1.0-18-12-K-[6-12/1]

GEAB1.0-19-6-B-6.35

GEAB1.0-19-6-B-[6-10/1]

GEAB1.0-19-8-B-6.35

GEAB1.0-19-8-B-[6-10/1]

GEAB1.0-19-10-B-6.35

GEAB1.0-19-10-B-[6-10/1]

GEAB1.0-19-12-B-6.35

GEAB1.0-19-12-B-[6-10/1]

GEAB1.0-20-6-B-6.35

GEAB1.0-20-6-B-[6-10/1]

GEAB1.0-20-8-B-6.35

歯数

(T)

歯幅 B

(mm)

形状

軸穴形状

軸穴径

(mm)

材質

詳細材質

表面処理

キー溝寸法公差

材質証明書

材質証明書：材質

RoHS?

最小発注数量

12	10	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
12	10	K形	丸穴+タップ	6 ～ 8	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
12	12	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
12	12	K形	丸穴+タップ	6 ～ 8	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
13	10	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
13	10	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
13	12	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
13	12	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
14	6	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
14	6	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
14	8	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
14	8	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
14	10	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
14	10	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
14	12	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
14	12	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
15	6	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
15	6	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
15	8	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
15	8	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
15	10	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
15	10	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
15	12	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
15	12	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
15	12	K形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
16	6	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
16	6	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
16	8	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
16	8	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
16	10	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
16	10	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
16	12	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
16	12	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
17	6	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
17	6	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
17	8	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
17	8	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
17	10	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
17	10	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
17	12	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
17	12	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
18	6	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
18	6	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
18	8	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
18	8	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
18	10	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
18	10	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
18	12	K形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
18	12	K形	丸穴+タップ	6 ～ 12	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
19	6	B形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
19	6	B形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
19	8	B形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
19	8	B形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
19	10	B形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
19	10	B形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
19	12	B形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
19	12	B形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
20	6	B形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
20	6	B形	丸穴+タップ	6 ～ 10	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個
20	8	B形	丸穴+タップ	6.35	[スチール] S45C相当	S45C相当	なし	-	対象外	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

274

基本情報
納期・価格
概要・仕様

基本情報

【特長】平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工までして、お届け致します。

ご注意

軸穴仕様「丸穴」にはセットスクリューは付属しません。
軸穴仕様「タップ」にはセットスクリューが付属します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～9	10～12	13～14	15～29	30～50	51～100	101～
値引率	基準単価	5%	10%	18%	20%	20%	お見積り
出荷日	通常				＋9日	＋11日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。

納期


3	日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

薄物の送り出し機構として

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
モジュール：2.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ
モジュール：1.5の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　樹脂タイプ
樹脂タイプの平歯車です。材質はMCナイロンとポリアセタールの2種類あります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平歯車　圧力角20°　モジュール1.0　軸穴加工タイプのレビュー

4.7平均満足度：4.726件のレビュー

星5
73%
星4
27%
星3
0%
星2
0%
星1
0%

駆動部

満足度：5.02019/01/18

歯数も豊富に種類があって選定しやすくさらに追加工もしていただけるので届いてすぐに機械に組み付けれるのが助かります。

2人が参考にしています。

歯車伝導

満足度：4.02022/06/20

穴加工とメッキも選べるので購入後社内加工無しで組み込めました問題なく動きました

1人が参考にしています。

モータ用

満足度：5.02023/06/30

自社製品のモータ用歯車として使用しました。平歯車を軸に止める方法が押しネジやメカロックなどまちまちなのですが、止める方...もっと読む

0人が参考にしています。

プラネタリウムの軸の回転ギア

満足度：5.02023/06/19

寸法通りの形と大きさで満足しています。発送も迅速で助かりました。

0人が参考にしています。

駆動部

満足度：5.02023/05/31

選定のしやすく、豊富で、品質も問題ありませんとても助かります

0人が参考にしています。

26件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ	平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ	平歯車　圧力角20°　モジュール0.5　軸穴加工タイプ	平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ	平歯車　圧力角20°　モジュール0.8　軸穴加工タイプ	平歯車　圧力角20°　モジュール3.0　軸穴加工タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
モジュール	1	1.5	0.5	2	0.8	3
熱処理	なし	なし	なし	なし	なし	なし
歯研	なし	なし	なし	なし	なし	なし
バックラッシ	あり	あり	あり	あり	あり	あり

この商品に関連するミスミユニット事例その他の事例を探す

平歯車カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

平歯車に関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

材質	引張強さ (MPa)	降伏点 (0.2%耐力) (Mpa)	縦弾性係数 (GPa)	横弾性係数 (GPa)
S45C	570以上	345以上	200以上	77以上
SUS304	520以上	210以上	193以上	74以上
SCM435	930以上	785以上	206以上	79以上
高硬度ステンレス	1102	715	199	77

	試験前	96hr
高硬度ステンレス
SUS303
SUS440C 相当

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

歯数(T)

歯幅 B(mm)

形状

軸穴形状

軸穴径(mm)

材質

詳細材質

表面処理

キー溝寸法公差

タイプ

CAD

出荷日

平歯車 圧力角20° モジュール1.0 軸穴加工タイプ

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

平歯車カテゴリの売れ筋ランキング

平歯車に関連する通販・販売特集

技術サポート窓口

chemSHERPA

平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ

この商品に関連するミスミユニット事例その他の事例を探す
