ウレタンローラ セットスクリュータイプ
未確定：候補が84型番あります。

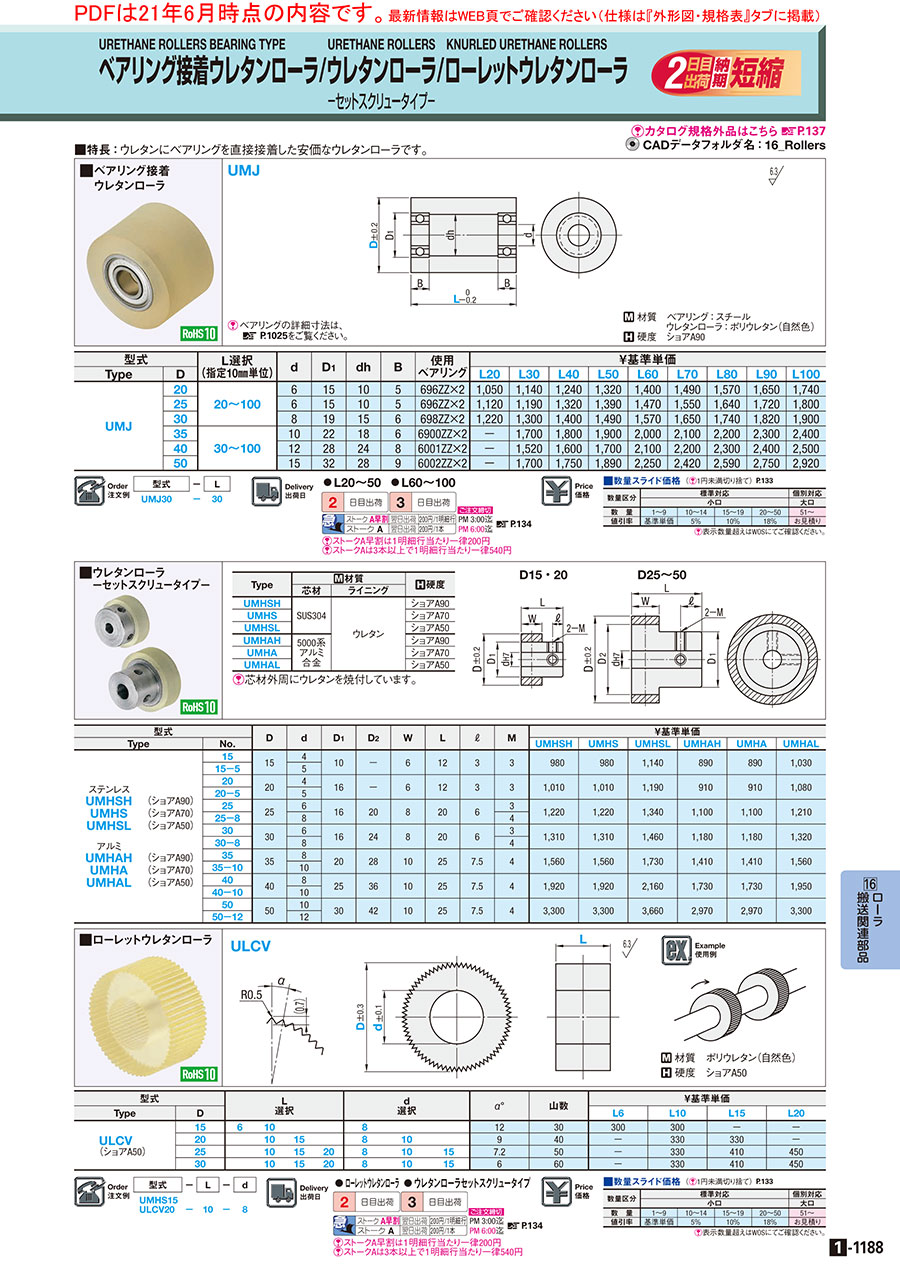

外形図・規格表
D15・20
D25～50
| Type | [ M ]材質 | [ H ]硬度 | |
| 芯材 | ライニング | ||
| UMHSH | SUS304 | ウレタン | ショアA90 |
| UMHS | ショアA70 | ||
| UMHSL | ショアA50 | ||
| UMHAH | アルミ合金 | ショアA90 | |
| UMHA | ショアA70 | ||
| UMHAL | ショアA50 | ||
規格表
| 型式 |
| UMHS15 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | d | D1 | D2 | W | L | ℓ | M | ￥基準単価 | ||||||
| Type | No. | UMHSH | UMHS | UMHSL | UMHAH | UMHA | UMHAL | ||||||||
| ステンレス UMHSH (ショアA90) UMHS (ショアA70) UMHSL (ショアA50) アルミ UMHAH (ショアA90) UMHA (ショアA70) UMHAL (ショアA50) | 15 | 15 | 4 | 10 | − | 6 | 12 | 3 | 3 | 1,030 | 1,030 | 1,200 | 930 | 930 | 1,080 |
| 15−5 | 5 | ||||||||||||||
| 20 | 20 | 4 | 16 | − | 6 | 12 | 3 | 3 | 1,060 | 1,060 | 1,250 | 960 | 960 | 1,130 | |
| 20−5 | 5 | ||||||||||||||
| 25 | 25 | 6 | 16 | 20 | 8 | 20 | 6 | 3 | 1,280 | 1,280 | 1,410 | 1,160 | 1,160 | 1,270 | |
| 25−8 | 8 | 4 | |||||||||||||
| 30 | 30 | 6 | 16 | 24 | 8 | 20 | 6 | 3 | 1,380 | 1,380 | 1,530 | 1,240 | 1,240 | 1,390 | |
| 30−8 | 8 | 4 | |||||||||||||
| 35 | 35 | 8 | 20 | 28 | 10 | 25 | 7.5 | 4 | 1,640 | 1,640 | 1,820 | 1,480 | 1,480 | 1,640 | |
| 35−10 | 10 | ||||||||||||||
| 40 | 40 | 8 | 25 | 36 | 10 | 25 | 7.5 | 4 | 2,020 | 2,020 | 2,270 | 1,820 | 1,820 | 2,050 | |
| 40−10 | 10 | ||||||||||||||
| 50 | 50 | 10 | 30 | 42 | 10 | 25 | 7.5 | 4 | 3,470 | 3,470 | 3,840 | 3,120 | 3,120 | 3,470 | |
| 50−12 | 12 | ||||||||||||||
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
【Oリング詳細】
| Oリング材質 | 硬度 | 色 | 種類 |
| ウレタンゴム | 94 | 乳白 | アイアンラバーOリング Pシリーズ (NOK) |
| ニトリルゴム | 70 | 黒 | JIS B 2401 Pシリーズ (NOK) |
| ニトリルゴム | 90 | 黒 | |
| フッ素ゴム | 70 | 黒 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
930円 ( 1,023円 ) | 3日目 |
930円 ( 1,023円 ) | 3日目 |
960円 ( 1,056円 ) | 3日目 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 2日目 |
1,160円 ( 1,276円 ) | 3日目 |
1,240円 ( 1,364円 ) | 3日目 |
1,240円 ( 1,364円 ) | 3日目 |
1,480円 ( 1,628円 ) | 3日目 |
1,480円 ( 1,628円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
3,120円 ( 3,432円 ) | 3日目 |
3,120円 ( 3,432円 ) | 3日目 |
930円 ( 1,023円 ) | 3日目 |
930円 ( 1,023円 ) | 3日目 |
960円 ( 1,056円 ) | 3日目 |
960円 ( 1,056円 ) | 3日目 |
1,160円 ( 1,276円 ) | 2日目 |
1,160円 ( 1,276円 ) | 3日目 |
1,240円 ( 1,364円 ) | 3日目 |
1,240円 ( 1,364円 ) | 3日目 |
1,480円 ( 1,628円 ) | 3日目 |
1,480円 ( 1,628円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
3,120円 ( 3,432円 ) | 3日目 |
3,120円 ( 3,432円 ) | 3日目 |
1,080円 ( 1,188円 ) | 3日目 |
1,080円 ( 1,188円 ) | 3日目 |
1,130円 ( 1,243円 ) | 3日目 |
1,130円 ( 1,243円 ) | 3日目 |
1,270円 ( 1,397円 ) | 2日目 |
1,270円 ( 1,397円 ) | 3日目 |
1,390円 ( 1,529円 ) | 3日目 |
1,390円 ( 1,529円 ) | 3日目 |
1,640円 ( 1,804円 ) | 3日目 |
1,640円 ( 1,804円 ) | 3日目 |
2,050円 ( 2,255円 ) | 3日目 |
2,050円 ( 2,255円 ) | 3日目 |
3,470円 ( 3,817円 ) | 3日目 |
3,470円 ( 3,817円 ) | 3日目 |
1,030円 ( 1,133円 ) | 3日目 |
1,030円 ( 1,133円 ) | 3日目 |
1,060円 ( 1,166円 ) | 3日目 |
1,060円 ( 1,166円 ) | 3日目 |
1,280円 ( 1,408円 ) | 3日目 |
1,280円 ( 1,408円 ) | 3日目 |
1,380円 ( 1,518円 ) | 3日目 |
1,380円 ( 1,518円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 3日目 |
1,640円 ( 1,804円 ) | 3日目 |
2,020円 ( 2,222円 ) | 3日目 |
2,020円 ( 2,222円 ) | 3日目 |
3,470円 ( 3,817円 ) | 3日目 |
3,470円 ( 3,817円 ) | 3日目 |
1,030円 ( 1,133円 ) | 3日目 |
1,030円 ( 1,133円 ) | 3日目 |
1,060円 ( 1,166円 ) | 3日目 |
1,060円 ( 1,166円 ) | 3日目 |
詳細情報
基本情報
片側ボス付きのウレタンローラーです。 ボス部分にタップ穴加工がされている為、セットスクリューで簡易に軸との固定が可能です。
芯材の材質はステンレス（SUS304）またはアルミ（5000系）からお選びいただけます。 ショア（硬度）はA90・A70・A50から選択可能です。
A90はエーテル系ウレタン、A50・A70はエステル系ウレタンです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
