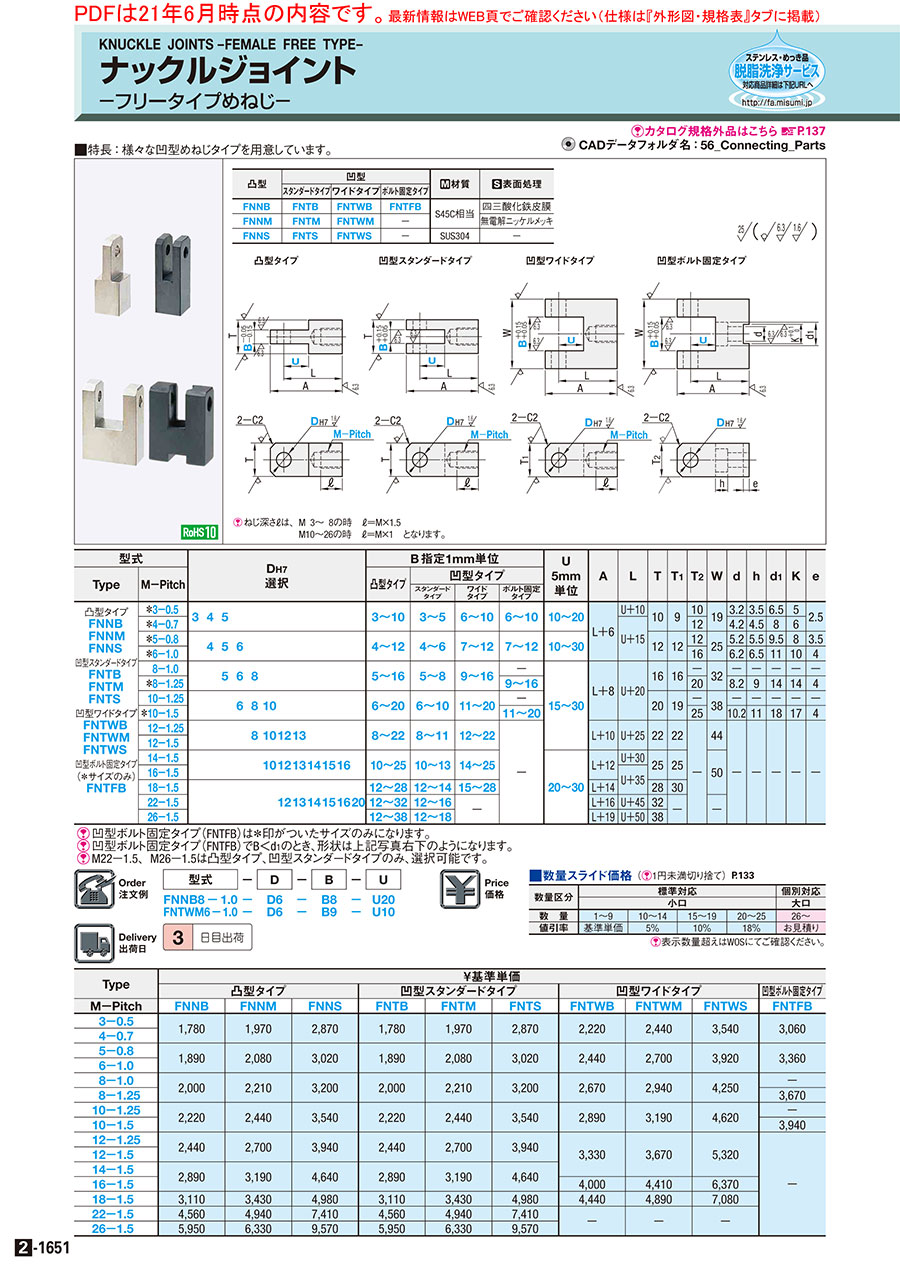

ナックルジョイント　－フリ－タイプめねじ－　凹型スタンダード

ナックルジョイント　－フリ－タイプめねじ－　凹型スタンダード

ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

間欠回転機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能
未確定：候補が135型番あります。
数量：

外形図・規格表

凸型タイプ
凹型スタンダードタイプ
凹型ワイドタイプ
凹型ボルト固定タイプ

[ ! ]ねじ深さℓは、 M 3～ 8の時：ℓ＝M×1.5、M10～18の時：ℓ=Mx1　となります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さ、T、T1、T2、W寸法は除く。
凸型凹型[ M ]材質[ S ]表面処理
スタンダードタイプワイドタイプボルト固定タイプ
FNNBFNTBFNTWBFNTFBS45C相当四三酸化鉄皮膜
FNNMFNTMFNTWM−無電解ニッケルメッキ
FNNSFNTSFNTWS−SUS304−

規格表

型式−D−B−U
FNNB8−1.0
FNTWM6−1.0		−
−		D6
D6		−
−		B8
B9		−
−		U20
U10
型式DH7
選択		B 指定1mm単位U
5mm
単位		ALTT1T2Wdhd1Ke
TypeM－Pitch凸型タイプ凹型タイプ
スタンダード
タイプ		ワイド
タイプ		ボルト固定
タイプ
凸型タイプ
FNNB
FNNM
FNNS
凹型スタンダードタイプ
FNTB
FNTM
FNTS
凹型ワイドタイプ
FNTWB
FNTWM
FNTWS
凹型ボルト固定タイプ
(＊サイズのみ)
FNTFB

＊3－0.53453〜103〜56〜106〜1010〜20L＋6U＋1010910193.23.56.552.5
＊4－0.7U＋15124.24.586
＊5－0.84564〜124〜67〜127〜1210〜30121212255.25.59.583.5
＊6－1.0166.26.511104
8－1.05685〜165〜89〜16−15〜30L＋8U＋201616−32−−−−−
＊8－1.259〜16208.2914144
10－1.2568106〜206〜1011〜20−2019−38−−−−−
＊10－1.511〜202510.21118174
12－1.2581012138〜228〜1112〜22−L＋10U＋252222−44−−−−−
12－1.5
14－1.510121314151610〜2510〜1314〜2520〜30L＋12U＋30252550
16－1.5U＋35
18－1.512〜2812〜1415〜28L＋142830
22－1.512131415162012〜3212〜16−L＋16U＋4532−−
26－1.512〜3812〜18L＋19U＋5038
[ ! ] 凹型ボルト固定タイプ（FNTFB）は＊印がついたサイズのみになります。
[ ! ] 凹型ボルト固定タイプ（FNTFB）でB＜d1のとき、形状は上記写真右下のようになります。
[ ! ] M22−1.5、M26−1.5は凸型タイプ、凹型スタンダードタイプのみ、選択可能です。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 次へ
    • 型番
    FNNB3-0.5-D[3,4,5]-B[3-10/1]-U[10-20/5]
    FNNB4-0.7-D[3,4,5]-B[3-10/1]-U[10-20/5]
    FNNB5-0.8-D[4,5,6]-B[4-12/1]-U[10-30/5]
    FNNB6-1.0-D[4,5,6]-B[4-12/1]-U[10-30/5]
    FNNB8-1.0-D[5,6,8]-B[5-16/1]-U[15-30/5]
    FNNB8-1.25-D[5,6,8]-B[5-16/1]-U[15-30/5]
    FNNB10-1.5-D[6,8,10]-B[6-20/1]-U[15-30/5]
    FNNB10-1.25-D[6,8,10]-B[6-20/1]-U[15-30/5]
    FNNB12-1.5-D[8,10,12,13]-B[8-22/1]-U[15-30/5]
    FNNB12-1.25-D[8,10,12,13]-B[8-22/1]-U[15-30/5]
    FNNB14-1.5-D[10,12,13,14,15,16]-B[10-25/1]-U[20-30/5]
    FNNB16-1.5-D[10,12,13,14,15,16]-B[10-25/1]-U[20-30/5]
    FNNB18-1.5-D[12,13,14,15,16,20]-B[12-28/1]-U[20-30/5]
    FNNB22-1.5-D[12,13,14,15,16,20]-B[12-32/1]-U[20-30/5]
    FNNB26-1.5-D[12,13,14,15,16,20]-B[12-38/1]-U[20-30/5]
    FNNM3-0.5-D[3,4,5]-B[3-10/1]-U[10-20/5]
    FNNM4-0.7-D[3,4,5]-B[3-10/1]-U[10-20/5]
    FNNM5-0.8-D[4,5,6]-B[4-12/1]-U[10-30/5]
    FNNM6-1.0-D[4,5,6]-B[4-12/1]-U[10-30/5]
    FNNM8-1.0-D[5,6,8]-B[5-16/1]-U[15-30/5]
    FNNM8-1.25-D[5,6,8]-B[5-16/1]-U[15-30/5]
    FNNM10-1.5-D[6,8,10]-B[6-20/1]-U[15-30/5]
    FNNM10-1.25-D[6,8,10]-B[6-20/1]-U[15-30/5]
    FNNM12-1.5-D[8,10,12,13]-B[8-22/1]-U[15-30/5]
    FNNM12-1.25-D[8,10,12,13]-B[8-22/1]-U[15-30/5]
    FNNM14-1.5-D[10,12,13,14,15,16]-B[10-25/1]-U[20-30/5]
    FNNM16-1.5-D[10,12,13,14,15,16]-B[10-25/1]-U[20-30/5]
    FNNM18-1.5-D[12,13,14,15,16,20]-B[12-28/1]-U[20-30/5]
    FNNM22-1.5-D[12,13,14,15,16,20]-B[12-32/1]-U[20-30/5]
    FNNM26-1.5-D[12,13,14,15,16,20]-B[12-38/1]-U[20-30/5]
    FNNS3-0.5-D[3,4,5]-B[3-10/1]-U[10-20/5]
    FNNS4-0.7-D[3,4,5]-B[3-10/1]-U[10-20/5]
    FNNS5-0.8-D[4,5,6]-B[4-12/1]-U[10-30/5]
    FNNS6-1.0-D[4,5,6]-B[4-12/1]-U[10-30/5]
    FNNS8-1.0-D[5,6,8]-B[5-16/1]-U[15-30/5]
    FNNS8-1.25-D[5,6,8]-B[5-16/1]-U[15-30/5]
    FNNS10-1.5-D[6,8,10]-B[6-20/1]-U[15-30/5]
    FNNS10-1.25-D[6,8,10]-B[6-20/1]-U[15-30/5]
    FNNS12-1.5-D[8,10,12,13]-B[8-22/1]-U[15-30/5]
    FNNS12-1.25-D[8,10,12,13]-B[8-22/1]-U[15-30/5]
    FNNS14-1.5-D[10,12,13,14,15,16]-B[10-25/1]-U[20-30/5]
    FNNS16-1.5-D[10,12,13,14,15,16]-B[10-25/1]-U[20-30/5]
    FNNS18-1.5-D[12,13,14,15,16,20]-B[12-28/1]-U[20-30/5]
    FNNS22-1.5-D[12,13,14,15,16,20]-B[12-32/1]-U[20-30/5]
    FNNS26-1.5-D[12,13,14,15,16,20]-B[12-38/1]-U[20-30/5]
    FNTB3-0.5-D[3,4,5]-B[3-5/1]-U[10-20/5]
    FNTB4-0.7-D[3,4,5]-B[3-5/1]-U[10-20/5]
    FNTB5-0.8-D[4,5,6]-B[4-6/1]-U[10-30/5]
    FNTB6-1.0-D[4,5,6]-B[4-6/1]-U[10-30/5]
    FNTB8-1.0-D[5,6,8]-B[5-8/1]-U[15-30/5]
    FNTB8-1.25-D[5,6,8]-B[5-8/1]-U[15-30/5]
    FNTB10-1.5-D[6,8,10]-B[6-10/1]-U[15-30/5]
    FNTB10-1.25-D[6,8,10]-B[6-10/1]-U[15-30/5]
    FNTB12-1.5-D[8,10,12,13]-B[8-11/1]-U[15-30/5]
    FNTB12-1.25-D[8,10,12,13]-B[8-11/1]-U[15-30/5]
    FNTB14-1.5-D[10,12,13,14,15,16]-B[10-13/1]-U[20-30/5]
    FNTB16-1.5-D[10,12,13,14,15,16]-B[10-13/1]-U[20-30/5]
    FNTB18-1.5-D[12,13,14,15,16,20]-B[12-14/1]-U[20-30/5]
    FNTB22-1.5-D[12,13,14,15,16,20]-B[12-16/1]-U[20-30/5]
    FNTB26-1.5-D[12,13,14,15,16,20]-B[12-18/1]-U[20-30/5]

    タイプ

    ねじサイズ M

    (mm)

    ねじピッチ

    (mm)

    材質

    表面処理

    B

    (mm)

    D

    (mm)

    U

    (mm)

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    一山ナックルジョイント
    M3
    0.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    3 ～ 10
    3 ～ 5
    10 ～ 20
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M4
    0.7
    [スチール] S45C相当
    四三酸化鉄皮膜
    3 ～ 10
    3 ～ 5
    10 ～ 20
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M5
    0.8
    [スチール] S45C相当
    四三酸化鉄皮膜
    4 ～ 12
    4 ～ 6
    10 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M6
    1
    [スチール] S45C相当
    四三酸化鉄皮膜
    4 ～ 12
    4 ～ 6
    10 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M8
    1
    [スチール] S45C相当
    四三酸化鉄皮膜
    5 ～ 16
    5 ～ 8
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M8
    1.25
    [スチール] S45C相当
    四三酸化鉄皮膜
    5 ～ 16
    5 ～ 8
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M10
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    6 ～ 20
    6 ～ 10
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M10
    1.25
    [スチール] S45C相当
    四三酸化鉄皮膜
    6 ～ 20
    6 ～ 10
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M12
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    8 ～ 22
    8 ～ 13
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M12
    1.25
    [スチール] S45C相当
    四三酸化鉄皮膜
    8 ～ 22
    8 ～ 13
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M14
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    10 ～ 25
    10 ～ 16
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M16
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    10 ～ 25
    10 ～ 16
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M18
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    12 ～ 28
    12 ～ 20
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M22
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    12 ～ 32
    12 ～ 20
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M26
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    12 ～ 38
    12 ～ 20
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    一山ナックルジョイント
    M3
    0.5
    [スチール] S45C相当
    無電解ニッケルメッキ
    3 ～ 10
    3 ～ 5
    10 ～ 20
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M4
    0.7
    [スチール] S45C相当
    無電解ニッケルメッキ
    3 ～ 10
    3 ～ 5
    10 ～ 20
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M5
    0.8
    [スチール] S45C相当
    無電解ニッケルメッキ
    4 ～ 12
    4 ～ 6
    10 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M6
    1
    [スチール] S45C相当
    無電解ニッケルメッキ
    4 ～ 12
    4 ～ 6
    10 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M8
    1
    [スチール] S45C相当
    無電解ニッケルメッキ
    5 ～ 16
    5 ～ 8
    15 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M8
    1.25
    [スチール] S45C相当
    無電解ニッケルメッキ
    5 ～ 16
    5 ～ 8
    15 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M10
    1.5
    [スチール] S45C相当
    無電解ニッケルメッキ
    6 ～ 20
    6 ～ 10
    15 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M10
    1.25
    [スチール] S45C相当
    無電解ニッケルメッキ
    6 ～ 20
    6 ～ 10
    15 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M12
    1.5
    [スチール] S45C相当
    無電解ニッケルメッキ
    8 ～ 22
    8 ～ 13
    15 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M12
    1.25
    [スチール] S45C相当
    無電解ニッケルメッキ
    8 ～ 22
    8 ～ 13
    15 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M14
    1.5
    [スチール] S45C相当
    無電解ニッケルメッキ
    10 ～ 25
    10 ～ 16
    20 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M16
    1.5
    [スチール] S45C相当
    無電解ニッケルメッキ
    10 ～ 25
    10 ～ 16
    20 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M18
    1.5
    [スチール] S45C相当
    無電解ニッケルメッキ
    12 ～ 28
    12 ～ 20
    20 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M22
    1.5
    [スチール] S45C相当
    無電解ニッケルメッキ
    12 ～ 32
    12 ～ 20
    20 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M26
    1.5
    [スチール] S45C相当
    無電解ニッケルメッキ
    12 ～ 38
    12 ～ 20
    20 ～ 30
    S45C相当
    無電解ニッケルメッキ
    10
    1個
    一山ナックルジョイント
    M3
    0.5
    SUS304
    無し
    3 ～ 10
    3 ～ 5
    10 ～ 20
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M4
    0.7
    SUS304
    無し
    3 ～ 10
    3 ～ 5
    10 ～ 20
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M5
    0.8
    SUS304
    無し
    4 ～ 12
    4 ～ 6
    10 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M6
    1
    SUS304
    無し
    4 ～ 12
    4 ～ 6
    10 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M8
    1
    SUS304
    無し
    5 ～ 16
    5 ～ 8
    15 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M8
    1.25
    SUS304
    無し
    5 ～ 16
    5 ～ 8
    15 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M10
    1.5
    SUS304
    無し
    6 ～ 20
    6 ～ 10
    15 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M10
    1.25
    SUS304
    無し
    6 ～ 20
    6 ～ 10
    15 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M12
    1.5
    SUS304
    無し
    8 ～ 22
    8 ～ 13
    15 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M12
    1.25
    SUS304
    無し
    8 ～ 22
    8 ～ 13
    15 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M14
    1.5
    SUS304
    無し
    10 ～ 25
    10 ～ 16
    20 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M16
    1.5
    SUS304
    無し
    10 ～ 25
    10 ～ 16
    20 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M18
    1.5
    SUS304
    無し
    12 ～ 28
    12 ～ 20
    20 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M22
    1.5
    SUS304
    無し
    12 ～ 32
    12 ～ 20
    20 ～ 30
    SUS304
    -
    10
    1個
    一山ナックルジョイント
    M26
    1.5
    SUS304
    無し
    12 ～ 38
    12 ～ 20
    20 ～ 30
    SUS304
    -
    10
    1個
    二山ナックルジョイント
    M3
    0.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    3 ～ 5
    3 ～ 5
    10 ～ 20
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M4
    0.7
    [スチール] S45C相当
    四三酸化鉄皮膜
    3 ～ 5
    3 ～ 5
    10 ～ 20
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M5
    0.8
    [スチール] S45C相当
    四三酸化鉄皮膜
    4 ～ 6
    4 ～ 6
    10 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M6
    1
    [スチール] S45C相当
    四三酸化鉄皮膜
    4 ～ 6
    4 ～ 6
    10 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M8
    1
    [スチール] S45C相当
    四三酸化鉄皮膜
    5 ～ 8
    5 ～ 8
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M8
    1.25
    [スチール] S45C相当
    四三酸化鉄皮膜
    5 ～ 8
    5 ～ 8
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M10
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    6 ～ 10
    6 ～ 10
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M10
    1.25
    [スチール] S45C相当
    四三酸化鉄皮膜
    6 ～ 10
    6 ～ 10
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M12
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    8 ～ 11
    8 ～ 13
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M12
    1.25
    [スチール] S45C相当
    四三酸化鉄皮膜
    8 ～ 11
    8 ～ 13
    15 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M14
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    10 ～ 13
    10 ～ 16
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M16
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    10 ～ 13
    10 ～ 16
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M18
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    12 ～ 14
    12 ～ 20
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M22
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    12 ～ 16
    12 ～ 20
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    二山ナックルジョイント
    M26
    1.5
    [スチール] S45C相当
    四三酸化鉄皮膜
    12 ～ 18
    12 ～ 20
    20 ～ 30
    S45C相当
    四三酸化鉄皮膜
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    SL-FNNS3-0.5

    -
    ( - )
    3日目

    SL-FNNS4-0.7

    -
    ( - )
    3日目

    SL-FNNS5-0.8

    -
    ( - )
    3日目

    SL-FNNS6-1.0

    -
    ( - )
    3日目

    SL-FNNS8-1.0

    -
    ( - )
    3日目

    SL-FNNS8-1.25

    -
    ( - )
    3日目

    SL-FNNS10-1.5

    -
    ( - )
    3日目

    SL-FNNS10-1.25

    -
    ( - )
    3日目

    SL-FNNS12-1.5

    -
    ( - )
    3日目

    SL-FNNS12-1.25

    -
    ( - )
    3日目

    SL-FNNS14-1.5

    -
    ( - )
    3日目

    SL-FNNS16-1.5

    -
    ( - )
    3日目

    SL-FNNS18-1.5

    -
    ( - )
    3日目

    SL-FNNS22-1.5

    -
    ( - )
    3日目

    SL-FNNS26-1.5

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

  • 1
  • 2
  • 3
  • 次へ

    • 詳細情報

    基本情報

    凸型・凹型共に、Ｍ３～Ｍ２６まで対応したフリータイプのナックルジョイントめねじです。

    ご注意

    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    Type￥基準単価
    凸型タイプ凹型スタンダードタイプ凹型ワイドタイプ凹型ボルト固定タイプ
    M－PitchFNNBFNNMFNNSFNTBFNTMFNTSFNTWBFNTWMFNTWSFNTFB
    3－0.51,8702,0703,0101,8702,0703,0102,3302,5603,7203,210
    4－0.7
    5－0.81,9802,1803,1701,9802,1803,1702,5602,8404,1203,530
    6－1.0
    8－1.02,1002,3203,3602,1002,3203,3602,8003,0904,460−
     8－1.253,850
    10－1.252,3302,5603,7202,3302,5603,7203,0303,3504,850−
    10－1.54,140
    12－1.252,5602,8404,1402,5602,8404,1403,5003,8505,590−
    12－1.5
    14－1.53,0303,3504,8703,0303,3504,870
    16－1.54,2004,6306,690
    18－1.53,2703,6005,2303,2703,6005,2304,6605,1307,430
    22－1.54,7905,1907,7804,7905,1907,780−−−
    26－1.56,2506,65010,0506,2506,65010,050
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1〜910〜1415〜1920〜2526～
    値引率基準単価5％10％18％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     3 日目出荷

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1651

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ナックルジョイント　－フリ－タイプめねじ－　凹型スタンダードのレビュー
    4.4平均満足度：4.45件のレビュー
    冶具のリンク機構として使用
    5
    満足度：5.02018/05/10
    非常に細かい寸法が選べる。 ヒンジベースで対応のなかった寸法が選べたため、非常に良かった。
    2人が参考にしています。
    治具製作
    5
    満足度：5.02018/03/07
    自分好みの計上で製作できるのでとても助かります。これからも使用したいと思います。
    2人が参考にしています。
    シリンダの先端に取り付け
    5
    満足度：5.02020/02/05
    シリンダのロッドの先端に取り付けて扉の開閉に使用しました。当初はカタログで見つけられず社内制作を検討しましたが希望サイズ...もっと読む
    1人が参考にしています。
    エアーシリンダ—への接続
    4
    満足度：4.02020/09/21
    エアーシリンダーと器具の接続用に。 ちょっと思いバーを上下稼働しているので強度も 必要なのでこちらを選択
    0人が参考にしています。
    部品摩耗の為に交換。
    3
    満足度：3.02020/01/07
    部品が摩耗してガタ付く為に、交換用として購入。　納期・価格・寸法がＨＰで紹介されているので、ミスミを利用しています。
    0人が参考にしています。
    5件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ナックルジョイント　－フリ－タイプめねじ－　凹型スタンダード
    【クリーン洗浄品】ナックルジョイント　－フリ－タイプめねじ－　凹型スタンダード
    ナックルジョイント　－フリ－タイプおねじ－　凹型Ｆ寸固定
    【クリーン洗浄品】ナックルジョイント　－フリ－タイプおねじ－　凹型Ｆ寸固定
    ナックルジョイント　－Ｂ寸選択タイプ－
    【クリーン洗浄品】ナックルジョイント　－Ｂ寸選択タイプ－
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日3日目6日目5日目8日目3日目6日目
    環境対応RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）
    特性・用途該当なしクリーン洗浄該当なしクリーン洗浄該当なしクリーン洗浄
    取付け方法めねじめねじおねじおねじめねじめねじ
    アクセサリ付属付属なし付属なし付属なし付属なし付属なし付属なし
    材質証明書対象対象対象対象対象対象
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    この商品に関連するミスミ ユニット事例その他の事例を探す

    ナックルジョイントカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
