シャフトホルダ -Ｔ型（機械加工品） スリットタイプ-
- 通常単価(税別)
- 特別価格
- 税込単価
- 特別価格
通常出荷日：在庫品1日目～5日目一部当日出荷可能
ノック穴付きタイプは、組立て時の位置決めが容易となります。メンテナンス時の取外しの際、位置決めの再現性...
詳細を確認
未確定：候補が394型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
[ ! ]ミスミ製シャフトホルダにはミスミ製シャフト（標準g6）とセットでのご使用を推奨します。硬度・耐摩耗性不問の場合は回転軸も使用可能です。
[ ! ]取付穴Dは許容差H7で加工後スリット加工をします。加工によってはH8程度に開く場合があります。
[ ! ]組立方法の使用例はこちら
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、ノック穴深さ、めねじ深さ、C、S、T/2寸法公差は除く。
[ ! ]D寸30～50は、付属品のネジは2本となります。
（ご参考）ボルトの適正締付トルク>>こちら

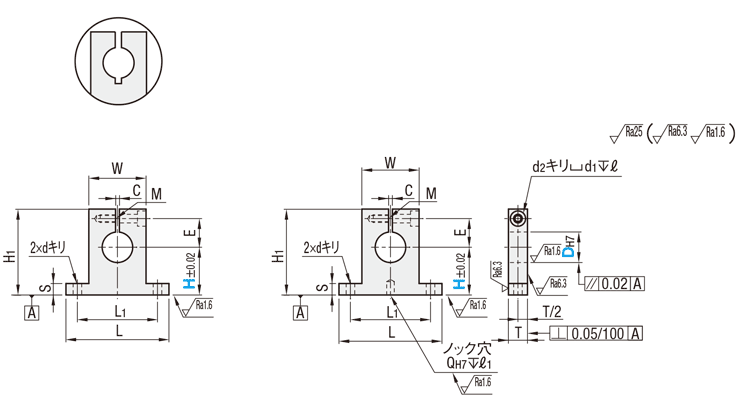

外形図
＊D寸3・4はスリットが
4mm程深くなります。 ノック穴無し ノック穴付
4mm程深くなります。 ノック穴無し ノック穴付
指示無き寸法公差
[ ! ]JIS B0405 ｍ級(中級)に準拠。
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 3 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
[ ! ]ミスミ製シャフトホルダにはミスミ製シャフト（標準g6）とセットでのご使用を推奨します。硬度・耐摩耗性不問の場合は回転軸も使用可能です。
[ ! ]取付穴Dは許容差H7で加工後スリット加工をします。加工によってはH8程度に開く場合があります。
[ ! ]組立方法の使用例はこちら
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、ノック穴深さ、めねじ深さ、C、S、T/2寸法公差は除く。
| ノック穴無し | ノック穴付 | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | |
| 高さH選択 | 高さH指定 | 高さH選択 | |||
| SHSTB | SHSTBH | SHSTBK | S45C相当 | 四三酸化鉄皮膜 | 六角穴付ボルト1本 |
| SHSTM | SHSTMH | SHSTMK | 無電解ニッケルメッキ | 六角穴付ボルト1本 (SUS) | |
| SHSTS | SHSTSH | SHSTSK | SUS304 | − | |
| SHSTA | SHSTAH | SHSTAK | アルミ合金 （A6063） | 白アルマイト | |
| SHSTD | SHSTDH | − | 黒アルマイト | 六角穴付ボルト1本 | |
（ご参考）ボルトの適正締付トルク>>こちら
規格表
| 型式 | − | H | |
| SHSTM8 SHSTMH8 | − − | 25 25.6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]Hの（ ）寸法はノック穴無しタイプのみ適用
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | H | L | H1 | T | S | W | L1 | d | E | 締付ボルト M | d2 | d1 | ℓ | C | Q | ℓ1 | ￥基準単価 | |||||||||||||||
| ノック穴無し | ノック穴付 | |||||||||||||||||||||||||||||||
| Type | D | 高さH選択タイプ | 高さH指定タイプ 0.1mm単位 | 高さH選択タイプ | 高さH指定タイプ | 高さH選択タイプ | ||||||||||||||||||||||||||
| SHSTB | SHSTM | SHSTS | SHSTA | SHSTD | SHSTBH | SHSTMH | SHSTSH | SHSTAH | SHSTDH | SHSTBK | SHSTMK | SHSTSK | SHSTAK | |||||||||||||||||||
| ノック穴無し 高さH選択 SHSTB SHSTM SHSTS SHSTA SHSTD 高さH指定 SHSTBH SHSTMH SHSTSH SHSTAH SHSTDH ノック穴付 SHSTBK SHSTMK SHSTSK SHSTAK (8≦D≦50) | 3 | 10 15 20 | 10.0〜30.0 | 26 | H＋11 | 8 | 4 | 10 | 18 | 3.5 | 7 | M3貫通 | 3.5 | 6.5 | 3.5 | 1.5 | − | − | 1,140 | 1,190 | 2,390 | 1,160 | 1,320 | 2,530 | 2,360 | 4,520 | 2,350 | 2,500 | － | － | － | － |
| 4 | 1,140 | 1,190 | 2,390 | 1,160 | 1,730 | 2,500 | 2,360 | 4,520 | 2,350 | 3,260 | － | － | － | － | ||||||||||||||||||
| 5 | 10 15 20 25 | 10.0〜35.0 | H＋12 | 8 | 1,140 | 1,190 | 2,460 | 1,160 | 2,130 | 2,340 | 2,360 | 4,640 | 2,350 | 4,010 | － | － | － | － | ||||||||||||||
| 6 | 1,140 | 1,190 | 2,460 | 1,160 | 2,510 | 2,280 | 2,360 | 4,640 | 2,350 | 4,750 | － | － | － | － | ||||||||||||||||||
| 8 | (10) 15 20 25 30 40 | 10.0〜50.0 | 42 | H＋16 | 10 | 6 | 18 | 30 | 4.5 | 11 | M4貫通 | 4.5 | 8 | 4.5 | 2 | 4 | 5 | 1,190 | 1,230 | 3,380 | 1,230 | 2,920 | 2,030 | 2,520 | 6,390 | 2,520 | 5,510 | 2,470 | 2,520 | 5,020 | 1,250 | |
| 10 | (10) 15 20 25 30 | 10.0〜50.0 | 1,230 | 1,280 | 3,380 | 1,280 | 3,320 | 2,020 | 2,600 | 6,390 | 2,600 | 6,260 | 2,520 | 2,570 | 5,020 | 1,300 | ||||||||||||||||
| 12 | H＋18 | 13 | 1,230 | 1,280 | 3,740 | 1,320 | 3,710 | 1,930 | 2,600 | 7,060 | 2,700 | 6,990 | 2,520 | 2,570 | 5,410 | 1,300 | ||||||||||||||||
| 13 | (15) 20 25 30 | 15.0〜50.0 | 1,280 | 1,320 | 3,740 | 1,370 | 4,120 | 1,950 | 2,700 | 7,060 | 2,780 | 7,770 | 2,570 | 2,630 | 5,410 | － | ||||||||||||||||
| 15 | 54 | H＋20 | 30 | 42 | 15 | M4深8 | 1,480 | 1,530 | 4,060 | 1,530 | 4,500 | 2,250 | 3,130 | 7,680 | 3,130 | 8,520 | 2,800 | 2,860 | 5,780 | 1,560 | ||||||||||||
| 16 | (15) 20 25 30 40 | 1,480 | 1,530 | 4,060 | 1,530 | 4,500 | 2,250 | 3,130 | 7,680 | 3,130 | 8,520 | 2,800 | 2,860 | 5,780 | 1,560 | |||||||||||||||||
| 18 | 20 25 30 40 50 60 | 20.0〜60.0 | 67 | H＋26 | 16 | 8 | 35 | 50 | 6.6 | 18 | M6貫通 | 6.6 | 11 | 6.5 | 5 | 7 | 2,080 | 2,130 | 5,480 | 1,870 | 4,910 | 3,630 | 4,350 | 10,350 | 3,820 | 9,270 | 3,680 | 3,730 | 7,670 | － | ||
| 20 | 2,080 | 2,130 | 5,480 | 1,870 | 4,910 | 3,630 | 4,350 | 10,350 | 3,820 | 9,270 | 3,680 | 3,730 | 7,670 | 2,190 | ||||||||||||||||||
| 25 | (20) 25 30 40 50 60 | 20.0〜60.0 | H＋28 | 21 | 2,250 | 2,300 | 5,630 | 2,130 | 5,310 | 4,020 | 4,690 | 10,630 | 4,350 | 10,030 | 3,860 | 3,920 | 7,820 | 2,370 | ||||||||||||||
| 30 | 25 30 40 50 60 | 25.0〜60.0 | 85 | H＋33 | 20 | 10 | 45 | 65 | 9 | 24 | M8深16 | 9 | 14 | 9 | 3 | 2,760 | 2,800 | 6,640 | 2,640 | 5,710 | 4,440 | 5,730 | 12,540 | 5,390 | 10,780 | 4,430 | 4,480 | 8,950 | 2,900 | |||
| 35 | (25) 30 40 50 60 | 25.0〜60.0 | H＋36 | 27 | 2,980 | 3,020 | 7,210 | 3,020 | 5,820 | 4,310 | 6,160 | 13,620 | 6,160 | 10,980 | 5,250 | 5,300 | 9,590 | 3,130 | ||||||||||||||
| 40 | 30 40 50 60 80 | 30.0〜80.0 | 100 | H＋38 | 60 | 80 | 29 | 4,070 | 4,120 | 8,760 | 3,920 | 5,950 | 7,460 | 8,420 | 16,560 | 7,990 | 11,250 | 5,890 | 5,940 | 11,310 | 4,280 | |||||||||||
| 50 | 40 50 60 80 | 40.0〜80.0 | 125 | H＋51 | 25 | 15 | 75 | 100 | 14 | 38 | M12深24 | 14 | 20 | 13 | 6,040 | 6,090 | 9,670 | 5,620 | 6,160 | 12,460 | 12,840 | 18,260 | 11,460 | 11,630 | 8,070 | 8,130 | 12,320 | 6,350 | ||||

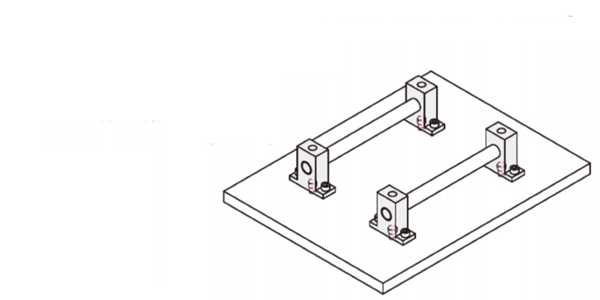

■使用例
