ボタンダイ －ストレート・刃先長固定タイプ－ -ノーマル・α処理®-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目～6日目一部当日出荷可能
ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも高寿命化を図りたい」「ボ...
詳細を確認- 刃先にストレート部が無い分、標準タイプよりも安価にお求めいただけます。
- α処理®品はエコノミータイプの単価が標準タイプよりも高くなる場合があります。詳細はWOSをご確認ください。
- α処理®の適用範囲はP≧1です。
未確定：候補が5,907型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
エコノミータイプ[ ! ]エコノミータイプには刃先にストレート部B(2mm)がありません。
刃先形状刃先形状刃先形状刃先形状刃先形状
[ ! ]P≧W
[ ! ]K=
[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
[ ! ]P≧W[ ! ]K=
[ ! ]P≧W[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

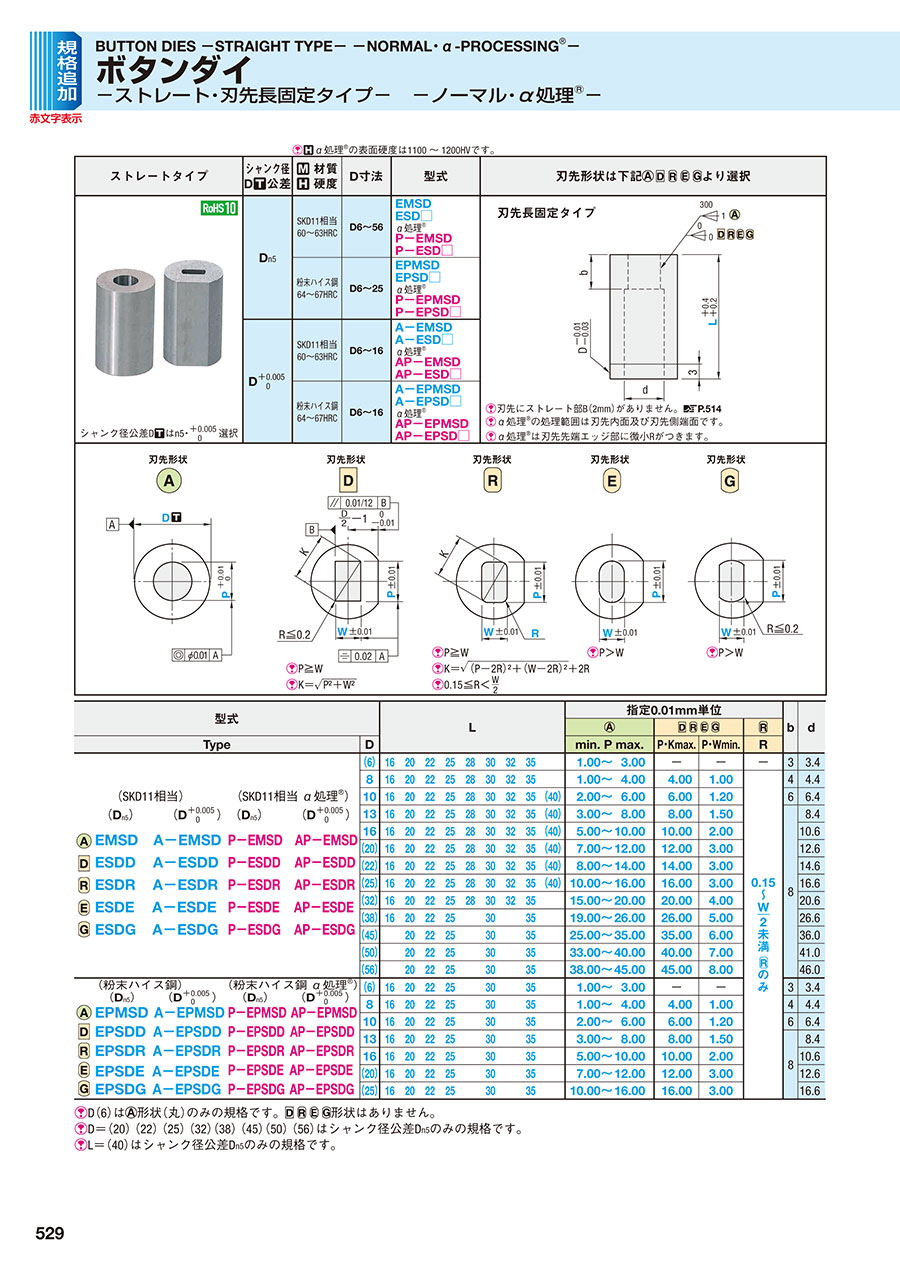

| シャンク径 D[ T ]公差 | [ M ]材質 | [ H ]母材硬度 | D寸法 | 型式 | |||
|---|---|---|---|---|---|---|---|
| ノーマル | α処理® | ||||||
| n5 | SKD11相当 | 60～63HRC | 6 | ～ | 56 | EMSD | P-EMSD |
| ESD□ | P-ESD□ | ||||||
| 粉末ハイス鋼 | 64～67HRC | 6 | ～ | 25 | EPMSD | P-EPMSD | |
| EPSD□ | P-EPSD□ | ||||||
| +0.005/0 | SKD11相当 | 60～63HRC | 6 | ～ | 16 | A-EMSD | AP-EMSD |
| A-ESD□ | AP-ESD□ | ||||||
| 粉末ハイス鋼 | 64～67HRC | 6 | ～ | 16 | A-EPMSD | AP-EPMSD | |
| A-EPSD□ | AP-EPSD□ | ||||||
[ H ]α処理®の表面硬度は1100～1200HVです。
規格表
| 型式 | L | 指定0.01mm単位 | b | d | ||||||||||||||||||||||
 |  |  | ||||||||||||||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | |||||||||||||||||||
| （SKD11相当） | （6） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 1.00 | ～ | 3.00 | － | － |
 のみ | 3 | 3.4 | |||||||||
| （D n5） | （D +0.005/0） | 8 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | 4 | 4.4 | |||||||||
| （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | （40） | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 6 | 6.4 | ||||||
 | EMSD ESDD ESDR ESDE ESDG | P-EMSD P-ESDD P-ESDR P-ESDE P-ESDG | A-EMSD A-ESDD A-ESDR A-ESDE A-ESDG | AP-EMSD AP-ESDD AP-ESDR AP-ESDE AP-ESDG | 13 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | （40） | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | |||||
| 16 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | （40） | 5.00 | ～ | 10.00 | 10.00 | 2.00 | 10.6 | |||||||||||
| （20） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | （40） | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | |||||||||||
| （22） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | （40） | 8.00 | ～ | 14.00 | 14.00 | 3.00 | 14.6 | |||||||||||
| （25） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | （40） | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | |||||||||||
| （32） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 15.00 | ～ | 20.00 | 20.00 | 4.00 | 20.6 | ||||||||||||
| （38） | 16 | 20 | 22 | 25 | 30 | 35 | 19.00 | ～ | 26.00 | 26.00 | 5.00 | 26.6 | ||||||||||||||
| （45） | 20 | 22 | 25 | 30 | 35 | 25.00 | ～ | 35.00 | 35.00 | 6.00 | 36.0 | |||||||||||||||
| （50） | 20 | 22 | 25 | 30 | 35 | 33.00 | ～ | 40.00 | 40.00 | 7.00 | 41.0 | |||||||||||||||
| （56） | 20 | 22 | 25 | 30 | 35 | 38.00 | ～ | 45.00 | 45.00 | 8.00 | 46.0 | |||||||||||||||
| （粉末ハイス鋼） | （6） | 16 | 20 | 22 | 25 | 30 | 35 | 1.00 | ～ | 3.00 | 3.00 | 1.00 | 3 | 3.4 | ||||||||||||
| （D n5） | （D +0.005/0） | 8 | 16 | 20 | 22 | 25 | 30 | 35 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | 4 | 4.4 | |||||||||||
| （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | 10 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 6 | 6.4 | |||||||||
| EPMSD EPSDD EPSDR EPSDE EPSDG | P-EPMSD P-EPSDD P-EPSDR P-EPSDE P-EPSDG | A-EPMSD A-EPSDD A-EPSDR A-EPSDE A-EPSDG | AP-EPMSD AP-EPSDD AP-EPSDR AP-EPSDE AP-EPSDG | 13 | 16 | 20 | 22 | 25 | 30 | 35 | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | ||||||||
| 16 | 16 | 20 | 22 | 25 | 30 | 35 | 5.00 | ～ | 10.00 | 10.00 | 2.00 | 10.6 | ||||||||||||||
| （20） | 16 | 20 | 22 | 25 | 30 | 35 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | ||||||||||||||
| （25） | 16 | 20 | 22 | 25 | 30 | 35 | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | ||||||||||||||
[ ! ]D＝（6）は
形状（丸）のみの規格です形状はありません。
[ ! ]D＝（20）（22）（25）（32）（38）（45）（50）（56）はシャンク径公差Dn5のみの規格です。
[ ! ]L＝（40）はシャンク径公差Dn5のみの規格です。
[ ! ]α処理®の適用範囲はP≧1です。
注文例
| 型式 | - | L | - | P | - | W | - | R（ のみ） |
| P-EMSD13 | - | 30 | - | P7.00 |
出荷日
■ノーマル
・
D6～32
・
D6～32| 2 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
| ストークA |
・D3 ～ 5・D38 ～ 56
・
[ ! ]ストークA早割対象は刃先形状タイプ(Ｄ4以上)のみ
[ NG ]D3·4·5·45·50·56は、「ストークT]をご利用できません。
D3 ～ 5・D38 ～ 56・
| 3 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
| ストークA |
タイプ(Ｄ4以上)のみ[ NG ]D3·4·5·45·50·56は、「ストークT]をご利用できません。
■α処理® （P-・AP-）
[ NG ]α処理®はストーク適用不可
[ ! ]α処理®は納期に土祝日を含みません。納期詳細はWОSにてご確認ください。
| ・D6～32 | ・D38～56 ・ | ||||
|
|
[ ! ]α処理®は納期に土祝日を含みません。納期詳細はWОSにてご確認ください。
追加工
| 型式 | - | L(LC・SLC) | - | P（PC） | - | W（WC） | - | R | - | (BC・KC・WKC…etc.) |
| P-EMSD13 | - | 30 | - | P7.00 | - | BC4.0 |
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||||||
 |     | |||||||||||||||||||||||||
| 刃先 |  | PC WC | 刃先径変更
[ ! ]PC1.00～1.99の場合、b＝4になります。 | 刃先径変更
| ||||||||||||||||||||||
| ||||||||||||||||||||||||||
| 全長 |  | LC | 全長変更 10≦LC＜L 指定0.1mm単位 (LKC・LKZ併用の場合0.01mm単位指定可) [ ! ]導入部は(L－LC)分短くなります。 | |||||||||||||||||||||||
 | SLC | 全長変更・全長公差変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様 | ||||||||||||||||||||||||
| LC 全長変更 | ＋ | LKC 全長公差変更 L＋0.4+0.2 ⇒ ＋0.050 | ||||||||||||||||||||||||
| (L寸法0.01mm単位指定可) | ||||||||||||||||||||||||||
 | LKC | 全長公差変更 L＋0.4+0.2 ⇒ ＋0.050 (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||||||||||
| LKZ | 全長公差変更 L＋0.4+0.2 ⇒ ＋0.010 | [ NG ]L(LC)＜16適用不可 [ NG ]D＞25適用不可 | ||||||||||||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||||||||||||
| 追加工 | 記号 | 刃先形状 | |||||||||||||||
| | ||||||||||||||||
| その他 |  | KC |  | 廻り止め 一面加工 [ NG ]D6適用不可 |  | 廻り止め 位置変更 指定1゜単位 | |||||||||||
 | WKC | 廻り止め平行加工(2面) [ NG ]D6適用不可 [ ! ] 形状はKC併用可 | |||||||||||||||
 | KM | 浮き防止用キー溝加工 [ NG ]D＜6適用不可 [ NG ]WKC･ANF併用不可 [ ! ]D＝6の時、刃先形状は のみ適用 | |||||||||||||||
| |||||||||||||||||
| [ ! ]KM加工は廻り止め加工の対称位置になります。 | |||||||||||||||||
[ ! ]α処理®のPCminは1.0です。
関連情報
ボタンダイの刃先・内径強化商品がついに登場！
α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］
α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。
■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ
21万ショットを超えても製品かえり高さが許容値以下を維持しました。
