ミスミ+31メーカーのCADデータをSOLIDWORKS・iCAD SXに直接インポート

mv

無料アドオンソフト。お使いのPCにインストール

\ 国内5,000社以上にご利用いただいております /

一部抜粋(50音順)

RAPiD DesignはCADソフト(SOLIDWORKS/iCAD SX)と連携する
設計者のためのアドオンソフトです。

RAPiD Designは、メカニカル部品を収録した3D-CADデータライブラリーで、
部品選定、CADデータの入手から見積もりまでCAD上で完結できます。

RAPiD Designとは

\MISUMI RAPiD Designをご紹介/

POINT1SOLIDWORKS・iCAD SXとの連携

モデルをCADソフトへ
直接インポート

RAPiD Designのデータライブラリーから、3D-CAD
ソフトへモデルを直接インポートすることが可能。
CADデータの入手が驚くほど早く簡単になります。

実際にご利用いただいているお客さまにお話を伺いました。

お客さまの声

msm msm-cad

POINT2CADモデルとミスミの部品データが連携

型番をCAD上で自動生成

ミスミの部品データとの連携により、変更したモデルの仕様に合わせて型番が自動で生成されます。
さらに生成された型番は、ファイル名に自動で反映。
型番作成の手間を省き、型番間違いによる誤発注も
防止
します。
価格・納期もその場で確認が可能です。

msm msm-cad

POINT3RAPiD Designのために創ったオリジナルの
CADモデル

材質や寸法を選択するだけで
部品の仕様変更が
圧倒的に簡単

設計変更のたびにCADデータをダウンロードして
いましたが、もう必要ありません。
RAPiD Designのモデルなら、インポート後に
何度でも簡単に編集が可能。
設計変更の手間を大幅に削減します。
(これまでかかっていた時間を86%削減)
変更した仕様に合わせて型番を自動で生成。
型番がファイル名で自動で反映されるので、
更新漏れによる誤発注を防止します。

msm msm-cad

合致拘束が適用済み

リニアガイドやトグルクランプなどのCADデータは
合致拘束が適用済み。
面倒な拘束作業は不要で、インポートした瞬間から
干渉チェックなど作業が始められます。
※SOLIDWORKS版のみの機能

msm msm-cad

ご利用は無料。お使いのPCにインストール

さらに便利な追加機能のご紹介

  • 一括見積

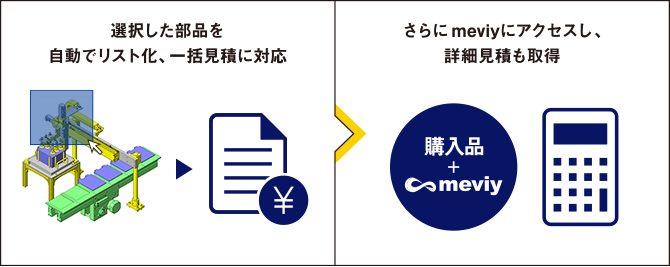

    一括見積

    CAD上のアセンブリの部品をまとめて見積もることが可能です。
    RAPiD DesignでインポートしたCADモデルの価格と出荷日はもちろん、作成した3Dデータの詳細見積もCAD上からmeviyにアクセスし簡単に取得、見積リストに反映させることが可能です。
    また見積リストはCSV出力、カート投入も可能で調達時間の削減に貢献します。

  • 部品組合せテンプレート

    部品組合せテンプレート

    よくある部品の組み合わせでテンプレートをラインナップ。単品ではなく、複数部品をまとめてインポート可能です。RAPiD Designで欲しい仕様に変更してご利用ください。

    ※iCAD SX版は未対応です

  • 設計事例集

    設計事例集

    設計アイデアが詰まったさまざまな装置事例をラインナップ、RAPiD Designで事例まるごとインポート可能です。また技術計算や商品選定根拠、3Dモデルによる構造確認が可能。構想設計時に便利です。

    ※iCAD SX版は未対応です

  • 3D-CADデータ
    まとめてダウンロード

    3D-CADデータまとめてダウンロード

    RAPiD DesignのデータライブラリーからCADモデルをまとめてダウンロードすることが可能。部品表はあるが3D-CADデータがないとき、型番をコピーし入力画面に貼り付けるだけでCADデータをまとめてダウンロードすることが可能です。

    ※iCAD SX版は未対応です

  • お気に入り/
    保存型番履歴

    お気に入り/保存型番履歴

    よく使う部品のお気に入り登録、過去にRAPiD Designで保存した型番を確認可能です。また、お気に入り、保存型番履歴から直接CADモデルをインポート可能です。

RAPiD Designを体験してみましょう

RAPiD Designを体験してみましょう

RAPiD Design収録メーカーはこちら

RAPiD Designがフルリニューアルし、搭載メーカーが増えました!

搭載メーカー ※アプリケーションの仕様上、SOLIDWORKS版とiCAD SX版にて搭載メーカー数が異なります。

iCAD SX版搭載メーカー

iCAD版搭載メーカー

SOLIDWORKS版搭載メーカー

SOLIDWORKS版搭載メーカー

搭載メーカー数を拡大中!

ご利用は無料。お使いのPCにインストール

お客さまの声

社内の3D設計推進の後押しに

CKD株式会社
愛知県に本社をかまえるグローバル企業。
自動機械装置、駆動機器、空気圧制御機器、空気圧関連機器、流体制御機器など
機能機器の開発・製造・販売・輸出

開発部 量産開発グループ 谷口 諒敏 様

生産技術部 自動化推進G
西村 浩尚 様

詳細を見る

設計時間が従来の3分の1
工数削減で生産性向上を実現

日本電産マシナリー株式会社
日本電産Gの中核として精密モーターの生産設備など、FA機器を開発・製造・販売

開発部 量産開発グループ 谷口 諒敏 様

開発部 量産開発グループ
谷口 諒敏 様

詳細を見る

型番の自動生成により誤注文が激減
設計品質の向上と、無駄コスト削減を実現

株式会社ベアック
国内外の製造業界向けのFA製造装置を開発・製造・販売

開発部 機械設計係長 細川 貴弘 様

開発部 機械設計係長
細川 貴弘 様

詳細を見る

ご利用環境

SOLIDWORKS

  • ■対応CAD
    SOLIDWORKS 2021~2024
    最新サービスパックをインストールしてください
  • ■OS
    Windows10(64bit)、Windows11
  • ■インターネット
    必要
  • ■HDD必要空き容量
    5GB~
  • ■CPU・メモリ・グラフィックボード
    SOLIDWORKS推奨スペックに準拠

ミスミはSOLIDWORKSと
ソリューションパートナーです

*SOLIDWORKSはDassault Systèmesまたは
その子会社の登録商標または商標です。

iCAD SX

  • ■対応CAD
    iCAD SX V7L5~V7L7、V8L1~V8L3
    (V7L5-20A以上、V7L6-15A以上、V7L7-02A以上、V8L1-00A以上、V8L2-00A以上、V8L3-00A以上)
  • ■OS
    Windows10(64bit)、Windows11
  • ■インターネット
    必要
  • ■HDD必要空き容量
    1.7GB~
  • ■CPU・メモリ・グラフィックボード
    iCAD SX推奨スペックに準拠
  • ※iCAD SX®は富士通株式会社の登録商標です

ご利用開始までの流れ

無料アドオンソフト。お使いのPCにインストール

RAPiD Designの使用方法など、各種サポートについては「サポートページ」をご覧ください。
