商品情報からメンテナンスまで幅広くご紹介ミスミコンベヤ選定情報

RVシリーズについて

技術情報

モータローラ RVシリーズ選定方法

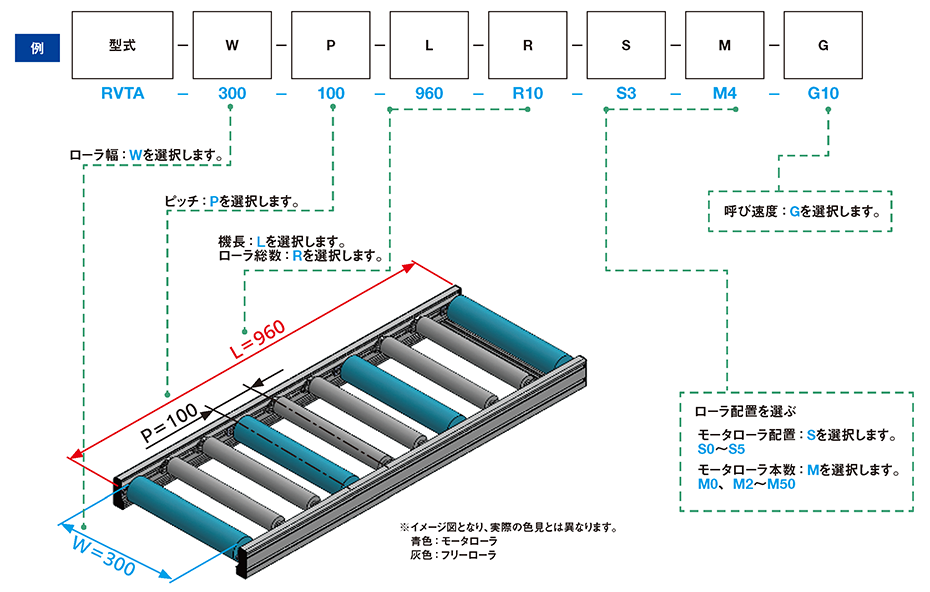

型番選定方法

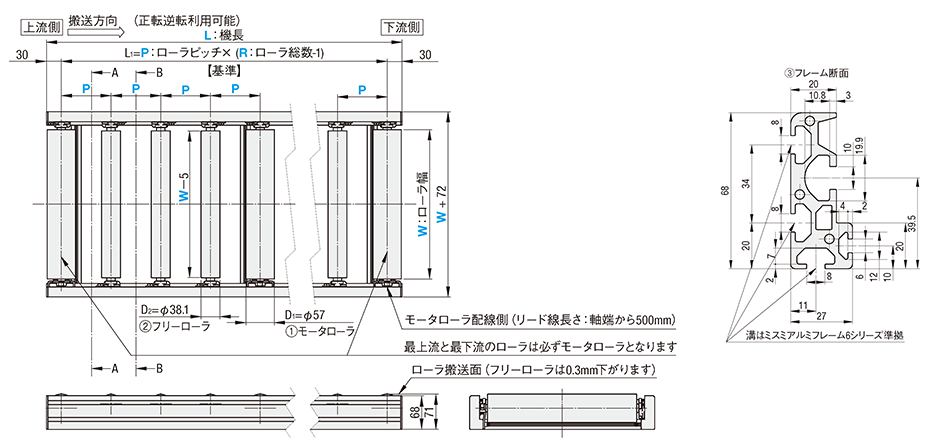

規格表

モータローラコンベヤ選定手順

ステップ1. ローラ幅を選ぶ

ワークサイズに合わせて、ローラ幅を選択してください

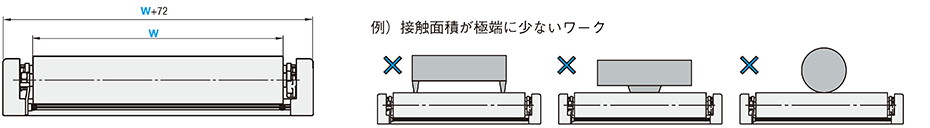

ワークとローラの接触面積は極力大きく取ってください

E接触面積が極端に少ないワークは搬送できません

ステップ2. ローラピッチを選ぶ

ワークサイズに合わせて、ローラピッチを選択してください

ローラピッチ選定基準

ワーク長さ	ローラピッチP
180～450mm	ワーク長さ÷3（※1の位切り捨て）以下
450mm～	150mm以下

※例）ワーク長さ400÷3=133
→ローラピッチP130以下を選択してください

安定搬送条件1を満たす、ローラピッチPを選択ください

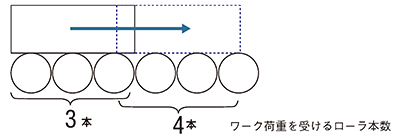

安定搬送条件1：ローラ(モータローラ及びフリーローラ)が常時3本以上ワーク荷重を受ける
ローラピッチP＜ワーク長さ÷3

ステップ3. 機長を選ぶ

ローラピッチ、搬送距離から機長を選択

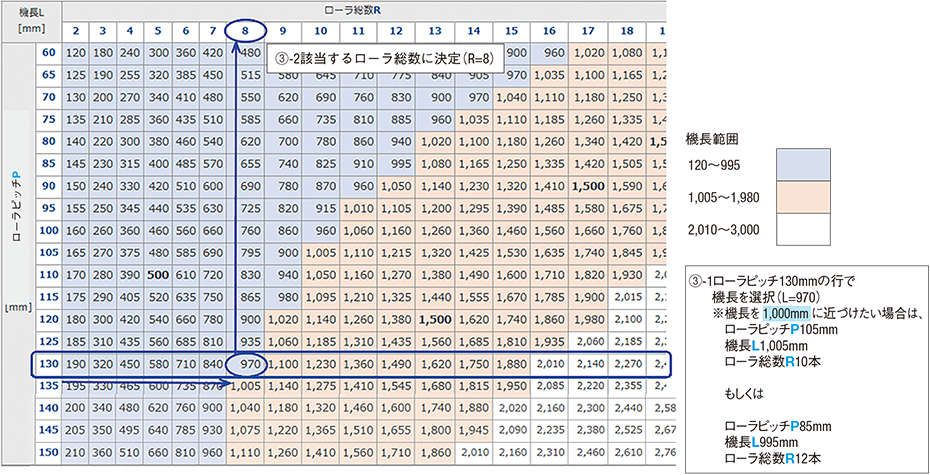

ステップ2で選択したローラピッチPを基準に、機長早見表を参照いただき、機長Lを選択してください。
例）搬送距離を1m程度、ローラピッチを130mmの場合

ステップ4. 呼び速度を選ぶ

※モータローラなし（S0、M0）の場合は選定不要です

搬送速度を選択し、搬送質量・耐荷重を確認してください。

4-1：ワーク搬送速度からモータローラ回転速度を選定し、呼び速度Gを選択してください

呼び速度 G	回転速度[m/min]		搬送質量[kg/本]
	50[Hz]	60[Hz]	50[Hz]				60[Hz]
	定格	定格	ワーク材質(参考値)				ワーク材質(参考値)
	定格	定格	金属	樹脂	木製	ダンボール	金属	樹脂	木製	ダンボール
10	7.6	9	524	262	210	105	421	210	168	84
15	13.4	15.9	295	147	118	59	236	118	95	47
20	14.4	16.8	139	70	56	28	104	52	42	21
30	23.9	29.8	79	39	31	16	59	29	24	12

コンベヤ耐荷重は160kg/mです。ご注意ください

ワーク材質毎の搬送質量は参考値です

4-2：呼び速度Gの搬送質量を確認してください

例）ワーク材質：樹脂、30kg/個の場合
　　呼び速度G15(50Hz)を選択すると30kg＜147kg/本で搬送質量は問題なし
※モータローラ1本の搬送能力を超える場合、ワークに接するモータローラを増やしてください

4-3：コンベヤ耐荷重とローラ耐荷重を確認してください

TYPE	コンベヤ	モータローラ	フリーローラ
TYPE	耐荷重[kg/m]	耐荷重[kg/本]
RVTA	160	26	26

コンベヤ1mあたりに対してのワーク荷重がコンベヤ耐荷重を超過していないか確認してください

ローラ１本あたりに対してのワーク荷重がローラ耐荷重を超過していないか確認してください

ステップ5. ローラ配置を選ぶ

※S-0、M-0の場合は選定不要です

ワークサイズに合わせモータローラを配置してください

安定搬送条件2を満たす、モータローラ配置Sを選択してください

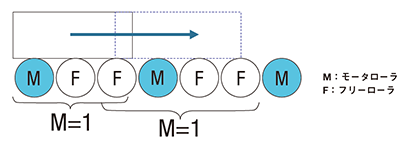

・安定搬送条件2：モータローラが常時1本以上ワークに接する

ステップ4のモータローラ1本の搬送能力を超える場合、搬送可能なモータローラ本数の接線力をかけてください

モータローラ配置選定基準

ワーク長さ	モータローラ配置S
180～600mm	S3以下
600～750mm	S4以下
750mm～	S5以下

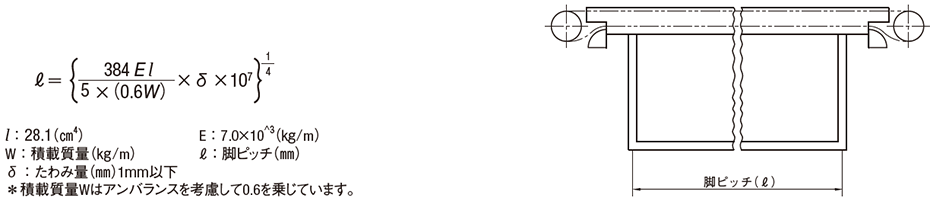

コンベヤ脚ピッチ算出方法

総搬送物質量と下記計算より脚ピッチ（ℓ）を算出してください。
たわみ量は1mm以下で設定してください。

機長L早見表　選定手順を見る

機長L [mm]		ローラ総数R
機長L [mm]		2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
ローラピッチ P [mm]	60	120	180	240	300	360	420	480	540	600	660	720	780	840	900	960	1,020	1,080	1,140	1,200	1,260	1,320	1,380	1,440	1,500	1,560	1,620	1,680	1,740	1,800
	65	125	190	255	320	385	450	515	580	645	710	775	840	905	970	1,035	1,100	1,165	1,230	1,295	1,360	1,425	1,490	1,555	1,620	1,685	1,750	1,815	1,880	1,945
	70	130	200	270	340	410	480	550	620	690	760	830	900	970	1,040	1,110	1,180	1,250	1,320	1,390	1,460	1,530	1,600	1,670	1,740	1,810	1,880	1,950	2,020	2,090
	75	135	210	285	360	435	510	585	660	735	810	885	960	1,035	1,110	1,185	1,260	1,335	1,410	1,485	1,560	1,635	1,710	1,785	1,860	1,935	2,010	2,085	2,160	2,235
	80	140	220	300	380	460	540	620	700	780	860	940	1,020	1,100	1,180	1,260	1,340	1,420	1,500	1,580	1,660	1,740	1,820	1,900	1,980	2,060	2,140	2,220	2,300	2,380
	85	145	230	315	400	485	570	655	740	825	910	995	1,080	1,165	1,250	1,335	1,420	1,505	1,590	1,675	1,760	1,845	1,930	2,015	2,100	2,185	2,270	2,355	2,440	2,525
	90	150	240	330	420	510	600	690	780	870	960	1,050	1,140	1,230	1,320	1,410	1,500	1,590	1,680	1,770	1,860	1,950	2,040	2,130	2,220	2,310	2,400	2,490	2,580	2,670
	95	155	250	345	440	535	630	725	820	915	1,010	1,105	1,200	1,295	1,390	1,485	1,580	1,675	1,770	1,865	1,960	2,055	2,150	2,245	2,340	2,435	2,530	2,625	2,720	2,815
	100	160	260	360	460	560	660	760	860	960	1,060	1,160	1,260	1,360	1,460	1,560	1,660	1,760	1,860	1,960	2,060	2,160	2,260	2,360	2,460	2,560	2,660	2,760	2,860	2,960
	105	165	270	375	480	585	690	795	900	1,005	1,110	1,215	1,320	1,425	1,530	1,635	1,740	1,845	1,950	2,055	2,160	2,265	2,370	2,475	2,580	2,685	2,790	2,895	3,000
	110	170	280	390	500	610	720	830	940	1,050	1,160	1,270	1,380	1,490	1,600	1,710	1,820	1,930	2,040	2,150	2,260	2,370	2,480	2,590	2,700	2,810	2,920
	115	175	290	405	520	635	750	865	980	1,095	1,210	1,325	1,440	1,555	1,670	1,785	1,900	2,015	2,130	2,245	2,360	2,475	2,590	2,705	2,820	2,935
	120	180	300	420	540	660	780	900	1,020	1,140	1,260	1,380	1,500	1,620	1,740	1,860	1,980	2,100	2,220	2,340	2,460	2,580	2,700	2,820	2,940
	125	185	310	435	560	685	810	935	1,060	1,185	1,310	1,435	1,560	1,685	1,810	1,935	2,060	2,185	2,310	2,435	2,560	2,685	2,810	2,935
	130	190	320	450	580	710	840	970	1,100	1,230	1,360	1,490	1,620	1,750	1,880	2,010	2,140	2,270	2,400	2,530	2,660	2,790	2,920
	135	195	330	465	600	735	870	1,005	1,140	1,275	1,410	1,545	1,680	1,815	1,950	2,085	2,220	2,355	2,490	2,625	2,760	2,895	選択できません
	140	200	340	480	620	760	900	1,040	1,180	1,320	1,460	1,600	1,740	1,880	2,020	2,160	2,300	2,440	2,580	2,720	2,860	3,000
	145	205	350	495	640	785	930	1,075	1,220	1,365	1,510	1,655	1,800	1,945	2,090	2,235	2,380	2,525	2,670	2,815	2,960
	150	210	360	510	660	810	960	1,110	1,260	1,410	1,560	1,710	1,860	2,010	2,160	2,310	2,460	2,610	2,760	2,910

機長L [mm]		ローラ総数R
機長L [mm]		31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50
ローラピッチ P [mm]	60	1,860	1,920	1,980	2,040	2,100	2,160	2,220	2,280	2,340	2,400	2,460	2,520	2,580	2,640	2,700	2,760	2,820	2,880	2,940	3,000
	65	2,010	2,075	2,140	2,205	2,270	2,335	2,400	2,465	2,530	2,595	2,660	2,725	2,790	2,855	2,920	2,985
	70	2,160	2,230	2,300	2,370	2,440	2,510	2,580	2,650	2,720	2,790	2,860	2,930	3,000
	75	2,310	2,385	2,460	2,535	2,610	2,685	2,760	2,835	2,910	2,985
	80	2,460	2,540	2,620	2,700	2,780	2,860	2,940
	85	2,610	2,695	2,780	2,865	2,950
	90	2,760	2,850	2,940
	95	2,910
	100
	105
	110
	115	選択できません
	120
	125
	130
	135
	140
	145
	150
