商品情報からメンテナンスまで幅広くご紹介 ミスミ コンベヤ選定情報

BVシリーズについて

技術情報

倍速チェーン BVシリーズ モータ仕様

モータ仕様

60W 標準 60W 端子箱付き 90W 標準 90W 端子箱付き 200W 標準 200W 端子箱付き
住友重機械工業
株式会社製		 平行軸 A9M60JH
＋G9B□KH		 A9M60JHL
＋G9B□KH		 A9M90JH
＋G9B□KH		 A9M90JHL
＋G9B□KH		 ― ZNFM02-1180-
□/J2NQRB
ZNFM02-1180-
□/J2NQLB
ZNFM02-1221-
□/J2NQRB
ZNFM02-1221-
□/J2NQLB
直交軸 A9M60JH
＋R9BY□		 A9M60JHL
＋R9BY□		 A9M90JH
＋R9BY□		 A9M90JHL
＋R9BY□		 ― RNYM02-1220-
□/J2NPBB
オリエンタルモーター
株式会社製		 平行軸 5IK60GE-SW2
＋5GE□S		 5IK60GE-SW2T
＋5GE□S		 5IK90GE-SW2
＋5GE□S		 5IK90GE-SW2T
＋5GE□S		 BHI62S-G2
＋BH6G2-□		 ―
直交軸 ― ― ― ― ― ―
株式会社ニッセイ製 平行軸 ― ― ― ― ― ―
直交軸 F2SM-12-□-
T60		 F2SM-12-□-
T60K		 F2SM-15-□-
T90		 F2SM-15-□-
T90K		 F3S25N□-
MM02TNNNN		 F3S25N□-
MM02TNNTN

モータはいずれも三相200V仕様です。詳細仕様は各メーカのカタログを参照ねがいます。

モータ回転数は負荷により変動する可能性があります。正確な速度を要する場合はインバータをご使用下さい。

□には、減速比の数値が入ります。

ニッセイ製モータの60W、90W、200Wと住友重機械工業製モータの200Wはモータ本体とギヤヘッドが一体型です。

住友重機械工業製200Wモータ平行軸の適用型式は以下の通りです。

呼び4 ヘッド平行 減速比 20、25、30：モータ位置が標準の場合 ZNFM02-1180-□/J2NQRB、モータ位置が勝手違いの場合 ZNFM02-1180-□/J2NQLB
呼び4 ヘッド平行 減速比 40、50、60：モータ位置が標準の場合 ZNFM02-1221-□/J2NQRB、モータ位置が勝手違いの場合 ZNFM02-1221-□/J2NQLB
呼び4 中間駆動 減速比 20、25、30：モータ位置が標準の場合 ZNFM02-1180-□/J2NQLB、モータ位置が勝手違いの場合 ZNFM02-1180-□/J2NQRB
呼び4 中間駆動 減速比 40、50、60：モータ位置が標準の場合 ZNFM02-1221-□/J2NQLB、モータ位置が勝手違いの場合 ZNFM02-1221-□/J2NQRB

配線例

住友重機械工業 株式会社製（60W、90Wリード線 仕様）

CW CCW
住友重機械工業 株式会社製（60W、90Wリード線 仕様） CW 住友重機械工業 株式会社製（60W、90Wリード線 仕様） CCW
※モータ リード線長さ：3000mm
　φ1、φ3：UL3266 AWG20

※出典：住友重機械工業株式会社 『ASTEROカタログ No.E0201-7 A29』
　この他の詳細は、住友重機械工業様 カタログ・取扱説明書を参照ねがいます。

住友重機械工業 株式会社製（60W、90W 端子箱付き仕様）

CW CCW
住友重機械工業 株式会社製（60W、90W 端子箱付き仕様） CW 住友重機械工業 株式会社製（60W、90W 端子箱付き仕様） CCW

※出典：住友重機械工業株式会社 『ASTEROカタログ No.E0201-7 A29』
　この他の詳細は、住友重機械工業様 カタログ・取扱説明書を参照ねがいます。

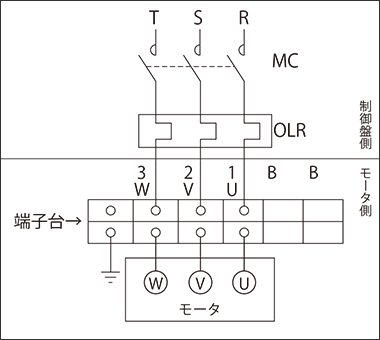

住友重機械工業 株式会社製（200W 端子箱付き仕様）

住友重機械工業 株式会社製（200W 端子箱付き仕様）

MC：電磁接触器
OLR：過負荷保護装置またはサーマルリレー

お客さまにてご準備ください。

・端子台は上図の通り2列になっています。モータ電源の配線は必ず上図上側（1・2・3・U・V・W・Bの記号が書いてある側、引出口側）に接続ください。

※出典：住友重機械工業株式会社 『PREST NEOカタログ No.A0602-4 J48』
　この他の詳細は、住友重機械工業様 カタログ・取扱説明書を参照ねがいます。

オリエンタルモーター株式会社製（60W、90Wリード線 仕様）

オリエンタルモーター株式会社製（60W、90Wリード線 仕様）
※モータ リード線長さ：3000mm
　UL3271 AWG20

・ギヤヘッドの減速比によって回転方向が変わります。
　モーターリード線と電源接続部など、すべての接続部は絶縁処理をしてください。
　モーターは保護接地端子を使って接地してください。
　図のように接続すると時計方向（CW）に回転します。
　R、S、Tのうちのいずれか 2 線を入れ替えると、反時計方向（CCW）に回転します。
　電源用のリード線は、AWG20（0.5 mm2）のリード線サイズと同等またはそれ以上のリード線を使用してください。

※出典：オリエンタルモーター株式会社 『ワールドKシリーズ 取扱説明書 HM-9446 P.10』
　この他の詳細は、オリエンタルモーター様 カタログ・取扱説明書を参照ねがいます。

オリエンタルモーター株式会社製（60W、90W端子箱付き 仕様）

オリエンタルモーター株式会社製（60W、90W端子箱付き 仕様）

・ギヤヘッドの減速比によって回転方向が変わります。
　モーターと電源接続部など、すべての接続部は絶縁処理をしてください。
　モーターは保護接地端子を使って接地してください。
　接続図中の U、V、Wは端子箱内の端子記号を表します。
　図のように接続すると時計方向（CW）に回転します。
　R、S、Tのうちのいずれか 2 線を入れ替えると、反時計方向（CCW）に回転します。
　電源用のリード線は、AWG20（0.5 mm2）のリード線サイズと同等またはそれ以上のリード線を使用してください。

※出典：オリエンタルモーター株式会社 『ワールドKシリーズ 取扱説明書 HM-9446 P.13』
　この他の詳細は、オリエンタルモーター様 カタログ・取扱説明書を参照ねがいます。

オリエンタルモーター株式会社製（200W ケーブル付き仕様）

＜減速比 25、30、36＞

オリエンタルモーター株式会社製（200W ケーブル付き仕様） ＜減速比 25、30、36＞

＜減速比 50、60、70＞

オリエンタルモーター株式会社製（200W ケーブル付き仕様） ＜減速比 50、60、70＞

※モータ ケーブル長さ：φ7.8 500mm
　UL3271 AWG20

・ギヤヘッドの減速比によって回転方向が変わります。
　図のように接続すると時計方向（CW）に回転します。
　R、S、Tのうちのいずれか 2 線を入れ替えると、反時計方向（CCW）に回転します。

※出典：オリエンタルモーター株式会社 「取扱説明書 HM-9139-14 P.5』
　この他の詳細は、オリエンタルモーター様 カタログ・取扱説明書を参照ねがいます。

株式会社ニッセイ製（60W、90W、200Wリード線 仕様）

株式会社ニッセイ製（60W、90W、200Wリード線 仕様）
※60W、90W モータ リード線長さ：300mm
　UL3266 AWG20

※200W モータ リード線長さ：300mm
　UL3289 AWG20

上図の配線でのモータ回転方向はモータの後ろから見て反時計方向です。

※出典：株式会社ニッセイ 『取扱説明書 小型／小型防水ギアモータ P.10』
　この他の詳細は、ニッセイ様 カタログ・取扱説明書を参照ねがいます。

株式会社ニッセイ製（60W、90W、200W 端子箱付き仕様）

株式会社ニッセイ製（60W、90W、200W 端子箱付き仕様）

上図の配線でのモータ回転方向はモータの後ろから見て反時計方向です。

※出典：株式会社ニッセイ 『取扱説明書 小型／小型防水ギアモータ P.10』
　この他の詳細は、ニッセイ様 カタログ・取扱説明書を参照ねがいます。
