    No.000053 ワーク合否判定検査工程

    関連カテゴリ

    光電センサを使用したワーク合否判定検査工程

    ワーク合否判定検査工程

    コンベヤ用ワークガイド取付金具

    コンベヤ用ワークガイド取付金具
    商品名 コンベヤ用L型ワークガイド取付金具　スタンダードタイプ
    型番 CGK55
    特徴 ベルトコンベヤのワークガイド取付金具です
    ※下記表内のオレンジ着色部分は本事例で使用した型式に該当する仕様です
    選定根拠 | 選定可能サイズ

    選定根拠

    純正購入品が利用可能なため

    ページトップへ戻る

    選定可能サイズ

    ■コンベヤ用ワークガイド取付金具(スタンダード/オフセット)

    タイプ 材質 表面処理 高さ オフセット量 コンベヤ取付
    ねじ径     		ガイド位置調整しろ
    高さ方向 幅方向
    スタンダード SUS304 − 55 0 M3 35 26.5
    70 M5 46 33.5
    80 M6 53 33.5
    オフセット 55 20 M6 35 26.5
    70 25 M5 46 33.5
    80 30 M6 53 33.5

    ＊ガイド位置調整の詳細については、商品ページをご覧下さい

    ページトップへ戻る

    コンベヤ用Ｌ型ワークガイド

    コンベヤ用Ｌ型ワークガイド
    商品名 コンベヤ用L型ワークガイド
    型番 CGL-750
    特徴 ベルトコンベヤのワークガイドです。
    ※下記表内のオレンジ着色部分は本事例で使用した型式に該当する仕様です
    選定根拠 | 選定可能サイズ

    選定根拠

    純正購入品が利用可能なため

    ページトップへ戻る

    選定可能サイズ

    ■コンベヤ用Ｌ型ワークガイド

    材質 表面処理 高さ 長さ
    SUS304 − 10 150～1000

    ページトップへ戻る

    極低頭六角穴付ボルト

    極低頭六角穴付ボルト
    商品名 極低頭六角穴付ボルト
    型番 CBSTS4-8
    選定可能サイズ | 商品ラインナップ

    選定可能サイズ

    ■極低頭六角穴付ボルト

    材質 硬度 表面処理 強度区分 頭部強度区分
    SCM435 32〜39HRC 四三酸化鉄皮膜 10.9 5.8 (M10 4.8)
    ユニクロメッキ
    三価クロメート
    低温黒色クロムメッキ
    SUS304相当 − − 引張強さ400N/mm2

    ページトップへ戻る

    IDEA NOTE センサ誤検知対策

    ひとつのワークに対し光電センサを2個使用し、それぞれ別の部分を検知させ、2個同時にONとなるよう検知ポイントを決める

    • SolidWorks,IGES,Parasolid,SATなどの3D CADとDXFの2D CADデータをダウンロードできます。
      CADデータ利用規定
      １．データの利用目的
      株式会社ミスミ（以下「当社」といいます）が本サイトに掲載するＣＡＤデータ（３ＤＣＡＤデータ、３ＤＣＡＤ中間データおよび２ＤＣＡＤデータをいいます）は、ＣＡＤを用いたレイアウト設計において、当社または当社取り扱いメーカーの製品（以下、製品といいます）の干渉・形状等を簡便に確認のためにご利用いただくことを目的として提供しております。
      また本サイトの各事例ページで記載された部品を組み合わせた場合の品質・正確性・機能・安全性・信頼性等の一切の保証は致しかねますので予めご了承ください。
      ２．データの特性
      ＣＡＤデータのうち、公差・表面の粗さ・面取り等については、実際の製品の形状と異なる場合があります。また、ＣＡＤデータの容量を軽くし、安定したデータの提供を維持するため、一部の製品につきましては油溝形状やネジ、バネ形状等を省略したデータとなっている場合がございます。あらかじめご了承のうえご利用ください。
      ３．免責事項
      当社は、ＣＡＤデータの作成にあたり十分な注意をしておりますが、上述のデータの特性により、ＣＡＤデータの正確性を保証するものではありません。また、当社は予告なしにＣＡＤデータを変更、追加または削除することがあります。当社は、理由の如何に関わらず、ＣＡＤデータの利用、変更および削除により生じるいかなる損害に対しても責任を負うものではありません。
      ４．著作権
      ＣＡＤデータに含まれる一切の情報の著作権は、当社または当社取り扱いメーカーに帰属します。当該著作権は、著作権法および国際条約により保護されています。当社の事前の許可を得ることなく、上述の利用目的以外にＣＡＤデータを利用（複製、改変、アップロード、掲示、送信、頒布、ライセンス、販売、出版等を含む）することはできません。また、貴社の機械設計以外の目的でのご使用（販売促進等のご使用を含む）はできません。
      上述の利用目的および法令等に違反したＣＡＤデータの利用が認められた場合、当社は、利用者に対しＣＡＤデータおよび当社のサイトの利用を禁止するほか、法的措置を取る場合があります。
      ５．第三者規定
      第三者（取り扱いメーカーを含む）が権利を有するＣＡＤデータやＣＡＤデータ作成・閲覧ソフトウェアを利用する場合は、別途、第三者が定める規定に同意しなければＣＡＤデータやソフトウェアが利用できない場合がございます。またこの場合、当社は当該第三者のＣＡＤデータ及びソフトウェアの瑕疵、権利侵害等については、一切の責任を負いません。あらかじめご了承下さい。

      CADデータダウンロード

      CADデータダウンロード: ファイル形式
      生成

      ダウンロードありがとうございます。

      こちらの事例がお役に立てたようでしたら、
      Good IDEAボタンをクリックしてください。

      今後更にご利用頂ける事例を掲載していくための、
      データとして利用させて頂きます。

      Good IDEA!

      CADデータに関する留意事項

      1. アセンブリデータは構想設計段階の組立図で、構造を説明するためのものです。従って、詳細な部品形状は、各種設計条件を加味して仕上げられたものではありません。
        データの一部を流用される際は、ご設計中の条件に適合した仕様に編集してください。
      2. ユニットのアセンブリCADデータは、いくつかのサブアセンブリで構成されています。
        サブアセンブリ単位で流用、編集できるように構成することを意図しています。

        3. ※枠で囲われた部分がサブアセンブリ単位

      3. 製作部品は寸法や形状を編集しやすいスケッチ、ヒストリーを心がけて作成しています。
      4. ユニットに使用している他社購入品CADデータは、カタログを参照し、ミスミ監修にてオリジナルで作成しています。

      ページトップへ戻る

    • ワーク合否判定検査工程の部品リストをCSV形式でダウンロードできます。
    • ※ユニットのアセンブリCADデータは、いくつかのサブアセンブリで構成されています。
         サブアセンブリ単位で流用、編集できるように構成することを意図しています。

    仕様

    目的・動作

    • ピン有無検知等をコンベヤ搬送中に連続して行う

    対象ワーク

    • 樹脂ケース / 外形寸法：W23×D12×H26[mm](突起含む) / 質量：15[g]

    特徴

    動作仕様・寸法

    • コンベヤ幅：13[mm]
    • 外観寸法：W163×D772×H142[mm]
    • 搬送速度：150[mm/s]

    必要精度・荷重

    • 位置決め精度：±1.5[mm]

    主要部品の選定根拠

    • 幅の狭いワークのため、省スペースで無駄のない大きさのものを選定した

    設計ポイント

    主要部品の計算工程

    • ワーク搬送質量に適したコンベヤか検証する
    • タイミングベルトコンベヤ
      • 搬送質量：15[g]×30[個](最大)=0.45[kg]
      • 搬送速度：150[mm/s]=9[m/min]
      • 上記条件はカタログの搬送能力線図にて、6[W]の許容値内に入っており、問題ない

    構造の作り込みと設計の勘所

    • ピンとワークをそれぞれ別のセンサで検知する設計としている

    技術計算リンク

    • 検索コード：#UL53

    部品リスト

    ワーク合否判定検査工程 構成部品
    No. 部品名 イメージ写真 ミスミ型式
    (商品詳細は下記型式をクリック)     		数量

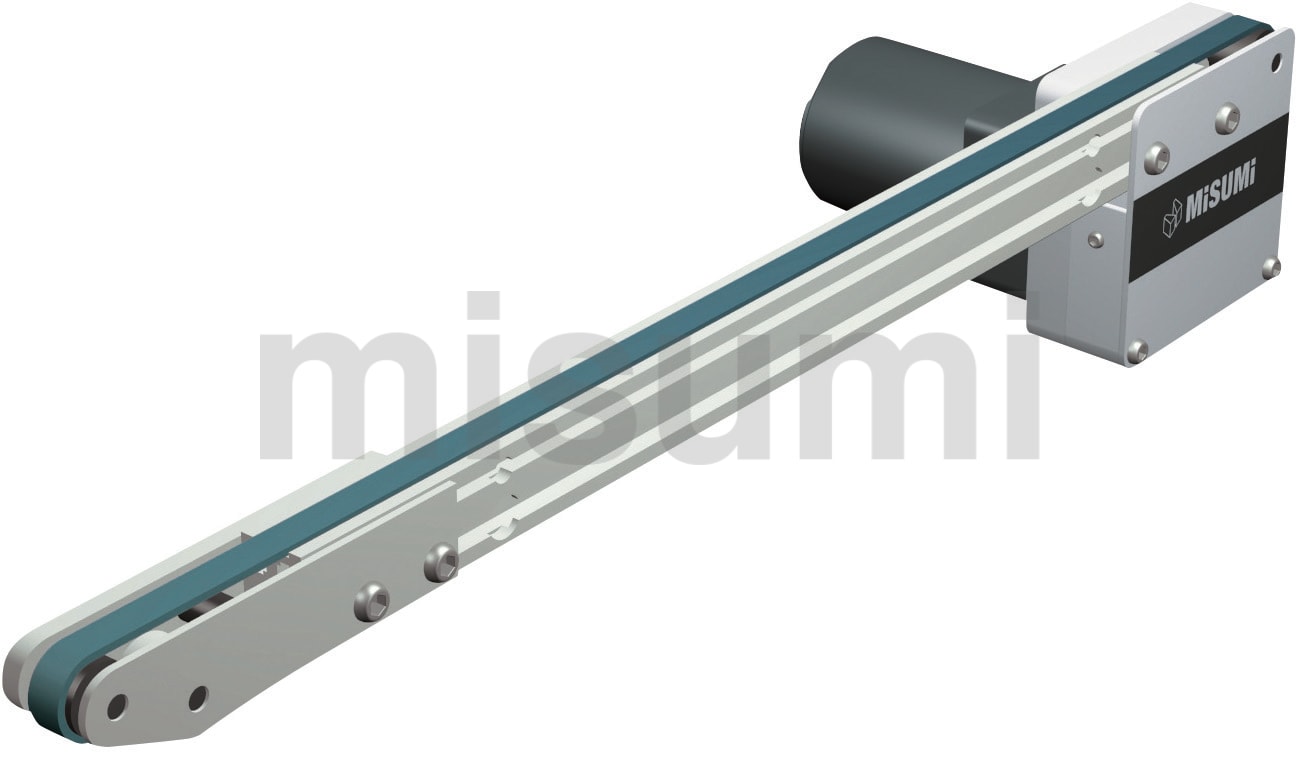

    1 タイミングベルトコンベヤ タイミングベルトコンベヤ CVSTC-20-750-6-T100-SCM-30-S-B 1
    2 コンベヤ用ワークガイド取付金具 コンベヤ用ワークガイド取付金具 CGK55 4
    3 コンベヤ用Ｌ型ワークガイド コンベヤ用Ｌ型ワークガイド CGL-750 2
    4 アンプ内臓型光電センサ アンプ内臓型光電センサ MT-STD 2
    • 上記の部品リストには、ミスミ部品のみをご案内しております。
