内径用ホルダ スクリューオン式バイト S形 SDQPL/R

製品特長・仕様

ホルダシャンク材質に特殊合金鋼を採用し, 耐ビビり性を向上！

• 従来品に対して優れた加工面状態を提供可能！
• 工具寿命改善、加工能率改善、加工コスト改善を実現します！

超硬シャンク

超硬シャンク+高剛性ヘッドにより更なる剛性アップと優れた切りくず排出性を実現！

l L/D の目安

鋼	超硬
L/D≦3	L/D≦5

※ L：突き出し長さ D：シャンク径

• 更に高精度に
• 優れた切りくず排出性が切りくずかみ込みによるワーク傷を抑制。
• 剛性アップによりびびりを抑制し、優れた仕上面と寸法精度を実現。

荷重の伝達経路解析

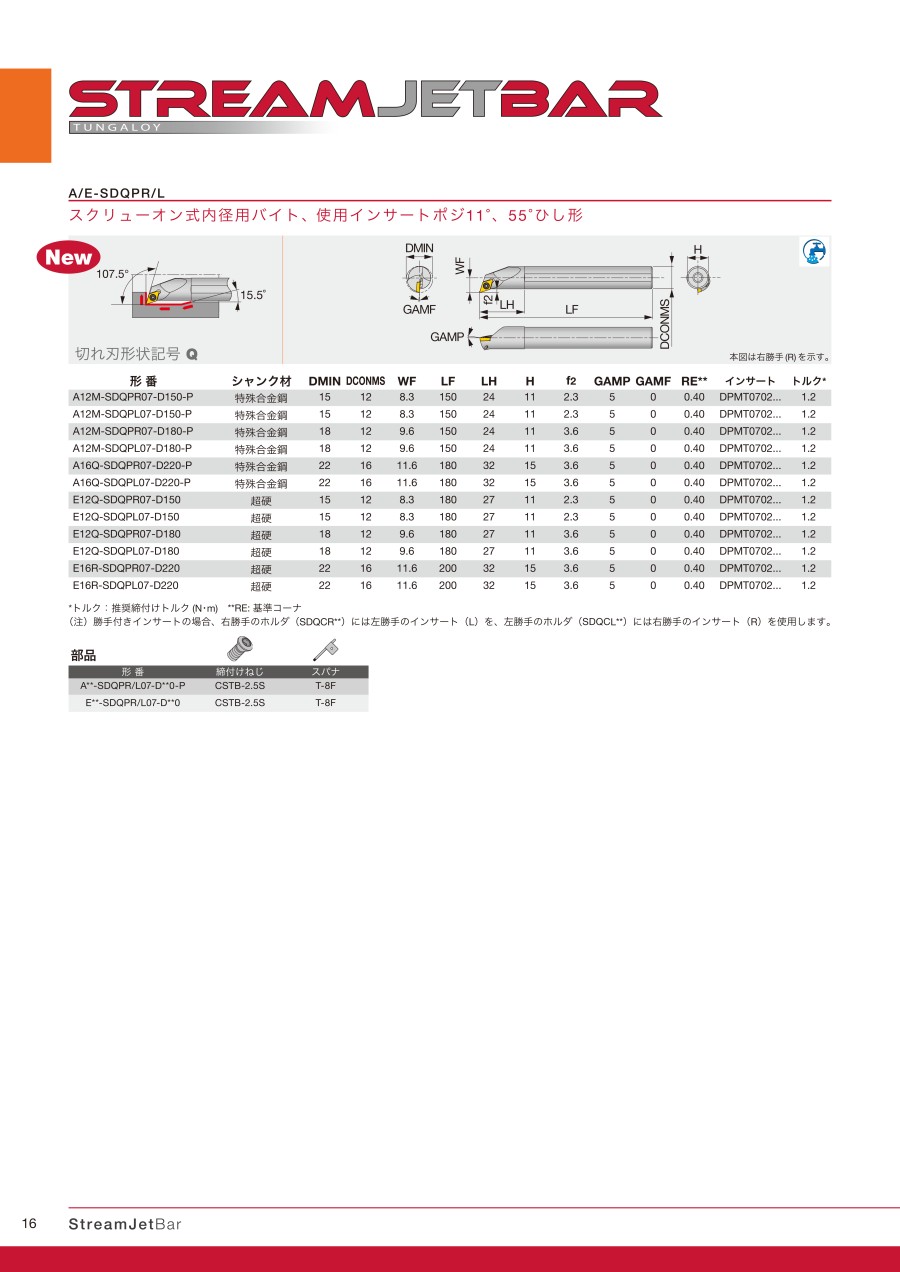

外形図

本図は右勝手（R）を示す。

切れ刃形状記号 Q

推奨切削条件

推奨切削条件表

切削条件時の注意

低炭素鋼、合金鋼： S10C、SCM415、SS400、SCr420Hなど。中炭素鋼、合金鋼： S45C、SCM440など。高炭素鋼、合金鋼： SNCM439など。
ステンレス鋼： SUS304、SUS316など。
普通鋳鉄： FC250など。ダクタイル鋳鉄： FCD450など。
Ni基合金： INCONEL718など。チタン合金： Ti-6Al-4Vなど。

選定サポート情報

部品

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
