タンガロイ

内径加工用バイト StreamJetBar SCLCR／L形

Name: 内径加工用バイト StreamJetBar SCLCR／L形
Brand: タンガロイ
SKU: 223000403745
Rating: 5 (3 reviews)

カタログ

通常単価(税別): 12,860円～205,578円

税込単価: 14,146円～226,136円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

ねじ止め式内径加工用工具アプローチ角：95° ポジタイプインサート使用。【特長】・切れ味の良いポジ...

詳細を確認

55.0

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

詳細を確認

よく一緒に見られています

タンガロイ

内径加工用バイト StreamJetBar STUPR／L形

通常価格(税別)： 12,860円 (税込価格：14,146円)

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ

ボーリングバーバイト STUPR／L形

通常価格(税別)： 13,290円 (税込価格：14,619円)

通常出荷日：在庫品1日目

未確定：候補が61型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

構造シミュレーションにより高剛性を追求しつつ、切りくず排出性を最大限に向上させた理想的な形状

小径加工において優れたパフォーマンスを発揮

最小加工径φ4.5mmからラインナップ
鋼（L/D≦3用）,超硬（L/D≦5用）シャンクを標準在庫
L：突出し長さD：シャンク径
突出し長さが調整可能なストレートシャンク仕様
ホルダはすべて内部給油対応
セッティングが容易な突き出し長さの調整目盛り付
ホルダ剛性がアップし, びびりを抑制
切りくず排出良好な独特なポケット形状
引き加工が可能な刃形（Z刃形）も在庫

内径加工用バイト StreamJetBar SCLCR／L形製品の基本仕様・特長1

様々な加工に対応可能

小型旋盤に取付け可能なスリーブを標準在庫
シールキャップ（別売オプション部品）で、ホースによる内部給油に対応可能
外部給油の場合も, 給油を妨げない段付形状

内径加工用バイト StreamJetBar SCLCR／L形製品の基本仕様・特長2

内径加工用バイト StreamJetBar SCLCR／L形製品の基本仕様・特長3

優れた切りくず処理と長寿命を実現

3次元ブレーカDS形、リード形W08ブレーカを採用
シャープエッジ仕様で切れ味良好
設定材種は, 汎用SH730, 非鉄用TH10を標準在庫既存のEPGT04やWBGT03タイプに
コーナR0.1を拡充

内径加工用バイト StreamJetBar SCLCR／L形製品の基本仕様・特長4

内径加工用バイト StreamJetBar SCLCR／L形製品の基本仕様・特長5

ホルダ剛性をアップさせ、たわみ・びびりを抑制

従来ホルダとの剛性比較（イメージ図）
刃先近傍まで断面積を最適化する事により、従来と比較し主分力方向の剛性を大幅に向上。
※荷重1000N（Vc=150m/min, ap=1.5mm, f=0.2mm/rev を想定）A16Q-STUPR13-D180

内径加工用バイト StreamJetBar SCLCR／L形製品の基本仕様・特長6

内径加工用バイト StreamJetBar SCLCR／L形製品の基本仕様・特長7

切りくず排出性に優れたポケット形状

切削性能

切りくず排出性に優れ、切りくずのかみ込みや絡みによる工具損傷を抑制。また、あわせて切りくずによるワークの損傷を抑制。

ストリームジェットバー
ポケット方向とクーラントにより、切りくず排出がしやすい。

従来品
切りくずが溜まりやすい。

可能な限り工具刃先へ油穴を近づけ、的確に切削油を供給する設計

油穴位置
全アイテム油穴付きで、刃先と油穴の距離を最小化（当社比1/2）。
油穴用ねじ※
油穴を使用しないときのために、切りくず進入防止ねじを設定（別売）。

※ネガタイプのみ

使いやすさの追求

仕様図

適用ねじ形番（ポジタイプのみ）:万が一の紛失時にも面倒な形番確認が不要。
調整目盛り:ホルダセット時の作業性向上。
ホルダ形番:ホルダ形番に最小加工径を表示。
※末尾三桁:最小加工径（例）-D140 14.00mm。
適用インサート形番:サイズ・逃げ角が一目で分かり、工具管理の簡素化。

超硬シャンク（超硬シャンク＋高剛性ヘッドにより更なる剛性アップと優れた切りくず排出性を実現）

超硬シャンク

鋼	超硬
L/D≦3	L/D≦5

L/Dの目安
※ L:突き出し長さ D:シャンク径
優れた切りくず排出性が切りくずかみ込みによるワーク傷を抑制。剛性アップによりびびりを抑制し、優れた仕上面と寸法精度を実現。

外形図

ねじ止め式でポジタイプインサートを使用したアプローチ角95度の内径加工用工具

※本図は右勝手Rを示す

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク幅

(mm)

シャンク材質

トラスココード

CADデータ有無

(2D/3D)

適合チップ

スパナ

基準コーナーR（ノーズR）

推奨締付けトルク

(N・m)

最小発注数量

03	左	5	3	4	80	3.8	-	鋼	700-2254	2D	CC**03X1...	T-6F	0.2	0.6	1個
03	右	5	3	4	80	3.8	-	鋼	700-2262	2D	CC**03X1...	T-6F	0.2	0.6	1個
03	左	6	3	5	80	4.8	-	鋼	700-2335	2D	CC**03X1...	T-6F	0.2	0.6	1個
03	右	6	3	5	80	4.8	-	鋼	700-2343	2D	CC**03X1...	T-6F	0.2	0.6	1個
04	左	7	3	6	90	5.75	-	鋼	700-2416	2D/3D	CC**04T1...	T-6F	0.2	0.6	1個
04	右	7	3	6	90	5.75	-	鋼	700-2424	2D/3D	CC**04T1...	T-6F	0.2	0.6	1個
04	左	8	3	7	90	6.75	-	鋼	700-2475	2D	CC**04T1...	T-6F	0.2	0.6	1個
04	右	8	3	7	90	6.75	-	鋼	700-2483	2D	CC**04T1...	T-6F	0.2	0.6	1個
06	左	10	3	8	100	7.5	-	鋼	349-6546	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	10	3	8	100	7.5	-	鋼	349-6554	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	12	3	10	80	9	-	鋼	700-2556	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	左	12	3	10	125	9	-	鋼	349-6686	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	12	3	10	125	9	-	鋼	349-6694	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	14	3	12	100	11	-	鋼	700-2611	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	16	3	12	100	11	-	鋼	700-2629	2D	CC**0602...	T-8F	0.4	1.2	1個
06	左	14	3	12	150	11	-	鋼	349-6848	2D	CC**0602...	T-8F	0.4	1.2	1個
06	左	16	3	12	150	11	-	鋼	700-2653	2D	CC**0602...	T-8F	0.4	1.2	1個
06	右	14	3	12	150	11	-	鋼	349-6856	2D	CC**0602...	T-8F	0.4	1.2	1個
06	右	16	3	12	150	11	-	鋼	700-2661	2D	CC**0602...	T-8F	0.4	1.2	1個
09	右	18	3	16	125	15	-	鋼	700-2777	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	右	20	3	16	125	15	-	鋼	700-2785	2D	CC**09T3...	T-15F	0.8	3	1個
09	左	18	3	16	180	15	-	鋼	349-7089	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	左	20	3	16	180	15	-	鋼	700-2815	2D	CC**09T3...	T-15F	0.8	3	1個
09	右	20	3	16	180	15	-	鋼	700-2823	2D	CC**09T3...	T-15F	0.8	3	1個
09	左	22	3	20	200	18	-	鋼	349-7330	2D	CC**09T3...	T-15F	0.8	3	1個
09	右	22	3	20	200	18	-	鋼	349-7348	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	左	27	3	25	250	23	-	鋼	349-7712	2D	CC**09T3...	T-15F	0.8	3	1個
09	右	27	3	25	250	23	-	鋼	349-7721	2D	CC**09T3...	T-15F	0.8	3	1個
03	左	5	5	4	90	3.8	-	超硬	701-2683	2D/3D	CC**03X1...	T-6F	0.2	0.6	1個
03	右	5	5	4	90	3.8	-	超硬	701-2691	2D/3D	CC**03X1...	T-6F	0.2	0.6	1個
03	左	6	5	5	90	4.8	-	超硬	701-2764	2D/3D	CC**03X1...	T-6F	0.2	0.6	1個
03	右	6	5	5	90	4.8	-	超硬	701-2772	2D/3D	CC**03X1...	T-6F	0.2	0.6	1個
04	左	7	5	6	100	5.75	-	超硬	701-2845	2D/3D	CC**04T1...	T-6F	0.2	0.6	1個
04	右	7	5	6	100	5.75	-	超硬	701-2853	2D/3D	CC**04T1...	T-6F	0.2	0.6	1個
04	左	8	5	7	100	6.75	7	超硬	701-2900	2D/3D	CC**04T1...	T-6F	0.2	0.6	1個
04	右	8	5	7	100	6.75	-	超硬	701-2918	2D/3D	CC**04T1...	T-6F	0.2	0.6	1個
06	右	10	5	8	90	7.5	-	超硬	349-8379	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	左	10	5	8	125	7.5	-	超硬	349-8409	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	10	5	8	125	7.5	-	超硬	349-8417	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	12	5	10	80	9	-	超硬	701-2985	2D	CC**0602...	T-8F	0.4	1.2	1個
06	右	12	5	10	100	9	-	超硬	701-3001	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	左	12	5	10	150	9	-	超硬	349-8565	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	12	5	10	150	9	-	超硬	349-8573	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	14	5	12	90	11	-	超硬	701-3078	2D	CC**0602...	T-8F	0.4	1.2	1個
06	右	16	5	12	90	11	-	超硬	701-3086	2D	CC**0602...	T-8F	0.4	1.2	1個
06	右	14	5	12	110	11	-	超硬	701-3132	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	16	5	12	110	11	-	超硬	701-3141	2D	CC**0602...	T-8F	0.4	1.2	1個
06	左	14	5	12	180	11	12	超硬	349-8735	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	左	16	5	12	180	11	-	超硬	701-3205	2D	CC**0602...	T-8F	0.4	1.2	1個
06	右	14	5	12	180	11	12	超硬	349-8743	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
06	右	16	5	12	180	11	-	超硬	701-3213	2D/3D	CC**0602...	T-8F	0.4	1.2	1個
09	右	18	5	16	100	15	-	超硬	701-3302	2D	CC**09T3...	T-15F	0.8	3	1個
09	右	20	5	16	100	15	16	超硬	701-3311	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	右	18	5	16	130	15	-	超硬	701-3361	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	右	20	5	16	130	15	-	超硬	701-3370	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	左	18	5	16	200	15	-	超硬	349-8948	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	左	20	5	16	200	15	16	超硬	701-3434	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	右	18	5	16	200	15	-	超硬	349-8956	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	右	20	5	16	200	15	-	超硬	701-3442	2D/3D	CC**09T3...	T-15F	0.8	3	1個
09	右	22	5	20	250	18	-	超硬	349-9138	2D/3D	CC**09T3...	T-15F	0.8	3	1個

通常単価(税別) (税込単価)	通常出荷日

12,860円 ( 14,146円 )	1日目
12,860円 ( 14,146円 )	1日目
12,885円 ( 14,174円 )	1日目
12,860円 ( 14,146円 )	在庫品1日目当日出荷可能
13,219円 ( 14,541円 )	1日目
13,244円 ( 14,568円 )	1日目
13,803円 ( 15,183円 )	1日目
13,829円 ( 15,212円 )	1日目
13,290円 ( 14,619円 )	1日目
13,315円 ( 14,647円 )	5日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	在庫品1日目当日出荷可能
13,315円 ( 14,647円 )	5日目
13,315円 ( 14,647円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,415円 ( 14,757円 )	1日目
13,290円 ( 14,619円 )	5日目
13,610円 ( 14,971円 )	1日目
13,610円 ( 14,971円 )	1日目
13,582円 ( 14,940円 )	1日目
13,610円 ( 14,971円 )	1日目
13,610円 ( 14,971円 )	1日目
17,678円 ( 19,446円 )	1日目
17,678円 ( 19,446円 )	1日目
18,333円 ( 20,166円 )	1日目
18,333円 ( 20,166円 )	1日目
37,387円 ( 41,126円 )	1日目
37,387円 ( 41,126円 )	1日目
37,387円 ( 41,126円 )	1日目
37,387円 ( 41,126円 )	1日目
38,409円 ( 42,250円 )	1日目
38,409円 ( 42,250円 )	5日目
39,792円 ( 43,771円 )	1日目
39,792円 ( 43,771円 )	1日目
40,157円 ( 44,173円 )	1日目
40,157円 ( 44,173円 )	1日目
40,157円 ( 44,173円 )	1日目
33,444円 ( 36,788円 )	1日目
47,896円 ( 52,686円 )	1日目
47,896円 ( 52,686円 )	1日目
47,896円 ( 52,686円 )	1日目
37,606円 ( 41,367円 )	1日目
37,606円 ( 41,367円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
58,125円 ( 63,938円 )	1日目
58,125円 ( 63,938円 )	1日目
84,230円 ( 92,653円 )	1日目
84,230円 ( 92,653円 )	1日目
84,230円 ( 92,653円 )	1日目
84,230円 ( 92,653円 )	1日目
84,230円 ( 92,653円 )	1日目
84,230円 ( 92,653円 )	1日目
128,503円 ( 141,353円 )	1日目

基本情報

基本情報

ねじ止め式内径加工用工具アプローチ角：95° ポジタイプインサート使用。
【特長】
・切れ味の良いポジタイプインサートを使用。小型インサートを使用できるので、小径の内径加工に最適。
【用途】
・内径加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

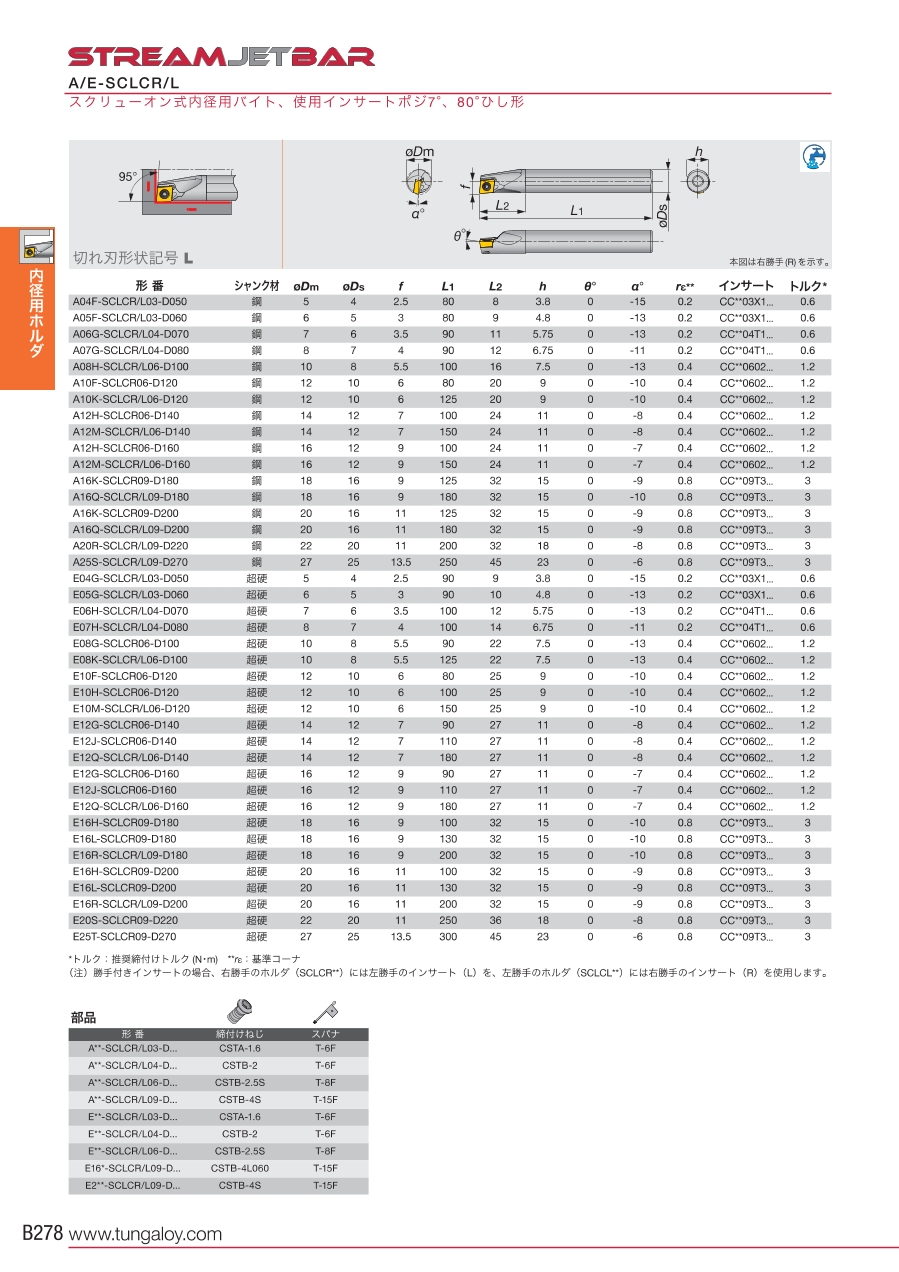

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

内径加工用バイト StreamJetBar SCLCR／L形のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

内径切削

満足度：5.02020/08/28

ホルダの剛性は問題無いです。深穴でもある程度綺麗に切削出来ます。ただし深穴の場合は芯の調整に要注意です。

1人が参考にしています。

内径加工

満足度：5.02019/02/03

小径深穴加工の際はチップの選定が必要です。キリコの詰まりが注意です。剛性は問題なしです。

1人が参考にしています。

内径加工

満足度：5.02018/11/22

モノ作りに挑戦している学生からのリクエストで購入。安価なろう付けバイトを使わせていましたが、スキルの違う複数人が使うとな...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品内径加工用バイト StreamJetBar SCLCR／L形	内径加工用バイト StreamJetBar PCLNR／L形	内径加工用バイト StreamJetBar PDUNR／L形	内径加工用バイト StreamJetBar PWLNR／L形	内径加工用バイト StreamJetBar STFPR／L形	内径加工用バイト StreamJetBar STUPR／L形
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	12,860円-	18,555円 -	25,196円 -	18,555円 -	13,290円 -	12,860円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	1日目	1日目	1日目〜	在庫品1日目〜
加工用途	内径・通し穴 / 端面・止まり穴	内径・通し穴 / 端面・止まり穴	内径・通し穴 / 倣い	内径・通し穴 / 端面・止まり穴	内径・通し穴 / 端面・止まり穴	内径・通し穴
適合チップ形状	C（80°ひし形）	C（80°ひし形）	D（55°ひし形）	W（六角形）	T（三角形）	T（三角形）
適合チップ逃げ角	ポジ7°（C）	ネガ0°（N）	ネガ0°（N）	ネガ0°（N）	ポジ11°（P）	ポジ11°（P）
切込み角	L：95°（オフセットあり）	L：95°（オフセットあり）	U：93°（オフセットあり）	L：95°（オフセットあり）	F：90°（オフセットあり）	U：93°（オフセットあり）
クランプ方式	スクリューオン(S)	ピンロック(P)	ピンロック(P)	ピンロック(P)	スクリューオン(S)	スクリューオン(S)
