タンガロイ

内径加工用バイト StreamJetBar STUPR／L形

Name: 内径加工用バイト StreamJetBar STUPR／L形
Brand: タンガロイ
SKU: 223000403846
Rating: 4 (2 reviews)

カタログ

通常単価(税別): 12,274円～165,509円

税込単価: 13,501円～182,060円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

ねじ止め式内径加工用工具アプローチ角：93° ポジタイプインサート使用。【特長】・切れ味の良いポジ...

詳細を確認

44.0

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

詳細を確認

よく一緒に見られています

タンガロイ

内径加工用バイト StreamJetBar SCLCR／L形

通常価格(税別)： 12,274円 (税込価格：13,501円)

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ

ボーリングバーバイト STUPR／L形

通常価格(税別)： 12,704円 (税込価格：13,974円)

通常出荷日：在庫品1日目

未確定：候補が72型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

構造シミュレーションにより高剛性を追求しつつ、切りくず排出性を最大限に向上させた理想的な形状

ホルダシャンク材質に特殊合金鋼を採用し,耐ビビり性を向上！

従来品に対して優れた加工面状態を提供可能！
工具寿命改善、加工能率改善、加工コスト改善を実現します！

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長1

ホルダの逃げ角や最小加工径の最適化により、切削抵抗低減！

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長2

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長3

新インサート形状、DPMTを採用！
これにより従来7度の逃げ角が11度となり、切削抵抗の低減を実現！

小径加工において、優れたパフォーマンスを発揮

最小加工径φ4.5mmからラインナップ
鋼,超硬シャンクを標準在庫
突出し長さが調整可能なストレートシャンク仕様
ホルダはすべて内部給油対応
セッティングが容易な突き出し長さの調整目盛り付
ホルダ剛性がアップし,びびりを抑制
切りくず排出良好な独特なポケット形状
引き加工が可能な刃形（Z刃形）も在庫

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長4

様々な加工に対応可能

小型旋盤に取付け可能なスリーブを標準在庫
シールキャップ（別売オプション部品）で、ホースによる内部給油に対応可能
外部給油の場合も,給油を妨げない段付形状

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長5

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長6

小径加工において、優れたパフォーマンスを発揮

リード形W08ブレーカを採用
シャープエッジ仕様で切れ味良好
設定材種は,汎用SH730,非鉄用TH10を標準在庫
既存のEPGT04やWBGT03タイプにコーナR0.1を拡充

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長7

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長8

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長9

ホルダ剛性をアップさせ、たわみ・びびりを抑制

従来ホルダとの剛性比較（イメージ図）
刃先近傍まで断面積を最適化する事により、従来と比較し主分力方向の剛性を大幅に向上。
※荷重1000N（Vc=150m/min,ap=1.5mm,f=0.2mm/revを想定）A16Q-STUPR13-D180

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長10

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長11

切りくず排出性に優れたポケット形状

切削性能

切りくず排出性に優れ、切りくずのかみ込みや絡みによる工具損傷を抑制。また、あわせて切りくずによるワークの損傷を抑制。

ストリームジェットバー

ポケット方向とクーラントにより、切りくず排出がしやすい。

従来品

切りくずが溜まりやすい。

可能な限り工具刃先へ油穴を近づけ、的確に切削油を供給する設計

油穴位置
全アイテム油穴付きで、刃先と油穴の距離を最小化（タンガロイ社比1/2）。
油穴用ねじ*
油穴を使用しないときのために、切りくず進入防止ねじを設定（別売）。
※ネガタイプのみ

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長14

工具寿命延長の実現

切削油の最適供給により、すくい面損傷と逃げ面摩耗の進行を抑制し、長寿命に寄与します。

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長15

使いやすさの追求

適用ねじ形番（ポジタイプのみ）：万が一の紛失時にも面倒な形番確認が不要。
調整目盛り：ホルダセット時の作業性向上。
ホルダ形番：ホルダ形番に最小加工径を表示。

※末尾三桁：最小加工径（例）-D140 14.00mm。

適用インサート形番：サイズ・逃げ角が一目で分かり、工具管理の簡素化。

超硬シャンク（超硬シャンク＋高剛性ヘッドにより更なる剛性アップと優れた切りくず排出性を実現）

鋼	超硬
L/D≦3	L/D≦5

L/Dの目安

※L：突き出し長さ D：シャンク径

優れた切りくず排出性が切りくずかみ込みによるワーク傷を抑制。剛性アップによりびびりを抑制し、優れた仕上面と寸法精度を実現。

クーラントスルー

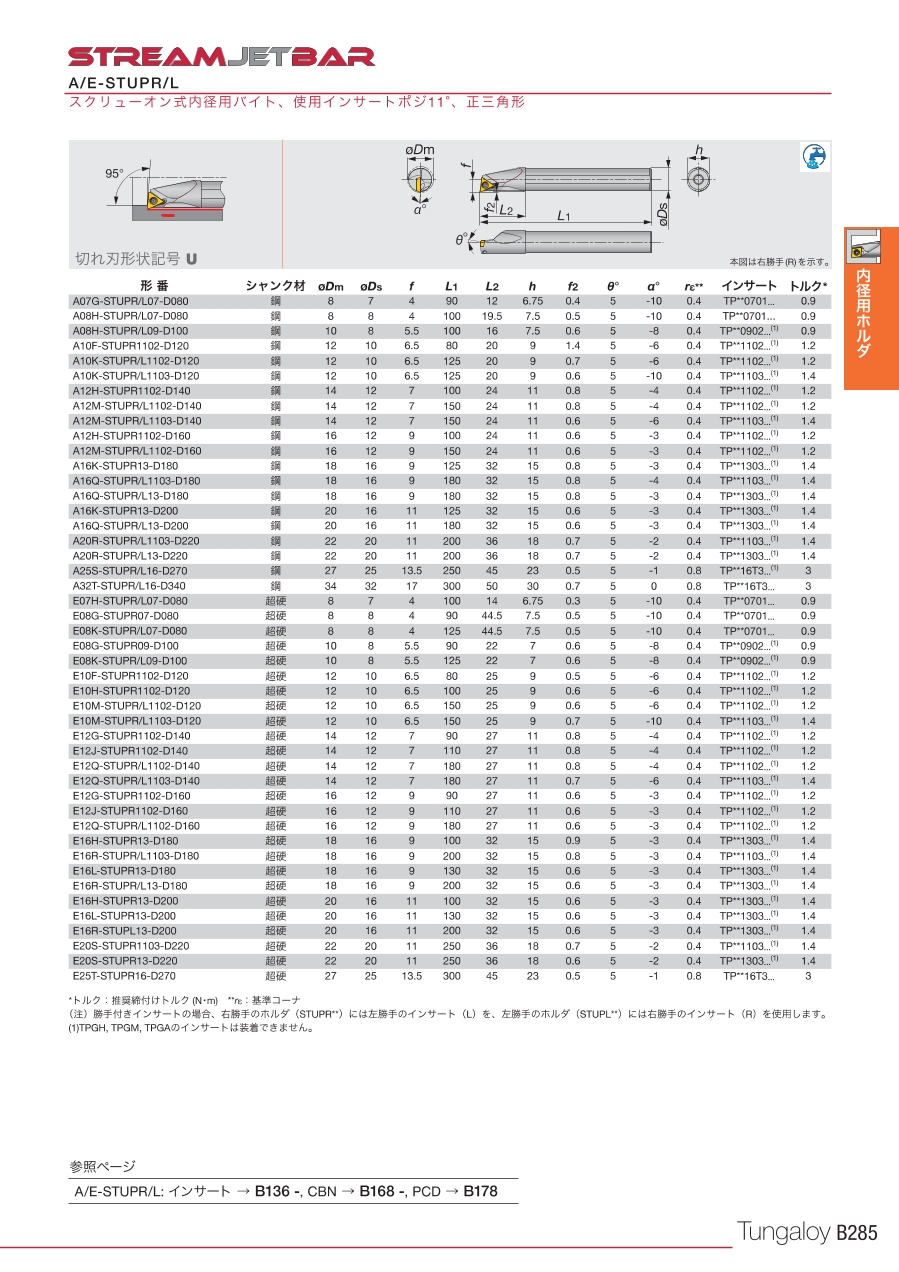

外形図

選定サポート情報

設定一覧

豊富なラインナップで多様なツーリングに対応

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク幅

(mm)

シャンク材質

トラスココード

CADデータ有無

(2D/3D)

適合チップ

スパナ

基準コーナーR（ノーズR）

推奨締付けトルク

(N・m)

最小発注数量

07	左	8	3	7	90	6.75	-	鋼	700-2491	2D/3D	TP**0701...	T-7F	0.4	0.9	1個
07	右	8	3	7	90	6.75	-	鋼	700-2505	2D/3D	TP**0701...	T-7F	0.4	0.9	1個
07	左	8	3	8	100	7.5	-	鋼	349-6627	2D/3D	TP**0701...	T-7F	0.4	0.9	1個
09	左	10	3	8	100	7.5	-	鋼	349-6635	2D/3D	TP**0902...	T-7F	0.4	0.9	1個
07	右	8	3	8	100	7.5	-	鋼	349-6643	2D/3D	TP**0701...	T-7F	0.4	0.9	1個
09	右	10	3	8	100	7.5	-	鋼	349-6651	2D/3D	TP**0902...	T-7F	0.4	0.9	1個
11	右	12	3	10	80	9	-	鋼	700-2564	2D	TP**1102...	T-8F	0.4	1.2	1個
11	左	12	3	10	125	9	-	鋼	349-6783	2D/3D	TP**1102...	T-8F	0.4	1.2	1個
11	左	12	3	10	125	9	-	鋼	349-6791	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
11	右	12	3	10	125	9	-	鋼	349-6805	2D/3D	TP**1102...	T-8F	0.4	1.2	1個
11	右	12	3	10	125	9	-	鋼	349-6813	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
11	右	14	3	12	100	11	-	鋼	700-2637	2D	TP**1102...	T-8F	0.4	1.2	1個
11	右	16	3	12	100	11	-	鋼	700-2645	2D	TP**1102...	T-8F	0.4	1.2	1個
11	左	14	3	12	150	11	-	鋼	349-6961	2D/3D	TP**1102...	T-8F	0.4	1.2	1個
11	左	16	3	12	150	11	-	鋼	700-2734	2D	TP**1102...	T-8F	0.4	1.2	1個
11	左	14	3	12	150	11	-	鋼	349-6970	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
11	右	14	3	12	150	11	-	鋼	349-6988	2D/3D	TP**1102...	T-8F	0.4	1.2	1個
11	右	16	3	12	150	11	-	鋼	700-2742	2D	TP**1102...	T-8F	0.4	1.2	1個
11	右	14	3	12	150	11	-	鋼	349-6996	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
13	右	18	3	16	125	15	-	鋼	700-2793	2D	TP**1303...	T-9F	0.4	1.4	1個
13	右	20	3	16	125	15	-	鋼	700-2807	2D	TP**1303...	T-9F	0.4	1.4	1個
13	左	18	3	16	180	15	-	鋼	349-7224	2D/3D	TP**1303...	T-9F	0.4	1.4	1個
13	左	20	3	16	180	15	-	鋼	700-2874	2D	TP**1303...	T-9F	0.4	1.4	1個
11	左	18	3	16	180	15	-	鋼	349-7216	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
13	右	18	3	16	180	15	-	鋼	349-7241	2D/3D	TP**1303...	T-9F	0.4	1.4	1個
13	右	20	3	16	180	15	-	鋼	700-2882	2D	TP**1303...	T-9F	0.4	1.4	1個
11	右	18	3	16	180	15	-	鋼	349-7232	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
13	左	22	3	20	200	18	-	鋼	349-7461	2D/3D	TP**1303...	T-9F	0.4	1.4	1個
11	左	22	3	20	200	18	-	鋼	349-7453	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
13	右	22	3	20	200	18	-	鋼	349-7488	2D/3D	TP**1303...	T-9F	0.4	1.4	1個
11	右	22	3	20	200	18	-	鋼	349-7470	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
16	左	27	3	25	250	23	-	鋼	349-7836	2D/3D	TP**16T3...	T-15F	0.8	3	1個
16	右	27	3	25	250	23	-	鋼	349-7844	2D/3D	TP**16T3...	T-15F	0.8	3	1個
16	左	34	3	32	300	30	-	鋼	349-8131	2D/3D	TP**16T3...	T-15F	0.8	3	1個
16	右	34	3	32	300	30	-	鋼	349-8140	2D/3D	TP**16T3...	T-15F	0.8	3	1個
07	左	8	5	7	100	6.75	-	超硬	701-2926	2D/3D	TP**0701...	T-7F	0.4	0.9	1個
07	右	8	5	7	100	6.75	-	超硬	701-2934	2D/3D	TP**0701...	T-7F	0.4	0.9	1個
07	右	8	5	8	90	7.5	-	超硬	349-8387	2D	TP**0701...	T-7F	0.4	0.9	1個
09	右	10	5	8	90	7	-	超硬	349-8395	2D/3D	TP**0902...	T-7F	0.4	0.9	1個
07	左	8	5	8	125	7.5	-	超硬	349-8484	2D/3D	TP**0701...	T-7F	0.4	0.9	1個
09	左	10	5	8	125	7	-	超硬	349-8492	2D/3D	TP**0902...	T-7F	0.4	0.9	1個
07	右	8	5	8	125	7.5	-	超硬	349-8506	2D/3D	TP**0701...	T-7F	0.4	0.9	1個
09	右	10	5	8	125	7	-	超硬	349-8514	2D/3D	TP**0902...	T-7F	0.4	0.9	1個
11	右	12	5	10	80	9	-	超硬	701-2993	2D	TP**1102...	T-8F	0.4	1.2	1個
11	右	12	5	10	100	9	-	超硬	349-8557	2D	TP**1102...	T-8F	0.4	1.2	1個
11	左	12	5	10	150	9	-	超硬	349-8662	2D	TP**1102...	T-8F	0.4	1.2	1個
11	左	12	5	10	150	9	-	超硬	349-8671	2D	TP**1103...	T-9F	0.4	1.4	1個
11	右	12	5	10	150	9	-	超硬	349-8689	2D	TP**1102...	T-8F	0.4	1.2	1個
11	右	12	5	10	150	9	-	超硬	349-8697	2D	TP**1103...	T-9F	0.4	1.4	1個
11	右	14	5	12	90	11	-	超硬	701-3116	2D	TP**1102...	T-8F	0.4	1.2	1個
11	右	16	5	12	90	11	-	超硬	701-3124	2D	TP**1102...	T-8F	0.4	1.2	1個
11	右	14	5	12	110	11	-	超硬	349-8727	2D	TP**1102...	T-8F	0.4	1.2	1個
11	右	16	5	12	110	11	-	超硬	701-3191	2D	TP**1102...	T-8F	0.4	1.2	1個
11	左	14	5	12	180	11	-	超硬	349-8859	2D/3D	TP**1102...	T-8F	0.4	1.2	1個
11	左	16	5	12	180	11	12	超硬	701-3281	2D	TP**1102...	T-8F	0.4	1.2	1個
11	左	14	5	12	180	11	-	超硬	349-8867	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
11	右	14	5	12	180	11	-	超硬	349-8875	2D/3D	TP**1102...	T-8F	0.4	1.2	1個
11	右	16	5	12	180	11	-	超硬	701-3299	2D	TP**1102...	T-8F	0.4	1.2	1個
11	右	14	5	12	180	11	-	超硬	349-8883	2D/3D	TP**1103...	T-9F	0.4	1.4	1個
13	右	18	5	16	100	15	-	超硬	701-3345	2D/3D	TP**1303...	T-9F	0.4	1.4	1個

通常単価(税別) (税込単価)	通常出荷日

12,274円 ( 13,501円 )	1日目
12,298円 ( 13,528円 )	1日目
12,298円 ( 13,528円 )	1日目
12,704円 ( 13,974円 )	1日目
12,274円 ( 13,501円 )	1日目
12,728円 ( 14,001円 )	5日目
12,728円 ( 14,001円 )	在庫品1日目当日出荷可能
12,728円 ( 14,001円 )	1日目
12,704円 ( 13,974円 )	1日目
12,704円 ( 13,974円 )	5日目
12,704円 ( 13,974円 )	1日目
12,704円 ( 13,974円 )	1日目
12,704円 ( 13,974円 )	1日目
12,704円 ( 13,974円 )	1日目
12,704円 ( 13,974円 )	1日目
12,704円 ( 13,974円 )	1日目
12,704円 ( 13,974円 )	1日目
12,728円 ( 14,001円 )	1日目
12,728円 ( 14,001円 )	5日目
13,023円 ( 14,325円 )	1日目
12,997円 ( 14,297円 )	1日目
12,997円 ( 14,297円 )	1日目
13,023円 ( 14,325円 )	1日目
12,997円 ( 14,297円 )	1日目
13,128円 ( 14,441円 )	1日目
12,997円 ( 14,297円 )	1日目
13,023円 ( 14,325円 )	1日目
16,946円 ( 18,641円 )	在庫品1日目当日出荷可能
16,946円 ( 18,641円 )	1日目
16,946円 ( 18,641円 )	5日目
17,110円 ( 18,821円 )	1日目
17,529円 ( 19,282円 )	1日目
17,529円 ( 19,282円 )	1日目
21,761円 ( 23,937円 )	1日目
21,761円 ( 23,937円 )	1日目
32,200円 ( 35,420円 )	1日目
32,200円 ( 35,420円 )	1日目
32,200円 ( 35,420円 )	1日目
34,605円 ( 38,066円 )	1日目
32,200円 ( 35,420円 )	1日目
34,605円 ( 38,066円 )	1日目
32,200円 ( 35,420円 )	1日目
34,605円 ( 38,066円 )	1日目
29,136円 ( 32,050円 )	1日目
39,935円 ( 43,929円 )	1日目
39,935円 ( 43,929円 )	1日目
39,935円 ( 43,929円 )	1日目
39,935円 ( 43,929円 )	1日目
39,935円 ( 43,929円 )	1日目
31,325円 ( 34,458円 )	1日目
31,325円 ( 34,458円 )	1日目
44,676円 ( 49,144円 )	1日目
44,676円 ( 49,144円 )	1日目
44,676円 ( 49,144円 )	1日目
44,676円 ( 49,144円 )	1日目
44,676円 ( 49,144円 )	1日目
44,676円 ( 49,144円 )	1日目
44,676円 ( 49,144円 )	1日目
44,676円 ( 49,144円 )	1日目
46,875円 ( 51,563円 )	1日目

基本情報

基本情報

ねじ止め式内径加工用工具アプローチ角：93° ポジタイプインサート使用。
【特長】
・切れ味の良いポジタイプインサートを使用。小型インサートを使用できるので、小径の内径加工に最適。
【用途】
・内径加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

内径加工用バイト StreamJetBar STUPR／L形のレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

工具

満足度：3.02023/02/09

この商品は自社の工具の一つとして購入しました。普段あまり行うことのない内径切削が発生しましたのでその加工に使用しました。...もっと読む

0人が参考にしています。

普段使い

満足度：5.02018/07/31

注文してからすぐに商品が届きました。使用しても特に問題はなく使用できました。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品内径加工用バイト StreamJetBar STUPR／L形	内径加工用バイト StreamJetBar PCLNR／L形	内径加工用バイト StreamJetBar SCLCR／L形	内径加工用バイト StreamJetBar PDUNR／L形	内径加工用バイト StreamJetBar PWLNR／L形	内径加工用バイト StreamJetBar STFPR／L形
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	12,274円-	17,749円 -	12,274円 -	24,097円 -	17,749円 -	12,704円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目	1日目	在庫品1日目〜
加工用途	内径・通し穴	内径・通し穴 / 端面・止まり穴	内径・通し穴 / 端面・止まり穴	内径・通し穴 / 倣い	内径・通し穴 / 端面・止まり穴	内径・通し穴 / 端面・止まり穴
適合チップ形状	T（三角形）	C（80°ひし形）	C（80°ひし形）	D（55°ひし形）	W（六角形）	T（三角形）
適合チップ逃げ角	ポジ11°（P）	ネガ0°（N）	ポジ7°（C）	ネガ0°（N）	ネガ0°（N）	ポジ11°（P）
切込み角	U：93°（オフセットあり）	L：95°（オフセットあり）	L：95°（オフセットあり）	U：93°（オフセットあり）	L：95°（オフセットあり）	F：90°（オフセットあり）
クランプ方式	スクリューオン(S)	ピンロック(P)	スクリューオン(S)	ピンロック(P)	ピンロック(P)	スクリューオン(S)
