内径・倣い加工用バイト StreamJetBar SDUCR／L形
- 通常単価(税別)
- 13,290円～128,503円
- 税込単価
- 14,619円～141,353円
ねじ止め式 内径、倣い加工用工具 アプローチ角：93° ポジタイプインサート使用。【特長】・切れ味の良...
詳細を確認- ホルダ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
構造シミュレーションにより高剛性を追求しつつ、切りくず排出性を最大限に向上させた理想的な形状
ホルダシャンク材質に特殊合金鋼を採用し, 耐ビビり性を向上
- 従来品に対して優れた加工面状態を提供可能！
- 工具寿命改善、加工能率改善、加工コスト改善を実現します
ホルダの逃げ角や最小加工径の最適化により、切削抵抗低減
小径加工において、優れたパフォーマンスを発揮
- 最小加工径φ4.5mmからラインナップ
- 鋼, 超硬シャンクを標準在庫
- 突出し長さが調整可能なストレートシャンク仕様
- ホルダはすべて内部給油対応
- セッティングが容易な突き出し長さの調整目盛り付
- ホルダ剛性がアップし, びびりを抑制
- 切りくず排出良好な独特なポケット形状
- 引き加工が可能な刃形（Z刃形）も在庫
様々な加工に対応可能
- 小型旋盤に取付け可能なスリーブを標準在庫
- シールキャップ（別売オプション部品）で、ホースによる内部給油に対応可能
- 外部給油の場合も, 給油を妨げない段付形状
小径加工において、優れたパフォーマンスを発揮
- リード形W08ブレーカを採用
- シャープエッジ仕様で切れ味良好
- 設定材種は, 汎用SH730, 非鉄用TH10を標準在庫
- 既存のEPGT04やWBGT03タイプにコーナR0.1を拡充
ホルダ剛性をアップさせ、たわみ・びびりを抑制
従来ホルダとの剛性比較（イメージ図）刃先近傍まで断面積を最適化する事により、従来と比較し主分力方向の剛性を大幅に向上。
※荷重1000N（Vc=150m/min,ap=1.5mm,f=0.2mm/revを想定）A16Q-STUPR13-D180
切りくず排出性に優れたポケット形状
切削性能
切りくず排出性に優れ、切りくずのかみ込みや絡みによる工具損傷を抑制。 また、あわせて切りくずによるワークの損傷を抑制。
ストリームジェットバー
ポケット方向とクーラントにより、切りくず排出がしやすい。
従来品
切りくずが溜まりやすい。可能な限り工具刃先へ油穴を近づけ、的確に切削油を供給する設計
全アイテム油穴付きで、刃先と油穴の距離を最小化（当社比1/2）。
油穴用ねじ*
油穴を使用しないときのために、切りくず進入防止ねじを設定（別売）。
※ネガタイプのみ
工具寿命延長の実現
切削油の最適供給により、すくい面損傷と逃げ面摩耗の進行を抑制し、長寿命に寄与します。
使いやすさの追求
仕様図
- 適用ねじ形番（ポジタイプのみ）：万が一の紛失時にも面倒な形番確認が不要。
- 調整目盛り：ホルダセット時の作業性向上。
- ホルダ形番：ホルダ形番に最小加工径を表示。
- ※ 末尾三桁：最小加工径（例）-D140 14.00mm。
- 適用インサート形番：サイズ・逃げ角が一目で分かり、工具管理の簡素化。
超硬シャンク
| 鋼 | 超硬 |
|---|---|
| L/D≦3 | L/D≦5 |
- L/Dの目安
- ※ L：突き出し長さ D：シャンク径
- 優れた切りくず排出性が切りくずかみ込みによるワーク傷を抑制。 剛性アップによりびびりを抑制し、優れた仕上面と寸法精度を実現。
クーラントスルー
性能・試験情報
加工事例
外形図
※本図は右勝手Rを示す
選定サポート情報
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,290円 ( 14,619円 ) | 1日目 |
13,315円 ( 14,647円 ) | 1日目 |
13,290円 ( 14,619円 ) | 1日目 |
13,290円 ( 14,619円 ) | 1日目 |
13,582円 ( 14,940円 ) | 1日目 |
13,610円 ( 14,971円 ) | 1日目 |
17,678円 ( 19,446円 ) | 1日目 |
17,712円 ( 19,483円 ) | 1日目 |
18,333円 ( 20,166円 ) | 1日目 |
18,333円 ( 20,166円 ) | 1日目 |
47,896円 ( 52,686円 ) | 1日目 |
47,896円 ( 52,686円 ) | 1日目 |
47,896円 ( 52,686円 ) | 1日目 |
53,584円 ( 58,942円 ) | 1日目 |
53,584円 ( 58,942円 ) | 1日目 |
53,584円 ( 58,942円 ) | 1日目 |
84,230円 ( 92,653円 ) | 1日目 |
84,230円 ( 92,653円 ) | 1日目 |
84,230円 ( 92,653円 ) | 1日目 |
128,503円 ( 141,353円 ) | 1日目 |
詳細情報
基本情報
ねじ止め式 内径、倣い加工用工具 アプローチ角：93° ポジタイプインサート使用。
【特長】
・切れ味の良いポジタイプインサートを使用。小型インサートを使用できるので、小径の内径加工に最適。
【用途】
・内径、倣い加工用。
ご注意
- ホルダ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

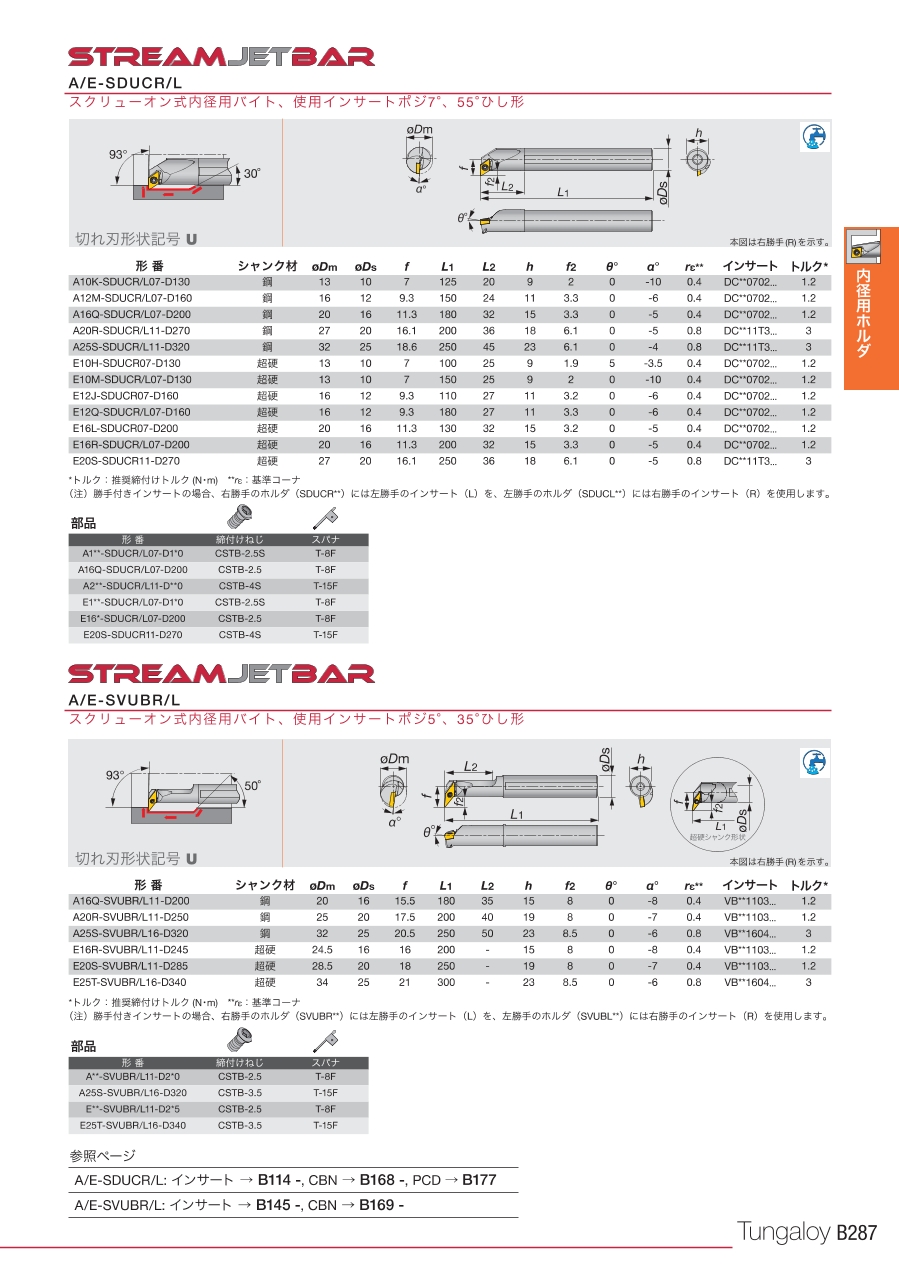

カタログ
