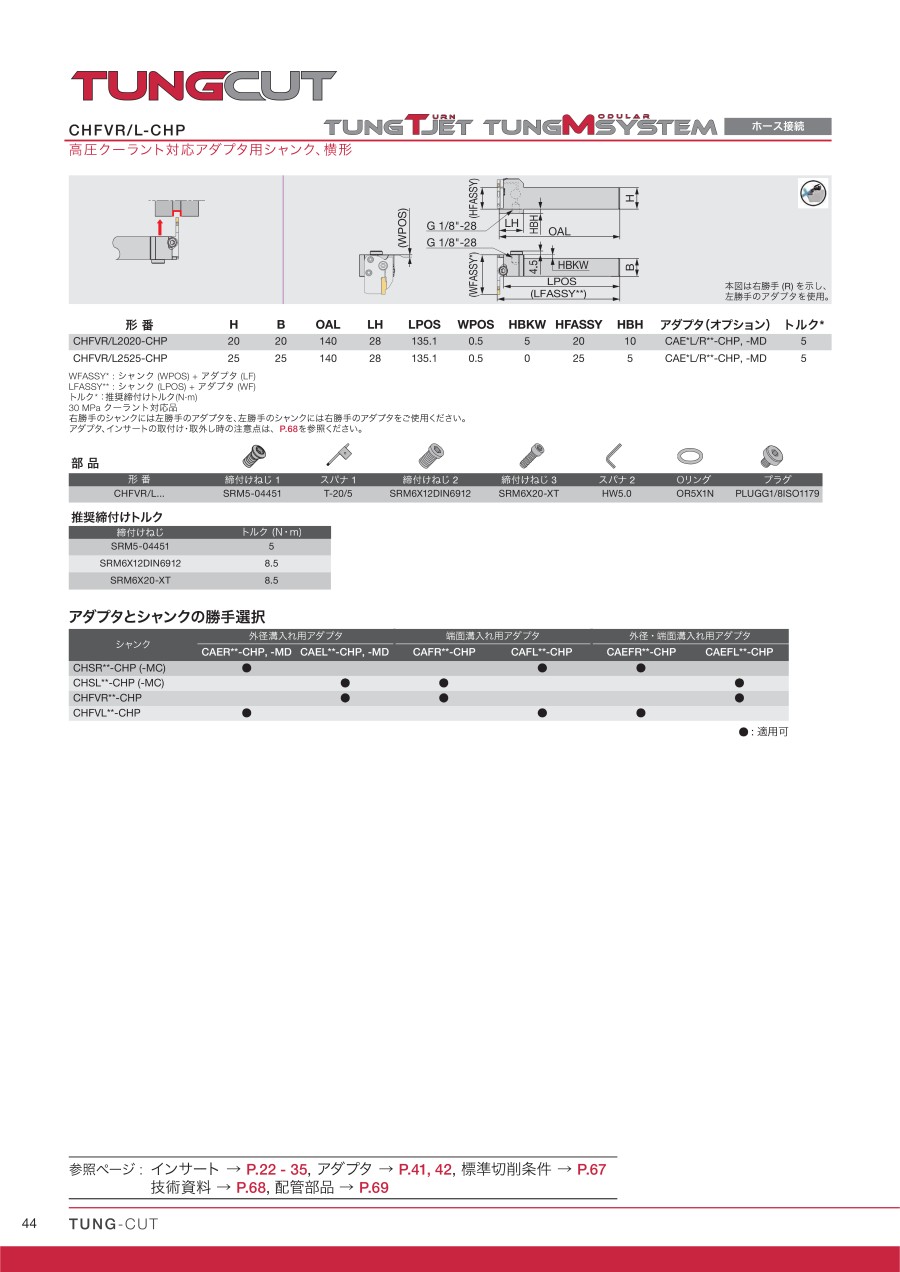

高圧クーラント対応アダプタ用シャンク、横型 CHFVR/L-CHP

製品特長・仕様

CHFVR/L-CHP

高圧クーラント対応アダプタ用シャンク、横形

外形図

本図は右勝手（R） を示し、左勝手のアダプタを使用。

推奨切削条件

推奨切削条件表

外径溝入れ/ 横送り/ ぬすみ/ 突切り

選定サポート情報

部品

推奨締付けトルク

アダプタとシャンクの勝手選択

● : 適用可

注意・禁止事項

CHPタイプアダプタ、インサートの取付け・取外し時の注意点

インサートの取付け

4 本すべてのスクリューを取外し、Oリングがしっかりと取付けられていることを確認する。

アダプタを取付け、ボトムクランプ用スクリュー2 本を締め付ける。

インサートを挿入し、中央の固定用スクリューを締め付ける。

斜め挿入用のロングスクリューを締め付ける。

（4）→（3）の順番で取付けを行うと、インサートのクランプが不安定になる可能性があります。

インサートの取外し

斜め挿入用ロングスクリューを先に緩める。

中央の固定用スクリューを緩め、インサートを取外す。

斜め挿入用インサートのみを外しても、インサートが取外せない場合があります。

※各部品は本体購入時に組み込まれています。

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
