三菱マテリアル

GYシリーズ PSC 50°ぬすみ加工用ホルダ

GYシリーズ PSC 50°ぬすみ加工用ホルダ
通常単価(税別)
58,801円～70,230円
税込単価
64,681円～77,253円
通常出荷日：2日目

【特長】・外径・ぬすみ加工に対応し、溝入れ深さは最大3種類、全100種類以上のモジュラーブレードから、...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

GYシリーズ既存モジュラーブレードが搭載可能
刃幅や溝入れ深さの選択が豊富で、様々な加工に対応可能

GYシリーズ PSC 50°ぬすみ加工用ホルダ 製品の基本仕様・特長-1

推奨最大クーラント圧 : 1Mpa

GYシリーズ PSC 50°ぬすみ加工用ホルダ 製品の基本仕様・特長-2

取付けサイズ DCONMS
PSC40, PSC50, PSC63

性能・試験情報

炭素鋼S45C 横送り加工 仕上げ面比較

GYシリーズは突出しが短いモジュラーブレードを使用することで、特に横送り加工時に優れた剛性を発揮する。

GYシリーズ PSC 50°ぬすみ加工用ホルダ 炭素鋼S45C　横送り加工　仕上げ面比較

＜切削条件＞
被削材 : S45C φ150mm
刃 幅 : 3mm
切削速度 : vc = 180m/min
加工形態 : 横送り加工  湿式切削  外部給油（クーラント圧 1.0Mpa）

PSC取付繰返し精度

工具交換時の繰返し精度が3軸ともに±2μm以下を実現しました。

GYシリーズ PSC 50°ぬすみ加工用ホルダ PSC取付繰返し精度

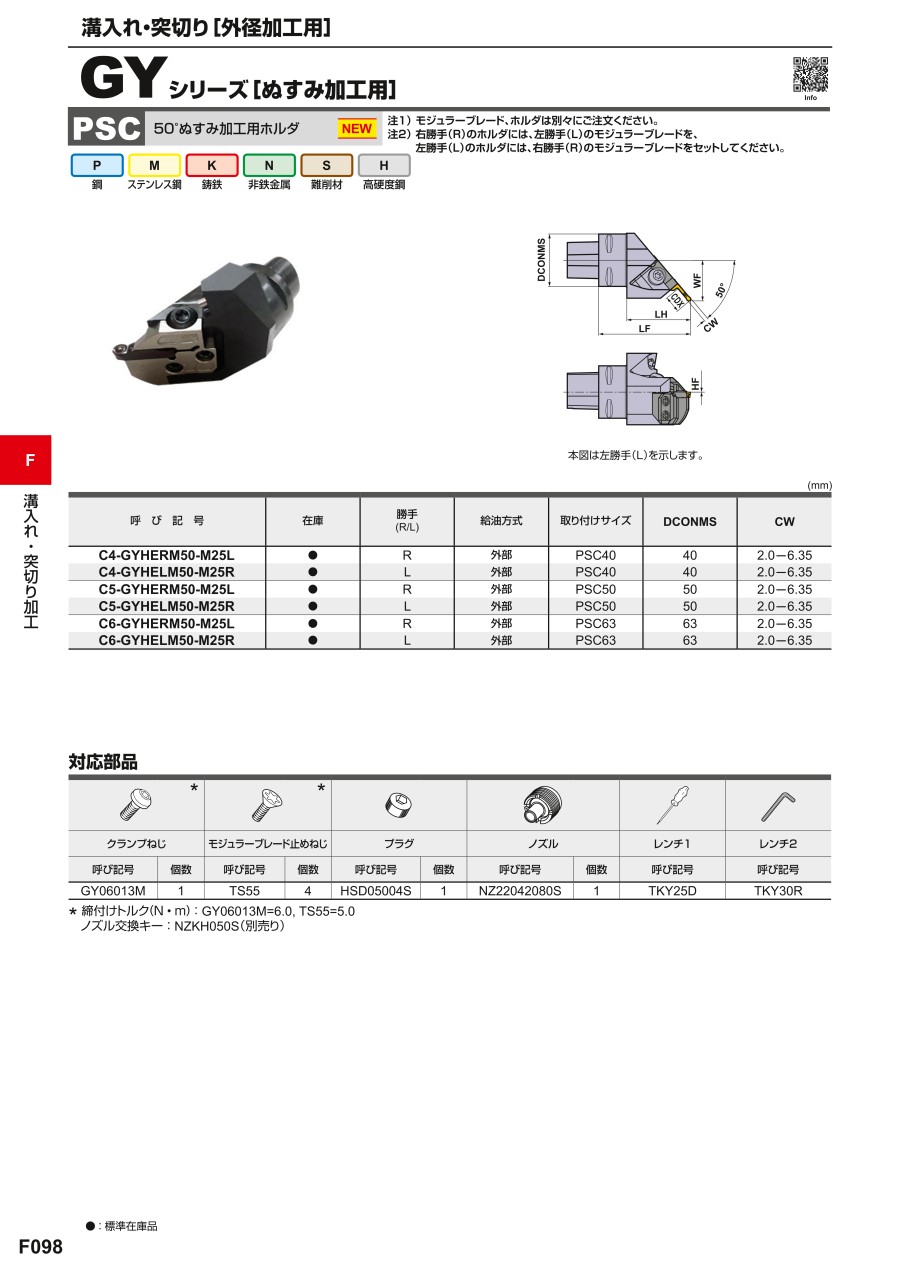

外形図

GYシリーズ PSC 50°ぬすみ加工用ホルダ 外形図

本図は左勝手（L）を示します。

推奨切削条件

適用被削材

GYシリーズ PSC 50°ぬすみ加工用ホルダ 適用被削材

選定サポート情報

対応部品

GYシリーズ PSC 50°ぬすみ加工用ホルダ 対応部品

* 締付けトルク（N・m） : GY06013M=6.0, TS55=5.0
   ノズル交換キー : NZKH050S（別売り）

注意・禁止事項

右勝手（R）のホルダには、左勝手（L）のモジュラーブレードを、左勝手（L）のホルダには、右勝手（R）のモジュラーブレードをセットしてください。

型番リスト

表示件数
  • 1
    • 型番
    C4-GYHELM50-M25R
    C4-GYHERM50-M25L
    C5-GYHELM50-M25R
    C5-GYHERM50-M25L
    C6-GYHELM50-M25R
    C6-GYHERM50-M25L

    勝手

    頭部

    (mm)

    刃先距離

    (mm)

    適合モジュラーブレード

    		最小発注数量
    右
    48.0、48.2、48.4、48.6、48.7、48.8
    30.6、30.8、31.0、31.4、31.8、32.4
    GYM25RC-〇〇
    1個
    左
    48.0、48.2、48.4、48.6、48.7、48.8
    30.6、30.8、31.0、31.4、31.8、32.4
    GYM25LC-〇〇
    1個
    右
    48.0、48.2、48.4、48.6、48.7、48.8
    32.6、32.8、33.0、33.4、33.8、34.4
    GYM25RC-〇〇
    1個
    左
    48.0、48.2、48.4、48.6、48.7、48.8
    32.6、32.8、33.0、33.4、33.8、34.4
    GYM25LC-〇〇
    1個
    右
    46.0、46.2、46.4、46.6、46.7、46.8
    39.6、39.8、40.0、40.4、40.8、41.4
    GYM25RC-〇〇
    1個
    左
    46.0、46.2、46.4、46.6、46.7、46.8
    39.6、39.8、40.0、40.4、40.8、41.4
    GYM25LC-〇〇
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    58,801円
    ( 64,681円 )
    2日目
    58,801円
    ( 64,681円 )
    2日目
    64,483円
    ( 70,931円 )
    2日目
    64,483円
    ( 70,931円 )
    2日目
    70,230円
    ( 77,253円 )
    2日目
    70,230円
    ( 77,253円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・外径・ぬすみ加工に対応し、溝入れ深さは最大3種類、全100種類以上のモジュラーブレードから、さまざまな加工にあったモジュラーブレードの選択が可能。例えば横送り加工では、溝入れ深さの短いモジュラーブレードを選択することで、剛性が高く、びびり振動を抑制
    ・効率的かつ的確に切削油剤を刃先に供給できるよう、本体装着クーラントノズルは任意の角度約±10°に調整が可能
    ・工具交換時の繰り返し精度±2マイクロメートルを実現、工具交換も容易

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    GYシリーズ PSC 50°ぬすみ加工用ホルダのレビュー
    この商品のレビューはありません
