タンガロイ

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし
通常単価(税別)
11,427円
税込単価
12,570円
通常出荷日：1日目

抜群の工具操作性と加工精度を実現したヘッド交換式工具。【特長】・ヘッドサイズの統一化・優れた繰り返し位...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

よく一緒に見られています

スクリューオン式ヘッド専用シャンク

タンガロイ

スクリューオン式ヘッド専用シャンク
通常価格(税別)： 21,091円 (税込価格：23,200円)

通常出荷日：1 日目

よく一緒に見られています

高圧クーラント対応スクリューオン式ヘッド QR12-SCLCL-CHP

タンガロイ

高圧クーラント対応スクリューオン式ヘッド QR12-SCLCL-CHP
通常価格(税別)： 39,450円 (税込価格：43,395円)

通常出荷日：1 日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

シャンクを機上に設置したまま、ヘッド交換のみで段取替えが可能です。

スクリューオン式ヘッド専用シャンク、高圧クーラント対応 特長1

ヘッド交換式工具は、ヘッド脱着時の繰り返し位置精度がz軸、x軸とも5μm以下を示し、高精度な加工が可能です。

実加工前後の刃先位置の変化量*

*刃先位置変化量：各測定値と初期刃先位置（=0）の差



X方向

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 特長2
  • インサート：DCGT11T302FN-JS SH725
  • 被削材：S45C
  • 切削速度：Vc=100m/min
  • 送り：0.07mm/rev
  • 切込み：ap=1.0mm
  • 加工形態：外径切削加工
  • 切削油：湿式

Z方向

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 特長3

機械に合わせたシャンク長さのラインナップにより、多くの機械に対応が可能です。
同一のカップリング形状のため、ヘッドの共有化が可能です。

スクリューオン式ヘッド専用シャンク、高圧クーラント対応 特長4

ヘッド取付けねじを外すことで容易に脱着ができ、スムーズな工具交換が可能です。
独自のカップリング形状により、良好な刃先位置精度を実現します。

スクリューオン式ヘッド専用シャンク、高圧クーラント対応 特長5

性能・試験情報

ヘッド脱着時の刃先変動量

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 性能試験情報1

工具セットアップ時間の合計

60～75%交換時間を削減

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 性能試験情報4

ヘッド交換式工具／一体式工具［内部給油（ホース接続）］／一体式工具［外部給油または内部給油（ダイレクト接続）］

外形図

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 外形図2

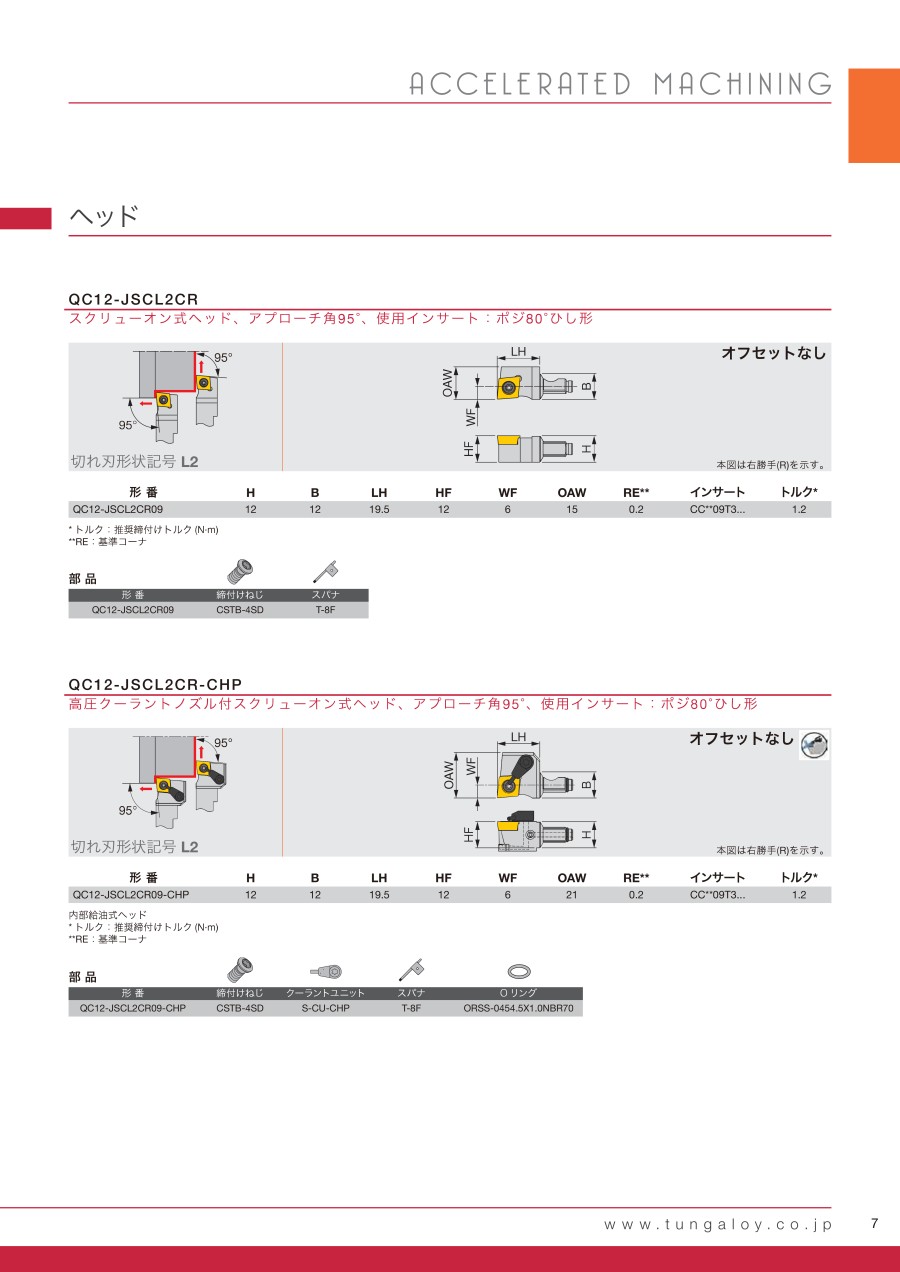

QC12-JSCL2CR09

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 外形図3

QC12-JSDJ2CR07／QC12-JSDJ2CR11

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 外形図1

QC12-JSVJ2BR11

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 外形図4

QC12-JSWL2XR04

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 外形図5

QC12-JSDJ2XR07

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 外形図6

QC12-JSVJ2XR09

本図はすべて右勝手（R）を示す。

選定サポート情報

部品

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 選定サポート情報1
スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 選定サポート情報2
スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 選定サポート情報3

QC12-JSWL2XR04／QC12-JSDJ2XR07

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 選定サポート情報4

QC12-JSVJ2XR09

スクリューオン式ヘッド、アプローチ角93°/95°、オフセットなし 選定サポート情報5

型番リスト

表示件数
  • 1
    • 型番
    QC12-JSCL2CR09
    QC12-JSDJ2CR07
    QC12-JSDJ2CR11
    QC12-JSDJ2XR07
    QC12-JSVJ2BR11
    QC12-JSVJ2XR09
    QC12-JSWL2XR04

    加工用途

    適合チップ形状

    適合チップ逃げ角

    適合チップ切れ刃長

    切込み角

    全長

    (mm)

    適合チップ

    クランプねじ

    スパナ

    推奨締付けトルク

    (N・ｍ)

    		最小発注数量
    外径 / 端面
    C（80°ひし形）
    ポジ7°（C）
    09
    L：95°（オフセットあり）
    19.5
    CC□□09T3□□
    CSTB-4SD
    T-8F
    1.2
    1個
    外径 / 端面 / 倣い
    D（55°ひし形）
    ポジ7°（C）
    07
    J：93°（オフセットあり）
    19.5
    DC□□0702□□
    CSTB-2.5
    T-8F
    1.2
    1個
    外径 / 端面 / 倣い
    D（55°ひし形）
    ポジ7°（C）
    11
    J：93°（オフセットあり）
    19.5
    DC□□11T3□□
    CSTB-4SD
    T-8F
    1.2
    1個
    外径 / 端面 / 倣い
    ISO規格外
    -
    07
    J：93°（オフセットあり）
    19.5
    DXGU0703□□L□□
    SR34-514
    T-7F
    0.9
    1個
    外径 / 端面 / 倣い
    V（35°ひし形）
    ポジ5°（B）
    11
    J：93°（オフセットあり）
    22
    VB□□1103□□
    CSTB-2.5
    T-8F
    1.2
    1個
    外径 / 端面 / 倣い
    ISO規格外
    -
    09
    J：93°（オフセットあり）
    19.5
    VXGU09T2□□L□□
    SR34-508
    T-7F
    0.9
    1個
    外径 / 端面
    ISO規格外
    -
    04
    L：95°（オフセットあり）
    19.5
    WXGU0403□□L□□
    SR34-514
    T-7F
    0.9
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,427円
    ( 12,570円 )
    1日目
    11,427円
    ( 12,570円 )
    1日目
    11,427円
    ( 12,570円 )
    1日目
    11,427円
    ( 12,570円 )
    1日目
    11,427円
    ( 12,570円 )
    1日目
    11,427円
    ( 12,570円 )
    1日目
    11,427円
    ( 12,570円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    抜群の工具操作性と加工精度を実現したヘッド交換式工具。
    【特長】
    ・ヘッドサイズの統一化
    ・優れた繰り返し位置精度
    ・ヘッド交換式工具は高剛性なカップリング形状により、一体式工具と同等の安定した加工が可能です
    ・機械にあったシャンク長さを選択可能
    ・独自のカップリング形状
    ・ヘッド交換式工具によりインサート交換および段取替えの作業効率を大幅に改善！

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
