サンドビック

コロミル４９０カッター

カタログ

通常単価(税別): 65,710円～287,070円

税込単価: 72,281円～315,777円

通常出荷日：1日目～3日目

驚異的性能の肩削り正面フライスカッター●幅広い適用範囲正面フライスから肩削り、溝加工、コンタリングまで...

カッタ本体には、チップは付属しておりません。

よく一緒に見られています

サンドビック

通常出荷日：1 日目～

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

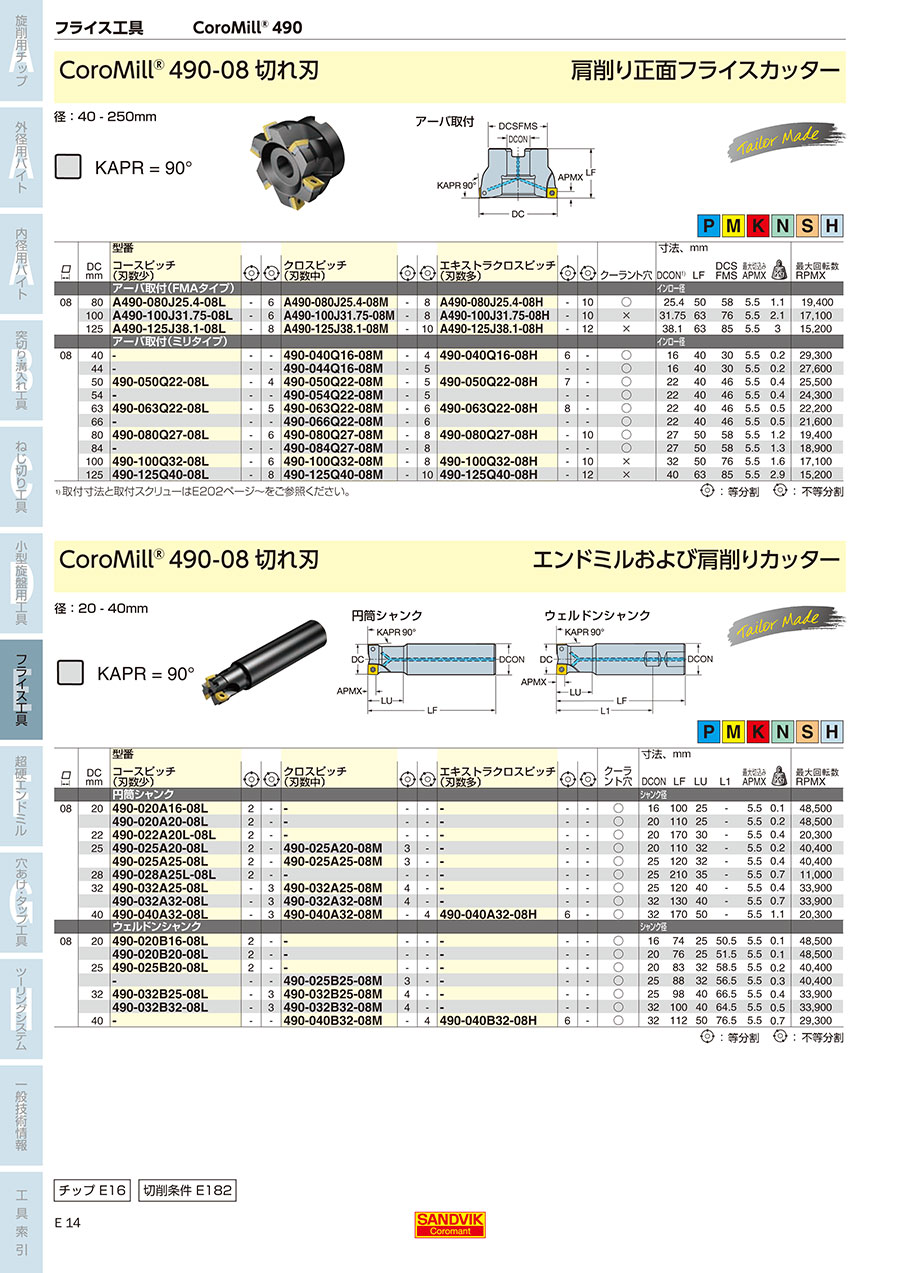

カタログ

商品情報

製品特長・仕様

オーバーサイズカッターも導入（φ44・φ54・φ66・φ84mm）

ショルダー加工でワークや治具への近接性が高まります。

外形図

アーバ取付

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

推奨刃当り送り

推奨切削速度

加工条件：
正面フライスカッター径
25mm 切削幅10mm

1）コロマント被削材分類

適用被削材

P M K N S H

選定サポート情報

工具バリエーション

CoroMill^® 490	最大切込み	種類
CoroMill^® 490-08 切れ刃	5.5mm	円筒シャンク, アーバ取付ウエルドンシャンク Coromant Capto^® HSK, コロマントEH
CoroMill^® 490-14 切れ刃	10mm	円筒シャンク, アーバ取付 Coromant Capto^®

CoroMill^® 490-08, -14切れ刃用部品

コロミル４９０カッター CoroMillR 490-08, -14切れ刃用部品図

コロミル４９０カッター CoroMillR 490-08, -14切れ刃用部品表

1）別途注文品です。

※注）DC50-54mmのうち下記型番のみシム・シムスクリュー・レンチが必要です。

アーバ取付スクリュー

カッター径（DC）がサイズ08：54mm, 14：127mm以上の場合は、クーラントスルーのアーバ取付スクリューはありません。
1）別途注文品です。
2）カッター本体に付属される標準スクリューは、CoroMill^®490 専用です。

型番リスト

表示件数

型番

刃径 D

(φ)

仕上げ区分

シャンク径 (d)

(mm)

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

最大回転数nmax

詳細タイプ

クーラント

質量

(kg)

トラスココード

仕様

チップサイズ

(mm)

刃配布

プログラム長さ

(mm)

RoHS2（10物質）?

最小発注数量

40	粗・中粗加工	16	6	5.5	29300	アーバ取付	クーラントセンタースルー	0.2	-	エキストラクロスピッチ(刃数多)	8	不等分割	40	-	1個
40	粗・中粗加工	16	4	5.5	29300	アーバ取付	クーラントセンタースルー	0.2	608-7736	クロスピッチ(刃数中)	8	不等分割	40	-	1個
44	粗・中粗加工	16	5	5.5	27600	アーバ取付	クーラントセンタースルー	0.2	-	クロスピッチ(刃数中)	8	不等分割	40	-	1個
50	粗・中粗加工	22	7	5.5	25500	アーバ取付	クーラントセンタースルー	0.4	359-4327	エキストラクロスピッチ(刃数多)	8	等分割	40	対応	1個
50	仕上げ加工	22	4	5.5	25500	アーバ取付	クーラントセンタースルー	0.4	362-5788	コースピッチ(刃数少)	8	不等分割	40	対応	1個
50	粗・中粗加工	22	5	5.5	25500	アーバ取付	クーラントセンタースルー	0.4	359-4335	クロスピッチ(刃数中)	8	不等分割	40	対応	1個
50	粗・中粗加工	22	5	10	22400	アーバ取付	クーラントセンタースルー	0.3	606-7727	エキストラクロスピッチ(刃数多)	14	等分割	40	対応	1個
50	粗・中粗加工	22	4	10	13700	アーバ取付	クーラントセンタースルー	0.3	606-7735	クロスピッチ(刃数中)	14	不等分割	40	対応	1個
54	粗・中粗加工	22	5	5.5	24300	アーバ取付	クーラントセンタースルー	0.4	359-4343	クロスピッチ(刃数中)	8	不等分割	40	対応	1個
54	粗・中粗加工	22	4	10	13000	アーバ取付	クーラントセンタースルー	0.3	-	クロスピッチ(刃数中)	14	不等分割	40	-	1個
63	粗・中粗加工	22	8	5.5	22200	アーバ取付	クーラントセンタースルー	0.5	359-4351	エキストラクロスピッチ(刃数多)	8	等分割	40	対応	1個
63	仕上げ加工	22	5	5.5	22200	アーバ取付	クーラントセンタースルー	0.5	362-5796	コースピッチ(刃数少)	8	不等分割	40	対応	1個
63	粗・中粗加工	22	6	5.5	22200	アーバ取付	クーラントセンタースルー	0.5	359-4360	クロスピッチ(刃数中)	8	不等分割	40	対応	1個
63	粗・中粗加工	22	6	10	11700	アーバ取付	クーラントセンタースルー	0.4	-	エキストラクロスピッチ(刃数多)	14	不等分割	40	-	1個
63	粗・中粗加工	22	5	10	11700	アーバ取付	クーラントセンタースルー	0.4	606-7743	クロスピッチ(刃数中)	14	不等分割	40	対応	1個
66	粗・中粗加工	22	6	5.5	21600	アーバ取付	クーラントセンタースルー	0.5	-	クロスピッチ(刃数中)	8	等分割	40	-	1個
66	粗・中粗加工	22	5	10	11400	アーバ取付	クーラントセンタースルー	0.4	-	クロスピッチ(刃数中)	14	不等分割	40	-	1個
80	粗・中粗加工	27	10	5.5	19400	アーバ取付	クーラントセンタースルー	1.2	-	エキストラクロスピッチ(刃数多)	8	不等分割	50	-	1個
80	仕上げ加工	27	6	5.5	19400	アーバ取付	クーラントセンタースルー	1.2	-	コースピッチ(刃数少)	8	等分割	50	-	1個
80	粗・中粗加工	27	8	5.5	19400	アーバ取付	クーラントセンタースルー	1.2	-	クロスピッチ(刃数中)	8	不等分割	50	-	1個
80	粗・中粗加工	27	8	10	10100	アーバ取付	クーラントセンタースルー	1	562-1631	エキストラクロスピッチ(刃数多)	14	不等分割	50	-	1個
80	粗・中粗加工	27	6	10	10100	アーバ取付	クーラントセンタースルー	1	606-7751	クロスピッチ(刃数中)	14	不等分割	50	対応	1個
84	粗・中粗加工	27	8	5.5	18900	アーバ取付	クーラントセンタースルー	1.3	-	クロスピッチ(刃数中)	8	不等分割	50	-	1個
84	粗・中粗加工	27	6	10	9800	アーバ取付	クーラントセンタースルー	1.1	-	クロスピッチ(刃数中)	14	不等分割	50	-	1個
100	粗・中粗加工	32	10	5.5	17100	アーバ取付	クーラントなし	1.6	-	エキストラクロスピッチ(刃数多)	8	不等分割	50	-	1個
100	仕上げ加工	32	6	5.5	17100	アーバ取付	クーラントなし	1.6	-	コースピッチ(刃数少)	8	等分割	50	-	1個
100	粗・中粗加工	32	8	5.5	17100	アーバ取付	クーラントなし	1.6	-	クロスピッチ(刃数中)	8	不等分割	50	-	1個
100	粗・中粗加工	32	10	10	8900	アーバ取付	クーラントセンタースルー	1.4	-	エキストラクロスピッチ(刃数多)	14	不等分割	50	-	1個
100	仕上げ加工	32	5	10	8900	アーバ取付	クーラントセンタースルー	1.4	-	コースピッチ(刃数少)	14	等分割	50	-	1個
100	粗・中粗加工	32	7	10	8900	アーバ取付	クーラントセンタースルー	1.4	608-7744	クロスピッチ(刃数中)	14	不等分割	50	-	1個
125	粗・中粗加工	40	12	5.5	15200	アーバ取付	クーラントなし	2.9	-	エキストラクロスピッチ(刃数多)	8	不等分割	63	-	1個
125	仕上げ加工	40	8	5.5	15200	アーバ取付	クーラントなし	2.9	-	コースピッチ(刃数少)	8	不等分割	63	-	1個
125	粗・中粗加工	40	10	5.5	15200	アーバ取付	クーラントなし	2.9	-	クロスピッチ(刃数中)	8	不等分割	63	-	1個
125	粗・中粗加工	40	12	10	7800	アーバ取付	クーラントセンタースルー	2.6	-	エキストラクロスピッチ(刃数多)	14	不等分割	63	-	1個
125	仕上げ加工	40	6	10	7800	アーバ取付	クーラントセンタースルー	2.6	-	コースピッチ(刃数少)	14	不等分割	63	-	1個
125	粗・中粗加工	40	8	10	7800	アーバ取付	クーラントセンタースルー	2.6	-	クロスピッチ(刃数中)	14	等分割	63	-	1個
160	粗・中粗加工	40	15	10	6800	アーバ取付	クーラントなし	4.4	-	エキストラクロスピッチ(刃数多)	14	不等分割	63	-	1個
160	仕上げ加工	40	8	10	6800	アーバ取付	クーラントなし	4.4	606-7760	コースピッチ(刃数少)	14	不等分割	63	対応	1個
160	粗・中粗加工	40	12	10	6800	アーバ取付	クーラントなし	4.4	-	クロスピッチ(刃数中)	14	不等分割	63	-	1個
200	仕上げ加工	60	10	10	6000	アーバ取付	クーラントなし	7.4	-	コースピッチ(刃数少)	14	不等分割	63	-	1個
200	粗・中粗加工	60	16	10	6000	アーバ取付	クーラントなし	7.4	-	クロスピッチ(刃数中)	14	不等分割	63	-	1個
250	仕上げ加工	60	12	10	5300	アーバ取付	クーラントなし	11.3	-	コースピッチ(刃数少)	14	不等分割	63	-	1個
80	粗・中粗加工	25.4	8	10	10100	アーバ取付(FMA タイプ)	クーラントセンタースルー	0.9	-	エキストラクロスピッチ(刃数多)	14	不等分割	50	-	1個
100	粗・中粗加工	31.75	8	5.5	17100	アーバ取付( FMA タイプ)	クーラントなし	2.1	362-6113	クロスピッチ(刃数中)	8	不等分割	63	対応	1個
100	粗・中粗加工	31.75	10	10	8900	アーバ取付(FMA タイプ)	クーラントセンタースルー	1.9	-	エキストラクロスピッチ(刃数多)	14	不等分割	63	-	1個
125	仕上げ加工	38.1	8	5.5	15200	アーバ取付( FMA タイプ)	クーラントなし	3	362-6121	コースピッチ(刃数少)	8	不等分割	63	対応	1個
160	粗・中粗加工	50.8	12	10	6800	アーバ取付(FMA タイプ)	クーラントなし	5	608-9275	クロスピッチ(刃数中)	14	不等分割	63	-	1個
200	粗・中粗加工	47.62	16	10	6000	アーバ取付(FMA タイプ)	クーラントなし	8.2	-	クロスピッチ(刃数中)	14	等分割	63	-	1個

通常単価(税別) (税込単価)	通常出荷日

78,765円 ( 86,642円 )	3日目
65,710円 ( 72,281円 )	3日目
74,067円 ( 81,474円 )	3日目
95,803円 ( 105,383円 )	1日目
82,206円 ( 90,427円 )	1日目
86,707円 ( 95,378円 )	1日目
91,204円 ( 100,324円 )	1日目
80,609円 ( 88,670円 )	1日目
86,707円 ( 95,378円 )	1日目
82,342円 ( 90,576円 )	3日目
113,009円 ( 124,310円 )	1日目
99,209円 ( 109,130円 )	1日目
104,010円 ( 114,411円 )	1日目
112,377円 ( 123,615円 )	3日目
99,111円 ( 109,022円 )	1日目
106,247円 ( 116,872円 )	3日目
101,241円 ( 111,365円 )	3日目
136,896円 ( 150,586円 )	3日目
118,506円 ( 130,357円 )	3日目
127,700円 ( 140,470円 )	3日目
127,553円 ( 140,308円 )	1日目
111,011円 ( 122,112円 )	1日目
127,700円 ( 140,470円 )	1日目
113,398円 ( 124,738円 )	1日目
160,392円 ( 176,431円 )	3日目
131,787円 ( 144,966円 )	3日目
151,198円 ( 166,318円 )	3日目
159,370円 ( 175,307円 )	3日目
99,530円 ( 109,483円 )	3日目
119,823円 ( 131,805円 )	3日目
203,299円 ( 223,629円 )	1日目
205,465円 ( 226,012円 )	3日目
194,105円 ( 213,516円 )	3日目
213,515円 ( 234,867円 )	3日目
148,132円 ( 162,945円 )	3日目
166,000円 ( 182,600円 )	2日目
256,422円 ( 282,064円 )	1日目
177,000円 ( 194,700円 )	1日目
223,731円 ( 246,104円 )	3日目
248,841円 ( 273,725円 )	3日目
287,070円 ( 315,777円 )	3日目
275,833円 ( 303,416円 )	3日目
134,852円 ( 148,337円 )	3日目
148,016円 ( 162,818円 )	1日目
159,370円 ( 175,307円 )	3日目
180,019円 ( 198,021円 )	1日目
211,623円 ( 232,785円 )	3日目
287,070円 ( 315,777円 )	3日目

詳細情報

基本情報

基本情報

驚異的性能の肩削り正面フライスカッター
●幅広い適用範囲
正面フライスから肩削り、溝加工、コンタリングまで対応
オーバーサイズカッター導入で近接性も向上
●驚異の高生産性
高剛性ボディにより高い切削条件を実現
チップシートがフラットなため、高いチップ取付け剛性
●抜群の加工精度
シャープなチップにより、低抵抗・高精度
底面、側面ともに高精度に加工
●GC4330、GC4340
汎用性の高いCoroMill® 490に最適な鋼加工用CVD材種
Inveio®コーティングが高い摩耗性と長い工具寿命を実現

ご注意

カッタ本体には、チップは付属しておりません。
