タンガロイ

ねじ止め式直角肩加工用カッタ TPTN12

カタログ |

通常単価(税別): 42,495円～108,072円

税込単価: 46,745円～118,879円

通常出荷日：1日目

【特長】・工具径：Φ50～125mm。・ボアタイプ。・三角形両面インサート使用。・セレーション付きも選...

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

6コーナの経済性と曲線切れ刃による広い加工領域と良好な切れ味で圧倒的なコストパフォーマンスを実現する肩削りカッタ

革新的なインサート形状が生産性を向上！
高能率加工
2サイズのインサートで従来品に比べより多い刃数、大きな切込みを実現！

広い加工領域
曲線インクリネーションによって、高切込み領域ではこれまでにない切りくず排出性、低切込み領域ではポジカッタ同等の切削抵抗を実現！

高い経済性
高精度プレス技術によって高い加工面・壁面品位を保ちつつ最高のコストパフォーマンスを発揮！

多彩なインサートラインナップ

性能・試験情報

切削抵抗の比較

カッタ：TPTN12M050B22.0R04（φDc=50mm,z=4）
インサート：TNMU120708PER-MJ/AH3135,TNMU120708PER-NMJ/AH3135
被削材：S55C（180HB）
切削速度：Vc=150m/min
刃当り送り：fz=0.15mm/t
切込み：ap=2.5,5mm
切削幅：ae=30mm
刃数：2枚
切削油：乾式
使用機械：立形M/C,BT50

MJインサートは低切込み領域でポジインサート以上の切れ味を発揮。NMJインサートは高切込み領域でもポジインサート以下の抵抗を達成！

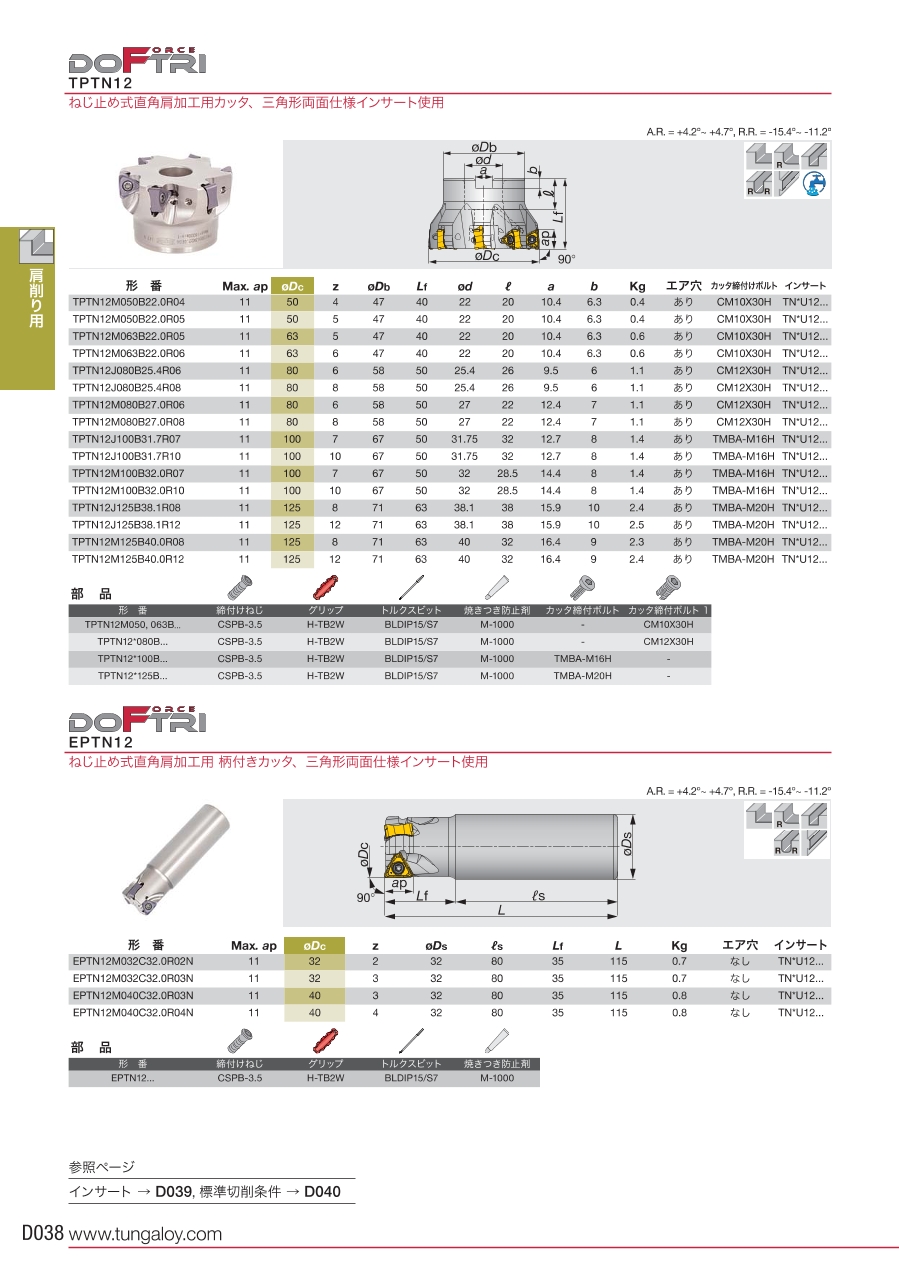

外形図

TPTN12
ねじ止め式直角肩加工用カッタ、三角形両面仕様インサート使用

GAMP = +4.2°～ +4.7°, GAMF = -15.4°～ -11.2°

使用方法・使用事例

使用事例

加工事例 12サイズ

推奨切削条件

推奨切削条件表

標準切削条件　12サイズ

NMJブレーカの使用時は切りくず厚みが下表の数値を超えないようにご注意ください。

型番	切りくず厚み（mm）
TNMU120708PER-NMJ	<0.2

注意・禁止事項

使用上の注意

12サイズニック付きインサート
隣り合ったポケットでは、A面とB面を交互に取り付けます。下図のように、赤色部分のニックはA面とB面とで幅が異なるので、取付け方向が容易に判別できます。

このような加工面になった場合、インサートの取り付けをご確認下さい。

赤色部は、非対称形状

奇数刃の場合のインサート取付け例

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

寸法 Φd

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

寸法 ΦDb

(mm)

カッタ締付けボルト

最小発注数量

80	50	6	25.4	26	6	9.5	58	CM12X30H	1個
80	50	8	25.4	26	6	9.5	58	CM12X30H	1個
100	50	7	31.75	32	8	12.7	67	TMBA-M16H	1個
100	50	10	31.75	32	8	12.7	67	TMBA-M16H	1個
125	63	8	38.1	38	10	15.9	71	TMBA-M20H	1個
125	63	12	38.1	38	10	15.9	71	TMBA-M20H	1個
50	40	4	22	20	6.3	10.4	47	CM10X30H	1個
50	40	5	22	20	6.3	10.4	47	CM10X30H	1個
63	40	5	22	20	6.3	10.4	47	CM10X30H	1個
63	40	6	22	20	6.3	10.4	47	CM10X30H	1個
80	50	6	27	22	7	12.4	58	CM12X30H	1個
80	50	8	27	22	7	12.4	58	CM12X30H	1個
100	50	7	32	28.5	8	14.4	67	TMBA-M16H	1個
100	50	10	32	28.5	8	14.4	67	TMBA-M16H	1個
125	63	8	40	32	9	16.4	71	TMBA-M20H	1個
125	63	12	40	32	9	16.4	71	TMBA-M20H	1個

通常単価(税別) (税込単価)	通常出荷日

56,294円 ( 61,923円 )	1日目
63,821円 ( 70,203円 )	1日目
62,493円 ( 68,742円 )	1日目
75,345円 ( 82,880円 )	1日目
86,161円 ( 94,777円 )	1日目
108,072円 ( 118,879円 )	1日目
42,495円 ( 46,745円 )	1日目
45,774円 ( 50,351円 )	1日目
48,687円 ( 53,556円 )	1日目
52,078円 ( 57,286円 )	1日目
56,294円 ( 61,923円 )	1日目
63,821円 ( 70,203円 )	1日目
62,493円 ( 68,742円 )	1日目
75,345円 ( 82,880円 )	1日目
86,161円 ( 94,777円 )	1日目
108,072円 ( 118,879円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・工具径：Φ50～125mm。
・ボアタイプ。
・三角形両面インサート使用。
・セレーション付きも選択可能。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ねじ止め式直角肩加工用カッタ TPTN12のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ねじ止め式直角肩加工用カッタ TPTN12	ねじ止め式小径直角肩加工用柄付きカッタ EPTN12	ねじ止め式小径直角肩加工用柄付きカッタ EPAV06	ねじ止め式直角肩荒加工用柄付きカッタ EPTC16形	ねじ止め式直角肩加工用正面フライスカッタ TPTC16形	超多刃仕様ねじ止め式直角肩加工用柄付きカッタ EPO05
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	42,495円-	29,932円 -	18,982円 -	44,321円 -	38,252円 -	25,340円 -
通常出荷日	1日目	1日目	1日目〜	1日目	1日目	1日目
加工用途	側面 / 溝	平面 / 側面 / 溝	平面 / 側面 / 溝 / 傾斜切り込み / バーチカル	側面 / 溝	側面 / 溝	平面 / 溝
最大切り込み深さ (Ad)(mm)	11	11	6	16	16	4
適合インサート	TN*U12	TN*U12	AVGT06**	TC*T16○○○	TC*T16○○○	SDMT050204PN-MJ SDHT050204FN-AJ
CADデータ有無(2D/3D)	2D／3D	2D／3D	2D／3D	2D／3D	2D／3D	2D/3D
