サンドビック

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃

カタログ

通常単価(税別): 35,887円～264,595円

税込単価: 39,476円～291,055円

通常出荷日：1日目～9日目

【特長】・迷ったらこの工具。幅広い適用範囲と高性能工具径：Φ9.7～200mm・従来品より20%低動力...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カッタ本体には、チップは付属しておりません。

よく一緒に見られています

サンドビック

通常出荷日：1 日目～

未確定：候補が154型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

CoroMill^® 390-07切れ刃

小径エンドミルと鋼フライス加工用材種の組み合わせで生産性向上

工具径：9.7～40mm
円筒シャンク、Coromant Capto^®、ヘッド交換式モジュラーシステムコロマントEHの3種類
耐熱性を向上させたボディにより本体の変形を低減

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃 CoroMillR 390-07切れ刃

特長

耐熱性を向上させたボディにより本体の変形を低減
新材種GC1130との組み合わせにより鋼加工で最高の性能を発揮、難削材（ステンレス鋼、耐熱合金）においても最適な材種（GC1040、S30T）との組み合わせで高性能を発揮
07切れ刃の採用で刃数を多くし、小切り込み加工（最大5.8mm）領域での生産性向上

外形図

円筒シャンク径 12-50mm

アーバ取付径 40-84mm

Coromant Capto^®径 16-80mm

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃外形図-1

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃外形図-2

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃外形図-3

CoroMill^® 390肩削りカッター径40-50mm

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃外形図-4

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃外形図-5

注：ほかの外形図は商品カタログをご参照ください。

使用方法・使用事例

使用事例

加工事例1

加工事例2

カッター：R390-012A12-07M
チップ：390R-070204M-PM 1130
加工部品：スライドバー
被削材：低合金鋼
加工：溝加工、側面フライス

カッター：R390-012A12-07M
チップ：390R-070204M-PM 1130
加工部品：モールドプレート
被削材：低合金鋼
加工：エンドミル加工

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃加工事例1

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃加工事例2

生産性2.3倍！バリのない加工！

工具寿命1.5倍！

加工事例3

加工事例4

カッター：R390-012A12-07M
チップ：390R-070204M-PM 1130
加工部品：航空機部品
被削材：低合金鋼
加工：正面フライス

カッター：R390-0117A12-07M
チップ：390R-070204M-PM 1130
加工部品：スリーブ
被削材：高合金鋼（HRC 50）
加工：正面フライス

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃加工事例3

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃加工事例4

ヘッド交換式エンドミルよりも安定した加工！

高硬度鋼で高い性能！

加工事例5

カッター：R390-016A16-07H
チップ：390R-070204E-MM 1040
加工部品：航空機部品
被削材：オーステナイトステンレス鋼
加工：肩削り

生産性1.4倍！

推奨切削条件

推奨切削条件表

推奨刃当り送り

推奨切削速度

加工条件：正面フライスカッター径25mm 切削幅10mm
1）コロマント被削材分類

適用被削材

選定サポート情報

CoroMill^® 390-17切れ刃用チップ部品

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃部品-1

チップサイズ	DC mm	（1）スクリュー	（2）ビット	（3）調整機能付きトルクハンドル^1）
11	12-22	5513 020-36	5680 084-01	5680 105-02
11	25-80	5513 020-35	5680 084-01	5680 105-02
17	25	5513 020-37	5680 084-02	5680 105-02
17	32-125	5513 020-39	5680 084-02	5680 105-02

1）別途注文品です。
注文例 : 5513 020-36 10個

CoroMill^® 390-18切れ刃部品

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃部品-2

チップサイズ	DC mm	（1）スクリュー	（2）ビット	（3）調整機能付きトルクハンドル^1）
18	40-200	5513 020-29	5680 084-02	5680 105-02

1）別途注文品です。

CoroMill^® 390-07切れ刃用チップ部品

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃部品-3

チップサイズ	DC mm	（1）スクリュー	（2）ビット	（3）調整機能付きトルクハンドル^※
07	9.7-25	5513 020-82	5680 084-11	5680 105-01

※トルクハンドルは別途注文品です。
注文例 : 5513 020-82 10個

技術情報

豊富な工具バリエーションでさまざまな加工に対応!!

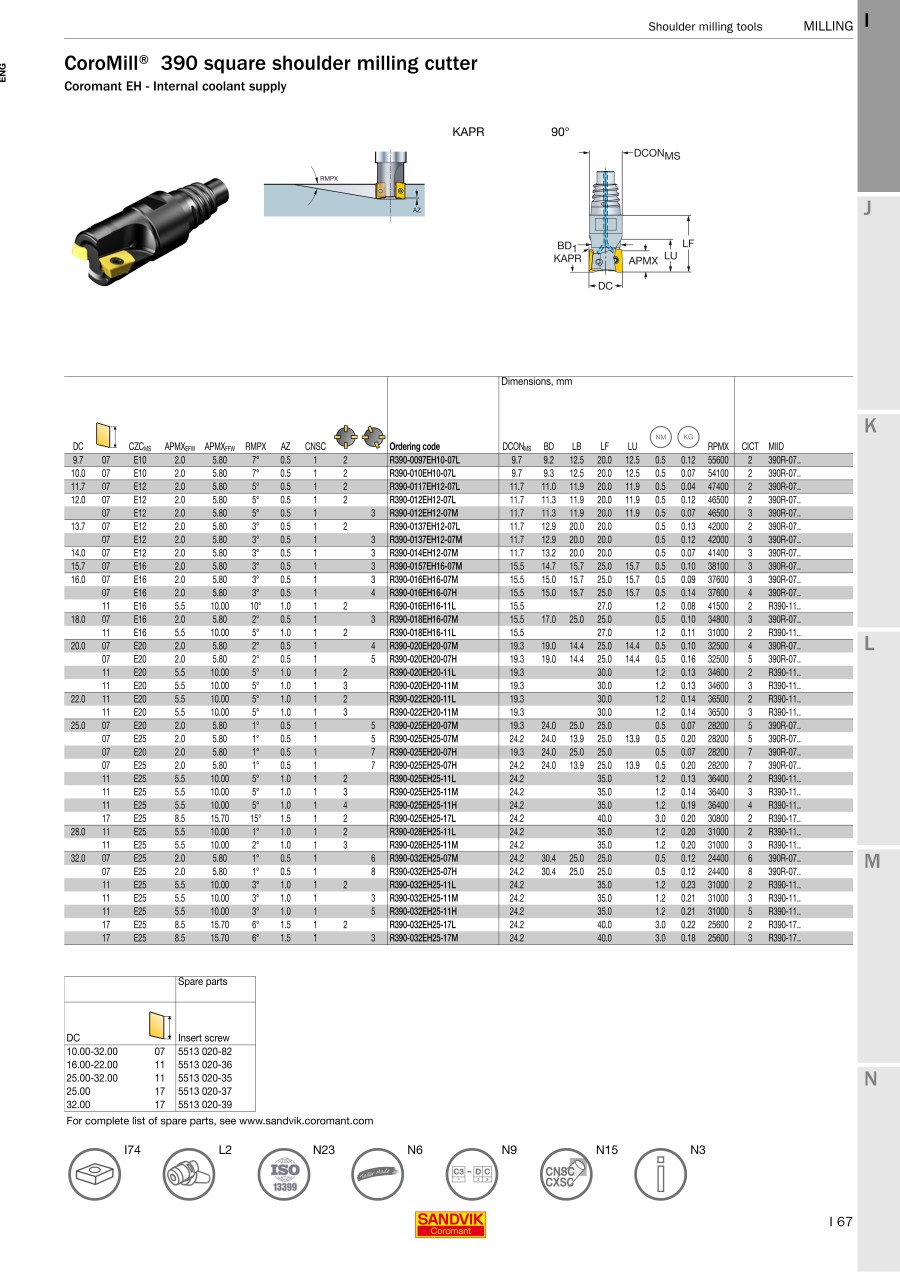

CoroMill^® 390	最大切込み	種類
CoroMill^® 390-07 切れ刃（DC 9.7-40）	5.8mm	円筒シャンクコロマントEHヘッド
CoroMill^® 390-11 切れ刃（DC 12-84）	10mm	円筒シャンク, アーバ取付ねじ式カップリングコロマントEHヘッド
CoroMill^® 390-17 切れ刃（DC 25-125）	15.7mm （Coromant Capto^® ショートタイプは 10mm）	円筒シャンク, アーバ取付コロマントEHヘッド Coromant Capto^® C4, C5）
CoroMill^® 390-18 切れ刃（DC 40-200）	15.4mm	アーバ取付 Coromant Capto^® （C4～C8）

※07切れ刃の詳細についてはCoroMill^® 390-07切れ刃カタログCM-088Jをご参照ください。

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃技術情報-2

防振機構内蔵型CoroMill^® 390D

	最大切込み	種類
CoroMill^® 390D-07 切れ刃（DC 20-32）	5.8mm	円筒シャンク Coromant Capto^® （C5, C6）
CoroMill^® 390D-11 切れ刃（DC 20-40）	10mm	円筒シャンク Coromant Capto^® （C5, C6）

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃技術情報-3

CoroMill^® 390ロングエッジカッター

	最大切込み	種類
CoroMill^® 390 ロングエッジカッター-11切刃（DC 32-66）	36mm～63mm	円筒シャンクアーバ取付 Coromant Capto^® （C5, C6）
CoroMill^® 390 ロングエッジカッター-18切刃（DC 44-200）	43mm～85mm	アーバ取付 Coromant Capto^® （C4～C8）

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃技術情報-4

CoroMill^® 390防振用軽量カッター

	最大切込み	種類
CoroMill^® 390 ロングエッジカッター-11切刃（DC 40-50）	10mm	アーバ取付

注意・禁止事項

安全について

切れ刃や切りくずには直接素手で触らないでください。
推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。

型番リスト

表示件数

型番

取付け方法

刃径 D

(φ)

全長 (L)

(mm)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

最大回転数nmax

詳細タイプ

最小発注数量

柄付きタイプ	9.7	60	5.8	15	10	2	55600	円筒シャンク	10個
ねじ込み式	9.7	20	5.8	-	-	2	55600	コロマントEH ヘッド	10個
柄付きタイプ	10	100	5.8	-	9	2	54100	円筒シャンク	10個
柄付きタイプ	10	60	5.8	15	10	2	54100	円筒シャンク	10個
ねじ込み式	10	20	5.8	-	-	2	54100	コロマントEH ヘッド	10個
柄付きタイプ	12	120	5.8	-	10	2	46500	円筒シャンク	10個
柄付きタイプ	12	70	5.8	18	12	2	46500	円筒シャンク	1個
柄付きタイプ	12	70	5.8	18	12	3	46500	円筒シャンク	10個
柄付きタイプ	12	95	10	20	16	1	68600	円筒シャンク	1個
ねじ込み式	12	20	5.8	-	-	2	46500	コロマントEH ヘッド	10個
ねじ込み式	12	20	5.8	-	-	3	46500	コロマントEH ヘッド	1個
柄付きタイプ	14	140	5.8	-	12	3	33800	円筒シャンク	10個
柄付きタイプ	14	80	5.8	20	14	3	41400	円筒シャンク	10個
ねじ込み式	14	20	5.8	-	-	3	41400	コロマントEH ヘッド	10個
柄付きタイプ	16	160	5.8	-	14	3	24100	円筒シャンク	10個
柄付きタイプ	16	90	5.8	25	16	4	37600	円筒シャンク	10個
柄付きタイプ	16	90	5.8	25	16	3	37600	円筒シャンク	10個
柄付きタイプ	16	100	10	25	16	2	41500	円筒シャンク	1個
柄付きタイプ	16	145	10	25	16	2	10900	円筒シャンクエキストラロング	1個
シェルタイプ	16	50	10	-	-	2	39000	Coromant Capto	1個
シェルタイプ	16	50	10	-	-	2	39000	Coromant Capto	1個
ねじ込み式	16	25	5.8	-	-	4	37600	コロマントEH ヘッド	1個
ねじ込み式	16	25	5.8	-	-	3	37600	コロマントEH ヘッド	10個
柄付きタイプ	18	145	10	25	16	2	12200	円筒シャンクエキストラロング	1個
ねじ込み式	18	25	5.8	-	-	3	34800	コロマントEH ヘッド	10個
柄付きタイプ	20	110	5.8	25	20	5	32500	円筒シャンク	10個
柄付きタイプ	20	110	5.8	25	20	4	32500	円筒シャンク	10個
柄付きタイプ	20	110	10	25	20	2	34600	円筒シャンク	1個
柄付きタイプ	20	110	10	25	20	3	34600	円筒シャンク	1個
柄付きタイプ	20	170	10	40	20	2	9900	円筒シャンクエキストラロング	1個
シェルタイプ	20	50	10	-	-	2	34600	Coromant Capto	1個
シェルタイプ	20	50	10	-	-	3	34600	Coromant Capto	1個
シェルタイプ	20	50	10	-	-	2	34600	Coromant Capto	1個
シェルタイプ	20	95	10	-	-	3	36500	Coromant Capto	1個
シェルタイプ	20	110	10	-	-	3	36500	Coromant Capto	1個
ねじ込み式	20	25	5.8	-	-	5	32500	コロマントEH ヘッド	10個
ねじ込み式	20	25	5.8	-	-	4	32500	コロマントEH ヘッド	10個
柄付きタイプ	22	170	10	30	20	2	10900	円筒シャンクエキストラロング	1個
柄付きタイプ	25	120	5.8	32	25	7	28200	円筒シャンク	10個
柄付きタイプ	25	120	5.8	32	25	5	28200	円筒シャンク	10個
柄付きタイプ	25	120	10	32	25	4	36500	円筒シャンク	1個
柄付きタイプ	25	120	10	32	25	2	36500	円筒シャンク	1個
柄付きタイプ	25	120	10	32	25	3	36500	円筒シャンク	1個
柄付きタイプ	25	120	15.7	32	25	2	30800	円筒シャンク	1個
柄付きタイプ	25	210	10	50	25	2	8100	円筒シャンクエキストラロング	1個
柄付きタイプ	25	210	15.7	50	25	2	11000	円筒シャンクエキストラロング	1個
シェルタイプ	25	50	10	-	-	3	36500	Coromant Capto	1個
シェルタイプ	25	55	10	-	-	2	36500	Coromant Capto	1個
シェルタイプ	25	55	10	-	-	3	36500	Coromant Capto	1個
シェルタイプ	25	95	10	-	-	3	36500	Coromant Capto	1個
シェルタイプ	25	110	10	-	-	3	36500	Coromant Capto	1個
ねじ込み式	25	25	5.8	-	-	7	28200	-	10個
ねじ込み式	25	25	5.8	-	-	5	28200	-	10個
ねじ込み式	25	25	5.8	-	-	7	28200	コロマントEH ヘッド	10個
ねじ込み式	25	25	5.8	-	-	5	28200	コロマントEH ヘッド	10個
柄付きタイプ	30	210	10	35	25	2	9700	円筒シャンクエキストラロング	1個
柄付きタイプ	32	130	10	40	32	5	31000	円筒シャンク	1個
柄付きタイプ	32	130	10	40	32	2	31000	円筒シャンク	1個
柄付きタイプ	32	130	10	40	32	3	31000	円筒シャンク	1個
柄付きタイプ	32	130	15.7	40	32	2	25600	円筒シャンク	1個

通常単価(税別) (税込単価)	通常出荷日

38,747円 ( 42,622円 )	1日目
42,192円 ( 46,411円 )	9日目
38,749円 ( 42,624円 )	1日目
35,887円 ( 39,476円 )	1日目
42,192円 ( 46,411円 )	9日目
38,748円 ( 42,623円 )	1日目
37,972円 ( 41,769円 )	1日目
43,376円 ( 47,714円 )	9日目
37,488円 ( 41,237円 )	1日目
42,192円 ( 46,411円 )	9日目
51,508円 ( 56,659円 )	3日目
43,377円 ( 47,715円 )	1日目
44,951円 ( 49,446円 )	9日目
47,198円 ( 51,918円 )	9日目
51,273円 ( 56,400円 )	9日目
47,073円 ( 51,780円 )	9日目
45,942円 ( 50,536円 )	1日目
42,609円 ( 46,870円 )	1日目
42,609円 ( 46,870円 )	1日目
51,693円 ( 56,862円 )	1日目
51,693円 ( 56,862円 )	3日目
55,372円 ( 60,909円 )	3日目
44,682円 ( 49,150円 )	9日目
45,025円 ( 49,528円 )	1日目
52,715円 ( 57,987円 )	9日目
58,333円 ( 64,166円 )	9日目
51,066円 ( 56,173円 )	1日目
45,025円 ( 49,528円 )	1日目
47,537円 ( 52,291円 )	1日目
45,025円 ( 49,528円 )	1日目
54,656円 ( 60,122円 )	1日目
57,722円 ( 63,494円 )	1日目
54,656円 ( 60,122円 )	3日目
57,722円 ( 63,494円 )	1日目
57,722円 ( 63,494円 )	3日目
61,194円 ( 67,313円 )	9日目
49,669円 ( 54,636円 )	9日目
47,537円 ( 52,291円 )	1日目
66,609円 ( 73,270円 )	9日目
58,129円 ( 63,942円 )	9日目
52,471円 ( 57,718円 )	1日目
47,537円 ( 52,291円 )	1日目
50,055円 ( 55,061円 )	1日目
47,537円 ( 52,291円 )	1日目
47,537円 ( 52,291円 )	1日目
47,537円 ( 52,291円 )	1日目
60,786円 ( 66,865円 )	3日目
57,722円 ( 63,494円 )	1日目
60,786円 ( 66,865円 )	3日目
60,786円 ( 66,865円 )	3日目
57,496円 ( 63,246円 )	3日目
69,980円 ( 76,978円 )	9日目
61,092円 ( 67,201円 )	9日目
69,980円 ( 76,978円 )	9日目
61,092円 ( 67,201円 )	9日目
52,471円 ( 57,718円 )	1日目
60,105円 ( 66,116円 )	1日目
52,471円 ( 57,718円 )	1日目
55,080円 ( 60,588円 )	1日目
52,471円 ( 57,718円 )	1日目

基本情報

基本情報

【特長】
・迷ったらこの工具。幅広い適用範囲と高性能
工具径：Φ9.7～200mm
・従来品より20%低動力
省エネ型カッターで節電に貢献
小型機械でも使用しやすい
・正面フライス、肩削りからヘリカル加工、プランジ加工まで対応
これ1本で何でもできる、万能カッター、テーラーメード（準標準品）が可能

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カッタ本体には、チップは付属しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

オーエスジー
PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ
オーエスジー
PSE SF フェニックスシリーズ肩削りカッタねじ込みタイプ
オーエスジー
PMD SS フェニックスシリーズ多機能カッタストレートシャンクタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CoroMill（R） 390フライスカッター 07・11・17・18切れ刃のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 CoroMill（R） 390フライスカッター 07・11・17・18切れ刃	エンドミルおよび肩削りカッター径40-84mm コロマントキャプト R390-C-18	ねじ止め式直角肩加工用フライスカッタ TPQ11・18	EXSKS-07タイプボアタイプフライス	ミル肩削り用 EPS17	フライスカッター XMRシリーズ
メーカー	サンドビック	サンドビック	タンガロイ	ダイジェット	タンガロイ	株洲工具
通常価格	35,887円-	66,711円 -	42,712円 -	49,072円 -	27,533円 -	29,205円 -
通常出荷日	1日目〜	1日目〜	1日目	1日目〜	1日目	3日目
加工用途	平面 / 側面 / 溝 / 傾斜切り込み / バーチカル	平面 / 側面 / 溝	側面 / 溝	平面 / その他	側面 / 溝	平面 / 側面 / 突っ込み(Z送り) / 面取り / バーチカル
被削材	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄
