三菱マテリアル

S形ボーリングバー CCインサート対応（超硬シャンク）

S形ボーリングバー CCインサート対応（超硬シャンク）
通常単価(税別)
40,876円～111,684円
税込単価
44,964円～122,852円
通常出荷日：2日目

内径ボーリング加工用工具（S形ボーリング）。【特長】・最小加工径はφ11から。・ISO規格に準拠。・7...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

S形ボーリングバー CCインサート対応

三菱マテリアル

S形ボーリングバー CCインサート対応
通常価格(税別)： 11,993円 (税込価格：13,192円)

通常出荷日：2 日目 ～

よく一緒に見られています

S形ボーリングバー DC インサート対応（超硬シャンク）

三菱マテリアル

S形ボーリングバー DC インサート対応（超硬シャンク）
通常価格(税別)： 46,449円 (税込価格：51,094円)

通常出荷日：2 日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

S形ボーリングバー CC○○インサート対応（超硬シャンク）の詳細

S形ボーリングバー CC○○インサート対応（超硬シャンク） イメージ

S形ボーリングバー CC○○インサート対応（超硬シャンク） イメージ

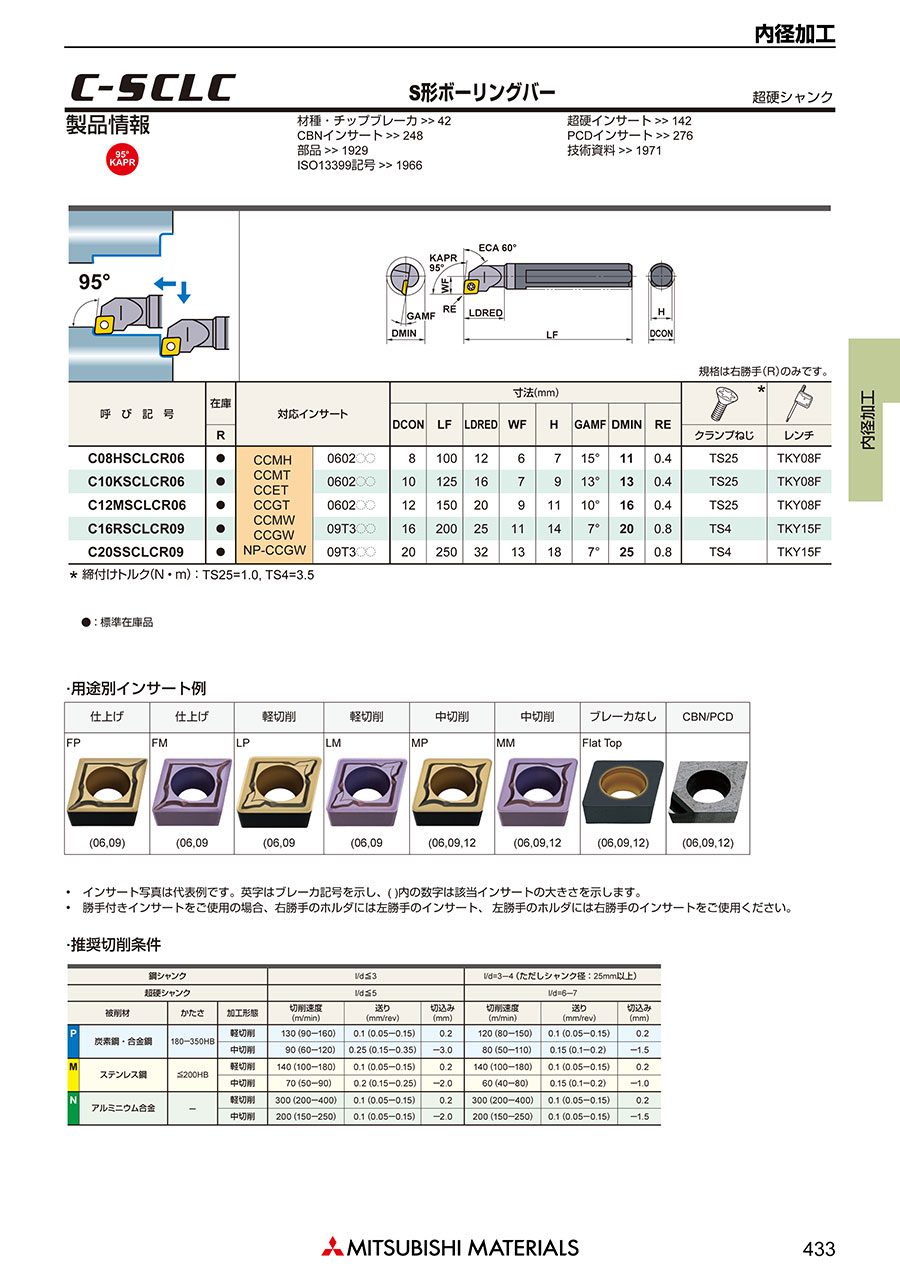

S形ボーリングバー CC○○インサート対応（超硬シャンク）の寸法

寸法図

寸法図

呼び記号対応インサート寸法（mm）クランプねじ※レンチ
DCONLFLDREDWFHGAMFDMINRE
C08HSCLCR06CCMH
CCMT
CCET
CCGT
CCMW
CCGW
NP-CCGW		0602○○8100126715゜110.4TS25TKY08F
C10KSCLCR060602○○10125167913゜130.4TS25TKY08F
C12MSCLCR060602○○121502091110゜160.4TS25TKY08F
C16RSCLCR0909T3○○162002511147゜200.8TS4TKY15F
C20SSCLCR0909T3○○202503213187゜250.8TS4TKY15F
  • ※ 締付けトルク（N・m）：TS25＝1.0／TS4＝3.5

型番リスト

表示件数
  • 1
    • 型番
    C08HSCLCR06
    C10KSCLCR06
    C12MSCLCR06
    C16RSCLCR09
    C20SSCLCR09

    適合チップ切れ刃長

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    トラスココード

    適合チップ

    クランプねじ

    レンチ

    基準コーナーR（ノーズR）

    推奨締付けトルク

    (N・m)

    		最小発注数量
    06
    11
    8
    100
    7
    659-0756
    CCMB0602○○、CCMH0602○○、CCMT0602○○、CCMW0602○○、CCET0602○○、CCGB0602○○、CCGH0602○○、CCGT0602○○、CCGW0602○○
    TS25
    TKY08F
    0.4
    1
    1個
    06
    13
    10
    125
    9
    -
    CCMB0602○○、CCMH0602○○、CCMT0602○○、CCMW0602○○、CCET0602○○、CCGB0602○○、CCGH0602○○、CCGT0602○○、CCGW0602○○
    TS25
    TKY08F
    0.4
    1
    1個
    06
    16
    12
    150
    11
    659-0811
    CCMB0602○○、CCMH0602○○、CCMT0602○○、CCMW0602○○、CCET0602○○、CCGB0602○○、CCGH0602○○、CCGT0602○○、CCGW0602○○
    TS25
    TKY08F
    0.4
    1
    1個
    09
    20
    16
    200
    14
    659-0853
    CCMB09T3○○、CCMH09T3○○、CCMT09T3○○、CCMW09T3○○、CCET09T3○○、CCGB09T3○○、CCGH09T3○○、CCGT09T3○○、CCGW09T3○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    09
    25
    20
    250
    18
    659-0900
    CCMB09T3○○、CCMH09T3○○、CCMT09T3○○、CCMW09T3○○、CCET09T3○○、CCGB09T3○○、CCGH09T3○○、CCGT09T3○○、CCGW09T3○○
    TS4
    TKY15F
    0.8
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    40,876円
    ( 44,964円 )
    2日目
    46,638円
    ( 51,302円 )
    2日目
    52,401円
    ( 57,641円 )
    2日目
    76,606円
    ( 84,267円 )
    2日目
    111,684円
    ( 122,852円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    内径ボーリング加工用工具（S形ボーリング）。
    【特長】
    ・最小加工径はφ11から。
    ・ISO規格に準拠。
    ・7°ポジティブインサートの使用。
    ・スクリューオン式。
    ・l/d=3-5倍（超硬シャンクのl/d≦7）。
    【用途】
    ・内径ボーリング加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    S形ボーリングバー CCインサート対応（超硬シャンク）のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    S形ボーリングバー CCインサート対応（超硬シャンク）
    S形ボーリングバー VCインサート対応（超硬シャンク）
    スティックバー CC○○インサート対応（超硬シャンク）
    スティックバー TCGTインサート対応(超硬シャンク)
    スティックバー WBGTインサート対応(超硬シャンク)
    D形ボーリングヘッド CN インサート対応
    メーカー三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル
    通常価格40,876円-76,606円 -33,741円 -33,060円33,741円 -26,917円 -
    通常出荷日2日目2日目2日目2日目2日目2日目
    加工用途内径・通し穴 / 倣い内径・通し穴 / 倣い内径・通し穴 / 倣い内径・通し穴 / 端面・止まり穴 / 倣い内径・通し穴 / 端面・止まり穴 / 倣い内径・通し穴
    適合チップ形状C（80°ひし形）V（35°ひし形）C（80°ひし形）T（三角形）W（六角形）C（80°ひし形）
    適合チップ逃げ角ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ5°（B）ネガ0°（N）
    勝手右右右右右右
    切込み角L：95°（オフセットあり）P：117.5°（オフセットあり）L：95°（オフセットあり）U：93°（オフセットあり）U：93°（オフセットあり）L：95°（オフセットあり）
