フクダ精工

沈めフライス（六角穴付ボルト用）

Name: 沈めフライス（六角穴付ボルト用）
Brand: フクダ精工
SKU: 223000581731
Rating: 3 (1 reviews)

カタログ |

通常単価(税別): 4,229円～21,504円

税込単価: 4,652円～23,654円

通常出荷日：1日目

六角穴付ボルト用のザグリ加工に使用する切削工具。【特長】・呼称寸法は市販穴付ボルトの呼称寸法と同じ。・...

詳細を確認

33.0

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

沈めフライスの寸法

外形図

3～16

呼称	案内径（φD1）	案内長（l1）	刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
3	3.2	4	5.9	6	38	6
4	4.2	5	7.4	8	45
5	5.2	7	8.9	10	53
6	6.2	8	10.4	12	60	8
8	8.2	10	13.4	14	69	10
10	10.3	12	16.8	16	76	12
12	12.3	14	18.8	18	85
14	14.3	16	24	20	90
16	16.3	18	26	22	100

インチサイズ

呼称	案内径（φD1）	案内長（l1）	刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
1/8"	3.4	4	6.2	6	38	6
3/16"	4.96	7	8.7	10	53	6
1/4"	6.55	8	11	12	60	8
5/16"	8.25	10	14	14	69	10
3/8"	9.8	12	15	16	76	12
1/2"	13.2	14	20	18	85
5/8"	16.5	18	26	22	100

型番リスト

表示件数

型番

座繰り径・大径

適用ネジ径

呼称

案内径(D1)

(φmm)

案内長(ℓ)

(mm)

刃長(ℓ)

(mm)

全長(L)

(mm)

シャンク径(d)

トラスココード

RoHS?

最小発注数量

20	1/2	1/2"	13.2	14	18	85	12	-	-	1個
11	1/4	1/4"	6.55	8	12	60	8	-	-	1個
6.2	1/8	1/8"	3.4	4	6	38	6	-	-	1個
5.9	M3	3	3.2	4	6	38	6	161-6030	10	1個
15	3/8	3/8"	9.8	12	16	76	12	-	-	1個
8.7	3/16	3/16"	4.96	7	10	53	6	-	-	1個
7.4	M4	4	4.2	5	8	45	6	161-6048	10	1個
8.9	M5	5	5.2	7	10	53	6	161-6056	10	1個
26	5/8	5/8"	16.5	18	22	100	12	-	-	1個
14	5/16	5/16"	8.25	10	14	69	10	-	-	1個
10.4	M6	6	6.2	8	12	60	8	161-6064	10	1個
13.4	M8	8	8.2	10	14	69	10	161-6072	10	1個
16.8	M10	10	10.3	12	16	76	12	161-6081	10	1個
18.8	M12	12	12.3	14	18	85	12	161-6099	-	1個
24	M14	14	14.3	16	20	90	12	161-6102	-	1個
26	M16	16	16.3	18	22	100	12	161-6111	-	1個

通常単価(税別) (税込単価)	通常出荷日

14,496円 ( 15,946円 )	1日目
6,816円 ( 7,498円 )	1日目
4,416円 ( 4,858円 )	1日目
4,229円 ( 4,652円 )	1日目
9,841円 ( 10,825円 )	1日目
4,800円 ( 5,280円 )	1日目
4,493円 ( 4,942円 )	1日目
5,079円 ( 5,587円 )	1日目
21,504円 ( 23,654円 )	1日目
7,718円 ( 8,490円 )	1日目
6,097円 ( 6,707円 )	1日目
7,868円 ( 8,655円 )	1日目
9,792円 ( 10,771円 )	1日目
12,864円 ( 14,150円 )	1日目
15,456円 ( 17,002円 )	1日目
20,544円 ( 22,598円 )	1日目

詳細情報

基本情報

基本情報

六角穴付ボルト用のザグリ加工に使用する切削工具。
【特長】
・呼称寸法は市販穴付ボルトの呼称寸法と同じ。
・M3～16、さらにinサイズと豊富なラインナップ。
【用途】
・六角穴付ボルト用のザグリ加工に最適。

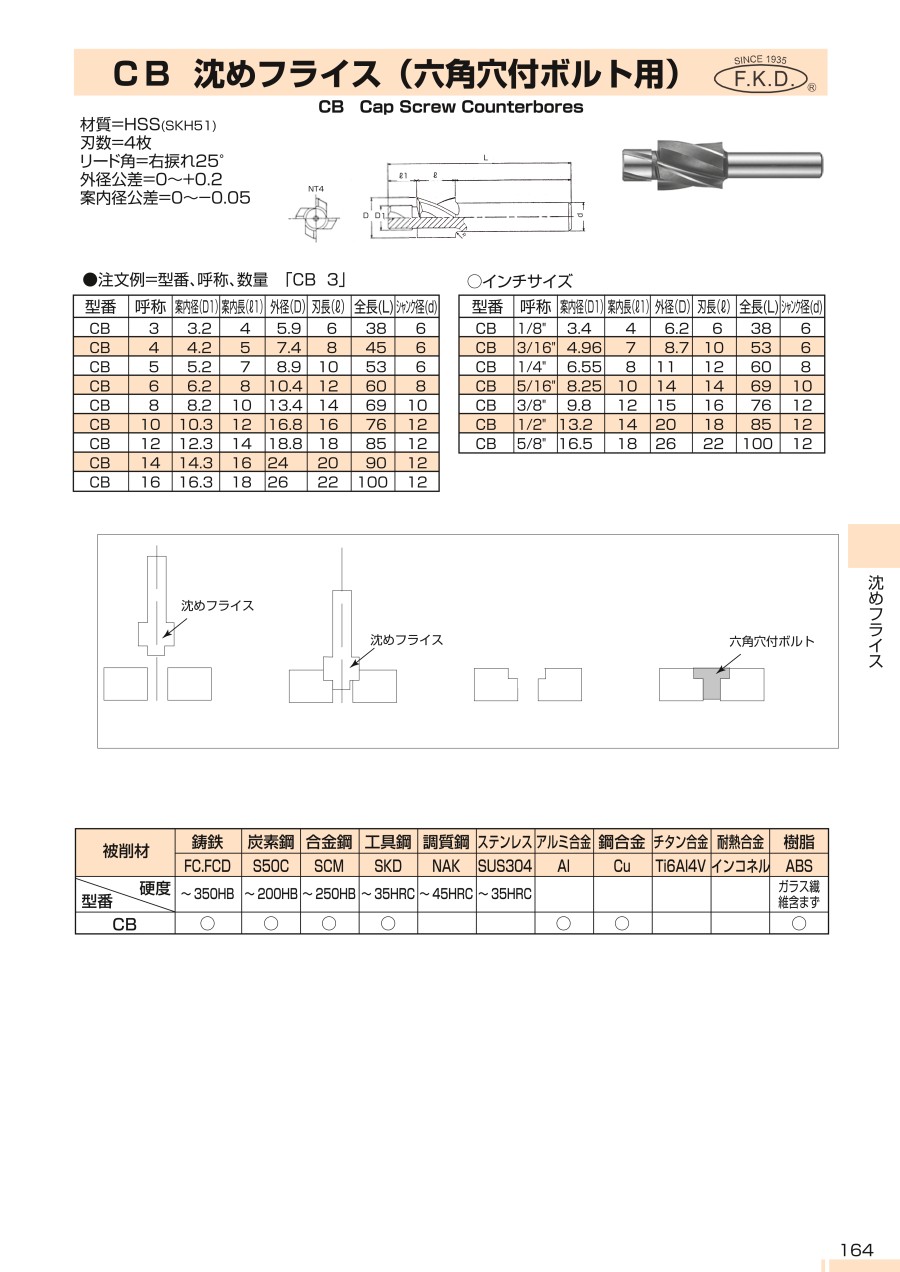

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

沈めフライス（六角穴付ボルト用）のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

プレスの金型に使用

満足度：3.02019/11/13

ザグリ穴をより小さくしたいのでこの商品を選定しました。下穴に対して、ザグリ穴をより小さくする加工をする際に使用しました。...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q六角穴付ボルト用以外に、どんな種類の沈めフライスがありますか？

皿小ネジ用（MS-CB）や押し出しピン用（EP-CB）があります。また穴あけと沈め穴加工を同時に行えるドリル付きもありますので、用途に応じてお買い求めください。
