三菱マテリアル

ディンプルバー TP インサート対応（クーラント穴あり超硬シャンク）

カタログ |

通常単価(税別): 29,949円～98,498円

税込単価: 32,944円～108,348円

通常出荷日：2日目

高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現した防振形ボーリングバー。【特長】・シュミレーシ...

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ディンプルバーTP○○インサート対応（クーラント穴あり超硬シャンク）の詳細

ディンプルバーTP○○インサート対応（クーラント穴あり超硬シャンク）イメージ

軽量ディンプルヘッドで防振効果抜群
2方向の切りくずポケットで切りくず排出良好

ディンプルバーTP○○インサート対応（クーラント穴あり超硬シャンク）の寸法

（単位：mm）

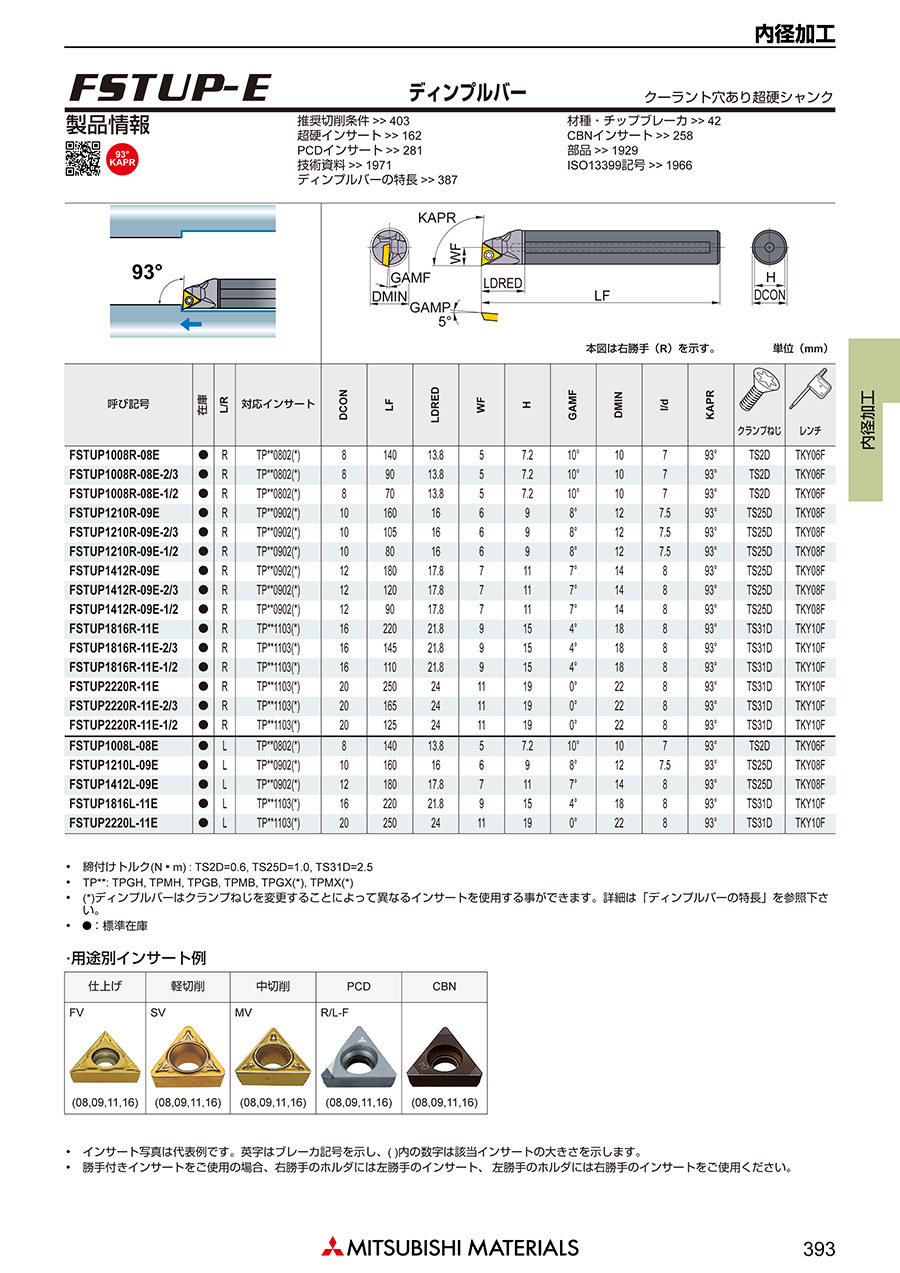

寸法図

呼び記号	R	L	対応インサート		寸法（mm）								推奨最大 I/d比	クランプねじ	レンチ
呼び記号	R	L	対応インサート		DCON	LF	LDRED	WF	H	GAMF	DMIN	RE	推奨最大 I/d比	クランプねじ	レンチ
FSTUP1008R/L-08E	●	●	TPGH TPMH NP-TPGB NP-TPMB NP-TPMH	0802○○	8	140	13.8	5	7.2	10°	10	0.4	7	TS2D	TKY06F
FSTUP1008R-08E-2/3	●	-		0802○○	8	90	13.8	5	7.2	10°	10	0.4	7	TS2D	TKY06F
FSTUP1008R-08E-1/2	●	-		0802○○	8	70	13.8	5	7.2	10°	10	0.4	7	TS2D	TKY06F
FSTUP1210R/L-09E	●	●		0902○○	10	160	16.0	6	9	8°	12	0.4	7.5	TS25D	TKY08F
FSTUP1210R-09E-2/3	●	-		0902○○	10	105	16.0	6	9	8°	12	0.4	7.5	TS25D	TKY08F
FSTUP1210R-09E-1/2	●	-		0902○○	10	80	16.0	6	9	8°	12	0.4	7.5	TS25D	TKY08F
FSTUP1412R/L-09E	●	●		0902○○	12	180	17.8	7	11	7°	14	0.4	8	TS25D	TKY08F
FSTUP1412R-09E-2/3	●	-		0902○○	12	120	17.8	7	11	7°	14	0.4	8	TS25D	TKY08F
FSTUP1412R-09E-1/2	●	-		0902○○	12	90	17.8	7	11	7°	14	0.4	8	TS25D	TKY08F
FSTUP1816R/L-11E	●	●		1103○○	16	220	21.8	9	15	4°	18	0.4	8	TS31D	TKY10F
FSTUP1816R-11E-2/3	●	-		1103○○	16	145	21.8	9	15	4°	18	0.4	8	TS31D	TKY10F
FSTUP1816R-11E-1/2	●	-		1103○○	16	110	21.8	9	15	4°	18	0.4	8	TS31D	TKY10F
FSTUP2220R/L-11E	●	●		1103○○	20	250	24.0	11	19	0°	22	0.4	8	TS31D	TKY10F
FSTUP2220R-11E-2/3	●	-		1103○○	20	165	24.0	11	19	0°	22	0.4	8	TS31D	TKY10F
FSTUP2220R-11E-1/2	●	-		1103○○	20	125	24.0	11	19	0°	22	0.4	8	TS31D	TKY10F

※ 締付けトルク（N・m）：TS2D＝0.6、TS25D＝1.0、TS31D＝2.5

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

適合チップ

クランプねじ

レンチ

推奨締付けトルク

(N・m)

最小発注数量

08	左	10	7	8	140	7.2	TPMB0802○○、TPMH0802○○、TPMX0802○○、TPGB0802○○、TPGH0802○○、TPGX0802○○	TS2D	TKY06F	0.6	1個
08	右	10	7	8	140	7.2	TPMB0802○○、TPMH0802○○、TPMX0802○○、TPGB0802○○、TPGH0802○○、TPGX0802○○	TS2D	TKY06F	0.6	1個
08	右	10	3	8	70	7.2	TPMB0802○○、TPMH0802○○、TPMX0802○○、TPGB0802○○、TPGH0802○○、TPGX0802○○	TS2D	TKY06F	0.6	1個
08	右	10	5	8	90	7.2	TPMB0802○○、TPMH0802○○、TPMX0802○○、TPGB0802○○、TPGH0802○○、TPGX0802○○	TS2D	TKY06F	0.6	1個
09	左	12	7.5	10	160	9	TPMB0902○○、TPMH0902○○、TPMX0902○○、TPGB0902○○、TPGH0902○○、TPGX0902○○	TS25D	TKY08F	1	1個
09	右	12	7.5	10	160	9	TPMB0902○○、TPMH0902○○、TPMX0902○○、TPGB0902○○、TPGH0902○○、TPGX0902○○	TS25D	TKY08F	1	1個
09	右	12	3	10	80	9	TPMB0902○○、TPMH0902○○、TPMX0902○○、TPGB0902○○、TPGH0902○○、TPGX0902○○	TS25D	TKY08F	1	1個
09	右	12	5	10	105	9	TPMB0902○○、TPMH0902○○、TPMX0902○○、TPGB0902○○、TPGH0902○○、TPGX0902○○	TS25D	TKY08F	1	1個
09	左	14	8	12	180	11	TPMB0902○○、TPMH0902○○、TPMX0902○○、TPGB0902○○、TPGH0902○○、TPGX0902○○	TS25D	TKY08F	1	1個
09	右	14	8	12	180	11	TPMB0902○○、TPMH0902○○、TPMX0902○○、TPGB0902○○、TPGH0902○○、TPGX0902○○	TS25D	TKY08F	1	1個
09	右	14	3	12	90	11	TPMB0902○○、TPMH0902○○、TPMX0902○○、TPGB0902○○、TPGH0902○○、TPGX0902○○	TS25D	TKY08F	1	1個
09	右	14	5	12	120	11	TPMB0902○○、TPMH0902○○、TPMX0902○○、TPGB0902○○、TPGH0902○○、TPGX0902○○	TS25D	TKY08F	1	1個
11	左	18	8	16	220	15	TPMB1103○○、TPMH1103○○、TPMX1103○○、TPGB1103○○、TPGH1103○○、TPGX1103○○	TS31D	TKY10F	2.5	1個
11	右	18	8	16	220	15	TPMB1103○○、TPMH1103○○、TPMX1103○○、TPGB1103○○、TPGH1103○○、TPGX1103○○	TS31D	TKY10F	2.5	1個
11	右	18	3	16	110	15	TPMB1103○○、TPMH1103○○、TPMX1103○○、TPGB1103○○、TPGH1103○○、TPGX1103○○	TS31D	TKY10F	2.5	1個
11	右	18	5	16	145	15	TPMB1103○○、TPMH1103○○、TPMX1103○○、TPGB1103○○、TPGH1103○○、TPGX1103○○	TS31D	TKY10F	2.5	1個
11	左	22	8	20	250	19	TPMB1103○○、TPMH1103○○、TPMX1103○○、TPGB1103○○、TPGH1103○○、TPGX1103○○	TS31D	TKY10F	2.5	1個
11	右	22	8	20	250	19	TPMB1103○○、TPMH1103○○、TPMX1103○○、TPGB1103○○、TPGH1103○○、TPGX1103○○	TS31D	TKY10F	2.5	1個
11	右	22	3	20	125	19	TPMB1103○○、TPMH1103○○、TPMX1103○○、TPGB1103○○、TPGH1103○○、TPGX1103○○	TS31D	TKY10F	2.5	1個
11	右	22	5	20	165	19	TPMB1103○○、TPMH1103○○、TPMX1103○○、TPGB1103○○、TPGH1103○○、TPGX1103○○	TS31D	TKY10F	2.5	1個

通常単価(税別) (税込単価)	通常出荷日

33,232円 ( 36,555円 )	2日目
33,232円 ( 36,555円 )	2日目
29,949円 ( 32,944円 )	2日目
31,758円 ( 34,934円 )	2日目
38,726円 ( 42,599円 )	2日目
38,726円 ( 42,599円 )	2日目
34,023円 ( 37,425円 )	2日目
35,225円 ( 38,748円 )	2日目
43,952円 ( 48,347円 )	2日目
43,952円 ( 48,347円 )	2日目
38,721円 ( 42,593円 )	2日目
41,741円 ( 45,915円 )	2日目
62,910円 ( 69,201円 )	2日目
62,910円 ( 69,201円 )	2日目
56,740円 ( 62,414円 )	2日目
59,858円 ( 65,844円 )	2日目
98,498円 ( 108,348円 )	2日目
98,498円 ( 108,348円 )	2日目
88,787円 ( 97,666円 )	2日目
94,336円 ( 103,770円 )	2日目

詳細情報

基本情報

基本情報

高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現した防振形ボーリングバー。
【特長】
・シュミレーション解析から生まれた高剛性+軽量ヘッド形状。
・たわみ防止と振動減衰効果でびびりをシャットアウト。
・全シリーズ内部給油対応。
・3種類の全長規格。
・最小加工径はφ10から。
・5°、7°、11°ポジティブインサートの使用。
・軽量ディンプルヘッドで防振効果抜群。
・l/d=3-5倍（超硬シャンクのl/d＝7-8）。
【用途】
・内径加工用旋削工具。

ご注意

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
