未確定：候補が17型番あります。
刃径 D(φ)
~mm- 10
- 12
- 13
- 14
- 16
- 20
- 21
- 25
- 26
仕上げ区分
~mm全長 (L)(mm)
~mm- 60
- 80
- 100
- 110
- 120
- 130
- 140
- 160
シャンク径 (d)(mm)
~mm- 10
- 12
- 16
- 20
- 25
刃数(枚)
~mm- 2
- 3
- 4
最大切り込み深さ (Ad)(mm)
~mm- 10
- 12
- 16
首下長（ℓ1）(mm)
~mm- 21
- 22
- 25
- 33
- 36
- 41
- 43
- 51
- 56
- 71
- 88.5
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 1日以内
高精度直角肩加工用カッタ HybridTACmill EPH形
- 通常単価(税別)
- 20,880円～42,560円
- 税込単価
- 22,968円～46,816円
通常出荷日：1日目
ねじ止め式高精度直角肩加工用柄付きカッタ リード角：90°。【特長】・高精度加工用小径エンドミル。【用...
詳細を確認未確定：候補が17型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
ソリッドエンドミルに匹敵する低抵抗・高能率・高精度加工を実現したハイブリッドTACミル
特長
商品画像
超硬工具協会（JCTMA）
環境認定製品
長刃長、15度ねじれ仕様
- 直径10～16（2枚刃）
- 直径16～21（3枚刃）
- 直径25、26（4枚刃）
高精度を追求したインサート
- ソリッドエンドミルの切れ刃形状を精密研削でつくり上げ、精度・刃立ち性が良好。
- 軸方向に長い基準面で、取り付け精度が良好。
ポケット加工の高能率化
- ねじ部断面
- EPH形2枚刃仕様
EPH加工形態

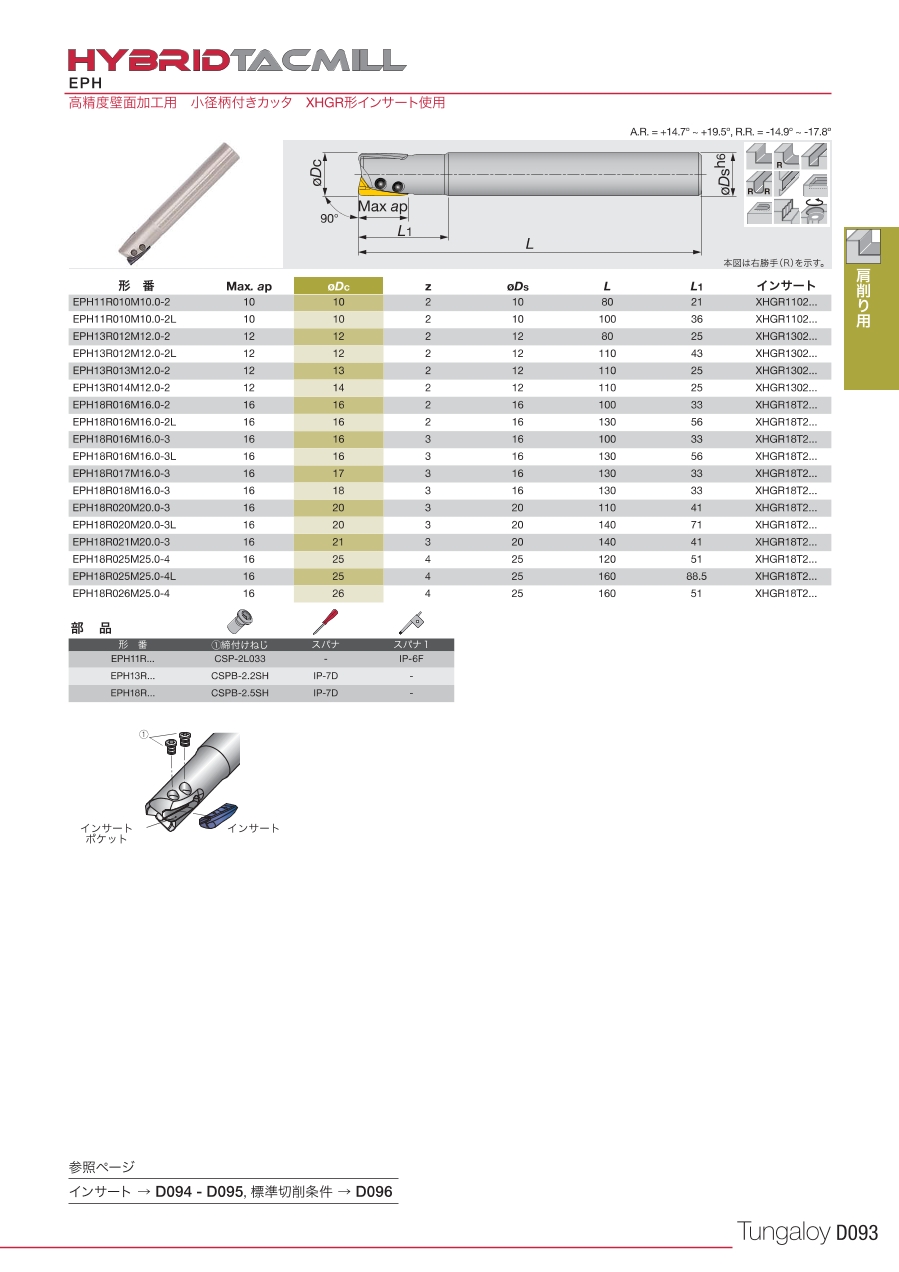

外形図
使用方法・使用事例
使用方法
EPH形 インサート取り付け手順
- （1）締付けねじをゆるめた状態で、本体のインサート座にインサートを指で固定してください。
- （2）締付けねじを(A)→(B)の順でインサートが動かない程度に締付けてください。
- （3）すべてのインサートに対し、（1）（2）と同じ作業をおこなってください。
- （4）締付けねじを(A)→(B)の順でしっかりと締付けてください。（締付けトルクは、標準締付けトルクを参考にしてください。）
- （5）すべてのインサートに対し、（4）と同じ作業をおこなってください。
- （6）インサートが正しく取り付いているか、インサート座の隙間・工具径・外周フレなどの検査をおこなってください。
許容最高回転数について
許容最高回転数を超えての使用は、機械の破損および工具部品の破損や飛散の危険がありますのでお止めください。
許容最高回転数は製品により異なりますので取扱説明書をご参照ください。
（注意）許容最高回転数は、以下に示す諸条件で使用した場合の許容最高回転数です。
- 締付けトルクは、それぞれに示す標準締付けトルクで締めること。
- ミーリングチャック、コレットチャックのバランスが取れているものを使用すること。（使用回転数までの回転が保証されている製品を使用すること）
- インサートは同一形番、同一材種を使用すること。
- インサート及び部品を抜いて使用しないこと。
- インサート、部品、ボディ本体を改造しないこと。
許容最高回転数は、あくまでも回転体の遠心力と釣り合い良さだけを考慮した値です。インサート材種の最適切削回転速度は考慮していません。ご使用の際は、標準切削条件をご参考にしてください。
その他注意事項
- 指定外のインサートを使用すると切削不能となったり、工具ボディの破損を招きますので、インサートは必ずこの取扱説明書にて指定されたもの、または弊社カタログに指定されたものをご使用ください。
- インサートを交換またはコーナ交換する場合は予めエアブロー、またはウエスを用いてインサート座に付着している切りくずや異物を取り除いてください。
- インサートの締め付けは付属品のスパナを用いてください。
- 長期間の使用で摩損あるいは変形した締付けねじ、および先端部が摩損あるいは変形したスパナは早めに指定のものと交換してください。
使用事例
加工事例
推奨切削条件
推奨切削条件表
（注）
- 溝切削を行う場合は、剛性の高い機械を使用してください。
- 溝加工やポケット加工など切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアーブローを用いて切りくずを除去してください。
- アルミ合金の加工などで切れ刃に激しい凝着が発生する場合には、水溶性切削油をご使用ください。
- 鋳肌など切込み変動がある場合や断続部の多いワーク加工の場合には、刃当たり送り、最大切込みを1/2～2/3におさえてください。
- 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので、回転数と送り速度を下げてご使用ください。
- 機械・ワークの剛性、主軸の出力などにより、加工条件は制限されます。条件設定は、標準条件の半分程度から徐々にアップし機械の動力、振動などを見極めてご使用ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,880円 ( 22,968円 ) | 1日目 |
25,480円 ( 28,028円 ) | 1日目 |
20,880円 ( 22,968円 ) | 1日目 |
25,480円 ( 28,028円 ) | 1日目 |
25,480円 ( 28,028円 ) | 1日目 |
25,920円 ( 28,512円 ) | 1日目 |
28,910円 ( 31,801円 ) | 1日目 |
23,220円 ( 25,542円 ) | 1日目 |
28,910円 ( 31,801円 ) | 1日目 |
32,850円 ( 36,135円 ) | 1日目 |
30,810円 ( 33,891円 ) | 1日目 |
30,810円 ( 33,891円 ) | 1日目 |
35,410円 ( 38,951円 ) | 1日目 |
35,410円 ( 38,951円 ) | 1日目 |
37,530円 ( 41,283円 ) | 1日目 |
42,560円 ( 46,816円 ) | 1日目 |
42,560円 ( 46,816円 ) | 1日目 |
詳細情報
基本情報
ねじ止め式高精度直角肩加工用柄付きカッタ リード角：90°。
【特長】
・高精度加工用小径エンドミル。
【用途】
・小型機械、小型部品加工に対応。
ご注意
- カッタ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。
