タンガロイ

ねじ止め式高送り加工用柄付きカッタ EXN03

カタログ

通常単価(税別): 23,808円～66,859円

税込単価: 26,189円～73,545円

通常出荷日：1日目

ねじ止め式超高送り加工用柄付きカッタ、リード角：15°/17°。【特長】・独自形状の両面仕様4コーナ...

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

プレミアムボディ

特殊工具鋼を採用した高強度ボディ

切りくず排出性に優れるセンタースルータイプ

切りくずが滞留しやすい、ポケット加工に最適

特長

商品画像

寿命比較

ECO ボディ

汎用鋼を採用したエア穴なしボディ
センタースルー機能を必要としない加工において、工具費の削減が可能

※ECOボディで溝加工やポケット加工などを行う際の最大加工深さは10mm程度です。
それ以上は切りくずが噛み込む恐れがあるため推奨しません。

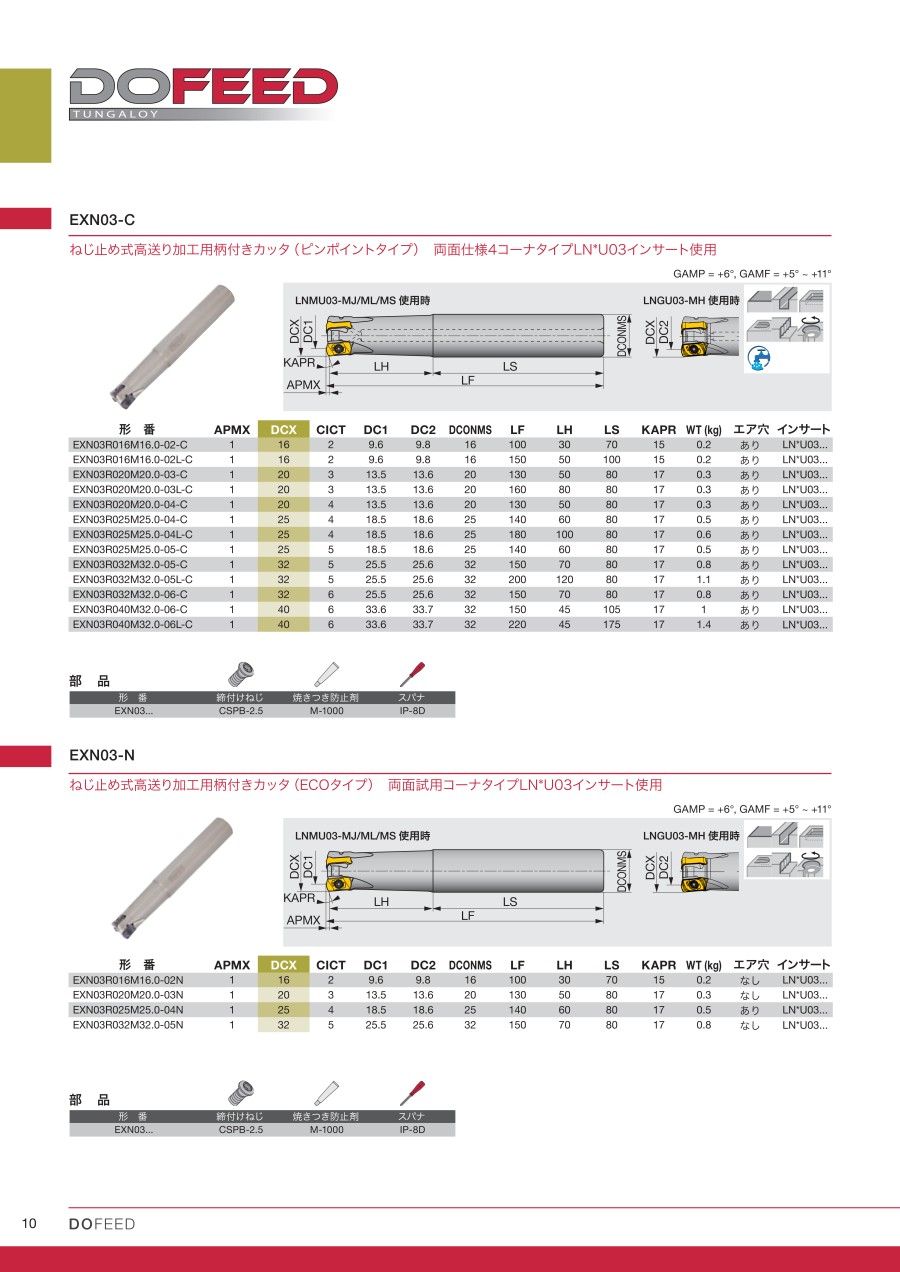

外形図

EXN03

GAMP = +6°, GAMF = +5° ～ +11°

EXN03-N

GAMP = +6°, GAMF = +5° ～ +11°

使用方法・使用事例

使用事例

加工事例

推奨切削条件

推奨切削条件表

溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので、回転速度と送り速度を下げてご使用ください。

上記は標準シャンクの標準切削条件です。ロングシャンクでは刃数が異なる場合がありますのでご注意下さい。
機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の1/2程度から除々にアップし機械の動力、振動などを見極めてご使用ください。

標準切削条件 TXN03 / EXN03 / HXN03 形

切削条件時の注意

溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので、回転速度と送り速度を下げてご使用ください。
上記は標準シャンクの標準切削条件です。ロングシャンクでは刃数が異なる場合がありますのでご注意下さい。ロングシャンクの切削条件については左下の使用上の注意を参照願います。
機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の1／2程度から除々にアップし機械の動力、振動などを見極めてご使用ください。

選定サポート情報

小径から大径までフルカバーするボディラインナップ

適用領域

部品

注意・禁止事項

使用上の注意

標準シャンクとロングシャンクの使い分け

切削条件（Vc, fz, ap）は、標準シャンクを100% とした場合、ロングシャンクは70% 程度に下げて使用して下さい。

ねじ止め式高送り加工用柄付きカッタ EXN03 ・標準シャンクとロングシャンクの使い分け

工具径 : DCX = φ16 ～ 35 mm
被削材 : S55C （200HB）
首下長さのL/D比
標準: L/D ≦ 3
ロング: L/D = 4 程度

プログラム上の刃先形状

通常のプログラム作成時のコーナRはR1.5 で設定して下さい。これよりも大きなRで設定すると喰い込みが発生します。プログラム作成時の設定コーナRにおける削り残し量（t1）と喰い込み量（t2）を下表に示します。

LNMU03-MJ/ML/MS使用時

最大切込み APMX （mm）	コーナ半径 RE （mm）	LE （mm）	プログラム作成時のコーナR: RPG	削り残し量 t1 （mm）	喰い込み量 t2 （mm）
1.0	1.2	3.0	1.0	0.6	-
1.0	1.2	3.0	1.5	0.5	-
1.0	1.2	3.0	2.0	0.25	0.08
1.0	1.2	3.0	2.5	0.14	0.26

LNGU03-MH使用時

最大切込み APMX （mm）	コーナ半径 RE （mm）	LE （mm）	プログラム作成時のコーナR: RPG	削り残し量 t1 （mm）	喰い込み量 t2 （mm）
1.0	1.2	3.0	1.0	0.45	-
1.0	1.2	3.0	1.5	0.35	-
1.0	1.2	3.0	2.0	0.2	0.1
1.0	1.2	3.0	2.5	0.08	0.29

※上記の値は各最大値を示します。

安全上の注意点

ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
切れ刃が鋭利なため素手でさわらないでください。
切れ味を確認して早めに工具交換を行ってください。
切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

首下長（ℓ1）

(mm)

エア穴

寸法 ℓs

(mm)

寸法 ΦDc1

(mm)

トラスココード

CADデータ有無

(2D/3D)

仕様

形状

最小発注数量

16	100	16	2	30	あり	70	9.6	701-4473	2D/3D	標準	リード角：15°	1個
16	150	16	2	50	あり	100	9.6	701-4481	2D/3D	ロング	リード角：15°	1個
16	100	16	2	30	なし	70	9.6	-	-	-	リード角：15°	1個
18	100	16	2	30	あり	70	11.5	701-4490	2D/3D	標準	リード角：17°	1個
18	150	16	2	25	あり	125	11.5	701-4503	2D/3D	ロング	リード角：17°	1個
20	130	20	3	50	あり	80	13.5	710-2771	2D/3D	標準	リード角：17°	1個
20	160	20	3	80	あり	80	13.5	701-4511	2D/3D	ロング	リード角：17°	1個
20	130	20	3	50	なし	80	13.5	-	-	-	リード角：17°	1個
20	130	20	4	50	あり	80	13.5	701-4520	2D/3D	標準	リード角：17°	1個
22	130	20	3	50	あり	80	15.5	710-2780	3D	標準	リード角：17°	1個
22	160	20	3	30	あり	130	15.5	701-4538	2D/3D	ロング	リード角：17°	1個
22	130	20	4	50	あり	80	15.5	701-4546	2D/3D	標準	リード角：17°	1個
25	140	25	4	60	あり	80	18.5	710-2895	2D/3D	標準	リード角：17°	1個
25	180	25	4	100	あり	80	18.5	701-4554	2D/3D	ロング	リード角：17°	1個
25	140	25	4	60	あり	80	18.5	-	-	-	リード角：17°	1個
25	140	25	5	60	あり	80	18.5	701-4562	2D/3D	標準	リード角：17°	1個
28	140	25	4	60	あり	80	21.5	710-2909	2D/3D	標準	リード角：17°	1個
28	180	25	4	35	あり	145	21.5	701-4571	2D/3D	ロング	リード角：17°	1個
28	140	25	5	60	あり	80	21.5	701-4589	2D/3D	標準	リード角：17°	1個
30	150	32	4	70	あり	80	23.5	710-3077	2D/3D	標準	リード角：17°	1個
30	200	32	4	120	あり	80	23.5	701-4597	2D/3D	ロング	リード角：17°	1個
30	150	32	5	70	あり	80	23.5	701-4601	2D/3D	標準	リード角：17°	1個
32	150	32	5	70	あり	80	25.5	710-3026	2D/3D	標準	リード角：17°	1個
32	200	32	5	120	あり	80	25.5	701-4619	2D/3D	ロング	リード角：17°	1個
32	150	32	5	70	なし	80	25.5	-	-	-	リード角：17°	1個
32	150	32	6	70	あり	80	25.5	701-4627	2D/3D	標準	リード角：17°	1個
35	150	32	5	35	あり	115	28.5	710-3085	2D/3D	標準	リード角：17°	1個
35	200	32	5	35	あり	165	28.5	710-3671	2D/3D	ロング	リード角：17°	1個
35	150	32	6	35	あり	115	28.5	710-3093	2D/3D	標準	リード角：17°	1個

通常単価(税別) (税込単価)	通常出荷日

29,279円 ( 32,207円 )	1日目
30,735円 ( 33,809円 )	1日目
23,808円 ( 26,189円 )	1日目
29,279円 ( 32,207円 )	1日目
30,735円 ( 33,809円 )	1日目
38,846円 ( 42,731円 )	1日目
39,789円 ( 43,768円 )	1日目
31,528円 ( 34,681円 )	1日目
48,017円 ( 52,819円 )	1日目
38,846円 ( 42,731円 )	1日目
39,789円 ( 43,768円 )	1日目
48,017円 ( 52,819円 )	1日目
51,489円 ( 56,638円 )	1日目
51,859円 ( 57,045円 )	1日目
41,385円 ( 45,524円 )	1日目
57,468円 ( 63,215円 )	1日目
51,489円 ( 56,638円 )	1日目
51,859円 ( 57,045円 )	1日目
57,468円 ( 63,215円 )	1日目
52,962円 ( 58,258円 )	1日目
53,332円 ( 58,665円 )	1日目
59,102円 ( 65,012円 )	1日目
59,836円 ( 65,820円 )	1日目
61,533円 ( 67,686円 )	1日目
48,633円 ( 53,496円 )	1日目
66,859円 ( 73,545円 )	1日目
59,836円 ( 65,820円 )	1日目
61,533円 ( 67,686円 )	1日目
66,859円 ( 73,545円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式超高送り加工用柄付きカッタ、リード角：15°/17°。
【特長】
・独自形状の両面仕様4コーナインサートを採用
・曲線切れ刃とすくい角で切削抵抗を低減し、超高送り加工を実現
・柄付きタイプ、Φ16～35（工具径：16～35mm）
・長寿命と高能率加工を実現する超高送りカッタ、低抵抗切れ刃と多刃設計により驚異的な高能率加工を実現。充実したラインナップは多種多様な加工に対応します
【用途】
・金型、機械部品等の平面加工、彫込み加工、繰り広げ加工等を超高能率に行う

ご注意

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
SEC-ウェーブミル WEZ 17000M型
住友電工ハードメタル
SEC-ウェーブミル WEZR 11000E型
住友電工ハードメタル
SEC-ウェーブミル WEZR 11000M型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ねじ止め式高送り加工用柄付きカッタ EXN03のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q曲面加工＋剛性の高いフライス用チップカッターを探している。ボール形状はNG。MPEN-32-32-250の様なもの。

タンガロイ製の型番EXN03R032M32.0-06をご紹介します。

この商品を見た人は、こんな商品も見ています

	今見ている商品ねじ止め式高送り加工用柄付きカッタ EXN03	ねじ止め式高送り加工用柄付きカッタ EXN06	ねじ止め式高送り加工用柄付きカッタ EXWX03	高送り加工用柄付きカッタ EXN02	ねじ止め式高送り加工用ボアタイプカッタ TXWX03	ねじ止め式高送り加工用柄付きカッタ EXLS
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	23,808円-	37,823円 -	26,213円 -	19,282円 -	46,144円 -	18,317円 -
通常出荷日	1日目	1日目	1日目〜	1日目	1日目〜	1日目
加工用途	平面 / 溝 / 傾斜切り込み / バーチカル / その他	平面 / 溝 / 傾斜切り込み / バーチカル	平面 / 側面 / 溝 / 突っ込み(Z送り) / 傾斜切り込み / バーチカル / その他	平面 / 側面 / 溝 / 傾斜切り込み / バーチカル / その他	平面 / 側面 / 溝 / 突っ込み(Z送り) / 傾斜切り込み / バーチカル / その他	平面 / 側面 / 溝 / 傾斜切り込み / その他
被削材	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン
取付け方法	柄付きタイプ	柄付きタイプ	柄付きタイプ	柄付きタイプ	アーバー	柄付きタイプ
適応チップ材種	超硬コート	超硬コート	超硬コート	超硬コート	超硬コート	超硬コート
最大切り込み深さ (Ad)(mm)	1	1.5	1	0.5	1	0.5
