ＴｉＡlＮコートハイス鋼ラフィングエンドミル ショート/センターカット

ＴｉＡlＮコートハイス鋼ラフィングエンドミル ショート/センターカット
  • XA-RFEMS15
  • XA-RFEMS6
通常単価(税別)
1,930円～9,130円
税込単価
2,123円～10,043円
通常出荷日：在庫品1日目当日出荷可能

【特長】・スタンダードなTiAlNコートを採用したハイス鋼ラフィングショート刃長タイプ・再研磨可能。ご...

詳細を確認
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル ショート/センターカット

ミスミ

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル ショート/センターカット
通常価格(税別)： 2,770円 (税込価格：3,047円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル レギュラー/センターカット

ミスミ

ＴｉCＮコート粉末ハイス鋼ラフィングエンドミル レギュラー/センターカット
通常価格(税別)： 3,160円 (税込価格：3,476円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

納期



推奨切削条件

型番 XA-RFEMS

ＴｉＡlＮコートハイス鋼ラフィングエンドミル ショート/センターカット 推奨切削条件
  • 溝切削は、Ad=1.0D、側面切削は、Ad=1.5D、Rd=0.5Dを基準としています。
  • 機械、チャックは剛性のある精度の高いものをご使用ください。
  • 切削油は被削材に適したものを選定してください。
  • ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

D＞dのサイズは、下記条件の×80%でご使用ください。

■溝切削・側面切削

被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		調質鋼（35～40HRC）
（HPM、NAK）		アルミニウム合金
刃径
D		送り速度（mm/min）回転速度
（min-1）		送り速度（mm/min）回転速度
（min-1）		送り速度（mm/min）回転速度
（min-1）		送り速度（mm/min）回転速度
（min-1）
溝側面溝側面溝側面溝側面
560105267035702290204014001101905090
660105223040901910255011701202104240
880140167070120143040708801502603180
10120210134080140115050807002153802550
1212021011109015095055905802103702120
141202109509015082055905002103701820
161101808408014072050854401903301590
181101807408014064050853901903301410
201101806708014057050853501903301270
221001756107513052050853201753101160
25951705307012546045802801652901020
2895165480701254104575250165290910
3090160450701203804070230160280850

ＴｉＡlＮコートハイス鋼ラフィングエンドミル　ショート・センターカット:関連画像

型番リスト

表示件数
  • 1
    • 型番
    XA-RFEMS5
    XA-RFEMS6
    XA-RFEMS7
    XA-RFEMS8
    XA-RFEMS9
    XA-RFEMS10
    XA-RFEMS11
    XA-RFEMS12
    XA-RFEMS13
    XA-RFEMS14
    XA-RFEMS15
    XA-RFEMS16
    XA-RFEMS17
    XA-RFEMS18
    XA-RFEMS19
    XA-RFEMS20
    XA-RFEMS22
    XA-RFEMS25
    XA-RFEMS28
    XA-RFEMS30

    加工用途（加工形状）

    刃径

    (mm)

    刃数

    (枚)

    刃長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    刃径公差

    		最小発注数量
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    5
    3
    13
    6
    57
    ±0.060
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    6
    4
    13
    6
    57
    ±0.060
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    7
    4
    16
    10
    66
    ±0.075
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    8
    4
    19
    10
    69
    ±0.075
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    9
    4
    19
    10
    69
    ±0.075
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    10
    4
    22
    10
    72
    ±0.075
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    11
    4
    22
    12
    79
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    12
    4
    26
    12
    83
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    13
    4
    26
    12
    83
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    14
    4
    26
    12
    83
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    15
    4
    26
    12
    83
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    16
    4
    32
    16
    92
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    17
    4
    32
    16
    92
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    18
    4
    32
    16
    92
    ±0.090
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    19
    4
    32
    16
    92
    ±0.105
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    20
    4
    38
    20
    104
    ±0.105
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    22
    5
    38
    20
    104
    ±0.105
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    25
    5
    45
    25
    121
    ±0.105
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    28
    6
    45
    25
    121
    ±0.105
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    30
    6
    45
    25
    121
    ±0.105
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,930円
    ( 2,123円 )
    在庫品1日目当日出荷可能
    1,930円
    ( 2,123円 )
    在庫品1日目当日出荷可能
    2,300円
    ( 2,530円 )
    在庫品1日目当日出荷可能
    2,250円
    ( 2,475円 )
    在庫品1日目当日出荷可能
    2,290円
    ( 2,519円 )
    在庫品1日目当日出荷可能
    2,290円
    ( 2,519円 )
    在庫品1日目当日出荷可能
    2,620円
    ( 2,882円 )
    在庫品1日目当日出荷可能
    2,610円
    ( 2,871円 )
    在庫品1日目当日出荷可能
    3,260円
    ( 3,586円 )
    在庫品1日目当日出荷可能
    3,300円
    ( 3,630円 )
    在庫品1日目当日出荷可能
    3,530円
    ( 3,883円 )
    在庫品1日目当日出荷可能
    3,520円
    ( 3,872円 )
    在庫品1日目当日出荷可能
    3,760円
    ( 4,136円 )
    在庫品1日目当日出荷可能
    3,830円
    ( 4,213円 )
    在庫品1日目当日出荷可能
    4,280円
    ( 4,708円 )
    在庫品1日目当日出荷可能
    4,440円
    ( 4,884円 )
    在庫品1日目当日出荷可能
    5,410円
    ( 5,951円 )
    在庫品1日目当日出荷可能
    6,570円
    ( 7,227円 )
    在庫品1日目当日出荷可能
    8,350円
    ( 9,185円 )
    在庫品1日目当日出荷可能
    9,130円
    ( 10,043円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・スタンダードなTiAlNコートを採用したハイス鋼ラフィングショート刃長タイプ
    ・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

    ご注意

    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

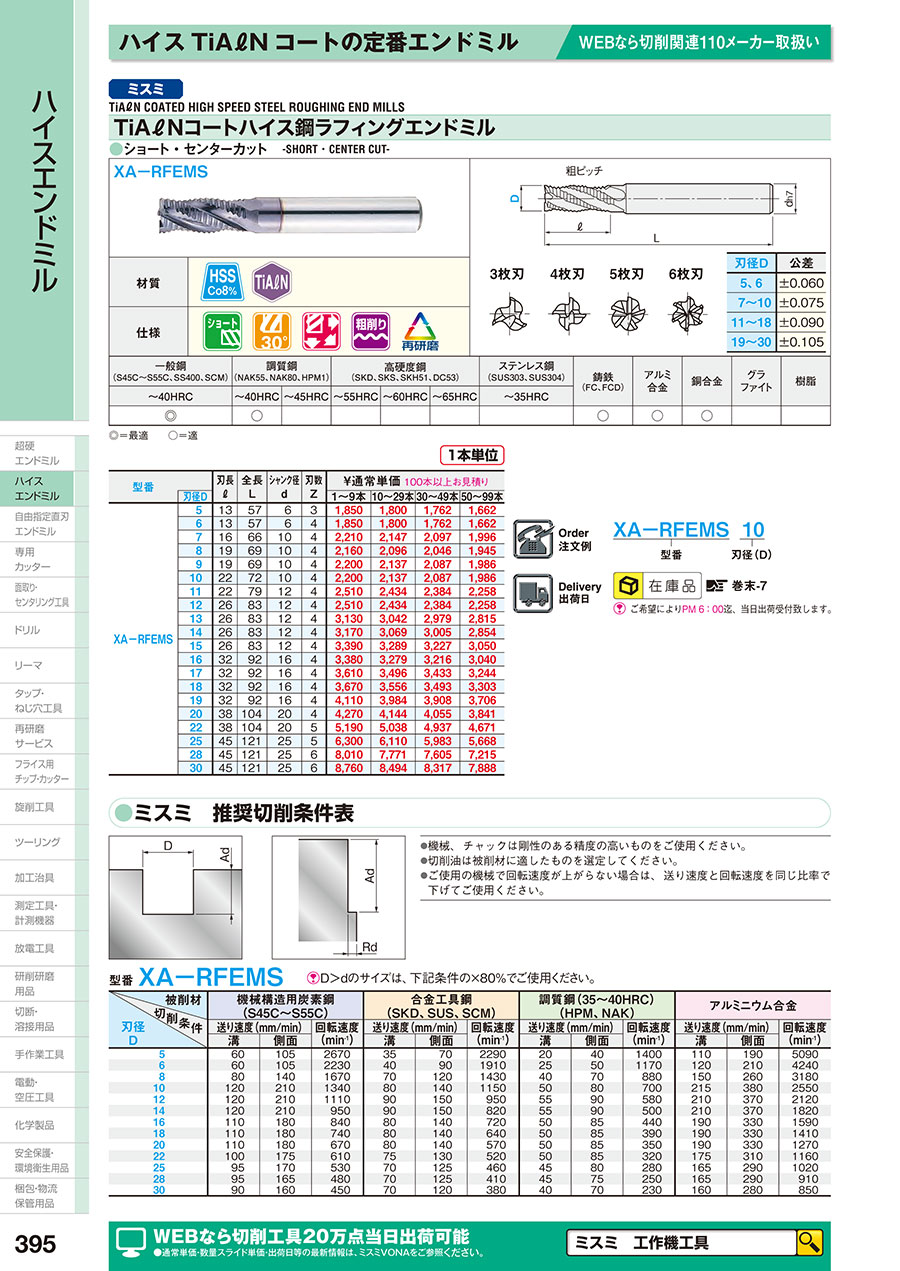

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    395

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＴｉＡlＮコートハイス鋼ラフィングエンドミル ショート/センターカットのレビュー
    4.2平均満足度：4.239件のレビュー
    S45C切削
    3
    満足度：3.02018/06/08
    他ブランドに比べ摩耗が早いがコスト面では重宝している。 再研磨して使うというよりは使い捨ての感覚。 再研磨費を考えると新...もっと読む
    2人が参考にしています。
    荒
    4
    満足度：4.02020/11/28
    Ｓ50Ｃポケット荒加工で 使用してます 切削問題なくできますね 結構な量けずれます
    1人が参考にしています。
    マシニングで使用
    4
    満足度：4.02023/02/16
    コスパは良いと思います。 欠けが他社製品と比べると発生しやすいかなという気はしますが 安価なので仕方ないと割り切っていま...もっと読む
    0人が参考にしています。
    切削加工
    4
    満足度：4.02023/01/27
    比較的安価で短納期なのでとても助かっています。問題なく使えています。
    0人が参考にしています。
    加工
    5
    満足度：5.02022/08/25
    お値段が安くて納期も早いので助かりました。 切削も問題ありません。
    0人が参考にしています。
    39件全て見る

    よくあるご質問（FAQ）

    Q切削条件を教えて欲しい。（被切削材：炭素鋼、溝・側面両方共）
    A
    送り速度(溝：110mm/min,側面：180mm/min）、回転速度(溝・側面共に670rpm）、また、溝加工の切削量はAd=1D、側面切削はAd=1.5D,Rd=0.5Dを推奨致します。
