タンガロイ

ミル 肩削り用 EPE5000

ミル 肩削り用 EPE5000
通常単価(税別)
28,256円～30,735円
税込単価
31,082円～33,809円
通常出荷日：1日目

ねじ止め式で柄付きタイプの刃先交換式エンドミル。【特長】・リード角が90度、工具径が20～63mm。・...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
  • 廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

よく一緒に見られています

高精度壁面加工用柄付きカッタ EPO11

タンガロイ

高精度壁面加工用柄付きカッタ EPO11
通常価格(税別)： 18,982円 (税込価格：20,880円)

通常出荷日：1 日目

よく一緒に見られています

ミル 肩削り用 ESE4000R

タンガロイ

ミル 肩削り用 ESE4000R
通常価格(税別)： 48,607円 (税込価格：53,468円)

通常出荷日：1 日目 ～

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

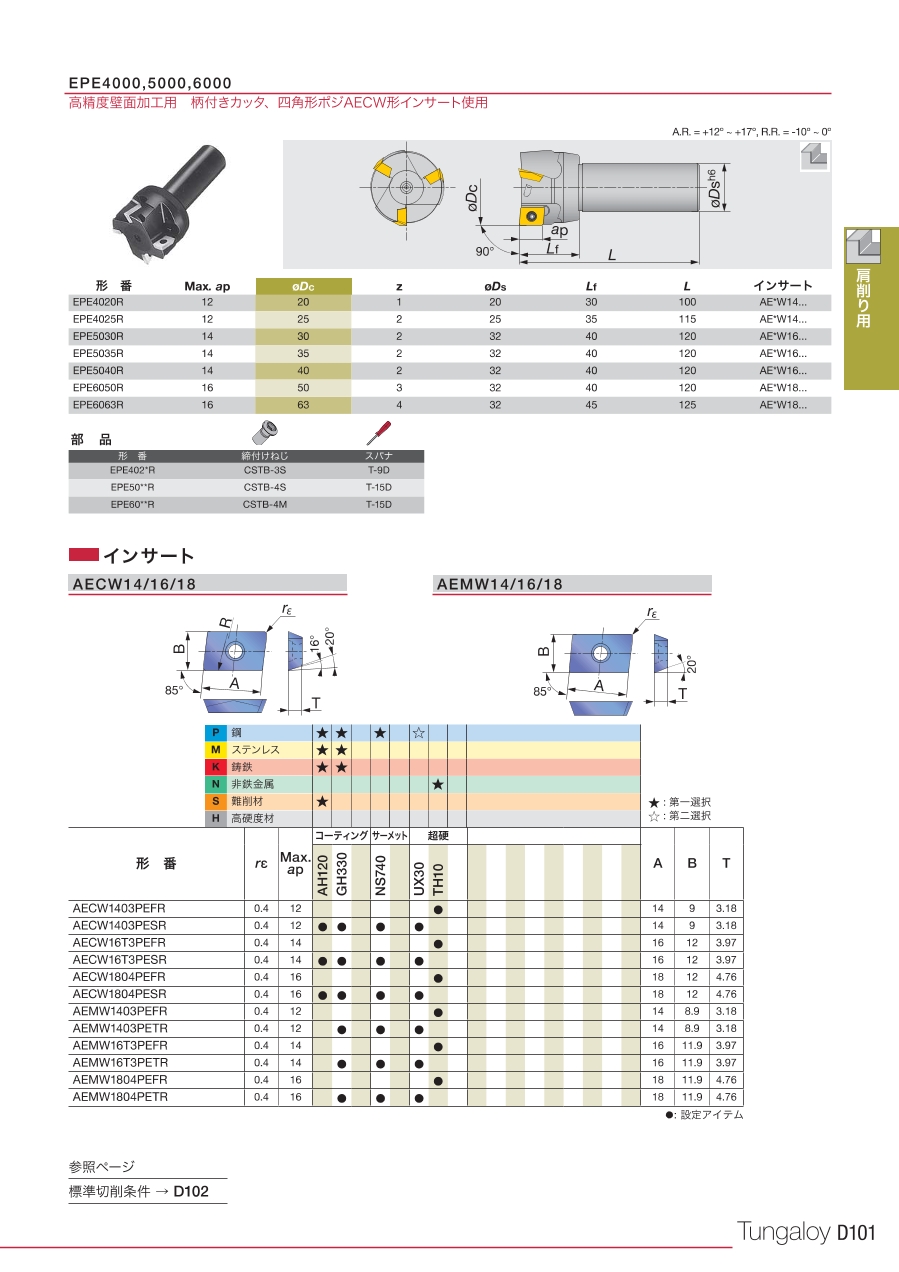

TACエンドミル壁面高精度タイプ EPE5000の外形図と寸法について

TACエンドミル壁面高精度タイプ EPE5000:関連画像

TACエンドミル壁面高精度タイプ EPE50000の寸法図
すくい角／A.R.+12度～+17度、R.R.-10度～0度
Max.ap／EPE5000：14mm

TACエンドミル壁面高精度タイプ EPE5000:関連画像

先端部

形番 使用インサート 刃数 寸法（mm） 締付けねじ ドライバ
φDc φDs ap Lf L
EPE5030R AECW16T3PES／FR
AEMW16T3PET／FR		 2 30 32 14 40 120 CSTB-4S T-15D
EPE5035R 35
EPE5040R 40

柄付タイプ

EPE5000の標準切削条件について

被削材 材種 切削速度vc（m/min） 刃当り送り
fz（mm/t）
φ20～35 mm φ40～63 mm
軟鋼、なまの鋼材
（180HB以下）
SS400､S15Cなど		 AH120・GH330 80～150 130～230 0.1～0.2
NS740 100～150 130～180 0.1～0.15
UX30 80～150 100～150 0.1～0.2
炭素鋼、合金鋼
（300HB以下）
S55C､SCM440など		 AH120・GH330 80～100 100～200 0.1～0.2
NS740 80～100 100～150 0.1～0.15
UX30 80～100 80～120 0.1～0.2
ダイス鋼 SKD
（300HB以下）		 AH120・GH330・NS740 80～100 100～120 0.1～0.15
被削材 材種 切削速度vc（m/min） 刃当り送り
fz（mm/t）
φ20～35 mm φ40～63 mm
ステンレス鋼
SUS304など		 AH120・GH330 100～200 120～200 0.1～0.2
鋳鉄 FC
ダクタイル鋳鉄 FCD		 TH10 80～100 80～100 0.1～0.15
AH120 80～150 80～150 0.1～0.2
アルミ合金
（Si<13%）		 TH10 200～300 300～500 0.1～0.25
  • ※ アルミニウム合金以外の被削材は乾式切削を行ってください。

型番リスト

表示件数
  • 1
    • 型番
    EPE5030R
    EPE5040R

    刃径 D

    (φ)

    トラスココード

    		最小発注数量
    30
    710-3638
    1個
    40
    710-3654
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,256円
    ( 31,082円 )
    1日目
    30,735円
    ( 33,809円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式で柄付きタイプの刃先交換式エンドミル。
    【特長】
    ・リード角が90度、工具径が20～63mm。
    ・刃数が2枚刃でサイズが3タイプより用途にあわせて選択可能。
    ・MaX.apがEPE5000：14mm、すくい角がA.R.+12度～+17度、R.R.-10度から0度。
    【用途】
    ・鋼・鋳鉄・ステンレス・アルミ合金の仕上げ肩削り加工用に最適。
    ・直角肩加工、側面加工等に利用可能。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
    • 廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
