タンガロイ

TACミル THF4400IA

カタログ

通常単価(税別): 68,997円～126,214円

税込単価: 75,897円～138,835円

通常出荷日：1日目

くさび止め式でボアタイプの刃先交換式エンドミル。【特長】・リード角が45度、ポジタイプ4コーナ仕様のイ...

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

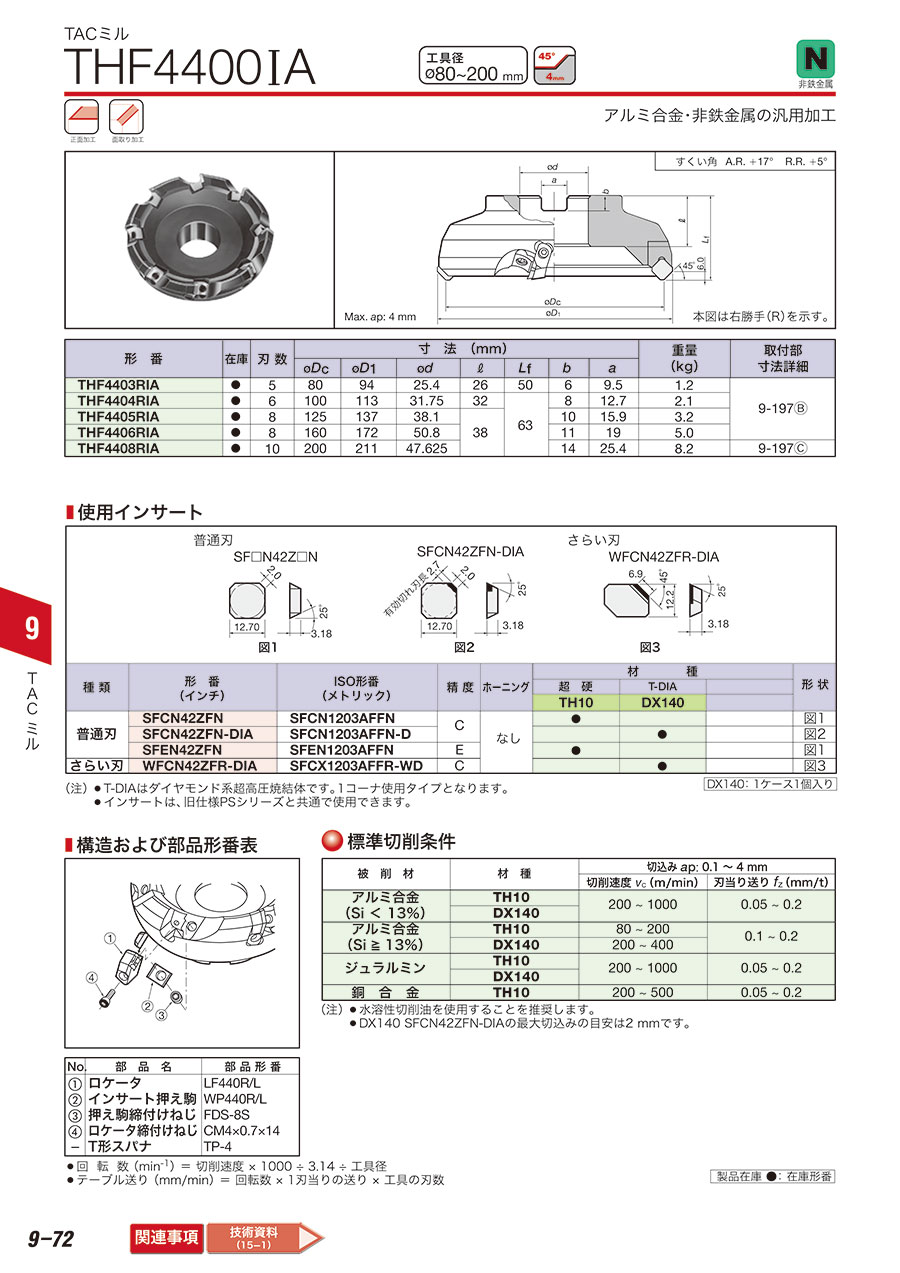

TACミル THF4400IAの外形図と寸法について

TACミル THF4400IAの寸法図
すくい角／A.R.+17度、R.R.+5度
Max.ap／4mm
※右勝手（R）を示す。

形番	刃数	寸法（mm）							重量（kg）
形番	刃数	φD_c	φD₁	φd	l	L_f	b	a	重量（kg）
THF4403RIA	5	80	94	25.4	26	50	6	9.5	1.2
THF4404RIA	6	100	113	31.75	32	63	8	12.7	2.1
THF4405RIA	8	125	137	38.1	38		10	15.9	3.2
THF4406RIA	8	160	172	50.8			11	19	5.0
THF4408RIA	10	200	211	40.625			14	25.4	8.2

ボアタイプ

この商品の構造および部品について

部品構成図

型番	部品名	部品形番
（1）	ロケータ	LF440R／L
（2）	インサート押え駒	WP440R／L
（3）	押え駒締付けねじ	FDS-8S
（4）	ロケータ締付けねじ	CM4×0.7×14
-	T形スパナ	TP-4

・回転数（min-1）=切削速度×1000÷3.14÷工具径
¡・テーブル送り（mm/min）=回転数×1刃当りの送り×工具の刃数

THF4400IA の標準切削条件

被削材	材種	切込みap：0.1～4mm
被削材	材種	切削速度v_c（m/min）	刃当り送り f_z（mm/t）
アルミ合金（Si<13%）	TH10	200～1000	0.05～0.2
アルミ合金（Si<13%）	DX140	200～1000	0.05～0.2
アルミ合金（Si≧13%）	TH10	80～200	0.1～0.2
アルミ合金（Si≧13%）	DX140	200～400	0.1～0.2
ジュラルミン	TH10	200～1000	0.05～0.2
ジュラルミン	DX140	200～1000	0.05～0.2
銅合金	TH10	200～500	0.05～0.2

この商品の使用上の注意

水溶性切削油を使用することを推奨します。
DX140SFCN42ZFN-DIAの最大切込みの目安は2mmです。

型番リスト

表示件数

型番

THF4403RIA

THF4406RIA

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

適応チップ材種

首下長（ℓ1）

(mm)

寸法 Φd

(mm)

寸法 ΦD1

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

トラスココード

最小発注数量

80	50	5	超硬コートなし / ダイヤ(PCD)	50	25.4	94	26	6	9.5	710-2712	1個
160	63	8	超硬コートなし / ダイヤ(PCD)	63	50.8	172	38	11	19	350-7564	1個

通常単価(税別) (税込単価)	通常出荷日

68,997円 ( 75,897円 )	1日目
126,214円 ( 138,835円 )	1日目

詳細情報

基本情報

基本情報

くさび止め式でボアタイプの刃先交換式エンドミル。
【特長】
・リード角が45度、ポジタイプ4コーナ仕様のインサート。
・刃数が5枚刃、6枚刃、8枚刃、10枚刃の4タイプで用途にあわせて選択可能。
・ロケータ、インサート押え駒、押え駒締付けねじ、ロケータ締付けねじの部品で構成。
【用途】
・アルミ合金、非鉄金属の汎用加工用として最適。
・正面加工、面取り加工等に利用可能。

ご注意

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
SEC-ウェーブラジアスミル RSE 12000R（S）型
住友電工ハードメタル
SEC-スミデュアルミル DMSL06000EL型本体（ロングシャンクタイプ）
住友電工ハードメタル
SEC-スミデュアルミル DMSL06000E型本体（柄付きタイプ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TACミル THF4400IAのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 TACミル THF4400IA	TACミル・仕上刃・コンビネーションタイプ TFP4000IA	ミル肩削り用 TSP4000IA	平面加工用カッタ EME4400形	面取り加工用カッタ ECP4400R形	TACミル TUNGQUAD TPD05
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	68,997円-	97,497円 -	62,273円 -	48,607円 -	17,924円 -	53,413円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目〜	1日目
加工用途	平面 / 面取り	平面	平面	平面 / 面取り	面取り	平面 / 溝
被削材	アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
取付け方法	アーバー	アーバー	アーバー	柄付きタイプ	柄付きタイプ	アーバー
最大切り込み深さ (Ad)(mm)	4	10	10	4	3	4
CADデータ有無(2D/3D)	2D	2D	2D	2D	2D	2D／3D
