タンガロイ

外径加工用バイト Turning-A ATGNR／L形

外径加工用バイト Turning-A ATGNR／L形
通常単価(税別)
7,930円～8,690円特別価格
税込単価
8,723円～9,559円特別価格
一部SALE 2026.02.28まで
通常出荷日：在庫品1日目～1日目一部当日出荷可能

ダブルクランプ式 外径加工用工具 アプローチ角：91° ネガタイプインサート使用。【特長】・1本のねじ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ネガ・クランプオン式ATGNR/L

特長

ワンアクションで2方向にクランプ

ワンアクションで2方向にクランプ

スパナ1本でクランプと敷き金交換可能。背面操作も可能。

スパナ1本でクランプと敷き金交換可能。背面操作も可能。

インデックス精度

特長（インサートのコーナーチェンジ）

特長（インサートのコーナーチェンジ）

 f方向(μm)L方向(μm)
TURNING△0.81.4
従来品1.12.2
他社品A2.87.7
他社品B3.81.5
他社品C1.02.2

寸法図

寸法図1（切刃形状記号G）

寸法図1（切刃形状記号G）

寸法図2（本図は右勝手Rを示す）

寸法図2（本図は右勝手Rを示す）

型番リスト

表示件数
  • 1
    • 型番
    ATGNL2020K16-A
    ATGNL2525M16-A
    ATGNL2525M22-A
    ATGNR2020K16-A
    ATGNR2525M16-A
    ATGNR2525M22-A

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    クランプ駒

    シャンク断面H/B

    シート

    		最小発注数量
    16
    左
    20
    20
    125
    350-1329
    TN□□1604□□
    ACP3S
    20
    AST322
    1個
    16
    左
    25
    25
    150
    350-1337
    TN□□1604□□
    ACP3S
    25
    AST322
    1個
    22
    左
    25
    25
    150
    350-1345
    TN□□2204□□
    ACP4S
    25
    AST422
    1個
    16
    右
    20
    20
    125
    350-1361
    TN□□1604□□
    ACP3S
    20
    AST322
    1個
    16
    右
    25
    25
    150
    350-1388
    TN□□1604□□
    ACP3S
    25
    AST322
    1個
    22
    右
    25
    25
    150
    350-1396
    TN□□2204□□
    ACP4S
    25
    AST422
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,930円
    ( 8,723円 )
    1日目
    8,250円
    ( 9,075円 )
    1日目
    8,690円
    ( 9,559円 )
    1日目
    7,930円7,692円
    ( 8,461円 )
    在庫品1日目当日出荷可能
    8,250円
    ( 9,075円 )
    1日目
    8,690円
    ( 9,559円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ式 外径加工用工具 アプローチ角：91° ネガタイプインサート使用。
    【特長】
    ・1本のねじで2か所をクランプする。
    ・操作性と高い保持力を両立。経済的なネガタイプインサートを使用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

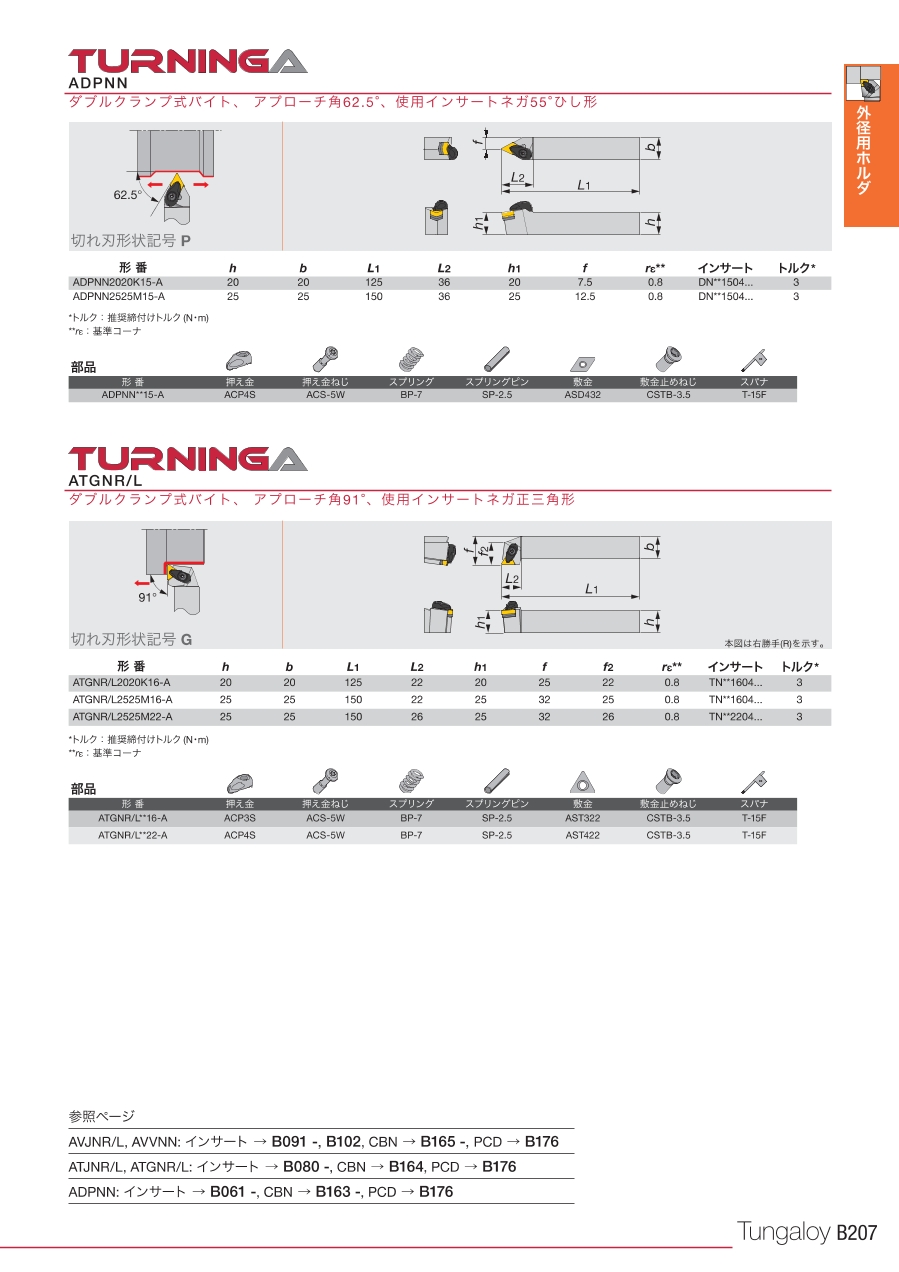

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    外径加工用バイト Turning-A ATGNR／L形のレビュー
    3平均満足度：3.01件のレビュー
    NC鋼粗加工
    3
    満足度：3.02018/07/31
    チップの経済性からこの形状を選んだ。堅牢なクランプは良いのだが、刃先クーラントの邪魔になることもある。
