タンガロイ

ターニングA ダブルクランプ式 ATJNR/L

ターニングA ダブルクランプ式 ATJNR/L
通常単価(税別)
8,886円～9,218円
税込単価
9,775円～10,140円
通常出荷日：1日目

ダブルクランプ式バイトの外径・倣い切削用ネガホルダ。【特長】・アプローチ角が93°、ネガ正三角形タイプ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

外径加工用バイト Turning-A AWLNR/L形

タンガロイ

外径加工用バイト Turning-A AWLNR/L形
通常価格(税別)： 8,532円 (税込価格：9,385円)

通常出荷日：在庫品1日目

よく一緒に見られています

外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／L

タンガロイ

外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／L
通常価格(税別)： 8,886円 (税込価格：9,775円)

通常出荷日：1 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

倣い加工用工具の外径用ホルダ

ターニングA ダブルクランプ式 ATJNR/L:関連画像

切れ刃形状記号J

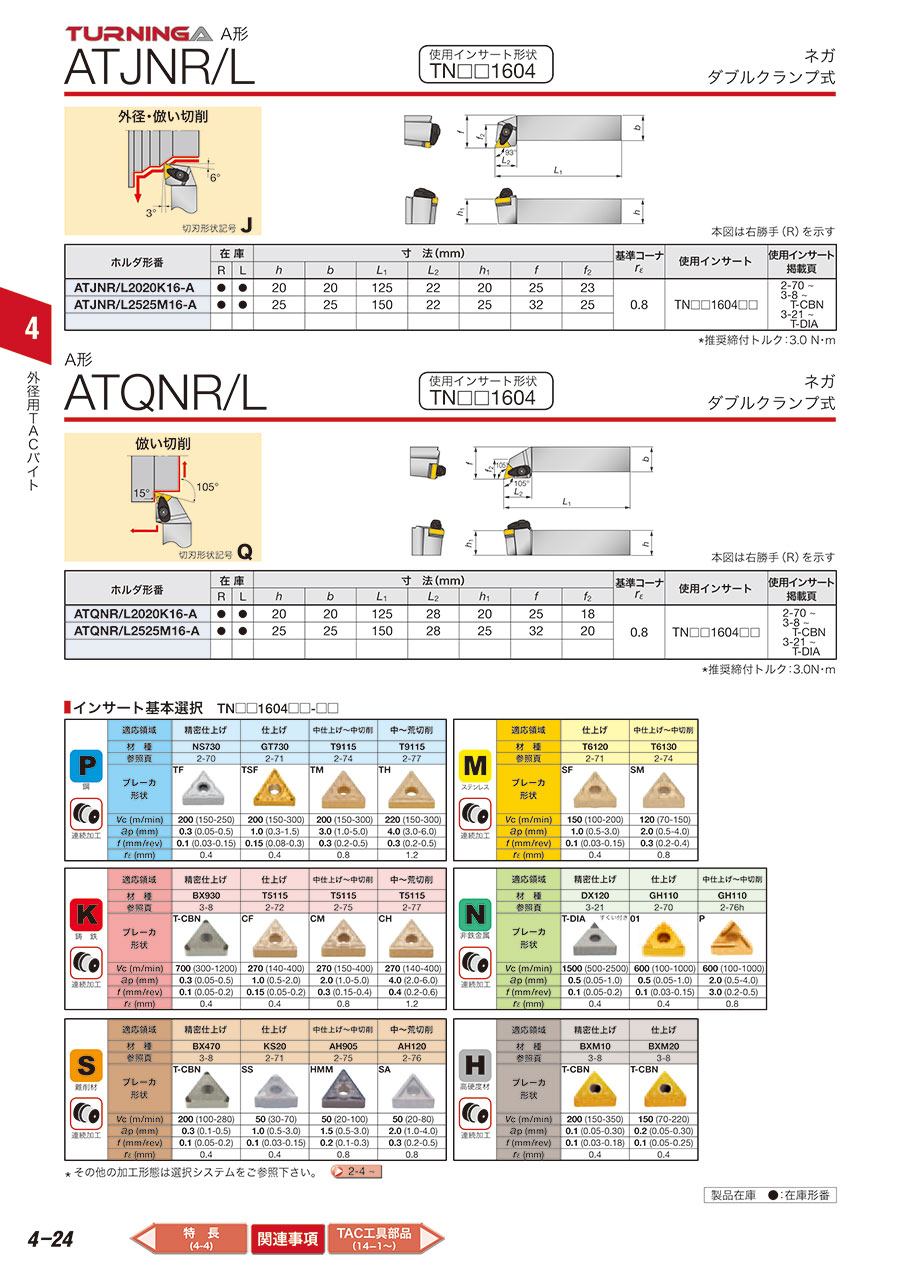

ターニングA ダブルクランプ式 ATJNR/Lの外形図と仕様について

ターニングA ダブルクランプ式 ATJNR/L:関連画像

ターニングA ダブルクランプ式 ATJNR/Lの寸法図
※本図は右勝手（R）を示す。

ホルダ形番 寸法（mm） 基準コーナ
rε		 使用インサート
h b L1 L2 h1 f f2
ATJNR/L2020K16-A 20 20 125 22 20 25 23 0.8 TN□□1604□□
ATJNR/L2525M16-A 25 25 150 22 25 32 25

※推奨締付トルク：3.0N・m

この商品の部品について

形番 押え金 押え金ねじ スプリング スプリングピン 敷金 敷金止めねじ スパナ
ATJNR/L**16-A ACP3S ACS-5W BP-7 SP-2.5 AST322 CSTB-3.5 T-15F

型番リスト

表示件数
  • 1
    • 型番
    ATJNL2020K16-A
    ATJNL2525M16-A
    ATJNR2020K16-A
    ATJNR2525M16-A

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    350-1400
    2Ｄ
    20
    1個
    左
    25
    25
    150
    350-1418
    2D/3D
    25
    1個
    右
    20
    20
    125
    350-1426
    2Ｄ
    20
    1個
    右
    25
    25
    150
    350-1434
    2D/3D
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,886円
    ( 9,775円 )
    1日目
    9,218円
    ( 10,140円 )
    1日目
    8,905円
    ( 9,796円 )
    1日目
    9,201円
    ( 10,121円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ式バイトの外径・倣い切削用ネガホルダ。
    【特長】
    ・アプローチ角が93°、ネガ正三角形タイプのインサートを使用。
    ・右勝手、左勝手の2タイプで4種類のバリエーションで用途にあわせて選択可能。
    ・使用インサート：TN□□1604□□。
    ・ネガタイプインサート使用。
    【用途】
    ・外径と倣いの切削・加工用工具として利用可能。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ターニングA ダブルクランプ式 ATJNR/Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ターニングA ダブルクランプ式 ATJNR/L
    ターニングA ダブルクランプ式 ARGNR/L
    ターニングA ダブルクランプ式 AVVNN
    ターニングA ダブルクランプ式 ADPNN
    外径用ホルダ ターニングA ダブルクランプ式バイト ASDNN
    ターニングA ワン・ダブル式 DSDNN
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格8,886円-9,715円11,637円 -8,547円 -8,886円 -12,512円 -
    通常出荷日1日目在庫品1日目〜1日目1日目1日目1日目
    加工用途外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い外径 / 面取り外径 / 面取り
    適合チップ形状T（三角形）R（円形）V（35°ひし形）D（55°ひし形）S（四角形）S（四角形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    適合チップ切れ刃長161216151212
    切込み角J：93°（オフセットあり）G：90°（オフセットあり）V：72.5°（オフセットなし）P：117.5°（オフセットあり）D：45°（オフセットなし）D：45°（オフセットなし）
