タンガロイ

外径溝入れ・突切り用バイト STCR/L-38（-CHP）

外径溝入れ・突切り用バイト STCR/L-38（-CHP）
通常単価(税別)
14,118円～25,700円
税込単価
15,530円～28,270円
通常出荷日：1日目

ユニークな形状の4コーナ仕様インサートと強固なクランプシステムにより高精度加工が可能な溝入れ・突切り工...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

外径溝入れ加工用バイト TungCut CTER/L形

タンガロイ

外径溝入れ加工用バイト TungCut CTER/L形
通常価格(税別)： 11,974円 (税込価格：13,171円)

通常出荷日：1 日目

よく一緒に見られています

外径溝入れ・突切りバイト QSER/L

タンガロイ

外径溝入れ・突切りバイト QSER/L
通常価格(税別)： 13,217円 (税込価格：14,539円)

通常出荷日：1 日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

内部給油ホルダにより、深溝加工でも切りくず排出性を向上。

高圧クーラント対応CHP型ホルダ

切削油がダイレクトに刃先に供給されることにより、優れた切りくず処理性と安定した長寿命を実現

外径溝入れ・突切り用バイト STCR/L-38（-CHP） 高圧クーラント対応CHP型ホルダ

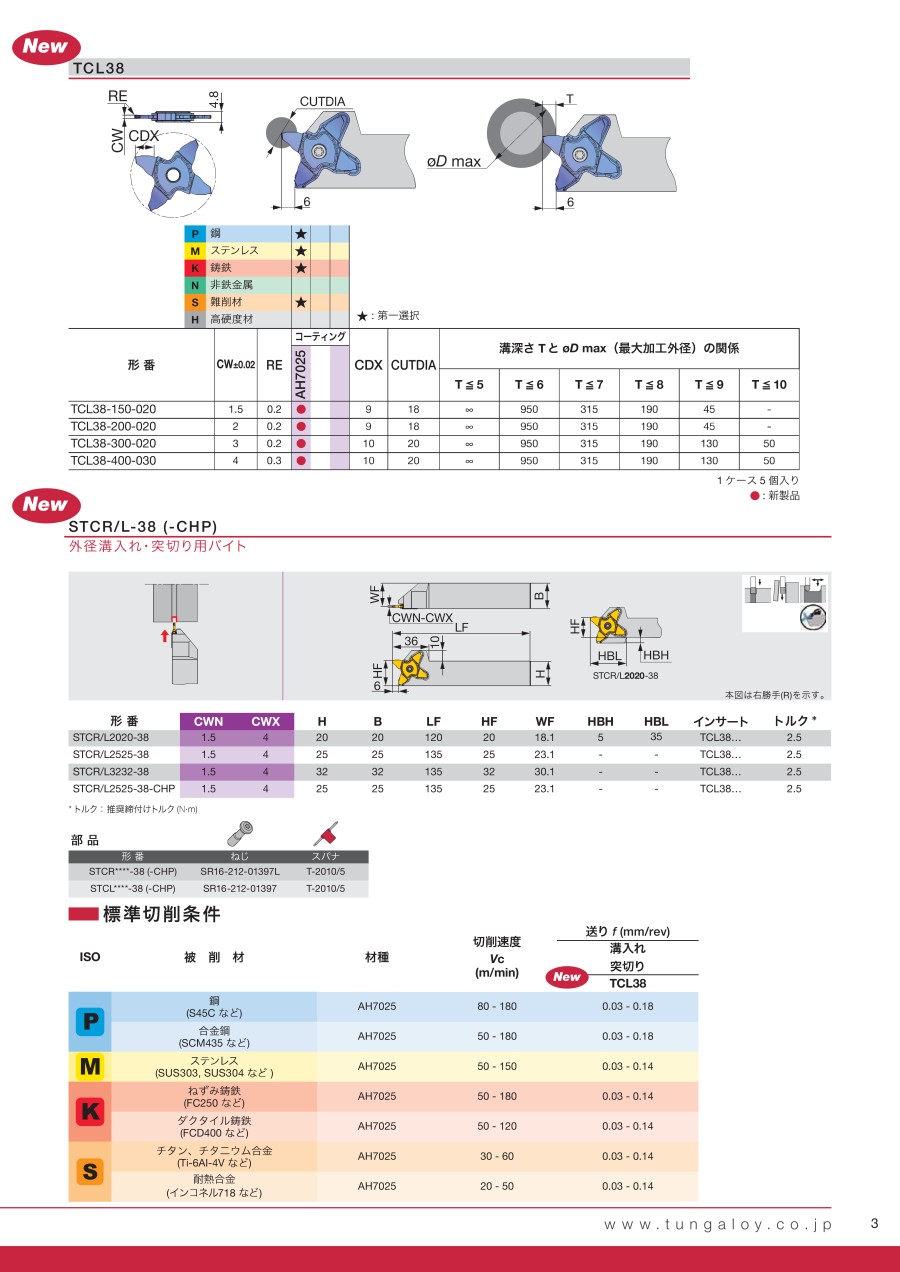

外形図

外径溝入れ・突切り用バイト STCR/L-38（-CHP） 外形図-1
外径溝入れ・突切り用バイト STCR/L-38（-CHP） 外形図-2

本図は右勝手（R）を示す。

推奨切削条件

推奨切削条件表

外径溝入れ・突切り用バイト STCR/L-38（-CHP） 推奨切削条件表

選定サポート情報

部品

外径溝入れ・突切り用バイト STCR/L-38（-CHP） 部品

注意・禁止事項

安全上の注意点

  • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
  • 切れ刃が鋭利なため素手でさわらないでください。
  • 切れ味を確認して早めに工具交換を行ってください。
  • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
    また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

表示件数
  • 1
    • 型番
    STCL2020-38
    STCL2525-38
    STCL2525-38-CHP
    STCL3232-38
    STCR2020-38
    STCR2525-38
    STCR2525-38-CHP
    STCR3232-38

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    クランプねじ

    		最小発注数量
    左
    20
    20
    120
    18.1
    20
    SR16-212-01397
    1個
    左
    25
    25
    135
    23.1
    25
    SR16-212-01397
    1個
    左
    25
    25
    135
    23.1
    25
    SR16-212-01397
    1個
    左
    32
    32
    135
    30.1
    32
    SR16-212-01397
    1個
    右
    20
    20
    120
    18.1
    20
    SR16-212-01397L
    1個
    右
    25
    25
    135
    23.1
    25
    SR16-212-01397L
    1個
    右
    25
    25
    135
    23.1
    25
    SR16-212-01397L
    1個
    右
    32
    32
    135
    30.1
    32
    SR16-212-01397L
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,118円
    ( 15,530円 )
    1日目
    16,796円
    ( 18,476円 )
    1日目
    25,700円
    ( 28,270円 )
    1日目
    22,561円
    ( 24,817円 )
    1日目
    14,118円
    ( 15,530円 )
    1日目
    16,796円
    ( 18,476円 )
    1日目
    25,700円
    ( 28,270円 )
    1日目
    22,561円
    ( 24,817円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ユニークな形状の4コーナ仕様インサートと強固なクランプシステムにより高精度加工が可能な溝入れ・突切り工具。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
