タンガロイ

TACミル TUNGQUAD TPD05

TACミル TUNGQUAD TPD05
通常単価(税別)
53,413円～59,766円
税込単価
58,754円～65,743円
通常出荷日：1日目

高能率加工可能な超多刃小径カッタ。【特長】・ねじ止め式直角肩加工用柄付きカッタ。・リード角：90°。

  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認

よく一緒に見られています

面取り加工用エンドミル TungQuad EASD05

タンガロイ

面取り加工用エンドミル TungQuad EASD05
通常価格(税別)： 27,375円 (税込価格：30,113円)

通常出荷日：1 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

小物部品加工に最適。

■多刃仕様で高生産性を実現
・あらゆる被削材の肩削りにおいて、高い生産性を実現する多刃仕様の小径カッタです。


TACミル TUNGQUAD TPD05 製品仕様01

刃数の比較

TACミル TUNGQUAD TPD05 製品仕様02

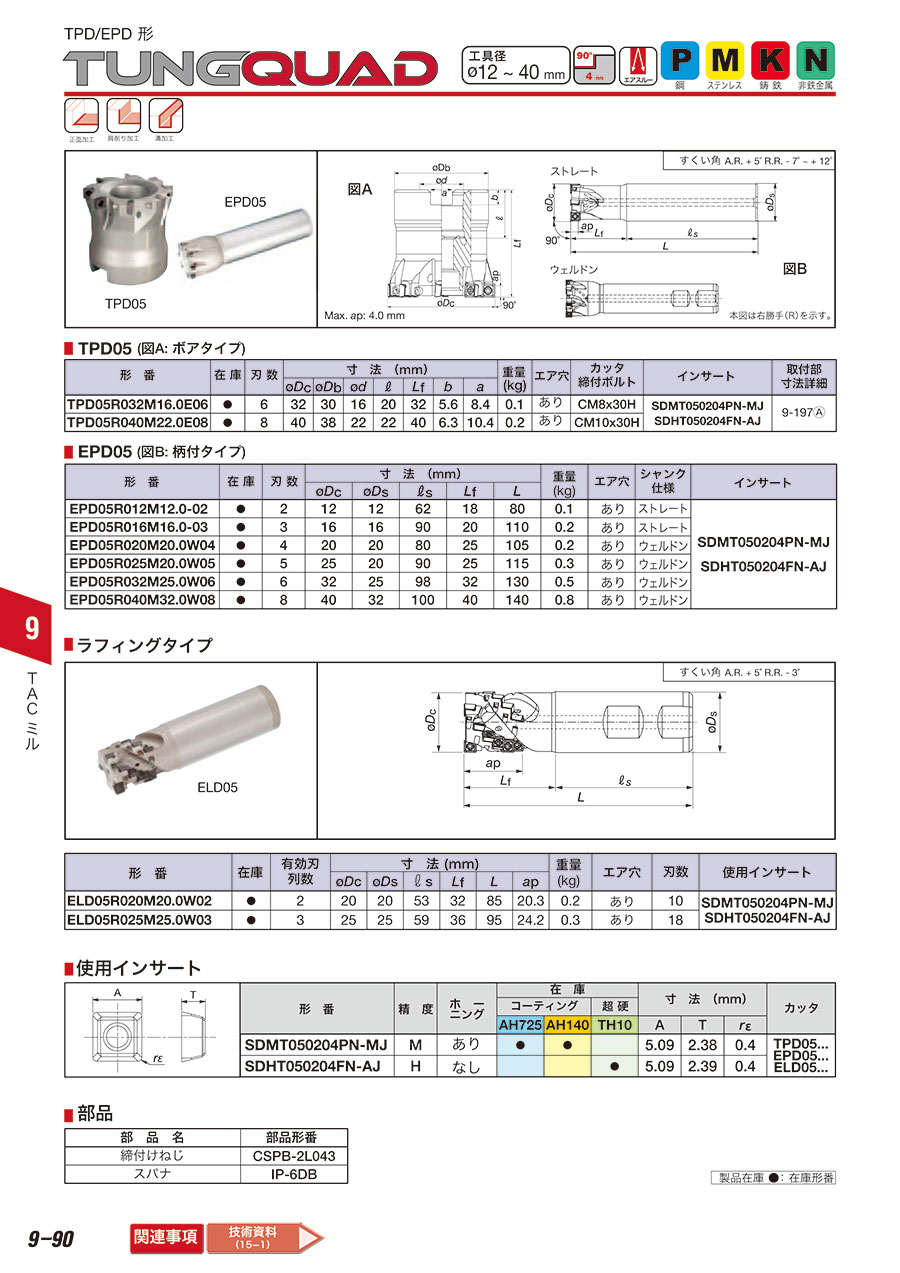

外形図

超多刃仕様ねじ止め式直角肩加工用フライスカッタ、四角形ポジSDMT / SDHT05形インサート使用

A.R. = +5°, R.R. = -7° ～ +12°
TACミル TUNGQUAD TPD05 外形図01

本図は右勝手（R）を示す。

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。


■ボア、シャンクタイプ TPD05/EPD05

TACミル TUNGQUAD TPD05 推奨切削条件表03

・切込みや切削幅が大きい場合は、Vc、fz を下限値に設定し、機械の動力、振動などを見極めてご使用ください。



■横送り加工および裏面取り加工時

TACミル TUNGQUAD TPD05 推奨切削条件表4


■突っ込み加工時

TACミル TUNGQUAD TPD05 推奨切削条件表05

 ※面取り量が C1 を超える場合については、その面取り量に応じて上記条件表の 70%以下を目安として条件を設定をお願います。

型番リスト

表示件数
  • 1
    • 型番
    TPD05R032M16.0E06
    TPD05R040M22.0E08

    刃径 D

    (φ)

    全長 (L)

    (mm)

    刃数

    (枚)

    首下長（ℓ1）

    (mm)

    寸法 Φd

    (mm)

    寸法 ℓ

    (mm)

    寸法 b

    (mm)

    寸法 a

    (mm)

    寸法 ΦDb

    (mm)

    トラスココード

    カッタ締付けボルト

    		最小発注数量
    32
    32
    6
    32
    16
    20
    5.6
    8.4
    20
    702-0490
    CM8x30H
    1個
    40
    40
    8
    40
    22
    22
    6.3
    10.4
    38
    702-0503
    CM10x30H
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    53,413円
    ( 58,754円 )
    1日目
    59,766円
    ( 65,743円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    高能率加工可能な超多刃小径カッタ。
    【特長】
    ・ねじ止め式直角肩加工用柄付きカッタ。
    ・リード角：90°。

    ご注意

    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
