フクダ精工

ロングシャンク沈めフライス

Name: ロングシャンク沈めフライス
Brand: フクダ精工
SKU: 223000581742
Rating: 4 (2 reviews)

カタログ

通常単価(税別): 8,165円～53,986円

税込単価: 8,982円～59,385円

通常出荷日：3日目～5日目

六角穴付ボルト用のザグリ加工に使用する切削工具。【特長】・M3～30、さらにinサイズと豊富なラインナ...

詳細を確認

44.0

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

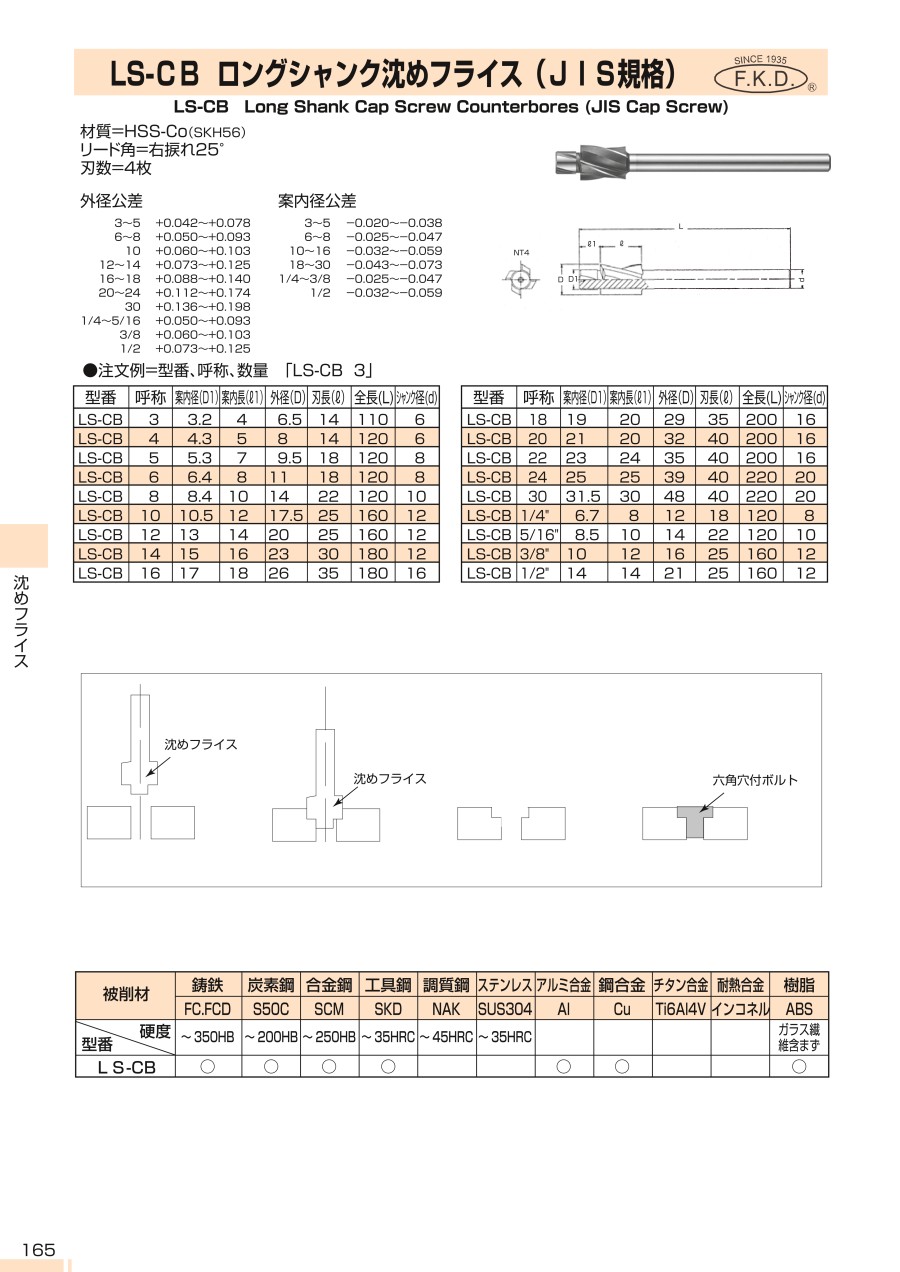

ロングシャンク沈めフライスの寸法

外形図

3～20

呼称	案内径（φD1）	案内長（l1）	刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
3	3.2	4	6.5	14	110	6
4	4.3	5	8	14	120	6
5	5.3	7	9.5	18		8
6	6.4	8	11	18		8
8	8.4	10	14	22		10
10	10.5	12	17.5	25	160	12
12	13	14	20	25	160
14	15	16	23	30	180
16	17	18	26	35	180	16
18	19	20	29	35	200
20	21	20	32	40	200

インチサイズ

呼称	案内径（φD1）	案内長（l1）	刃径（φD）	刃長（l）	全長（L）	シャンク径（φd）
1/4"	6.7	8	12	18	120	8
5/16"	8.5	10	14	22	120	10
3/8"	10	12	16	25	160	12
1/2"	14	14	21	25	160	12

型番リスト

表示件数

型番

座繰り径・大径

適用ネジ径

案内径(D1)

(φmm)

案内長(ℓ)

(mm)

刃長(ℓ)

(mm)

全長(L)

(mm)

シャンク径(d)

トラスココード

案内径公差

外径公差

RoHS?

最小発注数量

21	1/2	14	14	25	160	12	-	-0.032～-0.059	+0.073～+0.125	-	1個
12	1/4	6.7	8	18	120	8	-	-0.025～-0.047	+0.050～+0.093	-	1個
6.5	M3	3.2	4	14	110	6	277-2299	-0.020～-0.038	+0.042～+0.078	10	1個
16	3/8	10	12	25	160	12	-	-0.025～-0.047	+0.060～+0.103	-	1個
8	M4	4.3	5	14	120	6	277-2302	-0.020～-0.038	+0.042～+0.078	10	1個
9.5	M5	5.3	7	18	120	8	277-2311	-0.020～-0.038	+0.042～+0.078	10	1個
14	5/16	8.5	10	22	120	10	-	-0.025～-0.047	+0.050～+0.093	-	1個
11	M6	6.4	8	18	120	8	277-2329	-0.025～-0.047	+0.050～+0.093	10	1個
14	M8	8.4	10	22	120	10	277-2337	-0.025～-0.047	+0.050～+0.093	10	1個
17.5	M10	10.5	12	25	160	12	277-2345	-0.032～-0.059	+0.060～+0.103	10	1個
20	M12	13	14	25	160	12	277-2353	-0.032～-0.059	+0.073～+0.125	10	1個
23	M14	15	16	30	180	12	277-2361	-0.032～-0.059	+0.073～+0.125	10	1個
26	M16	17	18	35	180	16	277-2370	-0.032～-0.059	+0.088～+0.140	10	1個
29	M18	19	20	35	200	16	-	-0.043～-0.073	+0.088～+0.140	-	1個
32	M20	21	20	40	200	16	-	-0.043～-0.073	+0.112～+0.174	-	1個
35	M22	23	24	40	200	16	-	-0.043～-0.073	+0.112～+0.174	-	1個
39	M24	25	25	40	220	20	-	-0.043～-0.073	+0.112～+0.174	-	1個
48	M30	31.5	30	40	220	20	-	-0.043～-0.073	+0.136～+0.198	-	1個

通常単価(税別) (税込単価)	通常出荷日

13,606円 ( 14,967円 )	3日目
10,243円 ( 11,267円 )	3日目
8,369円 ( 9,206円 )	5日目
10,740円 ( 11,814円 )	5日目
8,165円 ( 8,982円 )	5日目
10,632円 ( 11,695円 )	5日目
12,418円 ( 13,660円 )	3日目
10,632円 ( 11,695円 )	5日目
12,418円 ( 13,660円 )	3日目
11,875円 ( 13,063円 )	5日目
13,195円 ( 14,515円 )	5日目
16,831円 ( 18,514円 )	3日目
20,575円 ( 22,633円 )	3日目
21,094円 ( 23,203円 )	3日目
24,050円 ( 26,455円 )	3日目
28,479円 ( 31,327円 )	3日目
36,063円 ( 39,669円 )	3日目
53,986円 ( 59,385円 )	3日目

詳細情報

基本情報

基本情報

六角穴付ボルト用のザグリ加工に使用する切削工具。
【特長】
・M3～30、さらにinサイズと豊富なラインナップ。
・JIS規格の沈め穴を加工するフライス。
・ロングシャンクで深部の加工が可能。
【用途】
・六角穴付ボルト用のザグリ加工に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロングシャンク沈めフライスのレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

M10ボルト座グリ

満足度：4.02021/09/02

加工、加工精度、問題ありません。コ−ティング有のロングシャンクがあれば、助かります。検討願います。

1人が参考にしています。

機械部品のザクリ加工に使用

満足度：4.02021/06/23

SS400の材質の機械部品のザクリ加工に、このロングシャンク沈めフライス(LS-CB-5)を使用しています。気になった点...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q六角穴付ボルト用以外に、どんな種類の沈めフライスがありますか？

皿小ネジ用（MS-CB）や押し出しピン用（EP-CB）があります。また穴あけと沈め穴加工を同時に行えるドリル付きもありますので、用途に応じてお買い求めください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ロングシャンク沈めフライス	押し出しピン用沈めフライス	ドリル付沈めフライス（六角穴付ボルト用）	ドリル付皿小ネジ下穴用沈めフライス	六角穴付ボルト用ロングシャンク沈めフライス	超硬沈めフライス
メーカー	フクダ精工	フクダ精工	フクダ精工	フクダ精工	栄工舎	栄工舎
通常価格	8,165円-	4,784円 -	2,927円 -	3,752円 -	8,297円 -	9,920円 -
通常出荷日	3日目〜	3日目〜	在庫品1日目〜	在庫品1日目〜	3日目〜	3日目〜
座繰り用途	六角穴付きボルト用（座繰りのみ）	多用途	六角穴付きボルト用（ドリル付）	皿ネジ用（ドリル付）	六角穴付きボルト用（座繰りのみ）	六角穴付きボルト用（座繰りのみ）
シャンク仕様	ストレートシャンク	ストレートシャンク	ストレートシャンク	ストレートシャンク	ストレートシャンク	ストレートシャンク
刃材質	ハイス	ハイス	ハイス	ハイス	ハイス	超硬
工具材種	コバルトハイス(SKH56)	コバルトハイス(SKH56)	ハイス(SKH51)	ハイス(SKH51)	-	-
加工用途	座繰り	座繰り	座繰り・穴あけ	座繰り・穴あけ	-	-
