タンガロイ

内径加工用バイト StreamJetBar SCLPR／L形

Name: 内径加工用バイト StreamJetBar SCLPR／L形
Brand: タンガロイ
SKU: 223000403756
Rating: 5 (1 reviews)

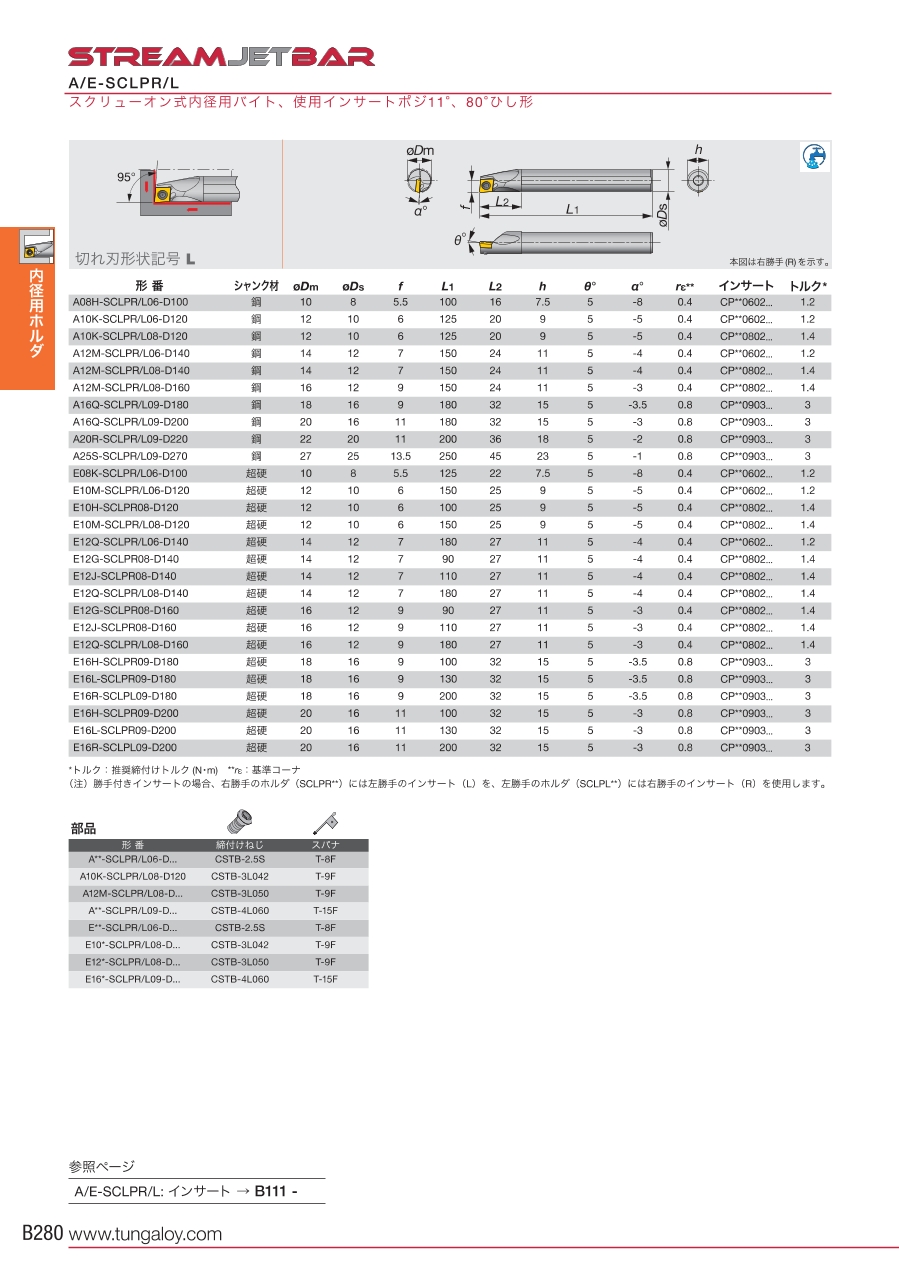

カタログ

通常単価(税別): 13,290円～95,987円特別価格

税込単価: 14,619円～105,586円特別価格

一部SALE 2026.12.31まで

通常出荷日：在庫品1日目～1日目一部当日出荷可能

ねじ止め式内径加工用工具アプローチ角：95° ポジタイプインサート使用。【特長】・切れ味の良いポジ...

詳細を確認

55.0

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

詳細を確認

よく一緒に見られています

タンガロイ

内径加工用バイト StreamJetBar SCLCR／L形

通常価格(税別)： 12,274円 (税込価格：13,501円)

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ

内径加工用バイト StreamJetBar STUPR／L形

通常価格(税別)： 12,274円 (税込価格：13,501円)

通常出荷日：在庫品1日目

未確定：候補が63型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

構造シミュレーションにより高剛性を追求しつつ、切りくず排出性を最大限に向上させた理想的な形状

ホルダシャンク材質に特殊合金鋼を採用し,耐ビビり性を向上！

従来品に対して優れた加工面状態を提供可能！
工具寿命改善、加工能率改善、加工コスト改善を実現します！

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長1

ホルダの逃げ角や最小加工径の最適化により、切削抵抗低減！

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長2

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長3

新インサート形状、DPMTを採用！
これにより従来7度の逃げ角が11度となり、切削抵抗の低減を実現！

小径加工において、優れたパフォーマンスを発揮

最小加工径φ4.5mmからラインナップ
鋼,超硬シャンクを標準在庫
突出し長さが調整可能なストレートシャンク仕様
ホルダはすべて内部給油対応
セッティングが容易な突き出し長さの調整目盛り付
ホルダ剛性がアップし,びびりを抑制
切りくず排出良好な独特なポケット形状
引き加工が可能な刃形（Z刃形）も在庫

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長4

様々な加工に対応可能

小型旋盤に取付け可能なスリーブを標準在庫
シールキャップ（別売オプション部品）で、ホースによる内部給油に対応可能
外部給油の場合も, 給油を妨げない段付形状

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長5

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長6

小径加工において、優れたパフォーマンスを発揮

リード形W08ブレーカを採用
シャープエッジ仕様で切れ味良好
設定材種は,汎用SH730,非鉄用TH10を標準在庫
既存のEPGT04やWBGT03タイプにコーナR0.1を拡充

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長7

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長8

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長9

ホルダ剛性をアップさせ、たわみ・びびりを抑制

従来ホルダとの剛性比較（イメージ図）
刃先近傍まで断面積を最適化する事により、従来と比較し主分力方向の剛性を大幅に向上。
※荷重1000N（Vc=150m/min,ap=1.5mm,f=0.2mm/revを想定）A16Q-STUPR13-D180

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長10

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長11

切りくず排出性に優れたポケット形状

切削性能

切りくず排出性に優れ、切りくずのかみ込みや絡みによる工具損傷を抑制。また、あわせて切りくずによるワークの損傷を抑制。

ストリームジェットバー

ポケット方向とクーラントにより、切りくず排出がしやすい。

従来品

切りくずが溜まりやすい。

可能な限り工具刃先へ油穴を近づけ、的確に切削油を供給する設計

油穴位置
全アイテム油穴付きで、刃先と油穴の距離を最小化（タンガロイ社比1/2）。
油穴用ねじ*
油穴を使用しないときのために、切りくず進入防止ねじを設定（別売）。
※ネガタイプのみ

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長14

工具寿命延長の実現

切削油の最適供給により、すくい面損傷と逃げ面摩耗の進行を抑制し、長寿命に寄与します。

内径加工用バイト StreamJetBar SCLPR／L形製品の基本仕様・特長15

使いやすさの追求

適用ねじ形番（ポジタイプのみ）：万が一の紛失時にも面倒な形番確認が不要。
調整目盛り：ホルダセット時の作業性向上。
ホルダ形番：ホルダ形番に最小加工径を表示。

※末尾三桁：最小加工径（例）-D140 14.00mm。

適用インサート形番：サイズ・逃げ角が一目で分かり、工具管理の簡素化。

超硬シャンク（超硬シャンク＋高剛性ヘッドにより更なる剛性アップと優れた切りくず排出性を実現）

鋼	超硬
L/D≦3	L/D≦5

L/Dの目安

※L：突き出し長さ D：シャンク径

優れた切りくず排出性が切りくずかみ込みによるワーク傷を抑制。剛性アップによりびびりを抑制し、優れた仕上面と寸法精度を実現。

クーラントスルー

外形図

※本図は右勝手Rを示す

選定サポート情報

設定一覧

豊富なラインナップで多様なツーリングに対応

型番リスト

表示件数

型番

CGIUL40-6T50-D160-15A

CGIUL40-8T83-D160-15A

CGIUL50-6T85-D200-15A

CGIUL50-8T85-D200-15A

CGIUR40-6T50-D160-15A

CGIUR40-8T83-D160-15A

CGIUR50-6T85-D200-15A

CGIUR50-8T85-D200-15A

加工用途

適合チップ形状

適合チップ逃げ角

適合チップ切れ刃長

勝手

切込み角

クランプ方式

油穴（オイルホール）

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク幅

(mm)

シャンク材質

トラスココード

CADデータ有無

(2D/3D)

適合チップ

スパナ

基準コーナーR（ノーズR）

推奨締付けトルク

(N・m)

最小発注数量

内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	左	L：95°（オフセットあり）	スクリューオン(S)	○	10	3	8	100	7.5	-	鋼	700-2530	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	右	L：95°（オフセットあり）	スクリューオン(S)	○	10	3	8	100	7.5	-	鋼	700-2548	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	左	L：95°（オフセットあり）	スクリューオン(S)	○	12	3	10	125	9	-	鋼	700-2572	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	左	L：95°（オフセットあり）	スクリューオン(S)	○	12	3	10	125	9	-	鋼	349-6708	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	右	L：95°（オフセットあり）	スクリューオン(S)	○	12	3	10	125	9	-	鋼	700-2581	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	12	3	10	125	9	-	鋼	349-6716	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	左	L：95°（オフセットあり）	スクリューオン(S)	○	14	3	12	150	11	-	鋼	700-2670	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	左	L：95°（オフセットあり）	スクリューオン(S)	○	14	3	12	150	11	-	鋼	349-6864	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	左	L：95°（オフセットあり）	スクリューオン(S)	○	16	-	12	150	11	12	鋼	700-2688	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	右	L：95°（オフセットあり）	スクリューオン(S)	○	14	3	12	150	11	-	鋼	700-2696	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	14	3	12	150	11	-	鋼	349-6872	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	16	-	12	150	11	12	鋼	700-2700	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	左	L：95°（オフセットあり）	スクリューオン(S)	○	18	3	16	180	15	-	鋼	349-7101	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	左	L：95°（オフセットあり）	スクリューオン(S)	○	20	-	16	180	15	16	鋼	700-2831	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	右	L：95°（オフセットあり）	スクリューオン(S)	○	18	3	16	180	15	-	鋼	349-7119	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	右	L：95°（オフセットあり）	スクリューオン(S)	○	20	3	16	180	15	-	鋼	700-2840	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	左	L：95°（オフセットあり）	スクリューオン(S)	○	22	3	20	200	18	-	鋼	349-7356	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	右	L：95°（オフセットあり）	スクリューオン(S)	○	22	3	20	200	18	-	鋼	349-7364	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	左	L：95°（オフセットあり）	スクリューオン(S)	○	27	3	25	250	23	-	鋼	349-7739	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	右	L：95°（オフセットあり）	スクリューオン(S)	○	27	3	25	250	23	-	鋼	349-7747	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 倣い	D（55°ひし形）	-	ISO規格外	左	ISO規格外	クランプオン(C)	-	38	-	20	160	19	20	鋼	702-8059	2D/3D	DTIU...	P-4	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	左	ISO規格外	クランプオン(C)	○	38	-	20	160	19	-	鋼	702-8067	2D/3D	DTIU...	P-4	-	5	1個
内径・通し穴 / 倣い	D（55°ひし形）	-	ISO規格外	左	ISO規格外	クランプオン(C)	-	38	-	25	200	23	25	鋼	702-8075	2D/3D	DTIU...	P-4	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	左	ISO規格外	クランプオン(C)	○	46	-	25	200	23	-	鋼	702-8083	2D/3D	DTIU...	P-4	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	左	ISO規格外	クランプオン(C)	○	46	-	25	200	23	-	鋼	702-8091	2D/3D	DTIU...	P-5	-	8.5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	左	ISO規格外	クランプオン(C)	○	160	-	40	320	38.5	-	鋼	700-5920	2D	DTA...	P-5	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	左	ISO規格外	クランプオン(C)	○	160	-	40	320	38.5	-	鋼	700-5938	2D/3D	DTA...	P-5	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	左	ISO規格外	クランプオン(C)	○	200	-	50	350	48.5	-	鋼	700-5946	2D／3D	DTA...	P-5	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	左	ISO規格外	クランプオン(C)	○	200	-	50	350	48.5	-	鋼	700-5954	2D／3D	DTA...	P-5	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	右	ISO規格外	クランプオン(C)	○	38	-	20	160	19	-	鋼	702-8105	2D/3D	DTIU...	P-4	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	右	ISO規格外	クランプオン(C)	○	38	-	20	160	19	-	鋼	702-8113	2D/3D	DTIU...	P-4	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	右	ISO規格外	クランプオン(C)	○	38	-	25	200	23	-	鋼	702-8121	2D/3D	DTIU...	P-4	-	5	1個
内径・通し穴 / 倣い	D（55°ひし形）	-	ISO規格外	右	ISO規格外	クランプオン(C)	-	46	-	25	200	23	25	鋼	702-8130	2D/3D	DTIU...	P-4	-	5	1個
内径・通し穴 / 倣い	D（55°ひし形）	-	ISO規格外	右	ISO規格外	クランプオン(C)	-	46	-	25	200	23	25	鋼	702-8148	2D/3D	DTIU...	P-5	-	8.5	1個
内径・通し穴 / 倣い	D（55°ひし形）	-	ISO規格外	右	ISO規格外	クランプオン(C)	○	160	-	40	320	38.5	40	鋼	700-5962	2D	DTA...	P-5	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	右	ISO規格外	クランプオン(C)	○	160	-	40	320	38.5	-	鋼	700-5971	2D/3D	DTA...	P-5	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	右	ISO規格外	クランプオン(C)	○	200	-	50	350	48.5	-	鋼	700-5989	2D／3D	DTA...	P-5	-	5	1個
内径・通し穴 / 倣い	ISO規格外	-	ISO規格外	右	ISO規格外	クランプオン(C)	○	200	-	50	350	48.5	-	鋼	700-5997	2D／3D	DTA...	P-5	-	5	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	左	L：95°（オフセットあり）	スクリューオン(S)	○	10	5	8	125	7.5	-	鋼	701-2969	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	右	L：95°（オフセットあり）	スクリューオン(S)	○	10	5	8	125	7.5	-	鋼	701-2977	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	12	5	10	100	9	-	鋼	349-8549	2D/3D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	左	L：95°（オフセットあり）	スクリューオン(S)	○	12	5	10	150	9	-	鋼	701-3035	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	左	L：95°（オフセットあり）	スクリューオン(S)	○	12	5	10	150	9	-	鋼	349-8581	2D/3D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	右	L：95°（オフセットあり）	スクリューオン(S)	○	12	5	10	150	9	-	鋼	701-3043	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	12	5	10	150	9	-	鋼	349-8590	2D/3D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	14	5	12	90	11	-	鋼	701-3094	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	16	5	12	90	11	-	鋼	701-3108	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	14	5	12	110	11	-	鋼	701-3159	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	16	5	12	110	11	-	鋼	701-3167	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	左	L：95°（オフセットあり）	スクリューオン(S)	○	14	5	12	180	11	-	鋼	701-3221	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	左	L：95°（オフセットあり）	スクリューオン(S)	○	14	-	12	180	11	12	鋼	349-8751	2D/3D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	左	L：95°（オフセットあり）	スクリューオン(S)	○	16	5	12	180	11	-	鋼	701-3230	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	06	右	L：95°（オフセットあり）	スクリューオン(S)	○	14	-	12	180	11	12	鋼	701-3248	2D	CP**0602...	T-8F	0.4	1.2	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	14	5	12	180	11	-	鋼	349-8760	2D/3D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	08	右	L：95°（オフセットあり）	スクリューオン(S)	○	16	5	12	180	11	-	鋼	701-3256	2D	CP**0802...	T-9F	0.4	1.4	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	右	L：95°（オフセットあり）	スクリューオン(S)	○	18	5	16	100	15	-	鋼	701-3329	2D/3D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	右	L：95°（オフセットあり）	スクリューオン(S)	○	20	-	16	100	15	16	鋼	701-3337	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	右	L：95°（オフセットあり）	スクリューオン(S)	○	18	5	16	130	15	-	鋼	701-3388	2D/3D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	右	L：95°（オフセットあり）	スクリューオン(S)	○	20	5	16	130	15	-	鋼	701-3396	2D	CP**0903...	T-15F	0.8	3	1個
内径・通し穴 / 端面・止まり穴	C（80°ひし形）	ポジ11°（P）	09	左	L：95°（オフセットあり）	スクリューオン(S)	○	18	5	16	200	15	-	鋼	349-8964	2D	CP**0903...	T-15F	0.8	3	1個

通常単価(税別) (税込単価)	通常出荷日

13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,315円 ( 14,647円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,290円 ( 14,619円 )	1日目
13,582円 ( 14,940円 )	1日目
13,582円 ( 14,940円 )	1日目
13,582円 ( 14,940円 )	在庫品1日目当日出荷可能
13,582円11,544円 ( 12,698円 )	在庫品1日目当日出荷可能
17,678円 ( 19,446円 )	1日目
17,678円15,026円 ( 16,529円 )	在庫品1日目当日出荷可能
18,333円 ( 20,166円 )	1日目
18,333円 ( 20,166円 )	1日目
30,016円 ( 33,018円 )	1日目
30,016円 ( 33,018円 )	1日目
33,302円 ( 36,632円 )	1日目
33,302円 ( 36,632円 )	1日目
33,302円 ( 36,632円 )	1日目
82,742円 ( 91,016円 )	1日目
82,742円 ( 91,016円 )	1日目
95,987円 ( 105,586円 )	1日目
95,987円 ( 105,586円 )	1日目
30,016円 ( 33,018円 )	1日目
30,016円 ( 33,018円 )	1日目
33,302円 ( 36,632円 )	1日目
33,302円 ( 36,632円 )	1日目
33,302円 ( 36,632円 )	1日目
82,742円 ( 91,016円 )	1日目
82,742円 ( 91,016円 )	1日目
95,987円 ( 105,586円 )	1日目
95,987円 ( 105,586円 )	1日目
40,157円 ( 44,173円 )	1日目
40,157円 ( 44,173円 )	1日目
47,896円 ( 52,686円 )	1日目
47,896円 ( 52,686円 )	1日目
47,896円 ( 52,686円 )	1日目
47,896円 ( 52,686円 )	1日目
47,896円 ( 52,686円 )	1日目
37,606円 ( 41,367円 )	1日目
37,606円 ( 41,367円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
53,584円 ( 58,942円 )	1日目
58,125円 ( 63,938円 )	1日目
58,125円 ( 63,938円 )	1日目
84,230円 ( 92,653円 )	1日目
84,230円 ( 92,653円 )	1日目
84,230円 ( 92,653円 )	1日目

基本情報

基本情報

ねじ止め式内径加工用工具アプローチ角：95° ポジタイプインサート使用。
【特長】
・切れ味の良いポジタイプインサートを使用。小型インサートを使用できるので、小径の内径加工に最適。
【用途】
・内径加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

内径加工用バイト StreamJetBar SCLPR／L形のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

内径加工

満足度：5.02019/02/03

内径加工の際はキリコのつまり解消が重要です。そのためのチップの選定が何よりも不可欠です。ホルダーの剛性は問題なしです。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品内径加工用バイト StreamJetBar SCLPR／L形	内径加工用バイト StreamJetBar PCLNR／L形	内径加工用バイト StreamJetBar SCLCR／L形	内径加工用バイト StreamJetBar PDUNR／L形	内径加工用バイト StreamJetBar PWLNR／L形	内径加工用バイト StreamJetBar STFPR／L形
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	13,290円-	18,555円 -	12,860円 -	25,196円 -	18,555円 -	13,290円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目	1日目	1日目〜
