タンガロイ

C形 外径用TACバイト クランプオン式 CTGNR／L

C形 外径用TACバイト クランプオン式 CTGNR／L
通常単価(税別)
11,753円～14,338円
税込単価
12,928円～15,772円
通常出荷日：1日目

外径切削に最適な加工用工具。【特長】・クランプオン式外径加工用工具アプローチ角：91°ネガタイプインサ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

外径加工用バイト ETGNR／L形

タンガロイ

外径加工用バイト ETGNR／L形
通常価格(税別)： 6,214円 (税込価格：6,835円)

通常出荷日：在庫品1日目

よく一緒に見られています

C形 外径用TACバイト クランプオン式 CTGPR/L

タンガロイ

C形 外径用TACバイト クランプオン式 CTGPR/L
通常価格(税別)： 11,321円 (税込価格：12,453円)

通常出荷日：1 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

C形 外径用TACバイト CTGNR／Lの特長

C形 外径用TACバイト クランプオン式 CTGNR/L:関連画像

CTGNR／L

  • 外径切削用。
  • 切刃形状記号G。
  • ネガ／クランプオン式。

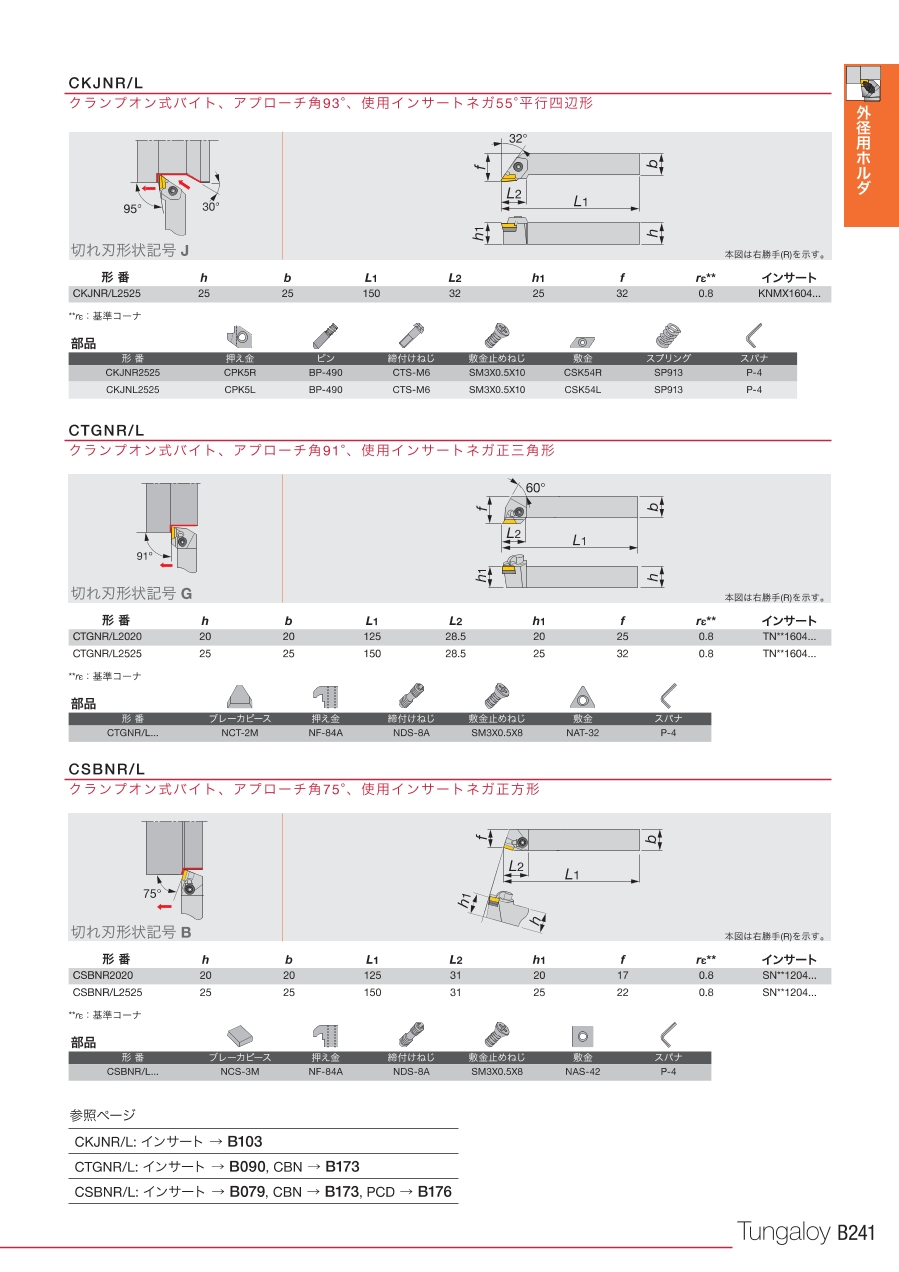

C形 外径用TACバイト CTGNR／Lの外形図・仕様

C形 外径用TACバイト クランプオン式 CTGNR/L:関連画像

外形図 ※図は右勝手（R）

形番 寸法（mm） 基準コーナ
rε		 使用インサート
h b L1 L2 h1 f f2
CTGNR／L2020 20 20 125 28.5 20 25 - 0.8 TN□□1604□□60°△
CTGNR／L2525 25 25 150 25 32

型番リスト

表示件数
  • 1
    • 型番
    CTGNL2020
    CTGNL2525
    CTGNR2020
    CTGNR2525

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    20
    1個
    左
    25
    25
    150
    25
    1個
    右
    20
    20
    125
    20
    1個
    右
    25
    25
    150
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,753円
    ( 12,928円 )
    1日目
    14,310円
    ( 15,741円 )
    1日目
    11,753円
    ( 12,928円 )
    1日目
    14,338円
    ( 15,772円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    外径切削に最適な加工用工具。
    【特長】
    ・クランプオン式外径加工用工具アプローチ角：91°ネガタイプインサート使用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    C形 外径用TACバイト クランプオン式 CTGNR／Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    C形 外径用TACバイト クランプオン式 CTGNR／L
    C形 外径用TACバイト クランプオン式 CSDNN
    S形 外径用TACバイト スクリューオン式 SDNCN
    S形 外径用TACバイト スクリューオン式 SVQCR／L
    S形 外径用TACバイト スクリューオン式 SVVCN
    M形 外径用TACバイト スクリューオン式 MVVNN
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格11,753円-11,541円 -10,317円 -12,927円 -12,927円 -15,622円 -
    通常出荷日1日目1日目1日目〜在庫品1日目〜1日目1日目
    加工用途外径外径 / 面取り外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い
    適合チップ形状T（三角形）S（四角形）D（55°ひし形）V（35°ひし形）V（35°ひし形）V（35°ひし形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ポジ7°（C）ポジ7°（C）ポジ7°（C）ネガ0°（N）
    適合チップ切れ刃長161211161616
    切込み角G：90°（オフセットあり）D：45°（オフセットなし）N：63°（オフセットなし）ISO規格外V：72.5°（オフセットなし）V：72.5°（オフセットなし）
