住友電工ハードメタル

SEC-D型バイト DTGN型

カタログ

通常単価(税別): 8,367円～9,127円

税込単価: 9,204円～10,040円

通常出荷日：3日目

ダブルクランプ。一般旋削・倣い用。【特長】・安定クランプでインサートの耐欠損性向上・高いインデックス精...

ホルダ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

住友電工ハードメタル

通常出荷日：3 日目～

よく一緒に見られています

住友電工ハードメタル

通常出荷日：3 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

安定クランプでチップの耐欠損性向上
高インデックス精度で加工精度向上
一操作で簡単刃先交換

■クランプ構造

性能・試験情報

●焼結合金（歯車部分）
継続切削での耐欠損性アップ！

ホルダ	DCLNL2525M12
チップ	CNMG 120408N-SU （EH510Z）
被削材	焼結合金
切削条件	V=150m/min f=0.3mm/rev d=0.2mm Wet

●自動車部品
寸法精度安定！

ホルダ	DTGNR2525M16
チップ	6NC-TNGA160408 （BNC150）
被削材	SCR420H（60HRC）
切削条件	V=150m/min f=0.15mm/rev d=0.1mm, Dry

外形図

本図は右勝手（R）を示す。

型番リスト

表示件数

型番

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

最小発注数量

左	20	20	125	1個
左	25	25	150	1個
右	20	20	125	1個
右	25	25	150	1個

通常単価(税別) (税込単価)	通常出荷日

8,745円 ( 9,620円 )	3日目
9,127円 ( 10,040円 )	3日目
8,745円 ( 9,620円 )	3日目
8,367円 ( 9,204円 )	3日目

詳細情報

基本情報

基本情報

ダブルクランプ。一般旋削・倣い用。
【特長】
・安定クランプでインサートの耐欠損性向上
・高いインデックス精度で加工精度向上
・バイト下面側からのインサート交換作業が可能
・高能率・断続・高硬度材加工に最適

ご注意

ホルダ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

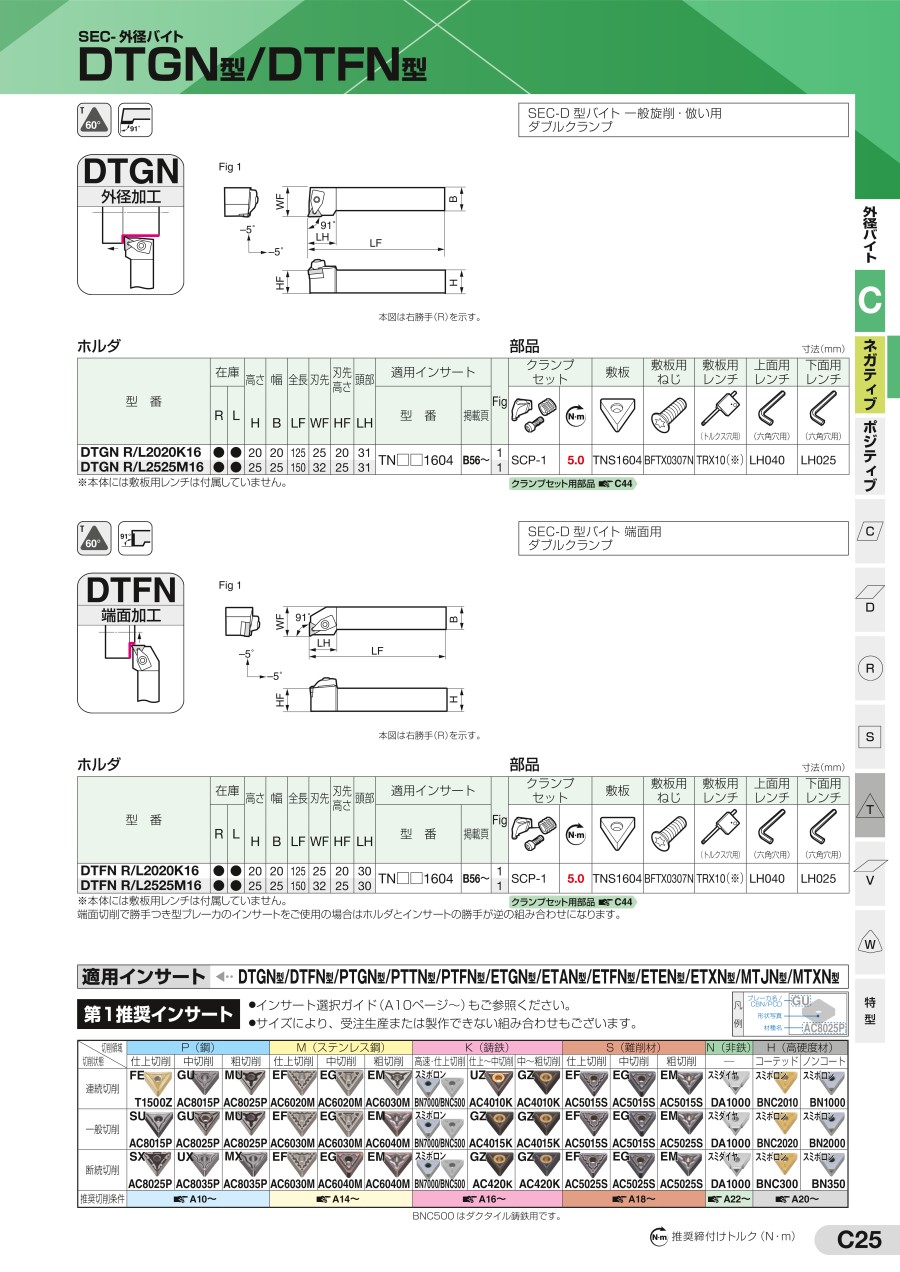

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SEC-D型バイト DTGN型のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 SEC-D型バイト DTGN型	DTGN型（外径加工）	SEC-D型バイト DWLN型	SEC-D型バイト DDNN型	SEC-D型バイト DTFN型	SEC-D型バイト DDJN-J型
メーカー	住友電工ハードメタル	京セラ	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル
通常価格	8,367円-	10,023円 -	8,367円 -	8,378円 -	8,378円 -	23,869円 -
通常出荷日	3日目	在庫品1日目〜	3日目〜	3日目	3日目	3日目
加工用途	外径	外径	外径 / 端面	外径 / 倣い	外径 / 端面	外径 / 倣い
適合チップ形状	T（三角形）	T（三角形）	W（六角形）	D（55°ひし形）	T（三角形）	D（55°ひし形）
適合チップ逃げ角	ネガ0°（N）	ネガ0°（N）	ネガ0°（N）	ネガ0°（N）	ネガ0°（N）	ネガ0°（N）
適合チップ切れ刃長	16	16	08	15	16	15
切込み角	G：90°（オフセットあり）	G：90°（オフセットあり）	L：95°（オフセットあり）	N：63°（オフセットなし）	F：90°（オフセットあり）	J：93°（オフセットあり）
