クイックロック（スタンダード・パンピング仕様）
- 通常単価(税別)
- 33,887円～51,426円
- 税込単価
- 37,276円～56,569円
工具レスで締付が出来る横押しクランプ。【特長】・カムロック機構採用。・工具レス。・クランプ時の面倒なね...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長

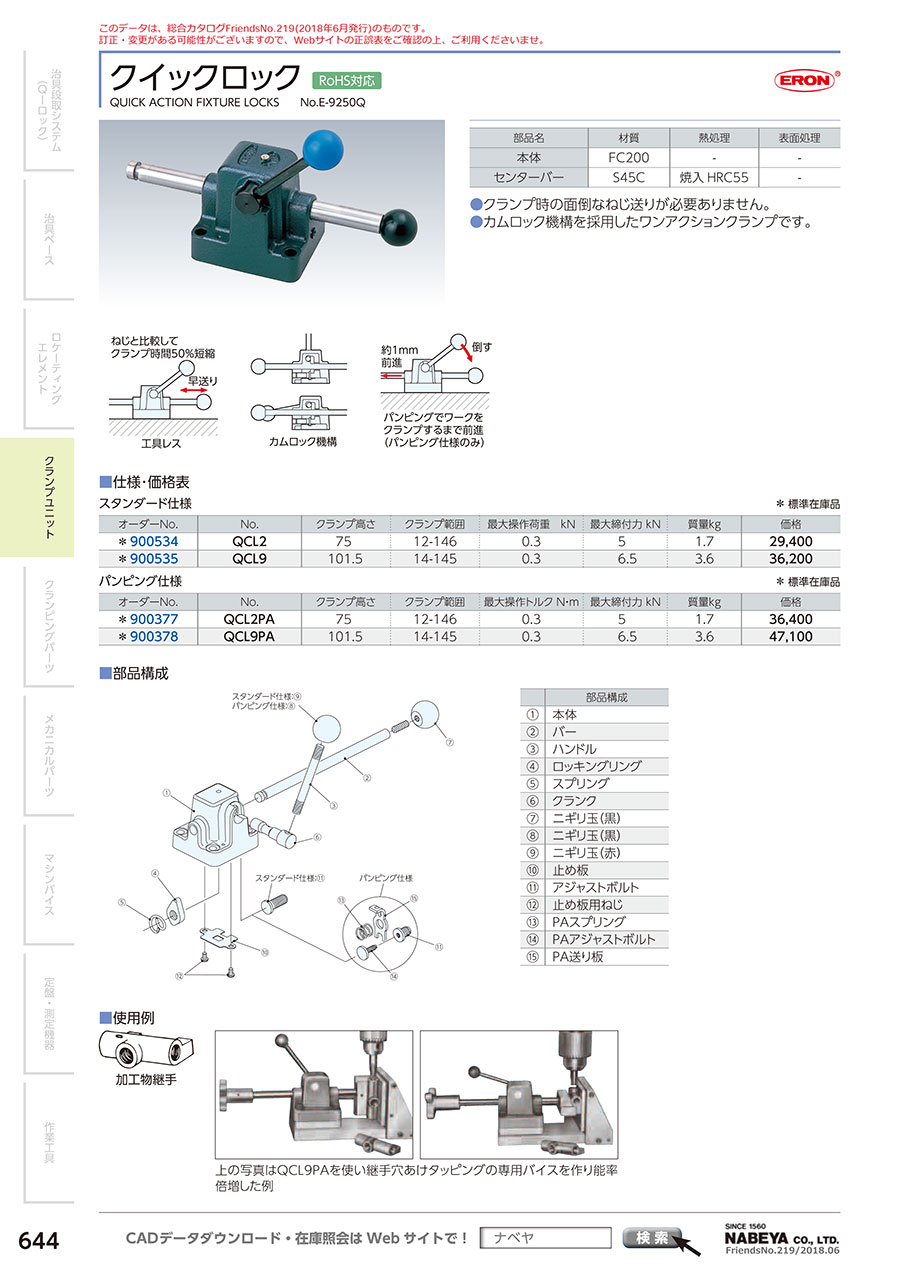

クイックロックの外観
| 材質 | 本体 | FC200 |
|---|---|---|
| センターバー | S45C | |
| 熱処理 | センターバー | 焼入HRC55 |
ねじと比較してクランプ時間50%短縮。工具レス。
カムロック機構
パンピングでワークをクランプするまで前進（パンピング仕様のみ）
部品構成
| - | 部品構成 |
|---|---|
| （1） | 本体 |
| （2） | バー |
| （3） | ハンドル |
| （4） | ロッキングリング |
| （5） | スプリング |
| （6） | クランク |
| （7） | ニギリ玉（黒） |
| （8） | ニギリ玉（黒） |
| （9） | ニギリ玉（赤） |
| （10） | 止め板 |
| （11） | アジャストボルト |
| （12） | 止め板用ねじ |
| （13） | PAスプリング |
| （14） | PAアジャストボルト |
| （15） | PA送り板 |
外形図
使用方法・使用事例
使用方法
センターバーの先端にお客様でご用意されたアタッチメントを取り付けてご使用ください。
センターバーを押し、ワークに押し当てて、ハンドルを倒します。
内部のカムロック機構により、クランプされます。
ハンドルを1回倒すとセンターバーが約2mm前進します。
ワークに当たるまでハンドルを動かし、ワークに当たった時点で内部のカム機構が働き、クランプされます。
使用事例
加工物継手
上の写真はQCL9PAを使い継手穴あけタッピングの専用バイスを作り能率倍増した例
詳細情報
基本情報
工具レスで締付が出来る横押しクランプ。
【特長】
・カムロック機構採用。
・工具レス。
・クランプ時の面倒なねじ送りが必要ありません。
・カムロック機構を採用したワンアクションクランプです。
【用途】
・ワークの固定、押さえに最適。
