XALシリーズ超硬不等リード不等分割スクエアエンドミル 4枚刃/3Dタイプ

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（9件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・XALシリー...

詳細情報を確認する

工具材質
超硬
ねじれ角
不等リード・不等分割
コーティング
鋼用
刃数 (枚)
4
コーナー形状
アタリ付き
ねじれ角詳細
40/41°

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が22型番あります。

外形図
型番リスト
詳細情報

外形図

XAL-VHEM4R				図1 図2
材質
仕様

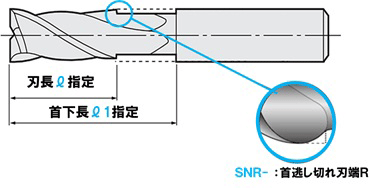

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

型番例

種類	型番例	型番の意味
標準品	XAL-VHEM4R6	刃径：6mm
追加工	SN-XAL-VHEM4R3-20-9	※標準首逃がし追加工刃径：3mm 首下長：20mm 刃長：9mm
追加工	SNR-XAL-VHEM4R4-20-12	※切れ刃端R付追加工刃径：4mm 首下長：20mm 刃長：12mm

型番リスト

表示件数

型番

加工用途（加工形状）

被削材

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	3	9	10 ～ 25	6	50	-	-	2.5～2.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	4	12	13 ～ 25	6	50	-	-	3.5～3.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	5	15	16 ～ 25	6	50	-	-	4.5～4.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	6	18	19 ～ 25	6	50	-	-	5.5～5.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	8	24	25 ～ 40	8	65	-	-	7.5～7.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	10	30	31 ～ 50	10	75	-	-	9.5～9.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	12	36	37 ～ 55	12	80	-	-	11.5～11.8	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	4	5 ～ 12	13 ～ 25	6	50	-	-	2.8～3	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	5	5 ～ 15	16 ～ 25	6	50	-	-	3.8～4	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	6	5 ～ 18	19 ～ 25	6	50	-	-	4.8～5	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	8	5 ～ 24	25 ～ 40	8	65	-	-	6.8～7	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	10	5 ～ 30	31 ～ 50	10	75	-	-	8.8～9	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	追加工（首逃しのみ）	12	5 ～ 36	37 ～ 55	12	80	-	-	10.8～11	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	3	9	-	6	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	4	12	-	6	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	5	15	-	6	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	6	18	-	6	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	8	24	-	8	65	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	10	30	-	10	75	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	12	36	-	12	80	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	16	48	-	16	100	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[◎] / 鋳鉄[◎] / アルミ[◎] / チタン[○] / 銅[◎]	メーカー標準品	20	60	-	20	120	tebis / Zoller	2D/3D	-	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
2,370円 ( 2,607円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
4,760円 ( 5,236円 )	在庫品1日目当日出荷可能
9,740円 ( 10,714円 )	在庫品1日目当日出荷可能
17,850円 ( 19,635円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・XALシリーズに40/41°ネジレの不等リード刃長3Dレギュラータイプ
・不等分割/不等リード採用により、ビビリを抑制し、仕上がり面精度向上、高能率加工を実現
《追加工》
・ミスミ標準工具から首逃がし追加工のご指定が可能
・図面作成不要。型番にて寸法指定のみで発注可能
・「必要な時に必要な数量だけ」1本から対応
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

適用被削材

一般鋼・合金鋼（S45C～S55C、SS、SCM）	調質鋼（PX、NAK、HPM、STAVAX）	高硬度鋼（SKD、DAC、DC、SKH）			ステンレス鋼（SUS303、SUS304）	鋳鉄（FC、FCD）	アルミ合金	チタン合金	銅合金	グラファイト	樹脂
～40HRC	～45HRC	～55HRC	～60HRC	～65HRC	～35HRC	鋳鉄（FC、FCD）	アルミ合金	チタン合金	銅合金	グラファイト	樹脂
◎	◎				◎	◎	○	○	○		○

◎=最適 ○=適

ラインナップ

刃長1.5D スタブタイプ

刃長2D ショートタイプ

型番 XAL-VHEM4B

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

型番 XAL-VHEM4S

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

刃長4Dタイプ

刃長5Dタイプ

型番 XAL-VHEM4L

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

型番 XAL-VHEM4XL

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

特長

潤滑性に優れたXALコートを採用
不等リードと不等分割
振動を抑え、安定性を強化、仕上げ加工にも最適

不等リード+不等分割＝ビビり振動を抑制！

振動しやすい加工物に対して、振動を抑える特性を指向したデザイン
加工物の表面がきれいに仕上がります！

【不等リードとは？】
同一エンドミルの各切れ刃のねじれ角度を変化させることにより、振動発生時の減衰性促進によるビビり抑制が期待できます。

【不等分割とは？】
底刃の分割を不均一にすることで、切削時工具振動の周期性を打ち消します。

性能・試験情報

XAL-VHEM4R3 加工テスト結果

XAL不等リード・不等分割エンドミル加工テスト事例
長寿命と安定加工を実現します。

■ 一般鋼S50C 加工事例

使用工具	XAL-VHEM4R3
被削材	S50C
加工方法	側面切削
回転数	15,000min-1
送り	1,804mm/min
切り込み量	Ad: 4.50mm Rd: 0.20mm
クーラント	ドライ

■ SUS304 加工事例

使用工具	XAL-VHEM4R3
被削材	SUS304
加工方法	側面切削
回転数	9,600min-1
送り	576mm/min
切り込み量	Ad: 4.50mm Rd: 0.20mm
クーラント	ドライ

国内他社同等品に比べ ▲30%以上の低価格を実現！

性能は他社同等品と同水準以上のまま、低価格にて提供
工具費用の削減に貢献します！

技術情報

Q アルミやステンレスのエンドミルを一本に集約できませんか？
A 不等リード・不等分割エンドミルは防振効果があるので
アルミでもステンレス鋼でも良好な面粗度を実現できます。


アルミ加工での面粗さ		ステンレス加工での面粗さ

Q ミスミの不等リードエンドミルは、再研磨可能ですか？
A ミスミ品であれば不等リードの再研磨は対応可能です。

推奨切削条件

XAL不等リード・不等分割エンドミルによる溝切削・側面切削

・機械、チャックは剛性のある精度の高いものをご使用ください。
・切削油は被削材に適したものを選定してください。
・ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
・側面切削ではダウンカットでご使用ください。
・側面切削でビビりが生じた場合は切削条件を下げてご使用ください。

型番 XAL-VHEM4R

■側面切削加工

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD）		ステンレス鋼		銅合金/アルミ合金		チタン合金		インコネル、ハステロイ
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
3	230	13,480	70	5,680	170	10,200	300	17,528	100	7,190	50	2,750
4	280	10,110	90	4,260	210	7,650	360	13,146	130	5,390	50	2,060
5	300	8,090	90	3,410	270	6,120	400	10,157	160	4,310	70	1,650
6	370	6,740	110	2,840	310	5,100	480	8,763	200	3,590	90	1,380
8	470	5,060	140	2,130	370	3,830	610	6,573	230	2,690	110	1,030
10	580	4,470	170	1,860	500	3,060	150	5,811	320	2,160	130	830
12	600	3,730	170	1,550	490	2,550	780	4,843	310	1,800	130	690
16	510	2,800	150	1,170	410	1,910	660	3,632	260	1,350	110	520
20	400	2,230	140	930	400	1,530	640	2,904	250	1,080	110	410
Ad	≦2.5D								≦2D
Rd	≦0.3D								≦0.25D		≦0.15D

■溝切削加工

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD）		ステンレス鋼		銅合金/アルミ合金		チタン合金		インコネル、ハステロイ
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
3	230	13,480	70	5,680	170	10,200	300	17,528	100	7,190	50	2,750
4	280	10,110	90	4,260	210	7,650	360	13,146	130	5,390	50	2,060
5	300	8,090	90	3,410	270	6,120	400	10,517	160	4,310	70	1,650
6	370	6,740	110	2,840	310	5,100	480	8,763	200	3,590	90	1,380
8	470	5,060	140	2,130	370	3,830	610	6,573	230	2,690	110	1,030
10	580	4,470	170	1,860	500	3,060	750	5,811	320	2,160	130	830
12	600	3,730	170	1,550	490	2,550	780	4,843	310	1,800	130	690
16	510	2,800	150	1,170	410	1,910	660	3,632	260	1,350	110	520
20	500	2,230	140	930	400	1,530	640	2,904	250	1,080	110	410
Ad	≦1D								≦0.5D
Rd	≦1D								≦1D

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
