XALシリーズ超硬ラフィングエンドミル 45°ネジレ・ファインピッチ/ロングシャンク・レギュラー

数量スライド割引
規格拡大
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼の高速・高能率深堀粗加工が可能な45°ネジレラフィング・ロング...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
コーナー形状
C面

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が15型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

SN-XAL-LS-HRFPR6-[20-82/1]-15

SN-XAL-LS-HRFPR8-[25-76/1]-20

SN-XAL-LS-HRFPR10-[30-70/1]-25

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃数

(枚)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	3	15	20 ～ 82	6	100	-	-	5.5～5.8	□	1個
平面 / 側面 / 傾斜切り込み	追加工（首逃しのみ）	8	4	20	25 ～ 76	8	100	-	-	7.5～7.8	□	1個
平面 / 側面 / 傾斜切り込み	追加工（首逃しのみ）	10	4	25	30 ～ 70	10	100	-	-	9.5～9.8	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	3	15	-	6	100	-	-	-	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	4	20	-	8	100	-	-	-	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	4	20	-	6	100	-	-	-	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	4	25	-	10	100	-	-	-	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	4	25	-	8	100	-	-	-	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	4	30	-	10	120	-	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	6	3	15	-	6	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	8	4	20	-	8	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	8	4	20	-	6	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	10	4	25	-	10	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	10	4	25	-	8	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	12	4	30	-	10	120	tebis / Zoller	2D/3D	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
6,250円 ( 6,875円 )	在庫品1日目当日出荷可能
7,560円 ( 8,316円 )	在庫品1日目当日出荷可能
9,800円 ( 10,780円 )	在庫品1日目当日出荷可能
8,340円 ( 9,174円 )	在庫品1日目当日出荷可能
10,820円 ( 11,902円 )	在庫品1日目当日出荷可能
13,640円 ( 15,004円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼の高速・高能率深堀粗加工が可能な45°ネジレラフィング
・ロングシャンクタイプにより深彫り加工に最適
・ファインピッチニックの採用により、長寿命、高速粗加工を同時に実現
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 弱ネジレと強ネジレのメリットとデメリットは？
A 弱ネジレは軸方向の分力が小さくなるので、比較的薄い加工物の加工ができます。
強ネジレは送り方向の分力が小さくなるので、加工速度を上げることができます。

弱ネジレ強ネジレ

Q ラフィングエンドミルとはどのようなエンドミルですか？
A ラフィングエンドミルは外周刃が波状で、切りくずが細かく分断されます。
また、刃長が長くなり1点にかかる切削抵抗は下がりますので、
切込み量や送り速度を上げることができます。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。

型番 XAL-LS-HRFPR

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	680	11,500	420	8,500	330	7,100
4	680	9,500	420	7,100	330	6,000
5	680	8,100	430	6,000	330	5,000
6	680	7,500	430	5,600	340	4,700
7	770	6,400	480	4,700	380	4,000
8	770	5,600	480	4,200	380	3,500
9	770	5,000	480	3,700	380	3,100
10	770	4,500	480	3,300	380	2,800
11	770	4,100	490	3,100	380	2,500
12	760	3,700	490	2,800	380	2,300
13	720	3,500	430	2,500	360	2,200
14	660	3,200	420	2,400	330	2,000
16	720	2,800	370	2,100	300	1,800
18	640	2,500	310	1,800	260	1,600
20	570	2,200	300	1,700	230	1,400
Ad	≦0.4D		≦0.4D		≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	900	15,900	660	10,600	520	8,900
4	900	11,900	660	8,800	520	7,500
5	900	9,500	660	7,400	520	6,300
6	900	9,300	660	6,900	520	5,800
7	1,200	8,000	750	5,900	600	5,000
8	1,200	7,000	750	5,200	600	4,400
9	1,200	6,200	750	4,600	600	3,900
10	1,200	5,600	750	4,100	600	3,500
11	1,200	5,100	750	3,800	600	3,200
12	1,200	4,700	750	3,400	600	2,900
13	1,100	4,300	690	3,200	560	2,700
14	1,030	4,000	640	3,000	520	2,500
16	900	3,500	560	2,600	460	2,200
18	800	3,100	500	2,300	390	1,900
20	720	2,800	450	2,100	370	1,800
Ad	≦1.5D		≦1.5D		≦1.5D
Rd	≦0.3D		≦0.3D		≦0.2D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工
● 最短3日目出荷で対応

XALシリーズ超硬ラフィングエンドミル 45°ネジレ・ファインピッチ/ロングシャンク・レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬ラフィングエンドミル 45°ネジレ・ファインピッチ/ロングシャンク・レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

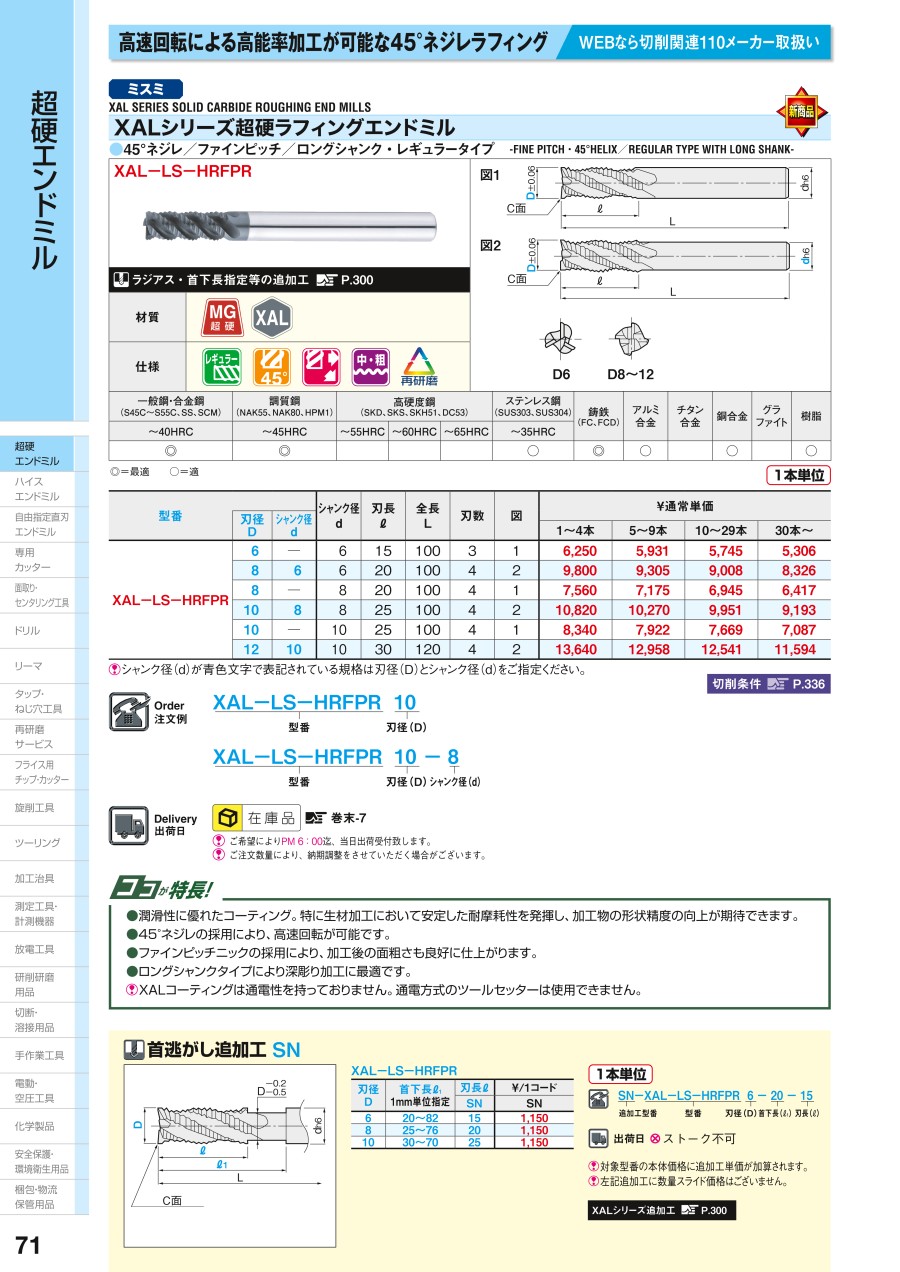

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
