| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,630円 ( 9,493円 ) | 在庫品1日目当日出荷可能 |
9,380円 ( 10,318円 ) | 在庫品1日目当日出荷可能 |
12,010円 ( 13,211円 ) | 在庫品1日目当日出荷可能 |
14,750円 ( 16,225円 ) | 在庫品1日目当日出荷可能 |
20,000円 ( 22,000円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

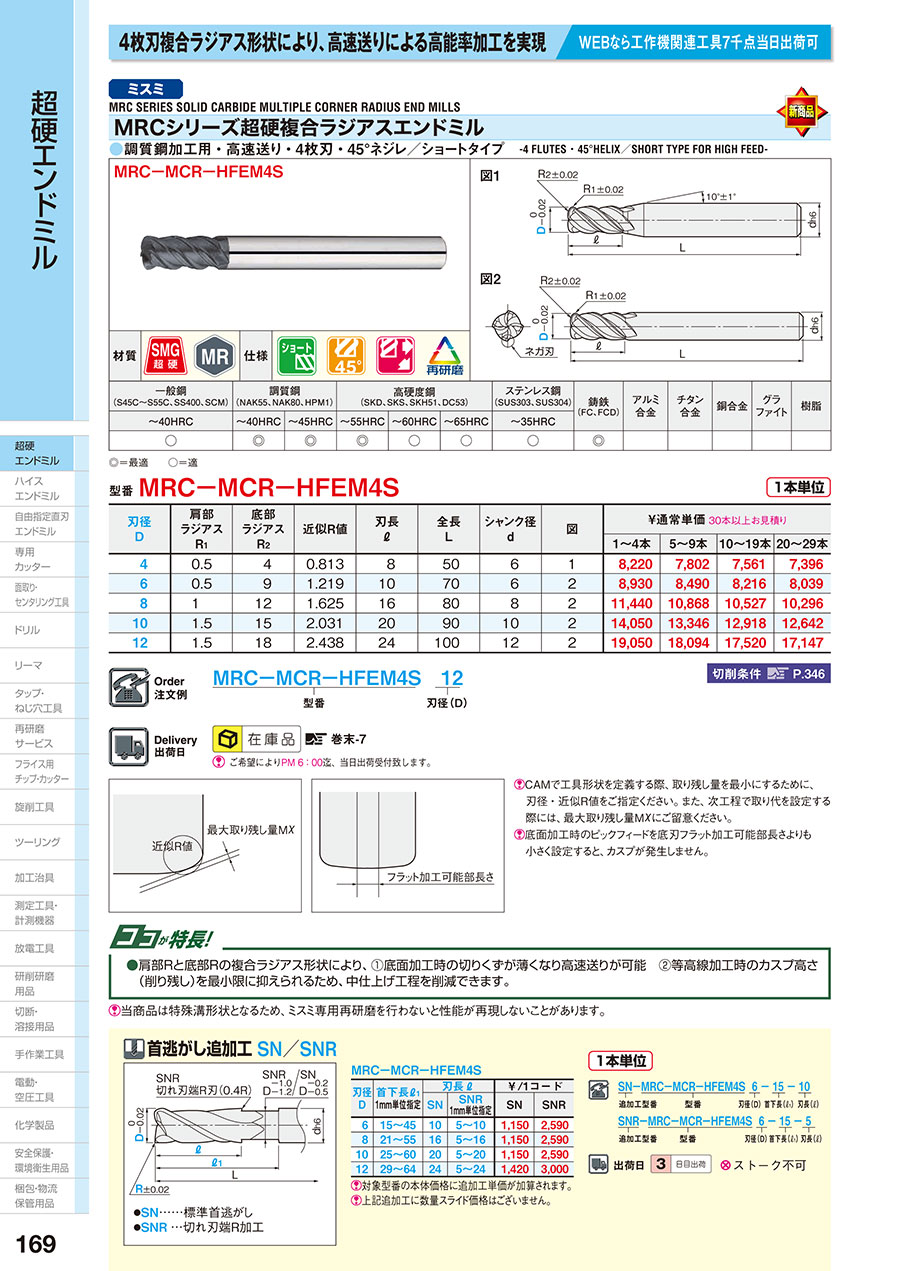

【特長】
・肩部Rと底部Ｒの複合ラジアス形状により、①底面加工時の切りくずが薄くなり高速送りが可能②等高線加工時のカスプ高さ（削り残し）を最小限に抑えられるため、中仕上げ工程を削減
・工具干渉を回避するロングネックタイプにより、深彫り加工においても高能率化を実現
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ポケット加工は削り出し量が多いため、粗加工・中仕上げ加工時間の短縮を図ることが、不可欠になります。そのためには、どのような加工方法を採用し、どのような工具を使用すればよいのでしょうか？
粗加工・中仕上げ加工を高速化するために下記の方法では解決に繋がりません。
・ラフィングエンドミル等による加工では送り速度を上げられないため、加工能率が落ちてしまいます。
・ボールエンドミルによる加工では、ピックフィードを大きく取れないため、高能率化には限界があります。
ポケット形状の粗加工・中仕上げは、高送りラジアスエンドミルによる高速ミーリングが、切削時間の短縮と工具寿命の面で、大きな効果が期待できます。
高速ミーリングは、切込み量を少なく抑え、切削速度（工具回転数）と送り速度を高めた切削条件が特徴です。NCプログラムの送り速度指令値に近い実送り速度を実現するには、ジグザグ工具軌跡、および繰り広げ切削（螺旋形状の工具軌跡）などが有利です。
■切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 高硬度鋼 （40～60HRC） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 4 | 7,983 | 11,974 | 8,858 | 13,287 | 5,253 | 7,880 | 7,262 | 10,892 | 3,966 | 5,948 | 5,820 | 8,729 | 2,575 | 3,863 | 4,944 | 7,416 |
| 6 | 8,858 | 13,287 | 6,541 | 9,811 | 5,871 | 8,807 | 5,356 | 8,034 | 4,378 | 6,566 | 4,326 | 6,489 | 2,833 | 4,249 | 3,657 | 5,485 |
| 8 | 8,086 | 12,128 | 4,893 | 7,339 | 5,356 | 8,034 | 4,017 | 6,026 | 4,017 | 6,026 | 3,245 | 4,867 | 2,627 | 3,940 | 2,730 | 4,094 |
| 10 | 7,674 | 11,510 | 3,914 | 5,871 | 5,047 | 7,571 | 3,245 | 4,867 | 3,811 | 5,717 | 2,575 | 3,863 | 2,472 | 3,708 | 2,215 | 3,322 |
| 12 | 6,335 | 9,502 | 3,296 | 4,944 | 4,172 | 6,257 | 2,678 | 4,017 | 3,142 | 4,712 | 2,163 | 3,245 | 2,060 | 3,090 | 1,803 | 2,704 |
| 16 | 5,562 | 8,343 | 2,472 | 3,708 | 3,657 | 5,485 | 2,009 | 3,013 | 2,730 | 4,094 | 1,597 | 2,395 | 1,803 | 2,704 | 1,391 | 2,086 |
| 20 | 5,665 | 8,498 | 1,957 | 2,936 | 3,760 | 5,639 | 1,597 | 2,395 | 2,781 | 4,172 | 1,288 | 1,931 | 1,803 | 2,704 | 1,082 | 1,622 |
| Rd | ≦0.5D | ≦0.5D | ≦0.5D | ≦0.3D | ||||||||||||
| 刃径 | 近似R値 | 最大取り残し量MX | 底刃フラット加工可能部長さ | Ad |
|---|---|---|---|---|
| 4 | 0.813 | 0.103 | 1.3 | 0.14～0.62 |
| 6 | 1.219 | 0.155 | 1.4 | 0.21～0.69 |
| 8 | 1.625 | 0.207 | 1.56 | 0.25～1.22 |
| 10 | 2.031 | 0.259 | 1.6 | 0.31～1.75 |
| 12 | 2.438 | 0.311 | 2 | 0.41～1.84 |
| 16 | 2.465 | 0.375 | 3 | 0.51～2.43 |
| 20 | 2.607 | 0.488 | 4.4 | 0.65～2.57 |
高硬度鋼加工の場合は、切り込み量Adを最小値で設定してください。
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます
