ミスミ

XALシリーズ超硬ボールエンドミル 2枚刃/ショート/ロングシャンクタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（12件）

通常単価(税別): -

税込単価: -

【特長】・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
2枚刃
S（ショート）

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
コーティング
鋼用
刃数 (枚)
2

ご注意

切削条件は、外形図タブの下方をご覧ください。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が17型番あります。

外形図
型番リスト
詳細情報

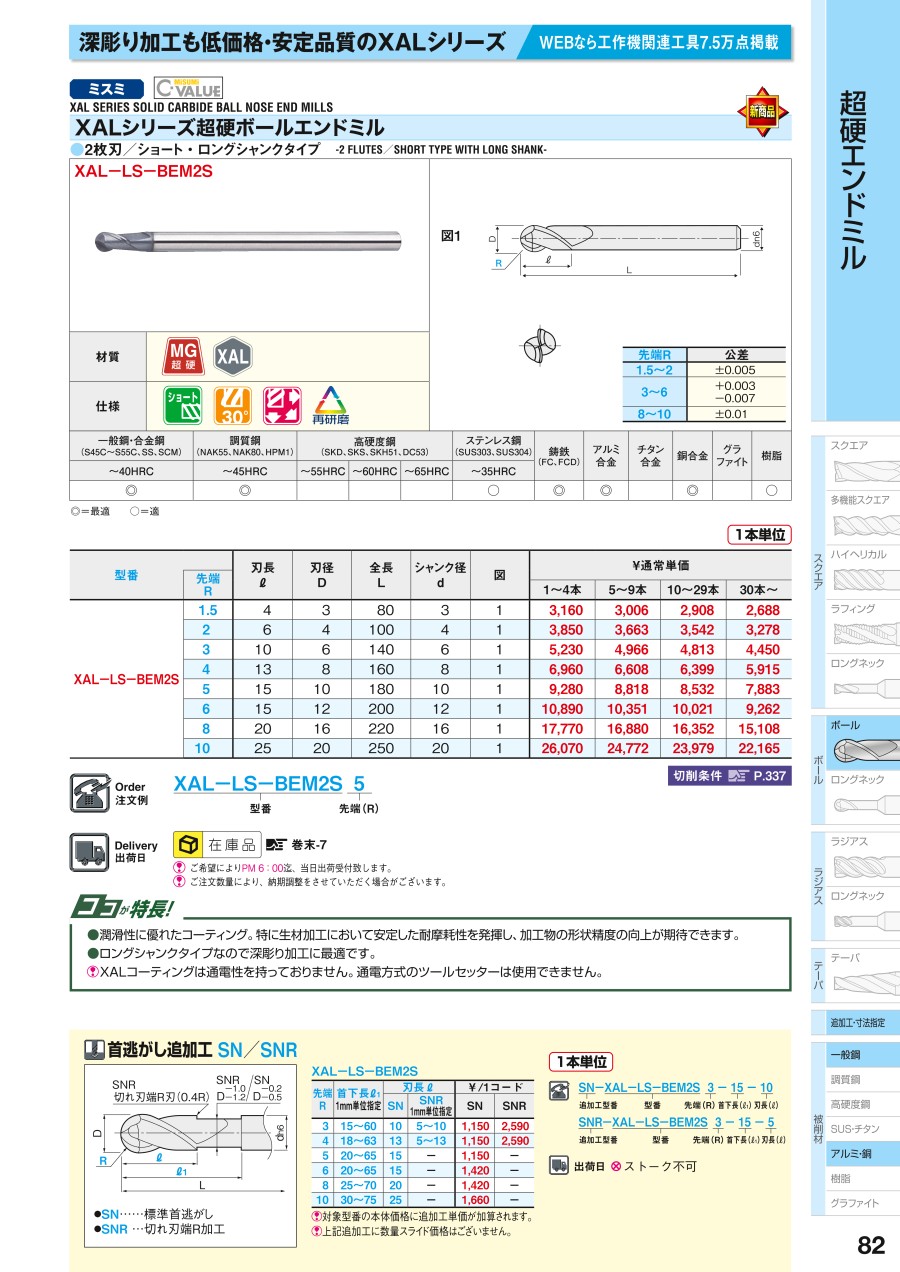

カタログ

外形図

型番リスト

表示件数

型番

SN-XAL-LS-BEM2S1.5-[5-30/1]-4

SN-XAL-LS-BEM2S2-[7-40/1]-6

SN-XAL-LS-BEM2S3-[15-60/1]-10

SN-XAL-LS-BEM2S4-[18-63/1]-13

SN-XAL-LS-BEM2S5-[20-65/1]-15

SN-XAL-LS-BEM2S6-[20-65/1]-15

SNR-XAL-LS-BEM2S2-[7-40/1]-[2-6/1]

SNR-XAL-LS-BEM2S3-[15-60/1]-[5-10/1]

SNR-XAL-LS-BEM2S4-[18-63/1]-[5-13/1]

ねじれ角

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

標準ネジレ(30～44°)	追加工（首逃しのみ）	3	4	1.5	5 ～ 30	3	80	±5	-	-	2.5～2.8	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	4	6	2	7 ～ 40	4	100	±5	-	-	3.5～3.8	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	6	10	3	15 ～ 60	6	140	-	-	-	5.5～5.8	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	8	13	4	18 ～ 63	8	160	-	-	-	7.5～7.8	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	10	15	5	20 ～ 65	10	180	-	-	-	9.5～9.8	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	12	15	6	20 ～ 65	12	200	-	-	-	11.5～11.8	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	4	2 ～ 6	2	7 ～ 40	4	100	±5	-	-	2.8～3	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	6	5 ～ 10	3	15 ～ 60	6	140	-	-	-	4.8～5	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	8	5 ～ 13	4	18 ～ 63	8	160	-	-	-	6.8～7	□	1個
標準ネジレ(30～44°)	メーカー標準品	3	4	1.5	-	3	80	±5	tebis / Zoller	2D/3D	-	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	4	6	2	-	4	100	±5	tebis / Zoller	2D/3D	-	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	6	10	3	-	6	140	-7～+3	tebis / Zoller	2D/3D	-	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	8	13	4	-	8	160	-7～+3	tebis / Zoller	2D/3D	-	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	10	15	5	-	10	180	-7～+3	tebis / Zoller	2D/3D	-	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	12	15	6	-	12	200	-7～+3	tebis / Zoller	2D/3D	-	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	16	20	8	-	16	220	±10	tebis / Zoller	2D/3D	-	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	20	25	10	-	20	250	±10	tebis / Zoller	2D/3D	-	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
3,160円 ( 3,476円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能
5,230円 ( 5,753円 )	在庫品1日目当日出荷可能
6,960円 ( 7,656円 )	在庫品1日目当日出荷可能
9,280円 ( 10,208円 )	在庫品1日目当日出荷可能
10,890円 ( 11,979円 )	在庫品1日目当日出荷可能
17,770円 ( 19,547円 )	在庫品1日目当日出荷可能
26,070円 ( 28,677円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広く使用可能
・切れ味重視の刃先形状・潤滑性に優れたコーティングにより、形状精度・耐摩耗性向上（XALシリーズは通電性を持っておりません。通電方式のツールセッターは使用できません)
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

切削条件は、外形図タブの下方をご覧ください。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

型番 XAL-BEM2S

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

型番 XAL-BEM2R

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

技術情報

Q 突き出しが大きな場合の切削条件は？
A 通常、切削条件は工具径の3倍程度の突き出し量を前提にしています。
  それに対してロングタイプは、突き出し量に応じて切り込み量と送り速度を
  10～50％ほど落とします。
  ロングタイプ用の切削条件表は、突き出しより通常落としています。

Q 回転数を下げて加工してもすぐに先端が欠けてしまいます
A 刃径で回転速度を決定すると、適正な切削速度より遅くなります。
切込み量による実切削径で回転速度を決定すると、適正な切削速度になります。

実切削径(mm) :

Ad=切込み量(mm)
R=先端R(mm)

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
切削条件の送り速度と回転速度の「標準」は荒加工、「高速」は仕上げ加工を想定しています。高速ミーリングのメリットについてはこちらをご覧ください。

型番 XAC-LS-BEM2S

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				銅合金				アルミ合金
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）	回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	標準
0.1	275	-	25,000	-	235	-	25,000	-	200	-	25,000	-	13	150	2,000	25,000	100	25,000
0.2	415	-	25,000	-	385	-	25,000	-	350	-	25,000	-	18	225	2,000	25,000	125	25,000
0.3	545	-	25,000	-	520	-	25,000	-	350	-	19,250	-	25	275	2,000	22,900	150	25,000
0.4	650	-	24,950	-	630	-	21,000	-	420	-	14,450	-	30	275	2,000	18,350	175	25,000
0.5	670	1,400	19,950	25,000	530	1,400	16,800	25,000	300	1,100	11,550	25,000	35	275	2,000	16,000	180	22,350
0.6	760	1,750	16,650	25,000	620	1,500	14,000	25,000	410	1,200	9,650	21,900	43	275	2,000	13,100	180	16,400
0.7	750	1,750	14,250	25,000	600	1,500	12,000	22,500	410	1,200	8,250	18,750	45	275	2,000	11,950	180	13,000
0.75	740	2,000	13,300	25,000	600	1,650	11,200	21,000	415	1,200	7,700	17,500	50	275	2,000	10,500	180	11,750
0.8	725	2,000	12,450	24,050	580	1,650	10,500	19,700	415	1,270	7,200	16,400	55	275	2,000	10,000	180	10,750
0.9	650	2,100	11,100	21,400	525	1,750	9,350	17,500	350	1,270	6,400	14,600	63	275	2,000	8,800	180	9,150
1	595	2,190	10,000	19,250	465	1,735	8,400	15,750	295	1,270	5,800	13,150	70	275	2,000	8,000	270	11,950
1.1	595	2,190	9,050	17,500	465	1,735	7,650	14,300	295	1,270	5,250	11,950	85	275	2,000	6,450	270	10,850
1.2	595	2,190	8,300	16,050	465	1,735	7,000	13,150	295	1,270	4,800	10,950	103	275	2,000	5,350	270	9,950
1.25	575	2,190	8,000	15,400	450	1,700	6,700	12,600	280	1,270	4,600	10,500	110	350	2,000	6,500	270	9,550
1.3	555	2,150	7,700	14,800	450	1,700	6,450	12,100	280	1,250	4,450	10,100	115	350	2,000	6,100	270	9,150
1.4	545	2,150	7,150	13,750	435	1,680	6,000	11,250	280	1,250	4,150	9,400	120	350	2,000	5,850	270	8,500
1.5	540	2,120	6,650	12,850	415	1,680	5,600	10,500	280	1,250	3,850	8,750	125	350	2,000	5,500	270	7,950
1.6	530	2,000	6,250	12,050	415	1,650	5,250	9,850	270	1,150	3,600	8,200	138	350	2,000	5,100	270	7,450
1.7	520	2,000	5,850	11,350	415	1,650	4,950	9,250	270	1,150	3,400	7,700	150	350	2,000	4,650	270	7,000
1.75	510	1,900	5,700	11,000	400	1,575	4,800	9,000	270	1,075	3,300	7,500	155	350	2,000	4,600	270	6,800
1.8	500	1,900	5,550	10,700	400	1,575	4,650	8,750	245	1,075	3,200	7,300	160	350	2,000	4,400	270	6,600
1.9	490	1,900	5,250	10,150	375	1,575	4,400	8,300	245	1,075	3,050	6,900	170	350	2,000	4,100	270	6,250
2	480	1,800	5,000	9,650	360	1,480	4,200	7,900	245	1,035	2,900	6,550	175	350	2,000	4,000	270	5,950
2.5	450	1,645	4,000	7,700	310	1,335	3,350	6,300	225	885	2,300	5,250	220	350	2,000	3,200	270	4,800
3	425	1,560	3,350	6,400	310	1,245	2,800	5,250	205	800	1,950	4,400	265	350	2,000	2,650	270	4,000
3.5	420	1,350	2,850	5,500	310	1,050	2,400	4,500	205	700	1,650	3,750	308	350	2,000	2,277	270	3,450
4	420	1,180	2,500	4,800	300	930	2,100	3,950	200	595	1,450	3,300	350	350	2,000	2,000	270	3,000
4.5	400	1,050	2,200	4,300	300	825	1,850	3,500	190	550	1,300	2,900	350	350	1,800	1,800	270	2,650
5	380	930	2,000	3,850	280	735	1,700	3,150	175	475	1,150	2,650	350	350	1,600	1,600	270	2,400
5.5	365	850	1,800	3,500	265	675	1,550	2,850	165	430	1,050	2,400	350	350	1,475	1,475	270	2,150
6	350	765	1,650	3,200	255	615	1,400	2,650	155	395	950	2,200	350	350	1,350	1,350	270	2,000
8	350	765	1,250	2,400	290	605	1,050	1,950	215	390	700	1,650	350	350	1,000	1,000	270	1,515
10	350	615	1,000	1,950	275	505	850	1,600	215	310	600	1,300	350	350	800	800	270	1,200
加工内容	Ad		Pf		Ad		Pf		Ad		Pf		Ad		Pf		Ad	Pf
粗加工	≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.2D	≦0.3D
仕上加工	≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.02D		≦0.05D		≦0.05D	≦0.05D

XALシリーズ超硬ボールエンドミル 2枚刃/ショート/ロングシャンクタイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬ボールエンドミル 2枚刃/ショート/ロングシャンクタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「ボール半径・刃数」等の【仕様・寸法】を指定し、
追加工対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
