ミスミ

VACシリーズ超硬不等リードエンドミル難削材用/4枚刃/レギュラータイプ

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

【特長】・不等リード採用により、ビビリを抑え、高能率加工を実現・最適な溝形状で...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
ねじれ角
不等リード・不等分割
刃数 (枚)
4

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が27型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

VACシリーズ　難削材用超硬不等リードエンドミル(レギュラータイプ):関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

コーティング

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

コーナC

(mm)

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	3	8	9 ～ 30	6	57	アタリ付き	-	0.1	-	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	4	11	12 ～ 32	6	57	アタリ付き	-	0.15	-	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	5	13	14 ～ 32	6	57	アタリ付き	-	0.15	-	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	6	13	18 ～ 39	6	57	アタリ付き	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	8	19	24 ～ 39	8	63	アタリ付き	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	10	22	27 ～ 42	10	72	アタリ付き	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	12	26	31 ～ 47	12	83	アタリ付き	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	14	26	31 ～ 41	14	83	アタリ付き	-	-	-	13.5～13.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	4	5 ～ 11	12 ～ 32	6	57	アタリ付き	-	0.15	-	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	5	5 ～ 13	14 ～ 32	6	57	アタリ付き	-	0.15	-	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	6	5 ～ 13	14 ～ 32	6	57	アタリ付き	-	0.2	-	4.8～5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	8	5 ～ 19	20 ～ 38	8	63	アタリ付き	-	0.2	-	6.8～7	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	10	5 ～ 22	23 ～ 42	10	72	アタリ付き	-	0.3	-	8.8～9	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	12	5 ～ 26	27 ～ 47	12	83	アタリ付き	-	0.35	-	10.8～11	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	追加工（首逃しのみ）	14	5 ～ 26	27 ～ 41	14	83	アタリ付き	-	0.4	-	12.8～13	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	3	8	-	6	57	アタリ付き	tebis / Zoller	0.1	2D/3D	-	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	4	11	-	6	57	アタリ付き	tebis / Zoller	0.15	2D/3D	-	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	5	13	-	6	57	アタリ付き	tebis / Zoller	0.15	2D/3D	-	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	6	13	-	6	57	アタリ付き	tebis / Zoller	0.2	2D/3D	-	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	8	19	-	8	63	アタリ付き	tebis / Zoller	0.2	2D/3D	-	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	10	22	-	10	72	アタリ付き	tebis / Zoller	0.3	2D/3D	-	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	12	26	-	12	83	アタリ付き	tebis / Zoller	0.35	2D/3D	-	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	14	26	-	14	83	アタリ付き	tebis / Zoller	0.4	2D/3D	-	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	16	32	-	16	92	アタリ付き	tebis / Zoller	0.4	2D/3D	-	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	18	32	-	18	92	アタリ付き	tebis / Zoller	0.5	2D/3D	-	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	20	38	-	20	104	アタリ付き	tebis / Zoller	0.5	2D/3D	-	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	鋼用	メーカー標準品	25	38	-	25	104	アタリ付き	tebis / Zoller	0.5	2D/3D	-	2	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
3,190円 ( 3,509円 )	在庫品1日目当日出荷可能
4,260円 ( 4,686円 )	在庫品1日目当日出荷可能
5,360円 ( 5,896円 )	在庫品1日目当日出荷可能
7,720円 ( 8,492円 )	在庫品1日目当日出荷可能
13,900円 ( 15,290円 )	在庫品1日目当日出荷可能
18,940円 ( 20,834円 )	在庫品1日目当日出荷可能
20,020円 ( 22,022円 )	在庫品1日目当日出荷可能
27,680円 ( 30,448円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・不等リード採用により、ビビリを抑え、高能率加工を実現
・最適な溝形状でスムースな切り粉排出を実現
・通電性は微少
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

VAC不等リードの特長

VACシリーズ　難削材用超硬不等リードエンドミル(レギュラータイプ):関連画像

不等リード＋不等分割＝ビビり振動を抑制！

振動しやすい加工物に対して、振動を抑える特性を指向したデザイン
加工物の表面がきれいに仕上がります！

【不等リードとは？】: 同一エンドミルの各切れ刃のねじれ角度を変化させることにより、振動発生時の減衰性促進によるビビり抑制が期待できます。

【不等分割とは？】: 底刃の分割を不均一にすることで、切削時工具振動の周期性を打ち消します。

加工方法	側面加工	被削材	SUS304	クーラント	水溶性
回転数	4100min-1	送り	430mm/min	切り込み量	Ad:9mm　Rd:0.3mm

【ビビり振動比較】: 不等リード・不等分割の採用により、工具の振動が大幅に減少。より安定した加工が可能になります

●被削材：S45C (HRc20)の場合

VACシリーズ　難削材用超硬不等リードエンドミル(レギュラータイプ):関連画像

加工方法	側面加工	回転数	4700min-1	送り	770mm/min	切り込み量	Ad:9mm　 Rd:1.2mm

●被削材：SUS304の場合

VACシリーズ　難削材用超硬不等リードエンドミル(レギュラータイプ):関連画像

加工方法	側面加工	回転数	4100min-1	送り	430mm/min	切り込み量	Ad:9mm　 Rd:1.2mm

VAC不等リード　加工テスト結果

VAC不等リードエンドミル（φ10）切削事例

VACシリーズ　難削材用超硬不等リードエンドミル(レギュラータイプ):関連画像

被削材	SUS304	加工方法	側面切削	クーラント	水溶性
回転数	3183min-1	送り	509mm/min	切り込み量	Ad:10mm Rd:5mm

技術情報

Q 材質にSMG超硬とありますが、どのような超硬ですか？
A 超々微粒子超硬のことで、WC粒径約0.5μm以下にして、
硬さと靱性の性能をさらに向上させた高級材料です。

従来MG超硬SMG超硬

Q VACとはどのようなコーティングですか？
A VACとはAlCrNコートの密着性と硬度を改善して、
剥離を少なくし耐摩耗性を向上させたコーティングです。

密着性比較：ダイヤモンドコーンで圧をかけた周辺のコート剥離

周辺の剥離あり周辺の剥離無し

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削ではダウンカットでご使用ください。
側面切削でビビリが生じた場合は切削条件を下げてご使用ください。

型番 VAC-FMS-VHEM4R

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼・調質鋼（～45HRC）（SKD、SUS、SCM、HPM、NAK）		ステンレス鋼300		ステンレス鋼400		チタン合金		インコネル、ハステロイ
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	330	16,170	230	11,315	235	12,220	245	17,110	145	8,555	65	3,260
4	395	12,125	275	8,485	300	9,120	305	12,780	185	6,410	65	2,500
5	445	9,700	310	6,790	370	7,330	370	10,260	230	5,130	95	1,955
6	520	8,080	365	5,655	430	6,115	430	8,555	270	4,280	115	1,625
8	665	6,060	460	4,240	520	4,585	560	6,415	325	3,210	150	1,220
10	820	5,345	575	3,740	710	3,665	700	5,130	445	2,565	185	980
12	835	4,450	580	3,100	680	3,055	680	4,280	425	2,140	180	815
14	745	3,815	520	2,670	625	2,615	625	3,665	390	1,835	170	695
16	710	3,340	490	2,330	575	2,290	575	3,205	360	1,605	155	610
18	700	2,970	490	2,075	570	2,035	570	2,850	355	1,425	150	545
20	695	2,670	485	1,870	565	1,830	565	2,570	355	1,285	150	490
加工	溝	側面	溝	側面	溝	側面	溝	側面	溝	側面	溝	側面
Ad	≦1.0D	≦1.5D	≦1.0D	≦1.5D	≦1.0D	≦1.5D	≦1.0D	≦1.5D	≦0.5D	≦1.0D	≦0.5D	≦1.0D
Rd	-	≦0.5D	-	≦0.5D	-	≦0.5D	-	≦0.5D	-	≦0.35D	-	≦0.35D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

VACシリーズ超硬不等リードエンドミル難削材用/4枚刃/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

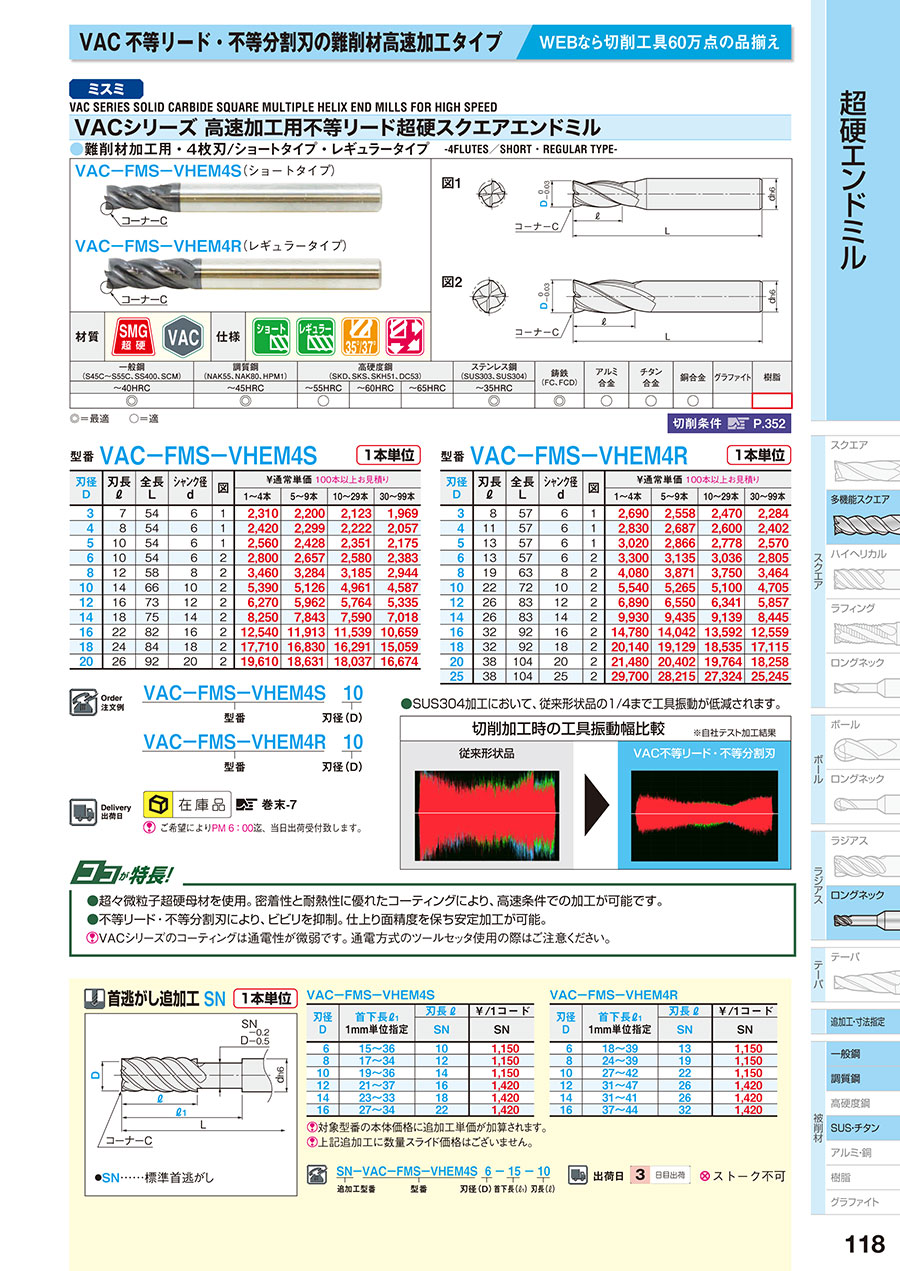

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
