ミスミ

VACシリーズ超硬不等リードスクエアエンドミル 4枚刃/レギュラータイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（17件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマン...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
刃数 (枚)
4

ご注意

刃径(D)<3のサイズは、不等リードではありません。ねじれ角38°となります
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が26型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

VACシリーズ　超硬 4枚刃不等リードスクエアエンドミル:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

ねじれ角

コーティング

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	鋼用	追加工（首逃しのみ）	2	6	7 ～ 20	6	50	アタリ付き	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	鋼用	追加工（首逃しのみ）	2.5	7	8 ～ 25	6	50	アタリ付き	-	-	2～2.3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	3	8	9 ～ 25	6	50	アタリ付き	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	10	11 ～ 25	6	50	アタリ付き	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	15	16 ～ 35	6	60	アタリ付き	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	15	20 ～ 42	6	60	アタリ付き	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	20	25 ～ 46	8	70	アタリ付き	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	25	30 ～ 45	10	75	アタリ付き	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	30	35 ～ 44	12	80	アタリ付き	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	5 ～ 10	11 ～ 25	6	50	アタリ付き	-	-	2.8～3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	5 ～ 15	16 ～ 35	6	60	アタリ付き	-	-	3.8～4	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	5 ～ 15	16 ～ 35	6	60	アタリ付き	-	-	4.8～5	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	5 ～ 20	21 ～ 45	8	70	アタリ付き	-	-	6.8～7	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	5 ～ 25	26 ～ 45	10	75	アタリ付き	-	-	8.8～9	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	5 ～ 30	31 ～ 44	12	80	アタリ付き	-	-	10.8～11	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	鋼用	メーカー標準品	2	6	-	6	50	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	鋼用	メーカー標準品	2.5	7	-	6	50	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	メーカー標準品	3	8	-	6	50	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	メーカー標準品	4	10	-	6	50	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	メーカー標準品	5	15	-	6	60	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	メーカー標準品	6	15	-	6	60	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	メーカー標準品	8	20	-	8	70	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	メーカー標準品	10	25	-	10	75	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	メーカー標準品	12	30	-	12	80	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	メーカー標準品	16	40	-	16	100	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	メーカー標準品	20	45	-	20	100	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,460円 ( 2,706円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,780円 ( 3,058円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
3,690円 ( 4,059円 )	在庫品1日目当日出荷可能
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能
6,270円 ( 6,897円 )	在庫品1日目当日出荷可能
14,140円 ( 15,554円 )	在庫品1日目当日出荷可能
23,710円 ( 26,081円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮
・不等リード・不等分割刃により、ビビリを抑制
・超々微粒子超硬母材、密着性と耐熱性に優れたコーティングを採用
・仕上り面精度を保ち安定加工が可能
・潤滑性に優れたコーティングで安定した耐摩耗性を発揮し、加工物の形状精度が向上（VACコーティングは通電性が微弱です。通電方式のツールセッター使用の際はご注意ください）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

刃径(D)<3のサイズは、不等リードではありません。ねじれ角38°となります
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

VAC不等リードの特長

VACシリーズ　超硬 4枚刃不等リードスクエアエンドミル:関連画像

不等リード＋不等分割＝ビビり振動を抑制！

振動しやすい加工物に対して、振動を抑える特性を指向したデザイン
加工物の表面がきれいに仕上がります！

【不等リードとは？】: 同一エンドミルの各切れ刃のねじれ角度を変化させることにより、振動発生時の減衰性促進によるビビり抑制が期待できます。

【不等分割とは？】: 底刃の分割を不均一にすることで、切削時工具振動の周期性を打ち消します。

加工方法	側面加工	被削材	SUS304	クーラント	水溶性
回転数	4100min-1	送り	430mm/min	切り込み量	Ad:9mm　Rd:0.3mm

【ビビり振動比較】: 不等リード・不等分割の採用により、工具の振動が大幅に減少。より安定した加工が可能になります

●被削材：S45C (HRc20)の場合

VACシリーズ　超硬 4枚刃不等リードスクエアエンドミル:関連画像

加工方法	側面加工	回転数	4700min-1	送り	770mm/min	切り込み量	Ad:9mm　 Rd:1.2mm

●被削材：SUS304の場合

VACシリーズ　超硬 4枚刃不等リードスクエアエンドミル:関連画像

加工方法	側面加工	回転数	4100min-1	送り	430mm/min	切り込み量	Ad:9mm　 Rd:1.2mm

VAC不等リード　加工テスト結果

VAC不等リードエンドミル（φ10）切削事例

VACシリーズ　超硬 4枚刃不等リードスクエアエンドミル:関連画像

被削材	SUS304	加工方法	側面切削	クーラント	水溶性
回転数	3183min-1	送り	509mm/min	切り込み量	Ad:10mm Rd:5mm

技術情報

Q 材質にSMG超硬とありますが、どのような超硬ですか？
A 超々微粒子超硬のことで、WC粒径約0.5μm以下にして、
硬さと靱性の性能をさらに向上させた高級材料です。

従来MG超硬SMG超硬

Q VACとはどのようなコーティングですか？
A VACとはAlCrNコートの密着性と硬度を改善して、
剥離を少なくし耐摩耗性を向上させたコーティングです。

密着性比較：ダイヤモンドコーンで圧をかけた周辺のコート剥離

周辺の剥離あり周辺の剥離無し

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削ではダウンカットでご使用ください。
側面切削でビビリが生じた場合は切削条件を下げてご使用ください。

型番 VAC-VHEM4R

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼・調質鋼（～45HRC）（SKD、SUS、SCM、HPM、NAK）				高硬度鋼（～55HRC）
刃径D	標準		高速		標準		高速		標準
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2	150	10,120	1,120	14,640	90	6,620	600	11,500	25	4,410
2.5	160	8,960	1,120	12,800	100	5,740	650	10,000	30	3,680
3	170	7,810	1,160	11,480	105	4,870	680	8,050	30	2,940
4	300	6,620	1,200	8,960	185	4,050	700	6,350	30	2,580
5	315	5,520	1,500	7,560	190	3,310	800	5,200	40	2,030
6	350	4,870	1,870	6,200	215	2,940	880	4,400	45	1,750
8	375	3,680	1,830	4,640	200	2,210	850	3,300	60	1,470
10	320	2,860	1,720	3,760	160	1,750	740	2,650	50	1,190
12	275	2,400	1,650	3,120	135	1,470	700	2,200	45	1,020
16	220	1,930	1,350	2,360	110	1,190	570	1,650	35	790
20	170	1,470	970	1,880	85	930	520	1,300	20	600
Ad	≦1.5D		≦1.0D		≦1.5D		≦1.0D		≦1.0D
Rd	≦0.5D		≦0.05D		≦0.5D		≦0.05D		≦0.05D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

VACシリーズ超硬不等リードスクエアエンドミル 4枚刃/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

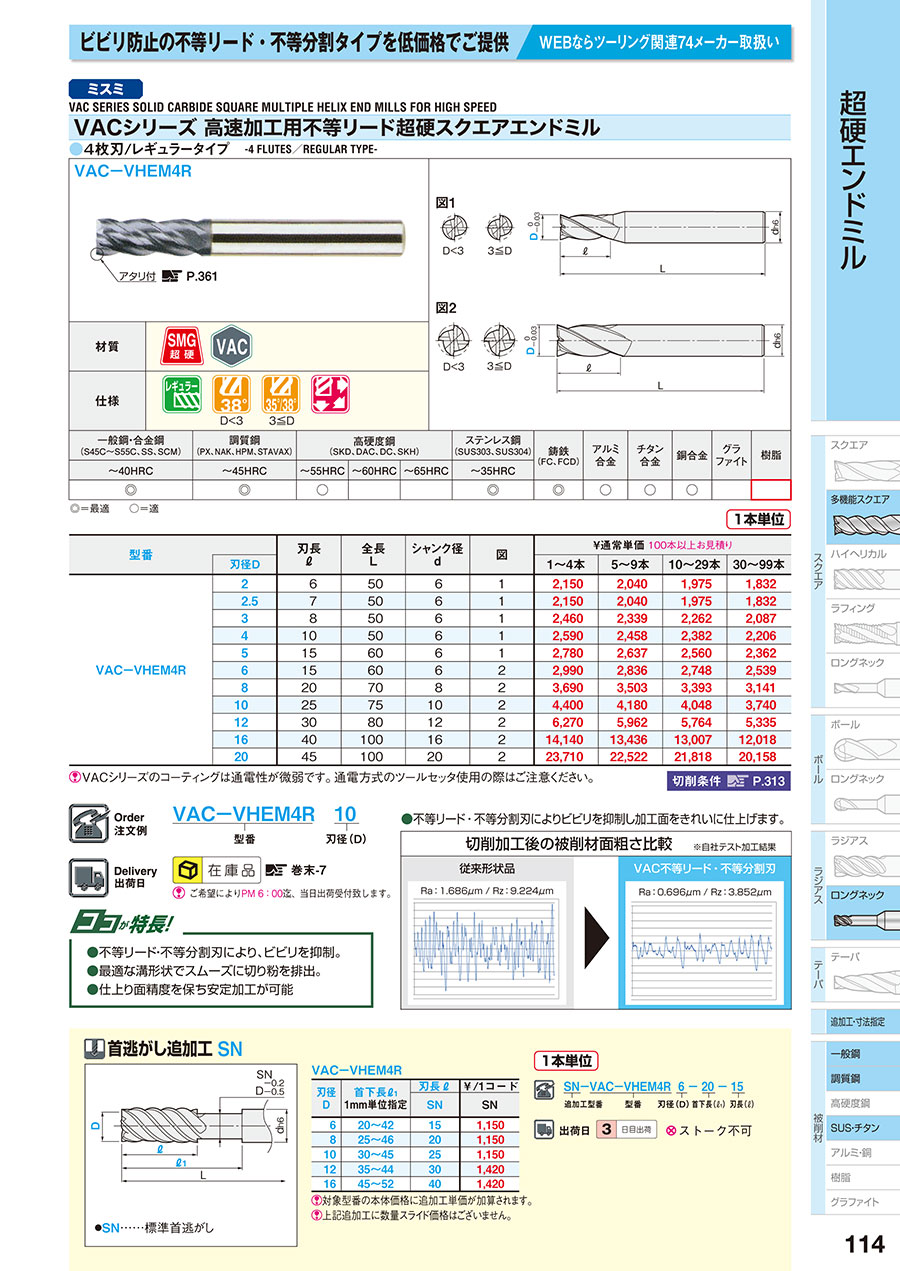

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
