VACシリーズ高速加工用不等リード超硬ラフィングエンドミルファインピッチ/レギュラータイプ

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（30件）

通常単価(税別): -

税込単価: -

【特長】・45°ネジレの採用により、高速回転が可能。・ファインピッチニックの採...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅

ご注意

3枚刃はねじれ角45°、4枚刃は不等リードのねじれ角43～46°となります。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
以下の首逃がし追加工型番はご指定いただけません。
・SN-VAC-HRFPR10-25-15
・SN-VAC-HRFPR12-30-20
・SN-VAC-HRFPR8-20-12
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が29型番あります。

特徴・使用例
型番リスト
詳細情報

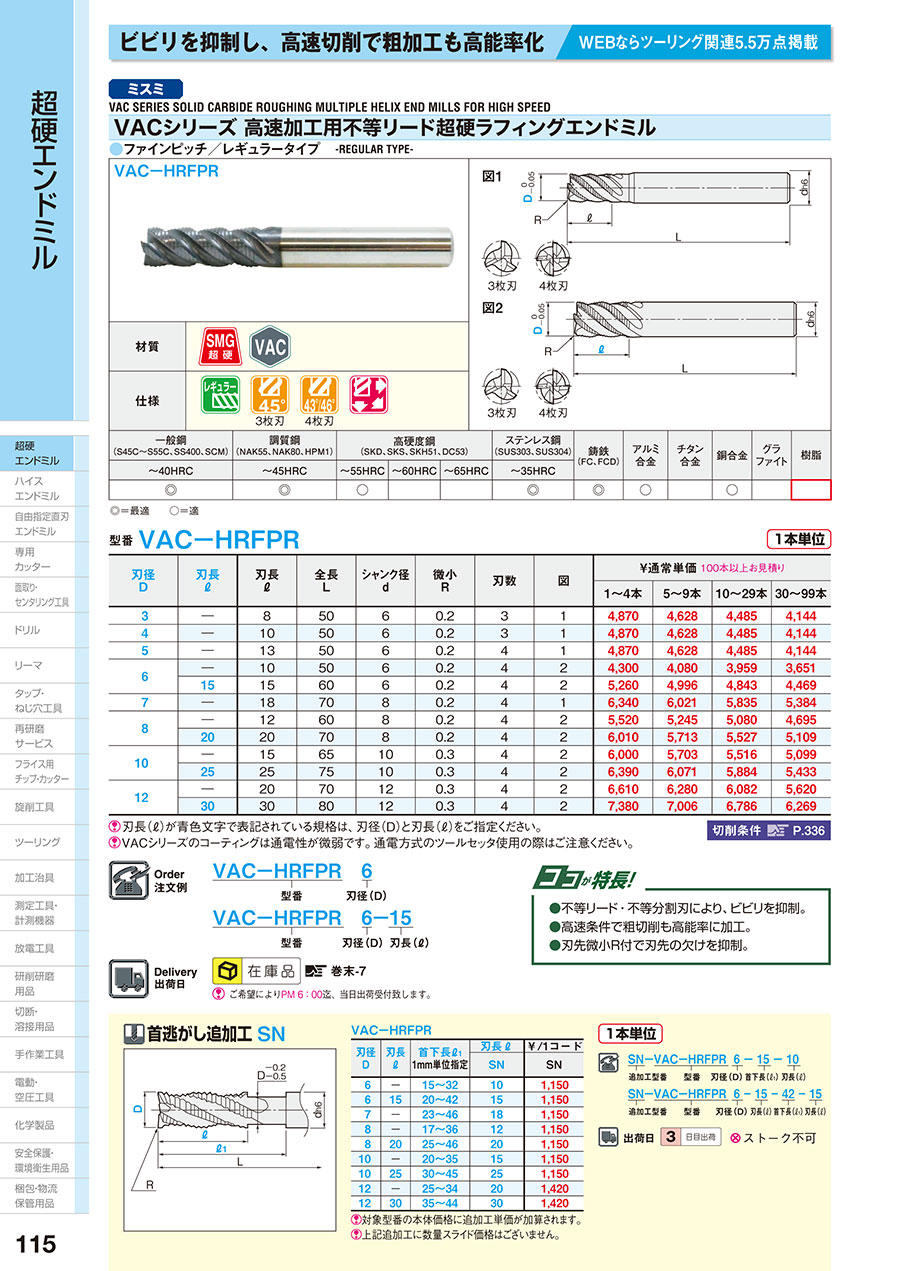

カタログ

特徴・使用例

追加工エンドミル指定方法

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工
● 最短3日目出荷で対応

型番例

種類	型番例	型番の意味
標準品	VAC-HRFPR6	刃径：6mm
標準品	VAC-HRFPR6-15	刃径：6mm 刃長：15mm
追加工	SN-VAC-HRFPR3-20-8	※首逃がし追加工のみ（標準首逃し）刃径：3mm 首下長：20mm 刃長：8mm
追加工	SNR-VAC-HRFPR5-25-13	※首逃がし追加工のみ（切れ刃端R加工）刃径：5mm 首下長：25mm 刃長：13mm

外形図

技術情報

Q 不等リードはどのようなエンドミルで、メリットはなんですか？
A 不等リードとは刃のねじれ角を不等にして、防振効果を高めたエンドミルです。
幅広い加工条件、被削材でビビリを抑え、面粗度の良い加工ができます。

Q ラフィングエンドミルのファインピッチとはどのようなエンドミルですか？
A 外周刃の波形状ピッチが細かいラフィングエンドミルのことで、
中仕上げまで行えます。

外周刃形状	適用工程	外周刃写真
粗ピッチ	粗加工用
ファインピッチ	粗加工～中加工

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削ではダウンカットでご使用ください。
側面切削でビビリが生じた場合は切削条件を下げてご使用ください。

型番 VAC-HRFPR

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼・調質鋼（～45HRC）（SKD、SUS、SCM、HPM、NAK）		高硬度鋼（～55HRC）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3.0	413	12,375	338	11,250	338	11,250
4.0	383	9,375	300	8,325	300	8,325
5.0	525	7,500	413	6,750	413	6,750
6.0	581	6,300	413	5,565	413	5,565
7.0	600	5,625	428	4,725	428	4,725
8.0	619	4,725	443	4,253	443	4,253
10.0	619	3,780	443	3,360	443	3,360
12.0	578	3,150	428	2,835	428	2,835
Ad	≦1.0D		≦0.8D		≦0.8D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼・調質鋼（～45HRC）（SKD、SUS、SCM、HPM、NAK）		高硬度鋼（～55HRC）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3.0	675	16,650	488	15,000	488	15,000
4.0	675	12,450	488	11,250	488	11,250
5.0	900	9,975	638	9,000	638	9,000
6.0	964	8,295	694	7,508	694	7,508
7.0	968	6,900	713	6,600	713	6,600
8.0	1,013	6,248	731	5,618	731	5,618
10.0	1,013	4,988	731	4,463	731	4,463
12.0	964	4,200	694	3,728	694	3,728
Ad	≦1.0D		≦1.0D		≦0.8D
Rd	≦0.5D		≦0.35D		≦0.35D

型番リスト

表示件数

型番

ねじれ角

コーティング

標準/追加工区分

刃径

(mm)

刃数

(枚)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

強ネジレ(45～60°)	鋼用	追加工（首逃しのみ）	3	3	8	-	9 ～ 25	6	50	微小R	-	-	2.5～2.8	-	□	1個
強ネジレ(45～60°)	鋼用	追加工（首逃しのみ）	4	3	10	-	11 ～ 25	6	50	微小R	-	-	3.5～3.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	4	13	-	14 ～ 25	6	50	微小R	-	-	4.5～4.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	4	15	-	20 ～ 42	6	60	微小R	-	-	5.5～5.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	4	10	-	16 ～ 32	6	50	微小R	-	-	5.5～5.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	7	4	18	-	23 ～ 46	8	70	微小R	-	-	6.5～6.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	4	20	-	25 ～ 46	8	70	微小R	-	-	7.5～7.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	4	12	-	17 ～ 19	8	60	微小R	-	-	7.5～7.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	4	12	-	21 ～ 36	8	60	微小R	-	-	7.5～7.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	4	25	-	30 ～ 45	10	75	微小R	-	-	9.5～9.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	4	15	-	20 ～ 24	10	65	微小R	-	-	9.5～9.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	4	15	-	26 ～ 35	10	65	微小R	-	-	9.5～9.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	4	30	-	35 ～ 44	12	80	微小R	-	-	11.5～11.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	4	20	-	25 ～ 29	12	70	微小R	-	-	11.5～11.8	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	4	20	-	31 ～ 34	12	70	微小R	-	-	11.5～11.8	-	□	1個
強ネジレ(45～60°)	鋼用	追加工（首逃しのみ）	4	3	5 ～ 10	-	11 ～ 25	6	50	微小R	-	-	2.8～3	-	□	1個
不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	4	5 ～ 13	-	14 ～ 25	6	50	微小R	-	-	3.8～4	-	□	1個
強ネジレ(45～60°)	鋼用	メーカー標準品	3	3	8	0.2	-	6	50	微小R	tebis / Zoller	2D/3D	-	1	-	1個
強ネジレ(45～60°)	鋼用	メーカー標準品	4	3	10	0.2	-	6	50	微小R	tebis / Zoller	2D/3D	-	1	-	1個
不等リード・不等分割	鋼用	メーカー標準品	5	4	13	0.2	-	6	50	微小R	tebis / Zoller	2D/3D	-	1	-	1個
不等リード・不等分割	鋼用	メーカー標準品	6	4	10	0.2	-	6	50	微小R	tebis / Zoller	2D/3D	-	2	-	1個
不等リード・不等分割	鋼用	メーカー標準品	6	4	15	0.2	-	6	60	微小R	tebis / Zoller	2D/3D	-	2	-	1個
不等リード・不等分割	鋼用	メーカー標準品	7	4	18	0.2	-	8	70	微小R	tebis / Zoller	2D/3D	-	1	-	1個
不等リード・不等分割	鋼用	メーカー標準品	8	4	12	0.2	-	8	60	微小R	tebis / Zoller	2D/3D	-	2	-	1個
不等リード・不等分割	鋼用	メーカー標準品	8	4	20	0.2	-	8	70	微小R	tebis / Zoller	2D/3D	-	2	-	1個
不等リード・不等分割	鋼用	メーカー標準品	10	4	15	0.3	-	10	65	微小R	tebis / Zoller	2D/3D	-	2	-	1個
不等リード・不等分割	鋼用	メーカー標準品	10	4	25	0.3	-	10	75	微小R	tebis / Zoller	2D/3D	-	2	-	1個
不等リード・不等分割	鋼用	メーカー標準品	12	4	20	0.3	-	12	70	微小R	tebis / Zoller	2D/3D	-	2	-	1個
不等リード・不等分割	鋼用	メーカー標準品	12	4	30	0.3	-	12	80	微小R	tebis / Zoller	2D/3D	-	2	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
4,870円 ( 5,357円 )	在庫品1日目当日出荷可能
4,870円 ( 5,357円 )	在庫品1日目当日出荷可能
4,870円 ( 5,357円 )	在庫品1日目当日出荷可能
4,300円 ( 4,730円 )	在庫品1日目当日出荷可能
5,260円 ( 5,786円 )	在庫品1日目当日出荷可能
6,340円 ( 6,974円 )	在庫品1日目当日出荷可能
5,520円 ( 6,072円 )	在庫品1日目当日出荷可能
6,010円 ( 6,611円 )	在庫品1日目当日出荷可能
6,000円 ( 6,600円 )	在庫品1日目当日出荷可能
6,390円 ( 7,029円 )	在庫品1日目当日出荷可能
6,610円 ( 7,271円 )	在庫品1日目当日出荷可能
7,380円 ( 8,118円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・45°ネジレの採用により、高速回転が可能。
・ファインピッチニックの採用により、加工後の面粗さも良好に仕上がります。
・通電性は微少。
《価格》
・通常単価3910円／本～（1本～4本）
・まとめ発注でさらにお得3600円／本～（10本～29本）
《追加工》
・ミスミ標準工具から首逃がし追加工のご指定が可能。
・図面作成不要。型番にて寸法指定のみで発注可能。
・「必要な時に必要な数量だけ」1本から対応。
・3日目出荷でお届け。

ご注意

3枚刃はねじれ角45°、4枚刃は不等リードのねじれ角43～46°となります。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
以下の首逃がし追加工型番はご指定いただけません。
・SN-VAC-HRFPR10-25-15
・SN-VAC-HRFPR12-30-20
・SN-VAC-HRFPR8-20-12
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
