ミスミ

XALシリーズ超硬ボールエンドミル 2枚刃/レギュラータイプ

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（43件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・アルミ・銅・S45C・SS材・NAK55などの部品加工、金型加工に幅...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
2枚刃

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2

ご注意

XALシリーズは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
再研磨可能です。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

未確定：候補が38型番あります。

特徴・使用例
型番リスト
詳細情報
カタログ

特徴・使用例

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端R付（0.4R）加工
● 最短3日目出荷で対応

XALシリーズ超硬ボールエンドミル 2枚刃/レギュラータイプ:関連画像

型番例

種類	型番例	型番の意味
標準品	XAL-BEM2R1	コーナ・ボール半径：1mm
標準品	XAL-BEM2R1-6	コーナ・ボール半径：1mm シャンク径：6mm
追加工	SN-XAL-BEM2R0.75-10-4.5	※標準首逃がし追加工コーナ・ボール半径：0.75mm 首下長：10mm 刃長：4.5mm
追加工	SNR-XAL-BEM2R2-20-6	※首逃し切れ刃端R付追加工コーナ・ボール半径：2mm 首下長：20mm 刃長：6mm

ＸＡＬシリーズ超硬ボールエンドミル　２枚刃／レギュラータイプ:関連画像

型番 XAL-BEM2S

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

型番 XAL-LS-BEM2S

5本以上ご注文でさらにお得
首逃し追加工可能（首下長1mm単位）
再研磨+再コーティング可能

技術情報

Q XALシリーズはどのようなコーティングですか？
A AlCrN系のコーティングで高耐熱で高硬度、摺動性に優れたコーティングです。
柔らかい材質から硬い材質まで幅広く対応します。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

XAL

AlCrN系

一般鋼～調質鋼

約1,000前後

約3,100前後

Q 適切なピックフィードを知りたい
A ピックフィードは大きくすると加工面が粗くなり、小さくすると
加工時間が長くなります。目的の面粗さからカスプハイトを求め
適したピックフィードを、理論値より余裕をもって決めます。

h：カスプハイト（mm）（理論加工面粗さ）
≒Rz（最大高さ粗さ）
R：ボール半径（mm）
P：ピックフィード（mm）

【参考】よく使われるRa（算術平均粗さ）は、Rz（最大高さ粗さ）の1/4目安

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
2枚刃の標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。
切削条件の送り速度と回転速度の「標準」は荒加工、「高速」は仕上げ加工を想定しています。高速ミーリングのメリットについてはこちらをご覧ください。

型番 XAL-BEM2R

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				銅合金				アルミ合金
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）	回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	標準
0.1	550	-	50,000	-	470	-	50,000	-	400	-	50,000	-	25	300	4,000	50,000	200	50,000
0.2	830	-	50,000	-	770	-	50,000	-	700	-	50,000	-	35	450	4,000	50,000	250	50,000
0.3	1,090	-	50,000	-	1,040	-	50,000	-	700	-	38,500	-	50	550	4,000	45,800	300	50,000
0.4	1,300	-	49,900	-	1,260	-	42,000	-	840	-	28,900	-	60	550	4,000	36,700	350	50,000
0.5	1,340	2,800	39,900	50,000	1,060	2,800	33,600	50,000	600	2,200	23,100	50,000	70	550	4,000	32,000	360	44,700
0.6	1,520	3,500	33,300	50,000	1,240	3,000	28,000	50,000	820	2,400	19,300	43,800	85	550	4,000	26,200	360	32,800
0.7	1,500	3,500	28,500	50,000	1,200	3,000	24,000	45,000	820	2,400	16,500	37,500	90	550	4,000	23,900	360	26,000
0.75	1,480	4,000	26,600	50,000	1,200	3,300	22,400	42,000	830	2,400	15,400	35,000	100	550	4,000	21,000	360	23,500
0.8	1,450	4,000	24,900	48,100	1,160	3,300	21,000	39,400	830	2,540	14,400	32,800	110	550	4,000	20,000	360	21,500
0.9	1,300	4,200	22,200	42,800	1,050	3,500	18,700	35,000	700	2,540	12,800	29,200	125	550	4,000	17,600	360	18,300
1	1,190	4,380	20,000	38,500	930	3,470	16,800	31,500	590	2,540	11,600	26,300	140	550	4,000	16,000	540	23,900
1.1	1,190	4,380	18,100	35,000	930	3,470	15,300	28,600	590	2,540	10,500	23,900	170	550	4,000	12,900	540	21,700
1.2	1,190	4,380	16,600	32,100	930	3,470	14,000	26,300	590	2,540	9,600	21,900	205	550	4,000	10,700	540	19,900
1.25	1,150	4,380	16,000	30,800	900	3,400	13,400	25,200	560	2,540	9,200	21,000	220	700	4,000	13,000	540	19,100
1.3	1,110	4,300	15,400	29,600	900	3,400	12,900	24,200	560	2,500	8,900	20,200	230	700	4,000	12,200	540	18,300
1.4	1,090	4,300	14,300	27,500	870	3,360	12,000	22,500	560	2,500	8,300	18,800	240	700	4,000	11,700	540	17,000
1.5	1,080	4,240	13,300	25,700	830	3,360	11,200	21,000	560	2,500	7,700	17,500	250	700	4,000	11,000	540	15,900
1.6	1,060	4,000	12,500	24,100	830	3,300	10,500	19,700	540	2,300	7,200	16,400	275	700	4,000	10,200	540	14,900
1.7	1,040	4,000	11,700	22,700	830	3,300	9,900	18,500	540	2,300	6,800	15,400	300	700	4,000	9,300	540	14,000
1.75	1,020	3,800	11,400	22,000	800	3,150	9,600	18,000	540	2,150	6,600	15,000	310	700	4,000	9,200	540	13,600
1.8	1,000	3,800	11,100	21,400	800	3,150	9,300	17,500	490	2,150	6,400	14,600	320	700	4,000	8,800	540	13,200
1.9	980	3,800	10,500	20,300	750	3,150	8,800	16,600	490	2,150	6,100	13,800	340	700	4,000	8,200	540	12,500
2	960	3,600	10,000	19,300	720	2,960	8,400	15,800	490	2,070	5,800	13,100	350	700	4,000	8,000	540	11,900
2.5	900	3,290	8,000	15,400	620	2,670	6,700	12,600	450	1,770	4,600	10,500	440	700	4,000	6,400	540	9,600
3	850	3,120	6,700	12,800	620	2,490	5,600	10,500	410	1,600	3,900	8,800	530	700	4,000	5,300	540	8,000
3.5	840	2,700	5,700	11,000	620	2,100	4,800	9,000	410	1,400	3,300	7,500	615	700	4,000	4,553	540	6,900
4	840	2,360	5,000	9,600	600	1,860	4,200	7,900	400	1,190	2,900	6,600	700	700	4,000	4,000	540	6,000
4.5	800	2,100	4,400	8,600	600	1,650	3,700	7,000	380	1,100	2,600	5,800	700	700	3,600	3,600	540	5,300
5	760	1,860	4,000	7,700	560	1,470	3,400	6,300	350	950	2,300	5,300	700	700	3,200	3,200	540	4,800
5.5	730	1,700	3,600	7,000	530	1,350	3,100	5,700	330	860	2,100	4,800	700	700	2,950	2,950	540	4,300
6	700	1,530	3,300	6,400	510	1,230	2,800	5,300	310	790	1,900	4,400	700	700	2,700	2,700	540	4,000
8	700	1,530	2,500	4,800	580	1,210	2,100	3,900	430	780	1,400	3,300	700	700	2,000	2,000	540	3,030
10	700	1,230	2,000	3,900	550	1,010	1,700	3,200	430	620	1,200	2,600	700	700	1,600	1,600	540	2,400
加工内容	Ad		Pf		Ad		Pf		Ad		Pf		Ad		Pf		Ad	Pf
粗加工	≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.2D	≦0.3D
仕上加工	≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.02D		≦0.05D		≦0.05D	≦0.05D

※お望みの仕様が見つからなければ超硬ボールエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

追加工（首逃しのみ）	1.5	4.5	0.75	6 ～ 15	4	50	±5	-	-	1～1.3	-	□	1個
追加工（首逃しのみ）	2	6	1	7 ～ 20	6	50	±5	-	-	1.5～1.8	-	□	1個
追加工（首逃しのみ）	2	6	1	7 ～ 20	4	50	±5	-	-	1.5～1.8	-	□	1個
追加工（首逃しのみ）	3	8	1.5	9 ～ 30	6	60	±5	-	-	2.5～2.8	-	□	1個
追加工（首逃しのみ）	3	8	1.5	9 ～ 30	4	60	±5	-	-	2.5～2.8	-	□	1個
追加工（首逃しのみ）	2.5	6	1.25	7 ～ 25	4	50	±5	-	-	2～2.3	-	□	1個
追加工（首逃しのみ）	4	12	2	13 ～ 40	6	70	±5	-	-	3.5～3.8	-	□	1個
追加工（首逃しのみ）	5	15	2.5	16 ～ 50	6	80	±5	-	-	4.5～4.8	-	□	1個
追加工（首逃しのみ）	6	18	3	23 ～ 72	6	90	-	-	-	5.5～5.8	-	□	1個
追加工（首逃しのみ）	8	24	4	29 ～ 76	8	100	-	-	-	7.5～7.8	-	□	1個
追加工（首逃しのみ）	10	30	5	35 ～ 70	10	100	-	-	-	9.5～9.8	-	□	1個
追加工（首逃しのみ）	12	36	6	41 ～ 74	12	110	-	-	-	11.5～11.8	-	□	1個
追加工（首逃しのみ）	4	5 ～ 12	2	13 ～ 40	6	70	±5	-	-	2.8～3	-	□	1個
追加工（首逃しのみ）	5	5 ～ 15	2.5	16 ～ 50	6	80	±5	-	-	3.8～4	-	□	1個
追加工（首逃しのみ）	6	5 ～ 18	3	23 ～ 72	6	90	-	-	-	4.8～5	-	□	1個
追加工（首逃しのみ）	8	5 ～ 24	4	29 ～ 76	8	100	-	-	-	6.8～7	-	□	1個
追加工（首逃しのみ）	10	5 ～ 30	5	35 ～ 70	10	100	-	-	-	8.8～9	-	□	1個
追加工（首逃しのみ）	12	5 ～ 36	6	41 ～ 74	12	110	-	-	-	10.8～11	-	□	1個
追加工（首逃しのみ）	16	10 ～ 48	8	53 ～ 92	16	140	-	-	-	14.8～15	-	□	1個
メーカー標準品	0.4	1.5	0.2	-	4	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	0.6	1.8	0.3	-	4	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	0.8	2.4	0.4	-	4	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	1	3	0.5	-	4	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	1	3	0.5	-	6	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	1.2	3.6	0.6	-	4	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	1.5	4.5	0.75	-	4	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	2	6	1	-	4	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	2	6	1	-	6	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	3	8	1.5	-	4	60	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	3	8	1.5	-	6	60	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	2.5	6	1.25	-	4	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	4	12	2	-	6	70	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	5	15	2.5	-	6	80	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	6	18	3	-	6	90	-7～+3	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	8	24	4	-	8	100	-7～+3	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	10	30	5	-	10	100	-7～+3	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	12	36	6	-	12	110	-7～+3	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	16	48	8	-	16	140	±10	tebis / Zoller	2D/3D	-	2	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,330円 ( 1,463円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
3,410円 ( 3,751円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
6,390円 ( 7,029円 )	在庫品1日目当日出荷可能
22,340円 ( 24,574円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・アルミ・銅・S45C・SS材・NAK55などの部品加工、金型加工に幅広く使用可能。
・切れ味重視の刃先形状・潤滑性に優れたコーティングにより、形状精度・耐摩耗性向上。

ご注意

XALシリーズは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
再研磨可能です。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

技術情報

カタログ

商品TOP

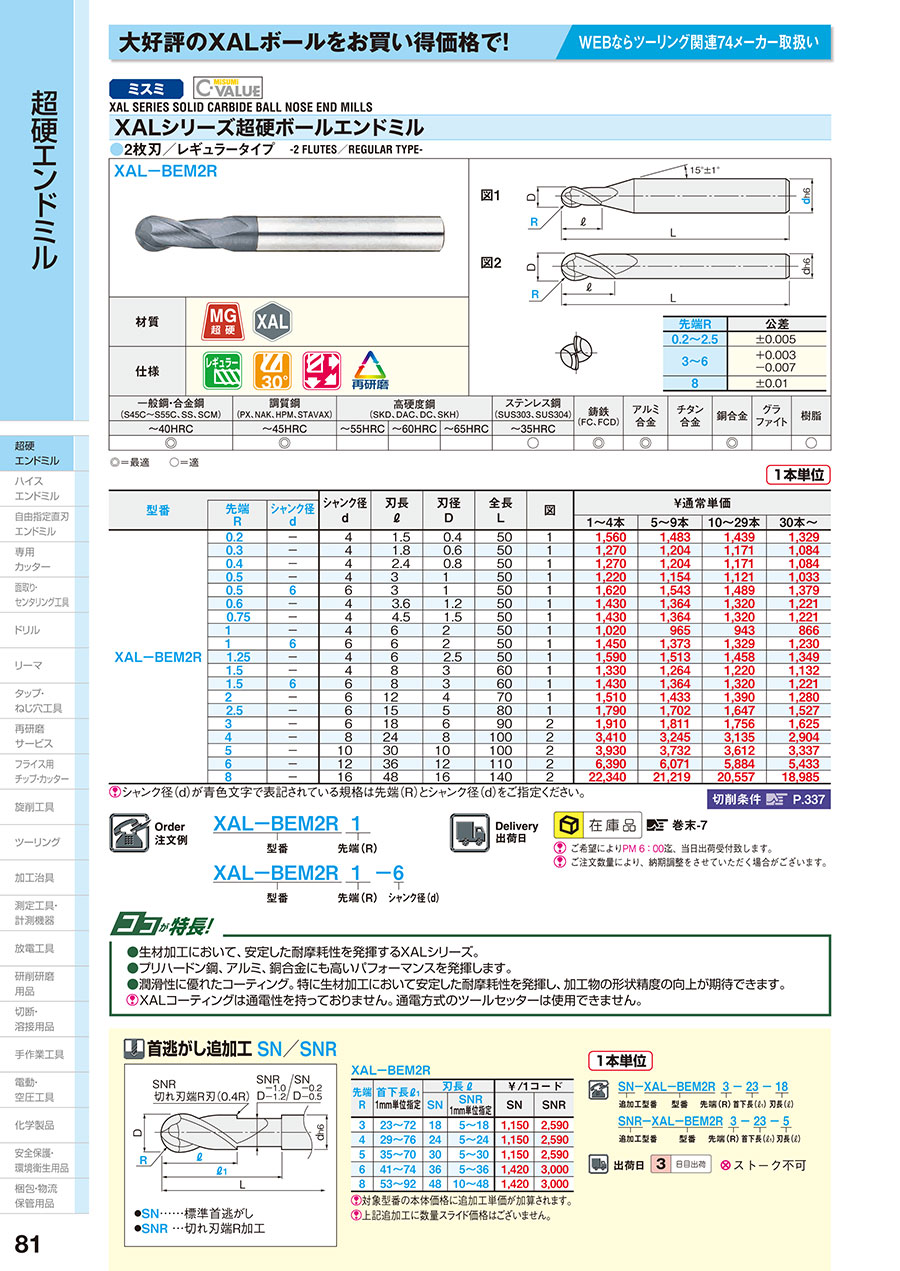

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XALシリーズ超硬ボールエンドミル 2枚刃/レギュラータイプのレビュー

4.3平均満足度：4.343件のレビュー

星5
47%
星4
40%
星3
14%
星2
0%
星1
0%

高評価レビュー

金型荒、仕上げ加工

満足度：5.02021/11/02

値段が安く、納期も短く種類も多く、いつも買っています。 NAK材も◎となっているが、やや刃持ちが悪い感じがします。

1人が参考にしています。

金型部品加工

満足度：5.02019/12/26

金型部品の機械加工に利用しています。購入してから届くまでの日程が予定通り確実なので、予定にあわせて作業が進められます。

2人が参考にしています。

形状加工

満足度：5.02019/12/09

３Ｄ形状加工に使用。面粗さ良好に仕上がりました。コストパフォーマンスも良好です。

2人が参考にしています。

金型荒、仕上げ加工

満足度：5.02021/11/02

値段が安く、納期も短く種類も多く、いつも買っています。 NAK材も◎となっているが、やや刃持ちが悪い感じがします。

1人が参考にしています。

金型の加工

満足度：5.02019/10/30

ショートタイプで干渉する箇所を加工し上げしました。仕上がり面が遜色なく仕上がりました。コストパフォーマンスも良好です...もっと読む

1人が参考にしています。

底面がR形状の長穴の仕上げ2.5D加工

満足度：5.02019/10/28

高速の切削条件で加工できたので予定より早く仕上げる事ができました。仕上げ面の面精度にも満足のできる仕上がりになりま...もっと読む

1人が参考にしています。

43件全て見る

よくあるご質問（FAQ）

QPEEK樹脂加工の推奨切削条件を教えてください。

銅合金の標準を参考に加工してみてください。
