XCPシリーズ超硬ラジアスエンドミル　調質鋼・高硬度鋼加工用・6枚刃/レギュラータイプ

数量スライド割引
規格拡大
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・調質鋼（45HRC）から高硬度鋼（～65HRC）の被削材の加工に最適...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
6
R精度 (μm)
±20
コーティング詳細
高硬度用(シリコン系)

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
切削条件は、外形図タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が22型番あります。

外形図
型番リスト
詳細情報

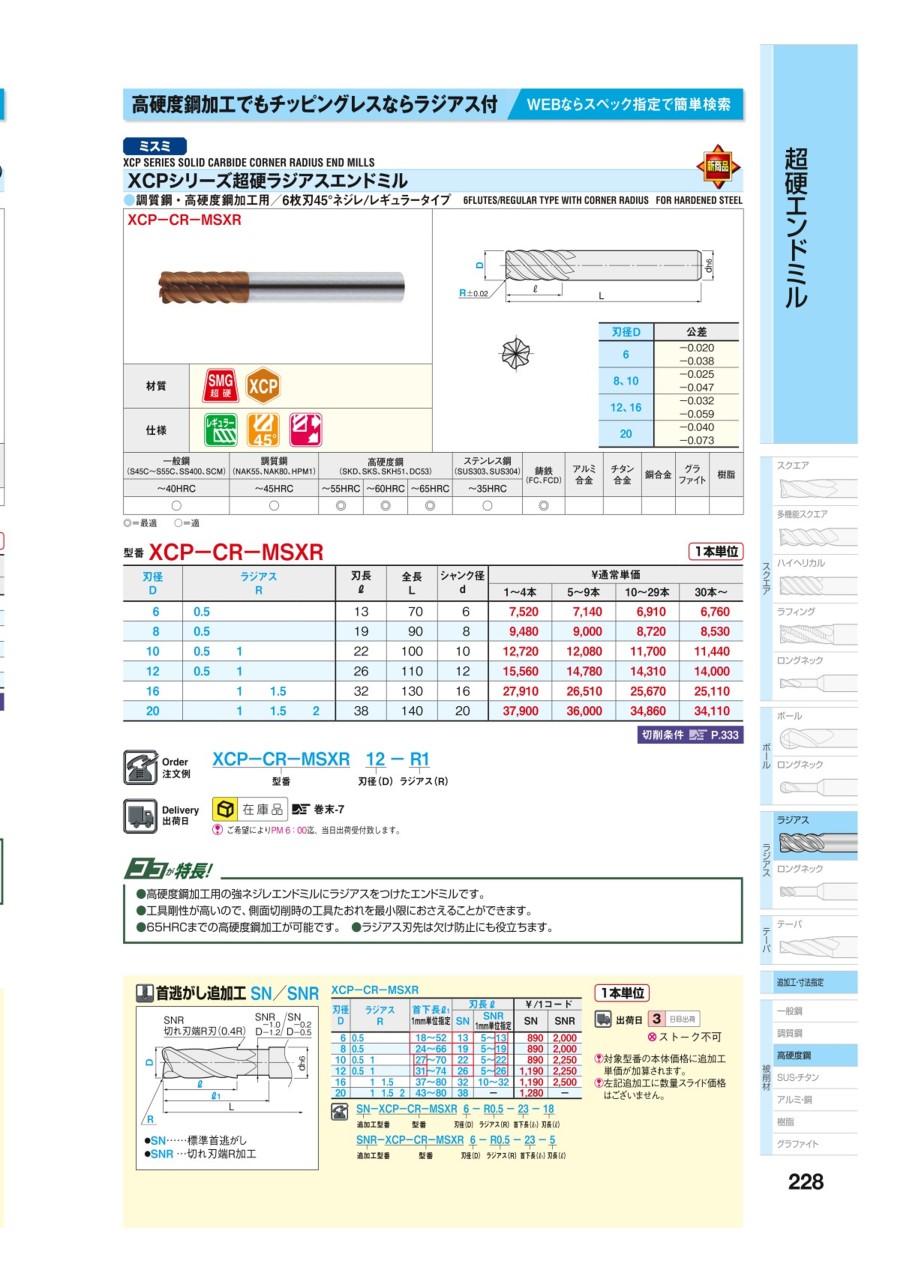

カタログ

外形図

※お望みの仕様が見つからなければ超硬ラジアスエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	13	0.5	18 ～ 52	6	70	-	-	5.5～5.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	19	0.5	24 ～ 66	8	90	-	-	7.5～7.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	22	0.5	27 ～ 70	10	100	-	-	9.5～9.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	22	1	27 ～ 70	10	100	-	-	9.5～9.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	26	0.5	31 ～ 74	12	110	-	-	11.5～11.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	26	1	31 ～ 74	12	110	-	-	11.5～11.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	20	38	1.5	48 ～ 80	20	140	-	-	19.5～19.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 13	0.5	18 ～ 52	6	70	-	-	4.8～5	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 19	0.5	24 ～ 66	8	90	-	-	6.8～7	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 22	0.5	27 ～ 70	10	100	-	-	8.8～9	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 22	1	27 ～ 70	10	100	-	-	8.8～9	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 26	0.5	31 ～ 74	12	110	-	-	10.8～11	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 26	1	31 ～ 74	12	110	-	-	10.8～11	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 32	1	37 ～ 80	16	130	-	-	14.8～15	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	20	5 ～ 38	1.5	48 ～ 80	20	140	-	-	18.8～19	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	6	13	0.5	-	6	70	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	8	19	0.5	-	8	90	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	10	22	0.5	-	10	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	10	22	1	-	10	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	12	26	0.5	-	12	110	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	12	26	1	-	12	110	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	16	32	1	-	16	130	tebis / Zoller	2D/3D	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
8,270円 ( 9,097円 )	在庫品1日目当日出荷可能
10,420円 ( 11,462円 )	在庫品1日目当日出荷可能
13,990円 ( 15,389円 )	在庫品1日目当日出荷可能
13,990円 ( 15,389円 )	在庫品1日目当日出荷可能
17,110円 ( 18,821円 )	在庫品1日目当日出荷可能
17,110円 ( 18,821円 )	在庫品1日目当日出荷可能
30,700円 ( 33,770円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・調質鋼（45HRC）から高硬度鋼（～65HRC）の被削材の加工に最適なシリーズ
・高剛性の多刃タイプで最大限ビビリを抑制
・工具剛性が高いので、側面切削時の工具たおれを最小限に抑制
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にもお役立ち
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
切削条件は、外形図タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q XCPシリーズはどのようなコーティングですか？
A 耐熱性が高く表面硬度が高いコーティングです。高硬度の加工に使用されます。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

XCP

Si系

高硬度鋼

約1,200前後

約3,700前後

Q 高硬度鋼にはどのような種類がありますか？
A 高硬度鋼とは硬度45HRC以上の鋼材を指しています。
  一般的なSC材でも熱処理で高硬度になりますので、加工の際は鋼材名の他、
  熱処理と硬度も確認しておくことが肝心です。
  高硬度鋼としてよく使用される鋼

分類

JIS記号

焼入れ硬度

炭素工具鋼

SK～

58～61HRC

合金工具鋼

SKS～

55～62HRC

合金工具鋼（ダイス鋼）

SKD～

55～62HRC

高速度工具鋼（ハイス鋼）

SKH～

57～66HRC

軸受鋼（ベアリング鋼）

SUJ～

52～63HRC

SUS系

STAVAX（製品名）

45～54HRC

切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削はダウンカットでご使用ください。
側面加工でビビリが生じた場合は切削条件を下げてご使用ください。

型番 XCP-CR-MSXR

■側面切削条件

被削材		高硬度鋼（40～55HRC）				高硬度鋼（55～60HRC）				高硬度鋼（60～65HRC）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
1		650	1,660	22,300	50,000	380	1,140	17,200	40,700	270	800	13,700	32,100
1.5		660	1,940	14,900	37,800	400	1,190	11,500	27,200	280	830	9,100	21,400
2		660	1,940	11,100	28,300	400	1,190	8,600	20,400	280	830	6,800	16,100
2.5		680	2,010	8,900	22,700	410	1,230	6,900	16,300	290	860	5,500	12,900
3		680	2,010	7,400	18,900	410	1,230	5,700	13,600	290	860	4,600	10,700
3.5		680	2,010	6,400	16,200	420	1,290	4,900	11,600	290	880	3,900	9,200
4		700	2,070	5,600	14,200	420	1,290	4,300	10,200	290	880	3,400	8,000
4.5		850	2,500	5,000	12,600	500	1,400	3,800	9,100	340	1,000	3,000	7,100
5		950	2,900	4,500	11,300	550	1,600	3,400	8,100	380	1,110	2,700	6,400
5.5		1,050	3,070	4,100	10,300	630	1,750	3,100	7,400	420	1,250	2,500	5,800
6		1,050	3,070	3,700	9,400	630	1,900	2,900	6,800	450	1,340	2,300	5,400
8		1,050	3,120	2,800	7,100	610	1,900	2,100	5,100	430	1,320	1,700	4,000
10		1,020	3,070	2,200	5,700	610	1,870	1,700	4,100	440	1,290	1,400	3,200
12		1,020	2,940	1,900	4,700	590	1,800	1,400	3,400	400	1,260	1,100	2,700
14		900	2,500	1,600	4,000	530	1,650	1,200	2,900	350	1,080	1,000	2,300
16		770	2,310	1,400	3,500	480	1,500	1,100	2,500	350	1,080	900	2,000
18		770	2,310	1,200	3,100	480	1,500	1,000	2,300	350	1,080	800	1,800
20		710	2,210	1,100	2,800	450	1,440	900	2,000	350	1,080	700	1,600
22		710	2,210	1,000	2,600	450	1,440	800	1,900	350	1,080	600	1,500
25		710	2,210	900	2,300	450	1,440	700	1,600	350	1,080	500	1,300
Ad		≦1.5D				≦1.5D				≦1.5D
Rd	標準	≦0.05D				≦0.05D				≦0.05D
Rd	高速	≦0.02D				≦0.02D				≦0.02D
