ミスミ

XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用・4枚刃/スタブタイプ

数量スライド割引
規格拡大
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・HPM31・SKD11焼入鋼等の調質鋼から高硬度鋼（～65HRC）の...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
4
コーティング詳細
高硬度用(シリコン系)

ご注意

切削条件は、外形図タブの下方をご覧ください。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が58型番あります。

外形図
型番リスト
詳細情報

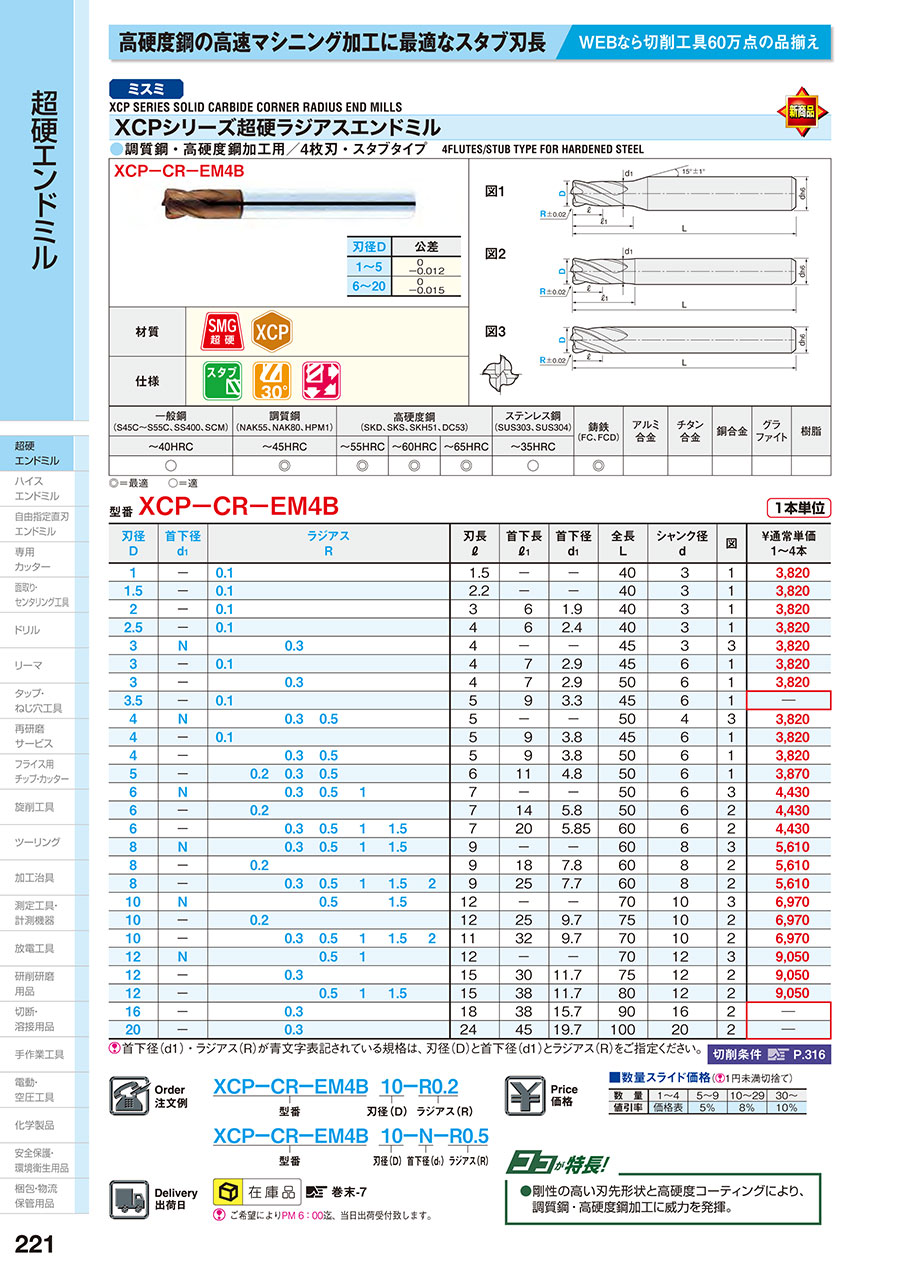

カタログ

外形図

※お望みの仕様が見つからなければ超硬ラジアスエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

SN-XCP-CR-EM4B4-N-R0.3-[6-25/1]-5

SN-XCP-CR-EM4B4-N-R0.5-[6-25/1]-5

SN-XCP-CR-EM4B6-N-R0.3-[8-25/1]-7

SN-XCP-CR-EM4B6-N-R0.5-[8-25/1]-7

SN-XCP-CR-EM4B8-N-R0.3-[10-35/1]-9

SN-XCP-CR-EM4B8-N-R0.5-[10-35/1]-9

SN-XCP-CR-EM4B8-N-R1-[10-35/1]-9

SN-XCP-CR-EM4B8-N-R1.5-[10-35/1]-9

SN-XCP-CR-EM4B10-N-R0.5-[13-40/1]-12

SN-XCP-CR-EM4B12-N-R1-[13-34/1]-12

SNR-XCP-CR-EM4B4-N-R0.3-[6-25/1]-[2-5/1]

SNR-XCP-CR-EM4B4-N-R0.5-[6-25/1]-[2-5/1]

SNR-XCP-CR-EM4B6-N-R0.3-[8-25/1]-[5-7/1]

SNR-XCP-CR-EM4B6-N-R0.5-[8-25/1]-[5-7/1]

SNR-XCP-CR-EM4B8-N-R0.3-[10-35/1]-[5-9/1]

SNR-XCP-CR-EM4B8-N-R0.5-[10-35/1]-[5-9/1]

SNR-XCP-CR-EM4B8-N-R1-[10-35/1]-[5-9/1]

SNR-XCP-CR-EM4B8-N-R1.5-[10-35/1]-[5-9/1]

SNR-XCP-CR-EM4B10-N-R0.5-[13-40/1]-[5-12/1]

SNR-XCP-CR-EM4B12-N-R1-[13-34/1]-[5-12/1]

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

首部勾配

(°)

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5	0.3	6 ～ 25	4	50	±12	-	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5	0.5	6 ～ 25	4	50	±12	-	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	7	0.3	8 ～ 25	6	50	±12	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	7	0.5	8 ～ 25	6	50	±12	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	9	0.3	10 ～ 35	8	60	±12	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	9	0.5	10 ～ 35	8	60	±12	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	9	1	10 ～ 35	8	60	±12	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	9	1.5	10 ～ 35	8	60	±12	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	12	0.5	13 ～ 40	10	70	±12	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	12	1	13 ～ 34	12	70	±12	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	2 ～ 5	0.3	6 ～ 25	4	50	±12	-	-	-	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	2 ～ 5	0.5	6 ～ 25	4	50	±12	-	-	-	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 7	0.3	8 ～ 25	6	50	±12	-	-	-	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 7	0.5	8 ～ 25	6	50	±12	-	-	-	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 9	0.3	10 ～ 35	8	60	±12	-	-	-	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 9	0.5	10 ～ 35	8	60	±12	-	-	-	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 9	1	10 ～ 35	8	60	±12	-	-	-	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 9	1.5	10 ～ 35	8	60	±12	-	-	-	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 12	0.5	13 ～ 40	10	70	±12	-	-	-	8.8～9	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 12	1	13 ～ 34	12	70	±12	-	-	-	10.8～11	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	1.5	0.1	-	3	40	±20	tebis / Zoller	-	2D/3D	-	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.5	2.2	0.1	-	3	40	±20	tebis / Zoller	-	2D/3D	-	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3	0.1	6	3	40	±20	tebis / Zoller	-	2D/3D	1.9	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	4	0.1	6	3	40	±20	tebis / Zoller	-	2D/3D	2.4	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	4	0.3	-	3	45	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	4	0.3	7	6	50	±20	tebis / Zoller	-	2D/3D	2.9	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	5	0.3	-	4	50	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	5	0.5	-	4	50	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	5	0.1	9	6	45	±20	tebis / Zoller	-	2D/3D	3.8	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	5	0.3	9	6	50	±20	tebis / Zoller	-	2D/3D	3.8	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	5	0.5	9	6	50	±20	tebis / Zoller	-	2D/3D	3.8	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	6	0.2	11	6	50	±20	tebis / Zoller	-	2D/3D	4.8	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	6	0.3	11	6	50	±20	tebis / Zoller	-	2D/3D	4.8	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	6	0.5	11	6	50	±20	tebis / Zoller	-	2D/3D	4.8	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	7	0.3	-	6	50	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	7	0.5	-	6	50	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	7	0.2	14	6	50	±20	tebis / Zoller	-	2D/3D	5.8	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	7	0.3	20	6	60	±20	tebis / Zoller	-	2D/3D	5.85	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	7	1	20	6	60	±20	tebis / Zoller	-	2D/3D	5.85	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	7	1.5	20	6	60	±20	tebis / Zoller	-	2D/3D	5.85	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	9	0.3	-	8	60	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	9	0.5	-	8	60	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	9	1	-	8	60	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	9	1.5	-	8	60	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	9	0.2	18	8	60	±20	tebis / Zoller	-	2D/3D	7.8	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	9	0.5	25	8	60	±20	tebis / Zoller	-	2D/3D	7.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	9	1	25	8	60	±20	tebis / Zoller	-	2D/3D	7.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	9	1.5	25	8	60	±20	tebis / Zoller	-	2D/3D	7.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	12	0.5	-	10	70	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	12	0.2	25	10	75	±20	tebis / Zoller	-	2D/3D	9.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	11	0.3	32	10	70	±20	tebis / Zoller	-	2D/3D	9.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	11	1	32	10	70	±20	tebis / Zoller	-	2D/3D	9.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	11	1.5	32	10	70	±20	tebis / Zoller	-	2D/3D	9.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	12	1	-	12	70	±20	tebis / Zoller	-	2D/3D	N	3	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	15	0.3	30	12	75	±20	tebis / Zoller	-	2D/3D	11.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	15	0.5	38	12	80	±20	tebis / Zoller	-	2D/3D	11.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	15	1	38	12	80	±20	tebis / Zoller	-	2D/3D	11.7	2	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	15	1.5	38	12	80	±20	tebis / Zoller	-	2D/3D	11.7	2	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,870円 ( 4,257円 )	在庫品1日目当日出荷可能
3,870円 ( 4,257円 )	在庫品1日目当日出荷可能
3,870円 ( 4,257円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
6,970円 ( 7,667円 )	在庫品1日目当日出荷可能
6,970円 ( 7,667円 )	在庫品1日目当日出荷可能
6,970円 ( 7,667円 )	在庫品1日目当日出荷可能
6,970円 ( 7,667円 )	在庫品1日目当日出荷可能
6,970円 ( 7,667円 )	在庫品1日目当日出荷可能
9,050円 ( 9,955円 )	在庫品1日目当日出荷可能
9,050円 ( 9,955円 )	在庫品1日目当日出荷可能
9,050円 ( 9,955円 )	在庫品1日目当日出荷可能
9,050円 ( 9,955円 )	在庫品1日目当日出荷可能
9,050円 ( 9,955円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・HPM31・SKD11焼入鋼等の調質鋼から高硬度鋼（～65HRC）の金型、部品加工、ハイテン材等に最適なシリーズ
・剛性の高いスタブ刃長でビビリを抑制、首逃がし形状により工具干渉防止
・刃先ラジアス形状により、コーナーR加工や形状加工はもちろん、刃先の欠け防止にも効果的
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

切削条件は、外形図タブの下方をご覧ください。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q ラジアスエンドミルでの曲面加工は、どのようなメリットがありますか？
A ラジアスエンドミルの刃径は刃先Rに関係なく大きくすることが可能です。
  それにより剛性が高まり、切削速度をあげることができ、
  加工品質、工具寿命の改善が見込まれます。また平坦が多い加工では、
  ピックフィードを大きくとることができ、加工能率が向上します。

Q 高硬度鋼加工で工具摩耗を抑えるのに、どのような注意点がありますか？
A 高硬度鋼用のエンドミルで推奨切削条件内の加工を行いますが
  その他に
  ・把持力のある焼き嵌めホルダの使用
  ・ダウンカットでの加工
  ・振動させないように必要最低限の刃長と突出し
  ・スミR加工の場合、Ｒより小さい径の工具選択
  などが工具摩耗を軽減するのに効果的です。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
加工時にビビリが生じた場合は、切削条件を下げてご使用ください。

型番 XCP-CR-EM4B

■側面切削条件

被削材	調質鋼（～45HRC）		高硬度鋼（～55HRC）		高硬度鋼（～60HRC）		高硬度鋼（～65HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	430	15,300	360	12,750	220	10,250	190	9,600
2	500	10,500	420	8,750	260	7,250	220	6,600
3	500	6,900	420	5,750	260	4,750	220	4,500
4	530	5,280	440	4,400	270	3,600	230	3,360
5	600	4,980	500	4,150	290	3,200	260	3,060
6	570	4,140	480	3,450	280	2,650	250	2,520
8	540	3,120	450	2,600	260	2,000	230	1,920
10	500	2,460	420	2,050	240	1,600	220	1,530
12	500	2,100	420	1,750	240	1,325	210	1,260
16	440	1,560	370	1,300	210	1,000	190	960
20	390	1,230	330	1,025	190	800	180	780
Ad	≦1.0D		≦1.0D		≦0.5D		≦0.5D
Rd	≦0.06D		≦0.03D		≦0.02D		≦0.01D

XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用・4枚刃/スタブタイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用・4枚刃/スタブタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用・4枚刃/スタブタイプのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

鉄系加工

満足度：4.02020/04/22

超硬だけど他メーカーに比べてやわらかい(？)ような気がする。比較的安価。納期が早くて助かります。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用・4枚刃/スタブタイプ	XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用・2枚刃/スタブタイプ	XCPシリーズ超硬ラジアスエンドミル　調質鋼・高硬度加工用　4枚刃/レギュラータイプ	XCPシリーズ超硬ラジアスエンドミル　調質鋼・高硬度鋼加工用・6枚刃/レギュラータイプ	XCPシリーズ超硬多機能ラジアスエンドミル　調質鋼・高硬度加工用　4枚刃/レギュラータイプ	XCPシリーズ超硬ラジアスエンドミル　調質鋼・高硬度加工用　4枚刃/刃長2.5Dタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	3,080円 -	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	強ネジレ(45～60°)	強ネジレ(45～60°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	4	2	4	6	4	4
