ミスミ

XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用・2枚刃/スタブタイプ

通常単価(税別): 3,080円～8,630円特別価格

税込単価: 3,388円～9,493円特別価格

一部SALE 2026.02.28まで

通常出荷日：在庫品1日目当日出荷可能

【特長】・調質鋼（45HRC）から高硬度鋼（～65HRC）の被削材の加工に最適なシリーズ・高剛性のショ...

詳細を確認

4.54.5

切削条件は、外形図タブの下方をご覧ください。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬ラジアスエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

加工用途（加工形状）

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

首部勾配

(°)

CADデータ有無

(2D/3D)

首径

(mm)

図

最小発注数量

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.6	0.9	0.05	-	3	40	tebis / Zoller	-	2D/3D	-	1	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.8	1.2	0.05	-	3	40	tebis / Zoller	-	2D/3D	-	1	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	0.1	-	3	40	tebis / Zoller	-	2D/3D	-	1	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	0.1	6	3	40	tebis / Zoller	-	2D/3D	1.9	1	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4	0.1	7	6	45	tebis / Zoller	-	2D/3D	2.9	1	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4	0.3	7	6	50	tebis / Zoller	-	2D/3D	2.9	1	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	4	5	0.1	9	6	45	tebis / Zoller	-	2D/3D	3.8	1	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	4	5	0.3	9	6	50	tebis / Zoller	-	2D/3D	3.8	1	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	5	6	0.5	11	6	50	tebis / Zoller	-	2D/3D	4.8	1	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	6	7	0.2	14	6	50	tebis / Zoller	-	2D/3D	5.8	2	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	6	7	0.3	20	6	60	tebis / Zoller	-	2D/3D	5.7	2	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	6	7	0.5	20	6	60	tebis / Zoller	-	2D/3D	5.7	2	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	8	9	0.2	18	8	60	tebis / Zoller	-	2D/3D	7.8	2	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	10	12	0.2	25	10	75	tebis / Zoller	-	2D/3D	9.7	2	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	10	11	0.5	32	10	70	tebis / Zoller	-	2D/3D	9.7	2	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	12	15	0.3	30	12	75	tebis / Zoller	-	2D/3D	11.7	2	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	12	12	1.5	38	12	80	tebis / Zoller	-	2D/3D	11.7	2	1個

通常単価(税別) (税込単価)	通常出荷日

3,080円 ( 3,388円 )	在庫品1日目当日出荷可能
3,080円 ( 3,388円 )	在庫品1日目当日出荷可能
3,080円 ( 3,388円 )	在庫品1日目当日出荷可能
3,130円3,036円 ( 3,340円 )	在庫品1日目当日出荷可能
3,410円 ( 3,751円 )	在庫品1日目当日出荷可能
3,410円 ( 3,751円 )	在庫品1日目当日出荷可能
3,450円 ( 3,795円 )	在庫品1日目当日出荷可能
3,450円3,346円 ( 3,681円 )	在庫品1日目当日出荷可能
4,690円 ( 5,159円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能
3,850円3,734円 ( 4,107円 )	在庫品1日目当日出荷可能
3,850円3,734円 ( 4,107円 )	在庫品1日目当日出荷可能
5,300円 ( 5,830円 )	在庫品1日目当日出荷可能
6,880円 ( 7,568円 )	在庫品1日目当日出荷可能
6,880円6,673円 ( 7,340円 )	在庫品1日目当日出荷可能
8,630円 ( 9,493円 )	在庫品1日目当日出荷可能
8,630円8,371円 ( 9,208円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・調質鋼（45HRC）から高硬度鋼（～65HRC）の被削材の加工に最適なシリーズ
・高剛性のショートタイプ首逃がしエンドミルで、ビビリを抑制
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にもお役立ち
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

切削条件は、外形図タブの下方をご覧ください。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q ラジアスエンドミルでの曲面加工は、どのようなメリットがありますか？
A ラジアスエンドミルの刃径は刃先Rに関係なく大きくすることが可能です。
  それにより剛性が高まり、切削速度をあげることができ、
  加工品質、工具寿命の改善が見込まれます。また平坦が多い加工では、
  ピックフィードを大きくとることができ、加工能率が向上します。

Q 高硬度鋼加工で工具摩耗を抑えるのに、どのような注意点がありますか？
A 高硬度鋼用のエンドミルで推奨切削条件内の加工を行いますが
  その他に
  ・把持力のある焼き嵌めホルダの使用
  ・ダウンカットでの加工
  ・振動させないように必要最低限の刃長と突出し
  ・スミR加工の場合、Ｒより小さい径の工具選択
  などが工具摩耗を軽減するのに効果的です。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
加工時にビビリが生じた場合は、切削条件を下げてご使用ください。

型番 XCP-CR-EM2B

■側面切削条件

被削材	調質鋼（～45HRC）		高硬度鋼（～55HRC）		高硬度鋼（～60HRC）		高硬度鋼（～65HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	220	15,300	180	12,750	110	10,250	100	9,600
2	250	10,500	210	8,750	130	7,250	110	6,600
3	250	6,900	210	5,750	130	4,750	110	4,500
4	270	5,280	220	4,400	140	3,600	120	3,360
5	300	4,980	250	4,150	150	3,200	130	3,060
6	290	4,140	240	3,450	140	2,650	130	2,520
8	270	3,120	230	2,600	130	2,000	120	1,920
10	250	2,460	210	2,050	120	1,600	110	1,530
12	250	2,100	210	1,750	120	1,325	110	1,260
16	220	1,560	190	1,300	110	1,000	100	960
20	200	1,230	170	1,025	100	800	90	780
Ad	≦1.0D		≦1.0D		≦0.5D		≦0.5D
Rd	≦0.06D		≦0.03D		≦0.02D		≦0.01D

XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用・2枚刃/スタブタイプ:関連画像

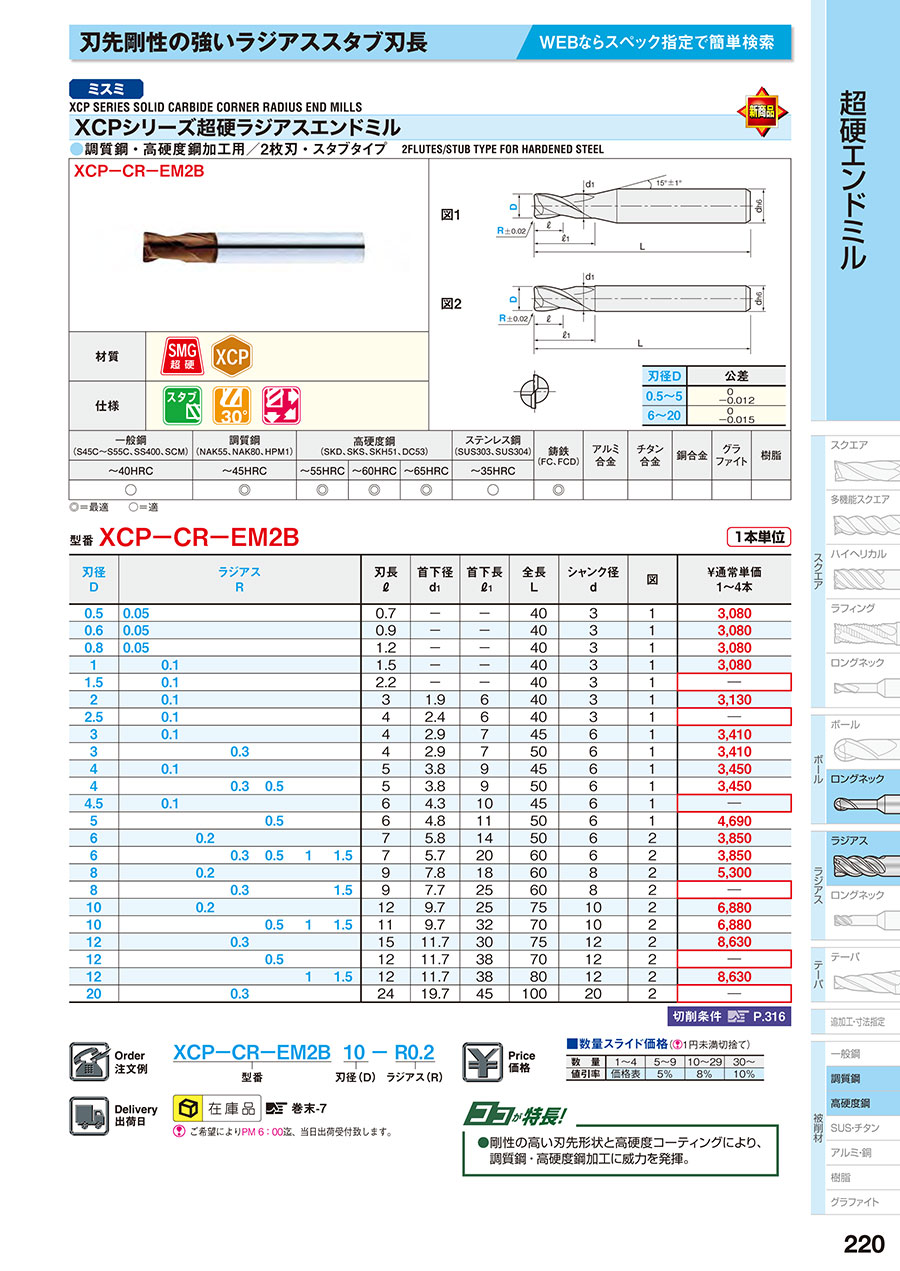

カタログ
