ミスミ

XCPシリーズ超硬ボールエンドミル調質鋼・高硬度鋼加工用・2枚刃/ショート・ロングシャンクタイプ

通常単価(税別): 特別価格

税込単価: 特別価格

一部SALE 2026.02.28まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・調質鋼（45HRC）から高硬度鋼（～65HRC）の被削材の加工に最適なシリーズ・ロングシャン...

詳細を確認

3.33.3

切削条件は、外形図タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

詳細を確認

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

追加工（首逃しのみ）	2	3	1	4 ～ 20	3	70	±5	-	-	1.5～1.8	-	□	1個
追加工（首逃しのみ）	3	4	1.5	5 ～ 30	3	80	±5	-	-	2.5～2.8	-	□	1個
追加工（首逃しのみ）	4	6	2	7 ～ 40	4	100	±5	-	-	3.5～3.8	-	□	1個
追加工（首逃しのみ）	5	8	2.5	9 ～ 50	6	100	±5	-	-	4.5～4.8	-	□	1個
追加工（首逃しのみ）	6	10	3	15 ～ 122	6	140	-7～+3	-	-	5.5～5.8	-	□	1個
追加工（首逃しのみ）	8	13	4	18 ～ 136	8	160	-7～+3	-	-	7.5～7.8	-	□	1個
追加工（首逃しのみ）	10	15	5	20 ～ 150	10	180	-7～+3	-	-	9.5～9.8	-	□	1個
追加工（首逃しのみ）	12	15	6	20 ～ 164	12	200	-7～+3	-	-	11.5～11.8	-	□	1個
追加工（首逃しのみ）	4	2 ～ 6	2	7 ～ 40	4	100	±5	-	-	2.8～3	-	□	1個
追加工（首逃しのみ）	5	5 ～ 8	2.5	9 ～ 50	6	100	±5	-	-	3.8～4	-	□	1個
追加工（首逃しのみ）	6	5 ～ 10	3	15 ～ 80	6	140	-7～+3	-	-	4.8～5	-	□	1個
追加工（首逃しのみ）	8	5 ～ 13	4	18 ～ 80	8	160	-7～+3	-	-	6.8～7	-	□	1個
追加工（首逃しのみ）	10	5 ～ 15	5	16 ～ 96	10	180	-7～+3	-	-	8.8～9	-	□	1個
追加工（首逃しのみ）	12	5 ～ 15	6	16 ～ 96	12	200	-7～+3	-	-	10.8～11	-	□	1個
メーカー標準品	1	2	0.5	-	3	70	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	2	3	1	-	3	70	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	3	4	1.5	-	3	80	±5	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	4	6	2	-	4	100	±5	tebis / Zoller	2D/3D	-	-	在庫品	1個
メーカー標準品	5	8	2.5	-	6	100	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	6	10	3	-	6	140	-7～+3	tebis / Zoller	2D/3D	-	-	在庫品	1個
メーカー標準品	8	13	4	-	8	160	-7～+3	tebis / Zoller	2D/3D	-	-	在庫品	1個
メーカー標準品	10	15	5	-	10	180	-7～+3	tebis / Zoller	2D/3D	-	-	在庫品	1個
メーカー標準品	12	15	6	-	12	200	-7～+3	tebis / Zoller	2D/3D	-	-	在庫品	1個
メーカー標準品	16	20	8	-	16	220	±10	tebis / Zoller	2D/3D	-	2	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
5,060円 ( 5,566円 )	在庫品1日目当日出荷可能
5,060円 ( 5,566円 )	在庫品1日目当日出荷可能
5,060円 ( 5,566円 )	在庫品1日目当日出荷可能
5,790円 ( 6,369円 )	在庫品1日目当日出荷可能
7,280円 ( 8,008円 )	在庫品1日目当日出荷可能
8,780円 ( 9,658円 )	在庫品1日目当日出荷可能
12,260円 ( 13,486円 )	在庫品1日目当日出荷可能
14,850円14,404円 ( 15,844円 )	在庫品1日目当日出荷可能
19,150円 ( 21,065円 )	在庫品1日目当日出荷可能
32,550円 ( 35,805円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・調質鋼（45HRC）から高硬度鋼（～65HRC）の被削材の加工に最適なシリーズ
・ロングシャンクタイプなので深彫り加工も可能
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

切削条件は、外形図タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 突き出しが大きな場合の切削条件は？
A 通常、切削条件は工具径の3倍程度の突き出し量を前提にしています。
  それに対してロングタイプは、突き出し量に応じて切り込み量と送り速度を
  10～50％ほど落とします。
  ロングタイプ用の切削条件表は、突き出しより通常落としています。

Q 回転数を下げて加工してもすぐに先端が欠けてしまいます
A 刃径で回転速度を決定すると、適正な切削速度より遅くなります。
切込み量による実切削径で回転速度を決定すると、適正な切削速度になります。

実切削径(mm) :

Ad=切込み量(mm)
R=先端R(mm)

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアープローまたはMQLでご使用ください。
切削加工時、にビビリが生じた場合は切削条件を下げてご使用ください。

型番 XCP-LS-HBEM2S

■切削条件

被削材	調質鋼（40～55HRC）				高硬度鋼（55～60HRC）				高硬度鋼（60～65HRC）
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
0.2	650	-	50,000	-	600	-	50,000	-	550	-	50,000	-
0.3	1,040	-	50,000	-	960	-	50,000	-	780	-	50,000	-
0.4	1,460	-	50,000	-	1,180	-	43,800	-	900	-	38,200	-
0.5	2,240	2,650	47,700	50,000	1,430	2,300	35,000	50,000	1,120	1,950	30,600	50,000
0.75	2,310	4,800	31,800	50,000	1,450	3,900	23,300	50,000	1,460	2,740	20,400	38,200
1	1,740	3,670	23,900	43,000	1,080	2,620	17,500	36,600	1,000	1,940	15,300	28,600
1.5	1,730	3,430	15,900	28,600	1,080	2,570	11,700	24,400	950	1,880	10,200	19,100
2	1,590	3,280	11,900	21,500	1,020	2,510	8,800	18,300	930	1,820	7,600	14,300
2.5	1,540	3,620	9,500	17,200	990	2,600	7,000	14,600	1,040	1,900	6,100	11,500
3	1,390	2,860	8,000	14,300	890	2,200	5,800	12,200	840	1,670	5,100	9,500
4	1,250	2,710	6,000	10,700	800	2,110	4,400	9,200	760	1,570	3,800	7,200
5	1,130	2,530	4,800	8,600	700	1,910	3,500	7,300	700	1,440	3,100	5,700
6	1,010	2,340	4,000	7,200	600	1,670	2,900	6,100	620	1,280	2,500	4,800
8	790	1,840	3,100	5,500	460	1,320	2,200	4,700	480	1,010	1,900	3,700
10	620	1,450	2,400	4,300	360	1,030	1,700	3,600	380	790	1,500	2,800
12.5	500	1,250	1,920	3,450	270	810	1,390	2,920	310	640	1,200	2,300
加工内容	Ad		Pf		Ad		Pf		Ad		Pf
加工内容	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
粗加工	≦0.1D	≦0.08D	≦0.3D	≦0.24D	≦0.07D	≦0.05D	≦0.21D	≦0.15D	≦0.07D	≦0.05D	≦0.21D	≦0.15D
仕上加工	≦0.03D	≦0.02D	≦0.1D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D

XCPシリーズ超硬ボールエンドミル調質鋼・高硬度鋼加工用・2枚刃/ショート・ロングシャンクタイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XCPシリーズ超硬ボールエンドミル調質鋼・高硬度鋼加工用・2枚刃/ショート・ロングシャンクタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「ボール半径・刃数」等の【仕様・寸法】を指定し、
追加工対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

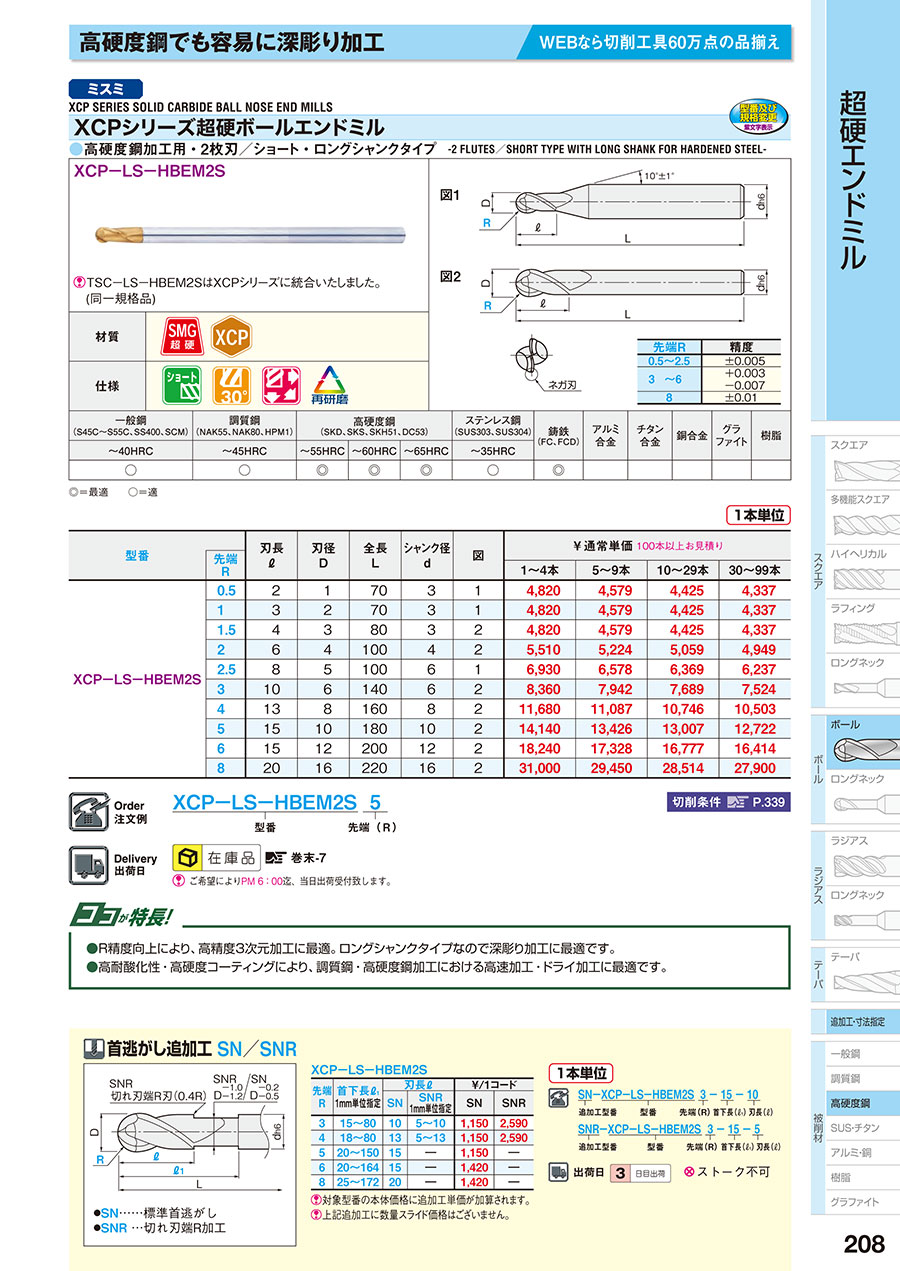

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
